各种不同几何形状布局布阵下的GDOP相对值图matlab仿真1.算法描述全球四大导航卫星系统包括：美国

1.算法描述

全球四大导航卫星系统包括：美国GPS、俄罗斯GLONASS(格洛纳斯)、中国北斗和欧洲Galileo(伽利略)卫星系统。四大卫星定位系统靠卫星自身可以达到米级的定位，要实现更精准的定位就需要地面基准站的辅助了。通过购买千寻位置、中国移动、六分科技等企业的RTK(Real-Time Kinematic 实时动态载波相位差分）账号或者CORS账号（Continuously Operating Reference Stations 连续运行定位服务参考站）可以实现厘米级别的定位。

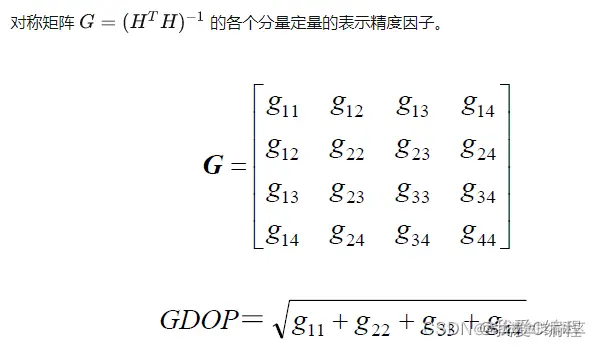

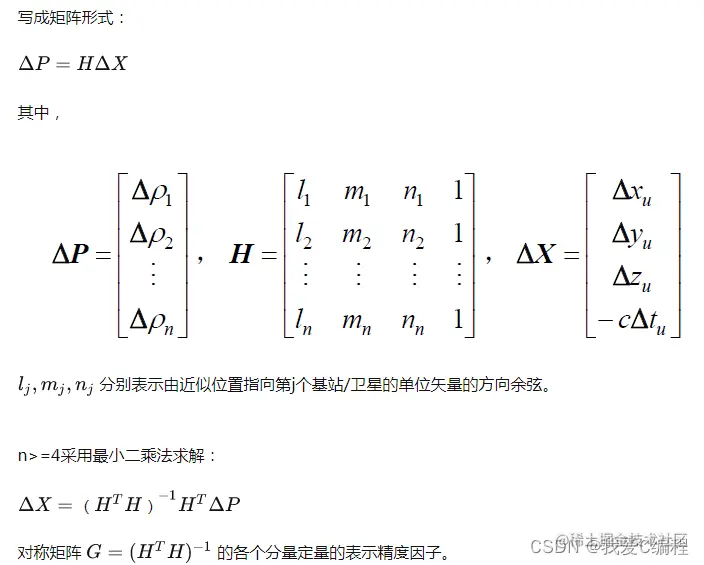

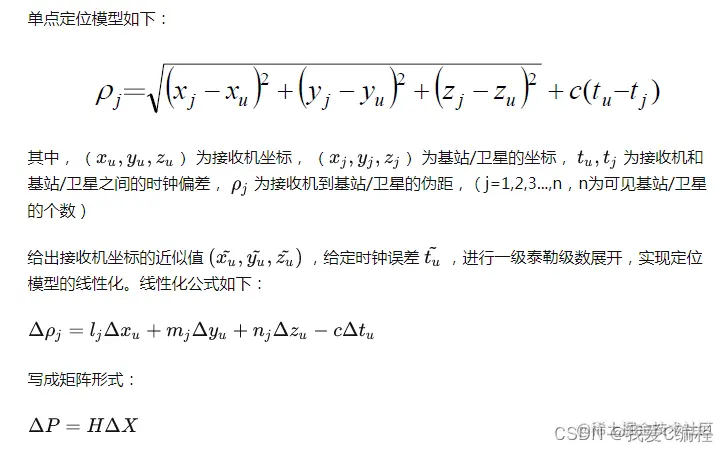

GDOP(（Geometric Dilution of Precision）几何精度因子，是衡量GNSS(Global Navigation Satellite System)全球导航卫星系统定位精度的指标。其分量包括：

PDOP( position dilution of precision ) 三维精度因子；

HDOP(horizontal dilution of precision) 水平精度因子；

VDOP(vertical dilution of precision)垂直几何精度因子；

TDOP(time dilution of precision)时间精度因子；

对于经常要使用RTK的测量人来说，掌握一些使用过程中经常用到的专业术语是很有必要的，比如GDOP、差分测量、静态定位等等，了解这些有助于更加熟练地使用RTK，从而高效地进行测量作业。GDOP（Geometric dilution of precision）几何精度因子：包括经度，纬度,高程和时间等因子，称为几何精度因子。

2.仿真效果预览

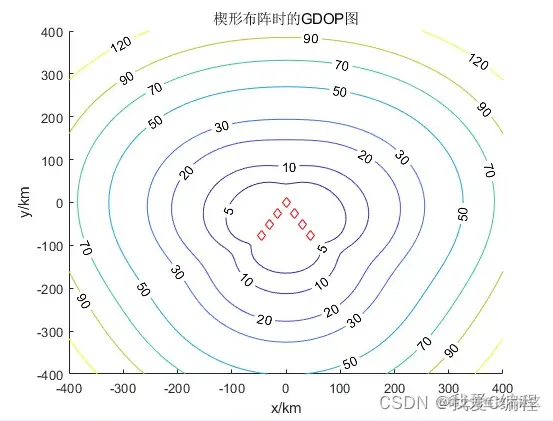

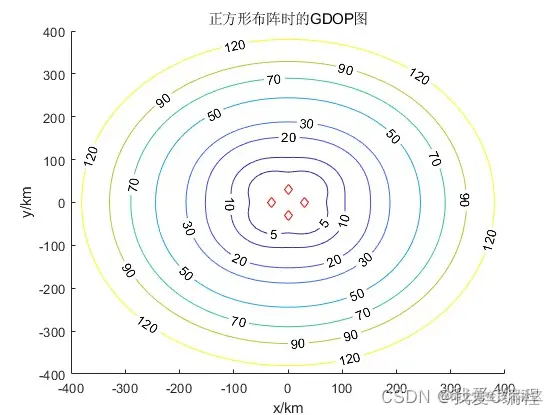

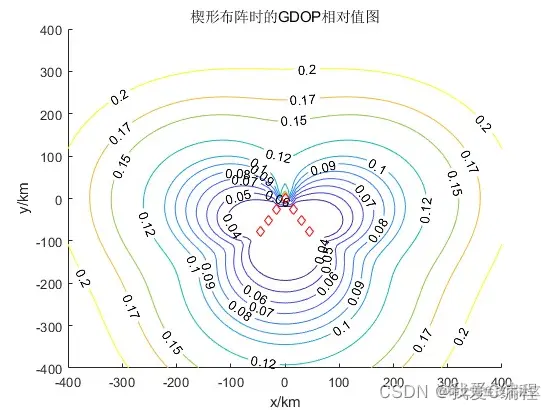

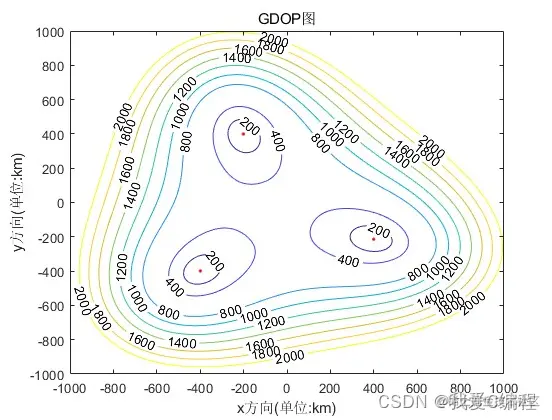

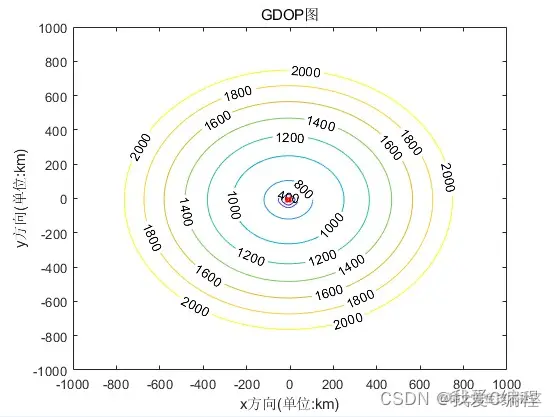

matlab2022a仿真结果如下：

3.MATLAB核心程序

`%布阵方式

clc;

clear;

close all;

warning off;

addpath(genpath(pwd));

%%（1）直线形布站

s(:,:,1) = [-90 -60 -30 0 30 60 90;...

0 0 0 0 0 0 0]*1e3;

%%（2）楔形布站

s(:,:,2) = [-45 -30 -15 0 15 30 45;...

-90cos(pi/6) -60cos(pi/6) -30cos(pi/6) 0 -30cos(pi/6) -60cos(pi/6) -90cos(pi/6)]*1e3;

%%（3）工字形布站

s(:,:,3) = [-30 0 30 0 -30 0 30;...

30 30 30 0 -30 -30 -30]*1e3;

%%（4）梯形布站

s(:,:,4) = [-30 0 30 -45 -15 15 45;...

0 0 0 -30cos(pi/6) -30cos(pi/6) -30cos(pi/6) -30cos(pi/6)]*1e3;

%%（5）圆形布站

r = 3.45714e4;

theta0=2*pi/7;

for i = 1:7%七部

s(:,i,5)=[rcos(theta0i);rsin(theta0i)];

end

%%（6）十字形布站

s(:,:,6) = [-60 -30 0 30 60 0 0;...

0 0 0 0 0 30 -30]*1e3;

index_s = 2;%步战形式编号

sd_angle = 2*pi/180; %方位角标准差

sd_zhanzhi = 10; %站址标准差

Qa = eye(size(s,2))*(sd_angle)^2; %方位角方差

% Qb = eye(size(s,2)*2)*sd_zhanzhi^2;

x = -400e3:10e3:400e3; y = -400e3:10e3:400e3;

for i = 1:81

for j=1:81

u = [x(i);y(j)];

[rms1(j,i), ~] = crlb_AOA(u,s(:,:,index_s),Qa);%仅有测角误差时的CRLB的绝对值

rms2(j,i) = rms1(j,i)/norm(u);

% [rms1(j,i), ~] = crlb_AOA(u,s(:,:,index_s),Qa,Qb);

% rms2(j,i) = rms1(j,i)/norm(u);

% diff_rms(j,i) = crlb_AOA1(u,s(:,:,1),Qa,Qb);

end

figure(1)

switch index_s

case 1

title('直线形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300]; %等位线标识数值

case 2

title('楔形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300];

case 3

title('工字形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300];

case 4

title('梯形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300];

case 5

% title('不存在平台导航误差且圆形布阵时的GDOP图');

% Q=[1 3 5 7 9 12 15 17];

title('圆形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300];

case 6

title('十字形布阵时的GDOP图');

Q=[5 10 20 30 50 70 90 120 300];

end

hold on;

[c,handle]=contour(x1e-3,y1e-3,rms1*1e-3,Q);

clabel(c,handle);hold on; %等位线标识

plot(s(1,:,index_s)*1e-3,s(2,:,index_s)*1e-3,'rd')

xlabel('x/km'); ylabel('y/km');

figure(2)

switch index_s

case 1

title('直线形布阵时的GDOP相对值图');
