SSD读写原理
SSD基本构成是由：页page（4K）→块block（通常64个page组成一个block，有的是128个）→面plane（多个blcok组成）→die（plane就是一个die）→闪存片（多个die组成）→SSD（多颗闪存片组成）
如果我们去看一看 SSD 硬盘的硬件构造，可以看到，它大概是自顶向下是这么构成的。

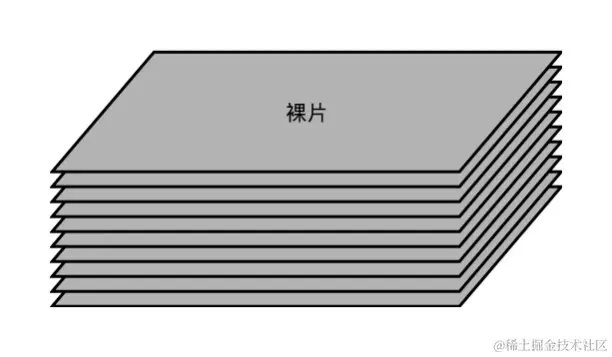

现在新的大容量 SSD 硬盘都是 3D 封装的了，也就是说，是由很多个裸片（Die）叠在一起的，就好像我们的机械硬盘把很多个盘面（Platter）叠放再一起一样，这样可以在同样的空间下放下更多的容量。

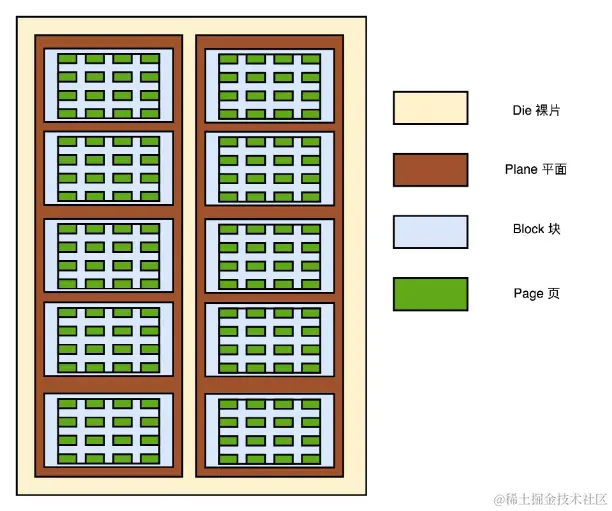

一张裸片上可以放多个平面（Plane），一般一个平面上的存储容量大概在 GB 级别。一个平面上面，会划分成很多个块（Block），一般一个块（Block）的存储大小， 通常几百 KB 到几 MB 大小。一个块里面，还会区分很多个页（Page），就和我们内存里面的页一样，一个页的大小通常是 4KB。
对于 SSD 硬盘来说，数据的写入叫作 Program。写入不能像机械硬盘一样，通过覆写（Overwrite）来进行的，而是要先去擦除（Erase），然后再写入。
SSD 的读取和写入的基本单位，不是一个比特（bit）或者一个字节（byte），而是一个页（Page）。SSD 的擦除单位就更夸张了，我们不仅不能按照比特或者字节来擦除，连按照页来擦除都不行，我们必须按照块来擦除。而SSD 的使用寿命，其实是每一个块（Block）的擦除的次数。擦除次数几千次到几十万次不等
SSD读写生命周期

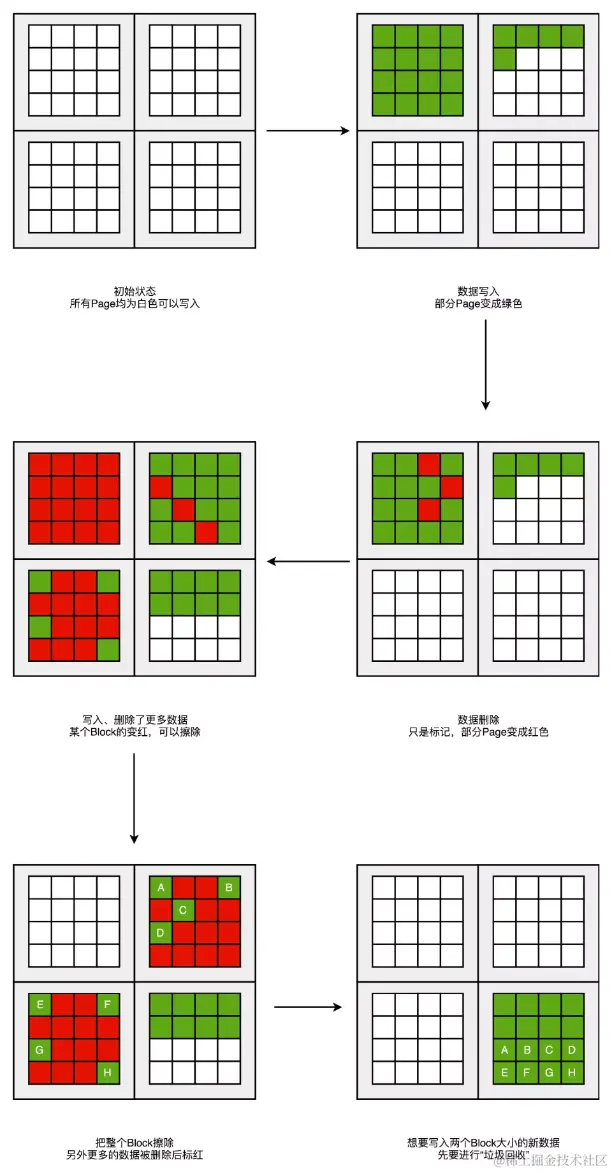

这里用三种颜色分别来表示 SSD 硬盘里面的页的不同状态，白色代表这个页从来没有写入过数据，绿色代表里面写入的是有效的数据，红色代表里面的数据，在我们的操作系统看来已经是删除的了。
一开始，所有块的每一个页都是白色的。随着我们开始往里面写数据，里面的有些页就变成了绿色。
然后，因为我们删除了硬盘上的一些文件，所以有些页变成了红色。但是这些红色的页，并不能再次写入数据。因为 SSD 硬盘不能单独擦除一个页，必须一次性擦除整个块，所以新的数据，我们只能往后面的白色的页里面写。这些散落在各个绿色空间里面的红色空洞，就好像硬盘碎片。
如果有哪一个块的数据一次性全部被标红了，那我们就可以把整个块进行擦除。它就又会变成白色，可以重新一页一页往里面写数据。
随着硬盘里面的数据越来越多，红色空洞占的地方也会越来越多，就找一个红色空洞最多的块，把里面的绿色数据，挪到另一个块里面去，然后把整个块擦除，变成白色，可以重新写入数据。不过，这个“磁盘碎片整理”或者“内存垃圾回收”的工作，我们不能太主动、太频繁地去做。因为 SSD 的擦除次数是有限的。如果动不动就搞个磁盘碎片整理，那么我们的 SSD 硬盘很快就会报废了。

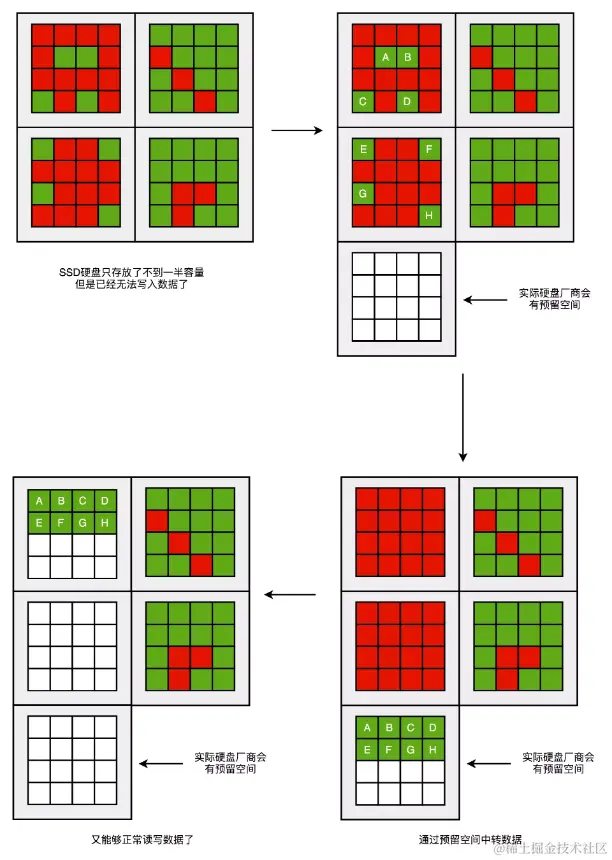

生产 SSD 硬盘的厂商，其实是预留了一部分空间，专门用来做这个“磁盘碎片整理”工作的。一块标成 240G 的 SSD 硬盘，往往实际有 256G 的硬盘空间。SSD 硬盘通过我们的控制芯片电路，把多出来的硬盘空间，用来进行各种数据的闪转腾挪，让你能够写满那 240G 的空间。这个多出来的 16G 空间，叫作预留空间（Over Provisioning），一般 SSD 的硬盘的预留空间都在 7%-15% 左右。
为什么SSD比HDD快
SSD就是一块电路板。没有机械硬盘转动的寻址过程，这些过程都变成了电信号的传输来做到的，而不是通过物理结构的转动来做到的。
SSD的使用经验
SSD 硬盘，特别适合读多写少的应用。在日常应用里面，我们的系统盘适合用 SSD。但是，如果我们用 SSD 做专门的下载盘，一直下载各种影音数据，然后刻盘备份就不太好了，特别是现在 QLC 颗粒的 SSD，它只有几千次可擦写的寿命
在数据中心里面，SSD 的应用场景也是适合读多写少的场景。我们拿 SSD 硬盘用来做数据库，存放电商网站的商品信息很合适。但是，用来作为 Hadoop 这样的 Map-Reduce 应用的数据盘就不行了。因为 Map-Reduce 任务会大量在任务中间向硬盘写入中间数据再删除掉，这样用不了多久，SSD 硬盘的寿命就会到了。
SSD的寿命
如果你平时用的是 Windows 电脑，你会发现，用了 SSD 的系统盘，就不能用磁盘碎片整理功能。这是因为，一旦主动去运行磁盘碎片整理功能，就会发生一次块的擦除，对应块的寿命就少了一点点。这个 SSD 的擦除寿命的问题，不仅会影响像磁盘碎片整理这样的功能，其实也很影响我们的日常使用。
当我们写文件且不断修改时，因为 SSD 硬盘没有覆写（Override）的功能，所以，这个过程中，其实我们是在反复地写入新的文件，然后再把原来的文件标记成逻辑上删除的状态。等 SSD 里面空的块少了，我们会用“垃圾回收”的方式，进行擦除。这样，我们的擦除会反复发生在这些用来存放数据的地方。
这些块的擦除次数到了，变成了坏块。但是，我们安装操作系统和软件的地方还没有坏，而这块硬盘的可以用的容量却变小了。
FTL 和磨损均衡
那么，我们有没有什么办法，不让这些坏块那么早就出现呢？我们能不能，匀出一些存放操作系统的块的擦写次数，给到这些存放数据的地方呢？
这就需要让 SSD 硬盘各个块的擦除次数，均匀分摊到各个块上，这个策略，就叫作磨损均衡（Wear-Leveling）。实现这个技术的核心办法，和虚拟内存一样，就是添加一个间接层。这个间接层，就是 FTL 这个闪存转换层。

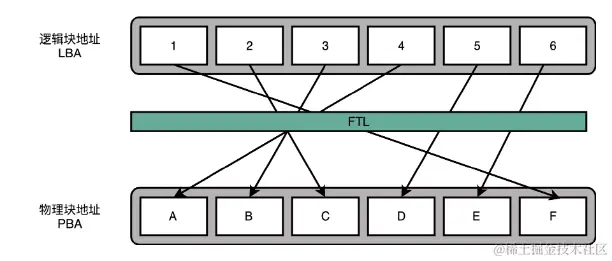

就像在管理内存的时候，我们通过一个页表映射虚拟内存页和物理页一样，在 FTL 里面，存放了逻辑块地址（Logical Block Address，简称 LBA）到物理块地址（Physical Block Address，简称 PBA）的映射。
操作系统访问的硬盘地址，其实都是逻辑地址。只有通过 FTL 转换之后，才会变成实际的物理地址，找到对应的块进行访问。操作系统本身，不需要去考虑块的磨损程度，只要和操作机械硬盘一样来读写数据就好了。
操作系统所有对于 SSD 硬盘的读写请求，都要经过 FTL。FTL 里面又有逻辑块对应的物理块，所以 FTL 能够记录下来，每个物理块被擦写的次数。如果一个物理块被擦写的次数多了，FTL 就可以将这个物理块，挪到一个擦写次数少的物理块上。但是，逻辑块不用变，操作系统也不需要知道这个变化。
TRIM命令
我们在操作系统里面去删除一个文件，其实并没有真的在物理层面去删除这个文件，只是在文件系统里面，把对应的 inode 里面的元信息清理掉，这代表这个 inode 还可以继续使用，可以写入新的数据。这个时候，实际物理层面的对应的存储空间，在操作系统里面被标记成可以写入了，但我们的 SSD 的逻辑块层面，其实并不知道这个事情，只有当操作系统，再在刚才的 inode 里面写入数据的时候，我们才会知道原来的些黄色的页，其实都已经没有用了，我们才会把它标记成废弃掉。我们为了磨损均衡，很多时候在都在搬运很多已经删除了的数据。这就会产生很多不必要的数据读写和擦除，既消耗了 SSD 的性能，也缩短了 SSD 的使用寿命。
为了解决这个问题，现在的操作系统和 SSD 的主控芯片，都支持 TRIM 命令。这个命令可以在文件被删除的时候，让操作系统去通知 SSD 硬盘，对应的逻辑块已经标记成已删除了。现在的 SSD 硬盘都已经支持了 TRIM 命令。无论是 Linux、Windows 还是 MacOS，这些操作系统也都已经支持了 TRIM 命令了。
所以，其实我们日常的文件删除，都只是一个操作系统层面的逻辑删除。这也是为什么，很多时候我们不小心删除了对应的文件，我们可以通过各种恢复软件，把数据找回来。
这个删除的逻辑在机械硬盘层面没有问题，因为文件被标记成可以写入，后续的写入可以直接覆写这个位置。
写入放大
每一次写入新数据，我们都可能没有足够的空白。我们可能不得不去进行垃圾回收，合并一些块里面的页，然后再擦除掉一些页，才能匀出一些空间来。
这个时候，从应用层或者操作系统层面来看，我们可能只是写入了一个 4KB 或者 4MB 的数据。但是，实际通过 FTL 之后，我们可能要去搬运 8MB、16MB 甚至更多的数据。
而解决写入放大，需要我们在后台定时进行垃圾回收，在硬盘比较空闲的时候，就把搬运数据、擦除数据、留出空白的块的工作做完，而不是等实际数据写入的时候，再进行这样的操作。
当机械硬盘要写入新数据时可以直接覆盖那些已经被标记“删”标签的数据，而固态硬盘不行，只能先擦除旧的数据才能写入新数据，而NAND闪存工作原理是以4K页（page）为一个单元写入的，但擦除只能以块block（64个page）为单位，如果一个块block上有32个page有效数据和32个被标记“删”标签的无效数据，那要在这个块block上重新写入数据，那必须要擦除整个块block，那还有一半有效数据怎么办了？那只有把那32page的有效数据就要搬到另一个有空位置的块block中，这个这就是GC垃圾回收技术，那把那有效的数据搬到另一个块block中，原本就已经写入过一次了再加上这次搬迁不就又多了一次写入吗，这就是所谓的写入放大
