Fast RCNN 的主要创新点：将最后一个卷积层的SSP Layer改成ROI Pooling Layer；另外提出了多任务损失函数(Multi-task Loss)，将边框回归直接加入到CNN网络中训练，同时包含了候选区域分类损失和位置回归损失。

算法流程

一、 SS：一张图片生成1K~2K个候选区域（使用Selective Search方法）。

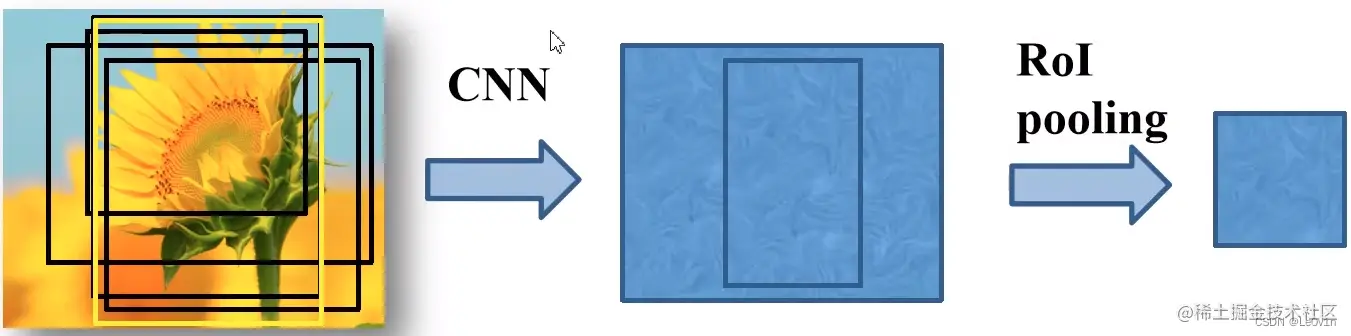

二、 提取特征：将图像输入网络得到相应的特征图，将SS算法生成的候选框投影到特征图上获得相应的特征矩阵。

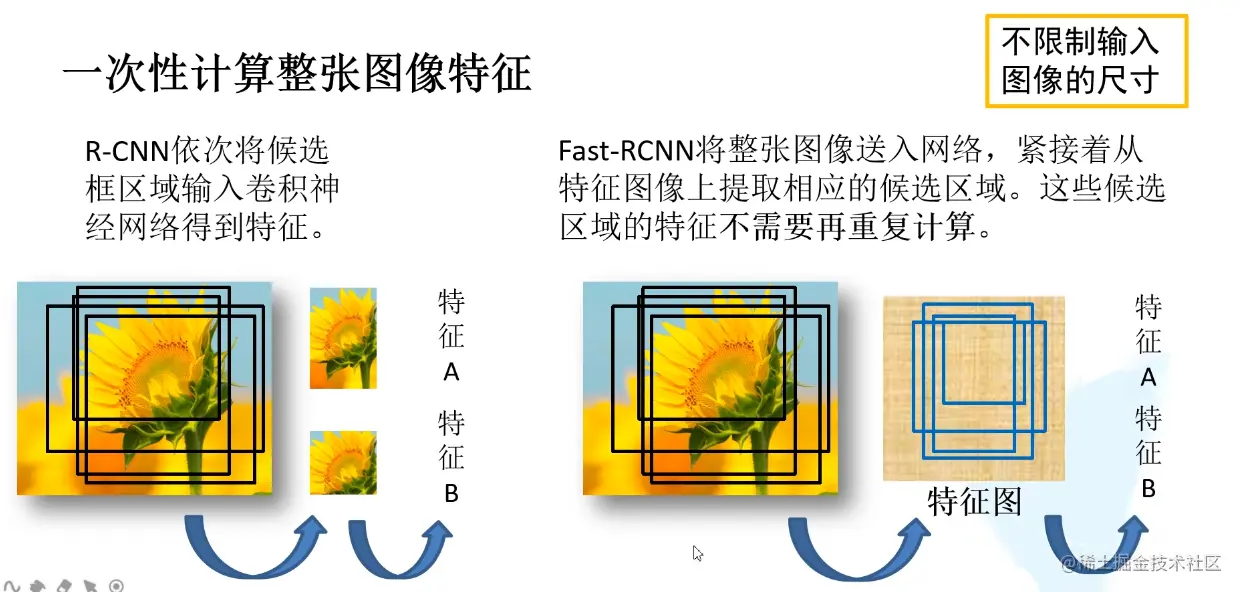

图2-1 候选框投影得到特征矩阵

划分正负样本:在训练Fast R-CNN时，如果数据中全部都是正样本，那么即使这个框明明框住的是背景，但网络仍会认为这个被框住的背景是有用的，是一个前景，这时网络肯定会出问题。所以数据要分为正样本和负样本。

在原论文中，对于每一张图片，从2000个候选框中采集64个候选框。这64个候选框，一部分框的是正样本，一部分框的是负样本。那么正样本是如何定义的呢？

只要候选框与真实框（GT）的IoU大于0.5，则认定为正样本，反之认定为负样本

三、区域归一化：将每个特征矩阵通过ROI Pooling层缩放7×7大小的特征图。

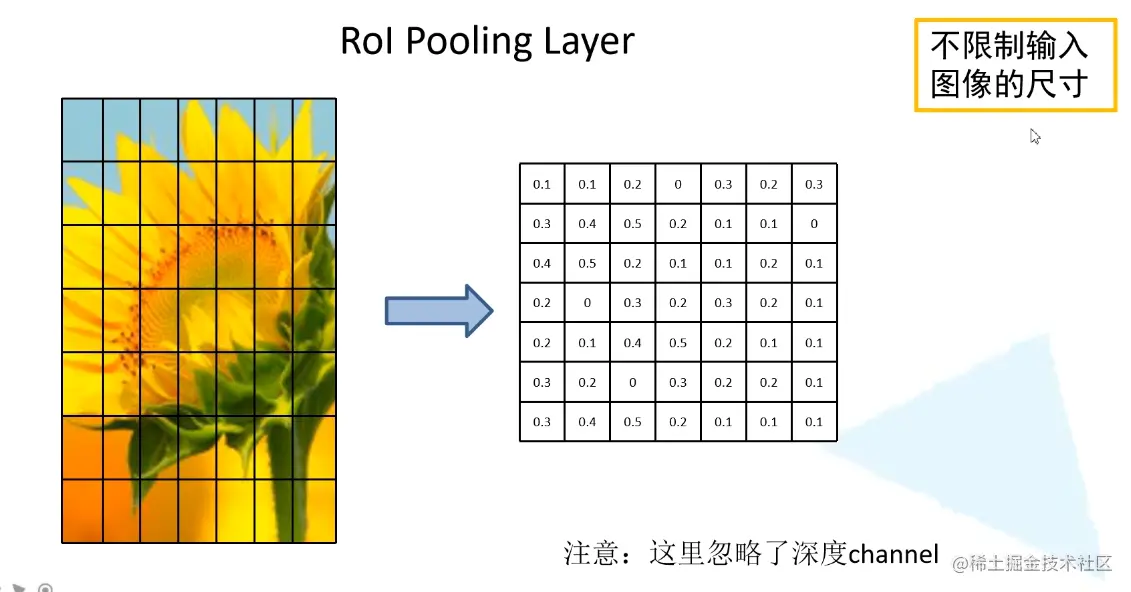

图2-3 RoI Pooling层下采样缩放特征矩阵尺寸

ROI Pooling的实现过程：

将特征矩阵不用care尺寸然后划分7×7等份，通过RoI Pooling层，每一块下采样，最终得到7×7大小的特征图。

图2-4其实是一个经过特征提取的特征图，本身可视化出来也是很抽象的，这里只是为了方便理解，使用了RGB图像。

图2-3 RoI Pooling层下采样缩放特征矩阵尺寸

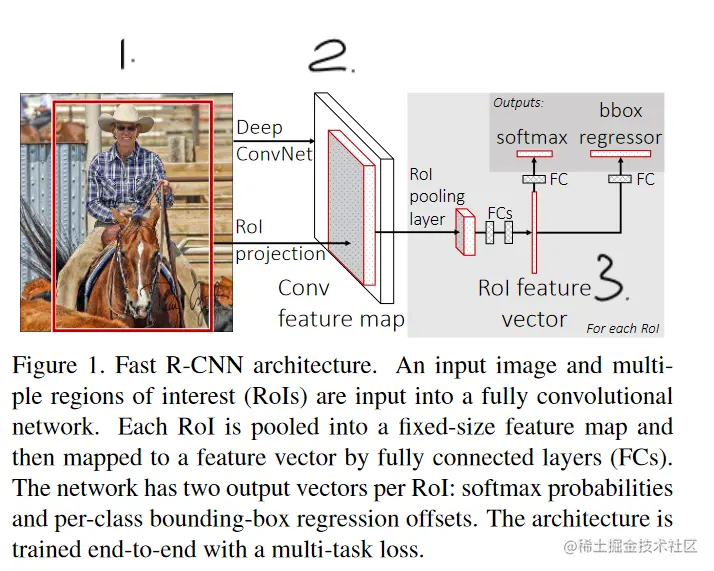

四、分类和回归：经过两个维度都为4096的全连接层，再经过维度为21维的全连接层（分类）和84维的全连接层（回归），这两个层看图是并联的。最后接上两个损失层（分类是softmax，回归是smoothL1）。

SVD：由于一张图像约产生2000个ROI，将近一半多的时间用在全连接层计算，可以用SVD对全连接层进行变换来提高运算速度。

分类器： 这21个概率是经过softmax输出的，因此和为1。

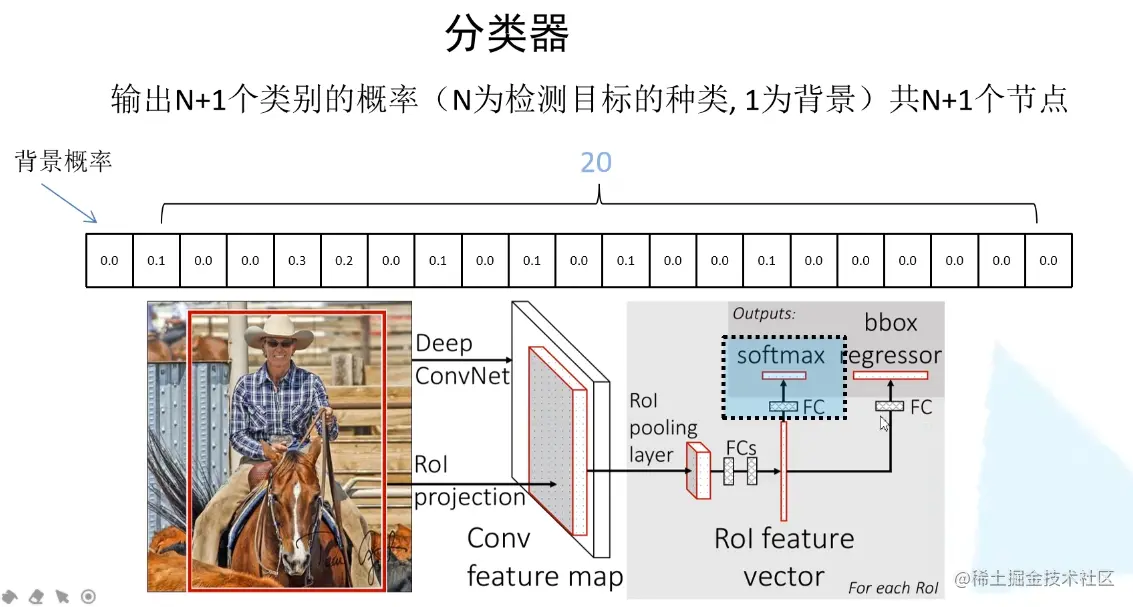

图2-4 分类器输出N+1个类别概率

边界框回归器：某个物体对应的预测的每个类别都有边界框以及边界框参数。

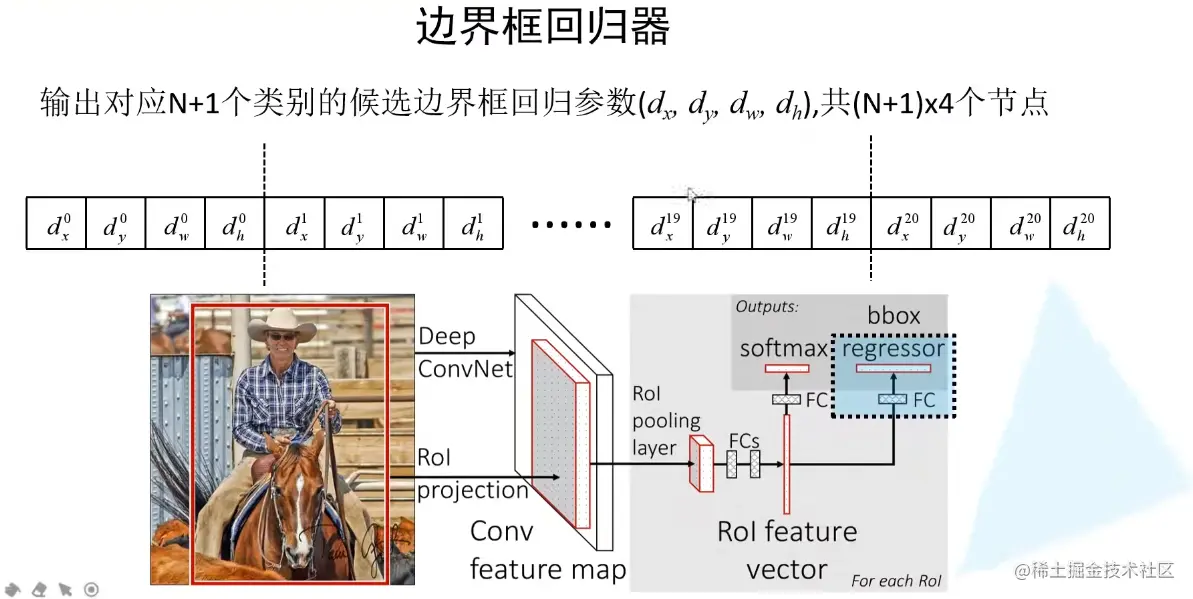

图2-5 边界框回归器的(N+1)×4个回归参数

那么边界框回归参数该如何使用呢？

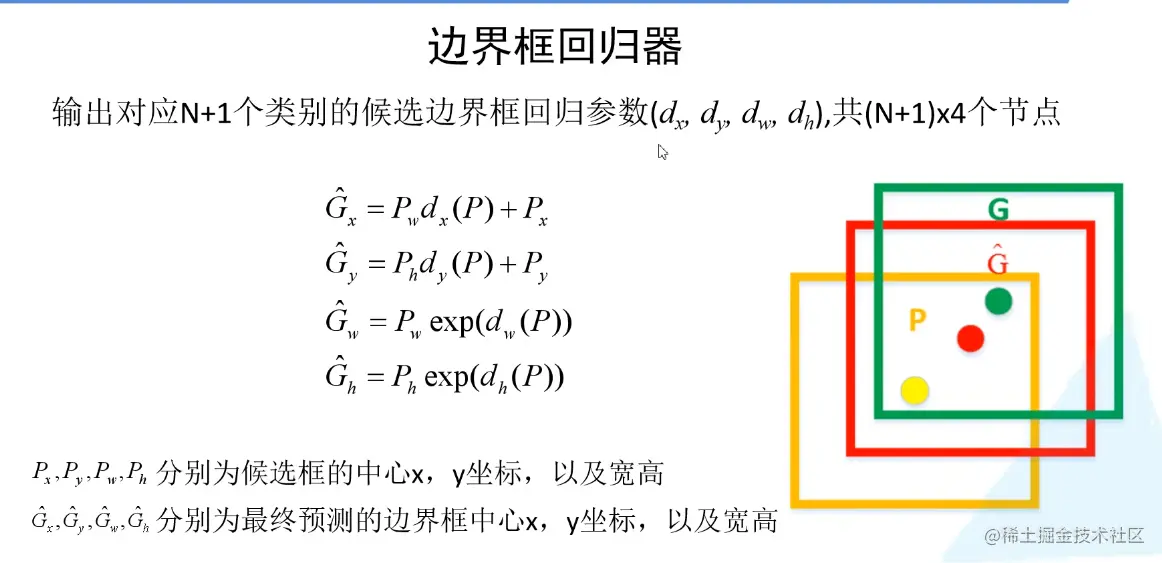

图2-6 边界框回归器回归参数的矫正公式

损失函数

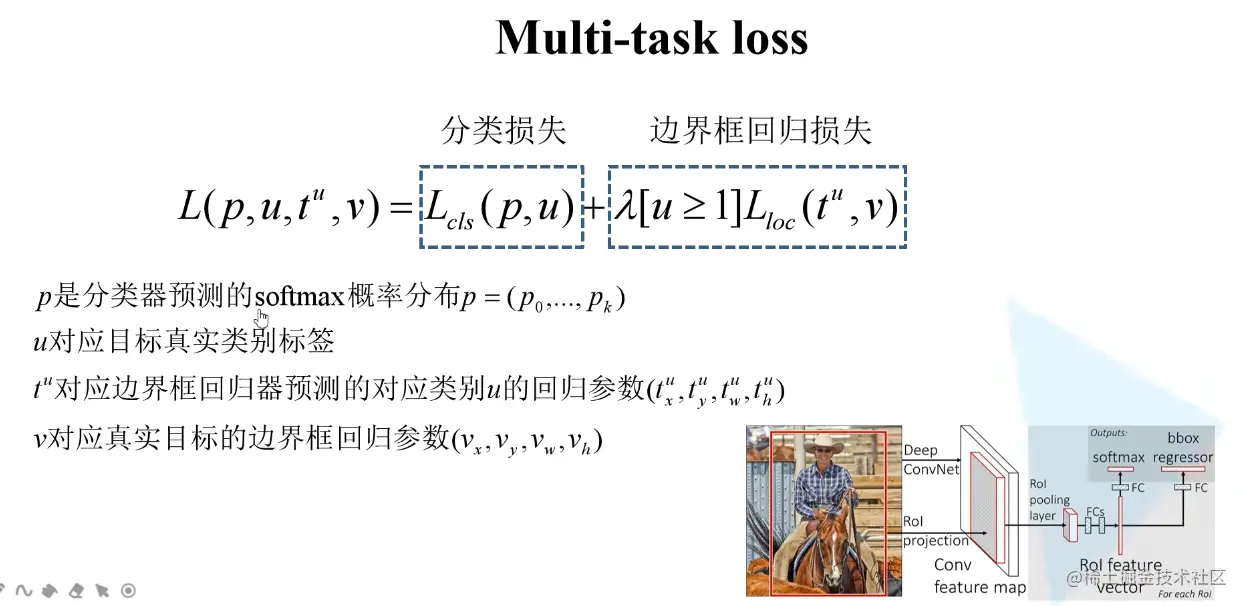

图2-7 Fast RCNN损失函数

• 分类损失参数：$p,u$
• 分类损失： $L_{cls}(p,u)=-ulogp_u=-logp_u$

对于真实标签$u=1$，和softmax运算出来的最高概率$p_u$进行多分类交叉熵损失计算。

• 边界框回归损失参数：分类中预测最高概率的对应类别$u$，它的回归参数$(t^u_x,t^u_y,t^u_w,t^u_h)$。真实目标的边界框回归参数$(v_x,v_u,v_w,v_h)$，这个$v_i$是通过图1-5反推P得到的。

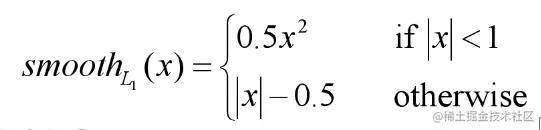

• 边界框回归损失： $L_{loc}(t^u,v)=Σsmooth_{L_1}(t^u_i-v_i)$

下标为$x,y,w,h$的$t$和相应的$v$分别相减，再经smooth函数，最后相加。

• $λ$是平衡两项损失的系数。
• [$u$>1]是艾弗森括号,满足则1，不满足则0.
