React ：从 jsx 到 fiber 树

蓝思绪
693 阅读3分钟
开篇前，先聊下几个概念：
1. jsx 是什么？

jsx 其实就是js的语法拓展，写代码时用js描述UI更加方便；最终它会经过babel等转码器编译成可运行的js; 例如

const redDivDesc = <div style={{color: isRed ? 'red' : ''}}> red div</div>

会转码为如下代码:

const redDivDesc = _jsxRuntime.jsx("div", {
  style: {
    color: isRed ? 'red' : ''
  },
  children: " red div"
});

通过以上也可以看出来，在js语法上扩展jsx来描述UI 是很灵活的；

2. react element是什么？

上例中jsx函数的返回结果，例如redDivDesc就是一个react element; 它有以下几个属性：

$$typeof: REACT_ELEMENT_TYPE, // 标识是否是ReactElement
type: 'div', // 'div' () => xxx 等，jsx 的第一个入参；
key: key, // 设置的key
ref: ref,
props: props,
// Record the component responsible for creating this element.
_owner: owner
3. fiber是什么？

fiber 是vDom在react中的实现，也是react新架构的基础；

它既承担了存储数据的职责，也作为react的工作单元，保存了更新变化的数据和接下来要执行的工作；一个fiber的结构如下：

 // Instance
  this.tag = tag; // HostComponent:5 HostText:6 FunctinComponent: 0 ClassComponent: 1 ...
  this.key = key;
  this.elementType = null;
  this.type = null; // dom元素指向对应的元素类型，组件只想其函数或者类
  this.stateNode = null; // 指向真实DOM元素，类组件指向其实例

  // Fiber
  this.return = null; // 指向父级节点
  this.child = null;
  this.sibling = null; // 兄弟节点 （注意子节点是一个链表，不是数组）
  this.index = 0;

  this.ref = null;
  this.refCleanup = null;

  this.pendingProps = pendingProps;
  this.memoizedProps = null;
  this.updateQueue = null;
  this.memoizedState = null;
  this.dependencies = null;

  this.mode = mode; //描述fiber树的模式，比如 ConcurrentMode 模式

  // Effects
  this.flags = NoFlags;
  this.subtreeFlags = NoFlags;
  this.deletions = null; // 要删除的子节点

  this.lanes = NoLanes;
  this.childLanes = NoLanes;

  this.alternate = null; // 指向上一次可复用的fiber

通过 react Element的信息是可以创建fiber的，这是我们写的jsx到生成fiber的基础；例如可以这样

class FiberNode {
    constructor (tag, props, key) {
        // ... 一堆属性的初始化
        this.tag = tag;
        this.props= props;
        this.key = key;
    }
}
export function createFiberFromElement(
  element: ReactElement
): Fiber {
  const {type, key, props} = element;
  const tag = getTagFromType(type);
  reurn new FiberNode(tag, props, key);
}
从jsx代码到fiber树的生成

考虑如下代码

const list1 = [
  { text: "a", color: "red" },
  { text: "b", color: "green" },
  { text: "c", color: "yellow" },
  { text: "d", color: "blue" },
];
const list2 = [
  { text: "d", color: "blue" },
  { text: "a", color: "red" },
  { text: "b", color: "green" },
  { text: "c", color: "yellow" },
];
function List() {
  const [list, setList] = useState(list1);
  return (
    <ul onClick={() => setList(list2)}>
      {list.map((item, index) => (
        <li key={item.text} style={{ color: item.color }}>
          {item.text}
        </li>
      ))}
    </ul>
  );
}
function App() {
  return (
    <div>
      <List />
      oh,hei
    </div>
  );
}
const root = document.getElementById('root');
createRoot(root).render(<App/>);

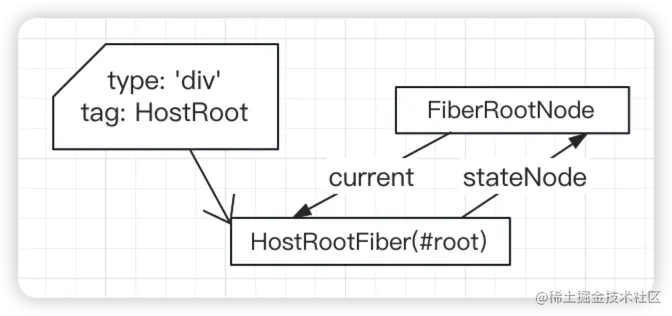

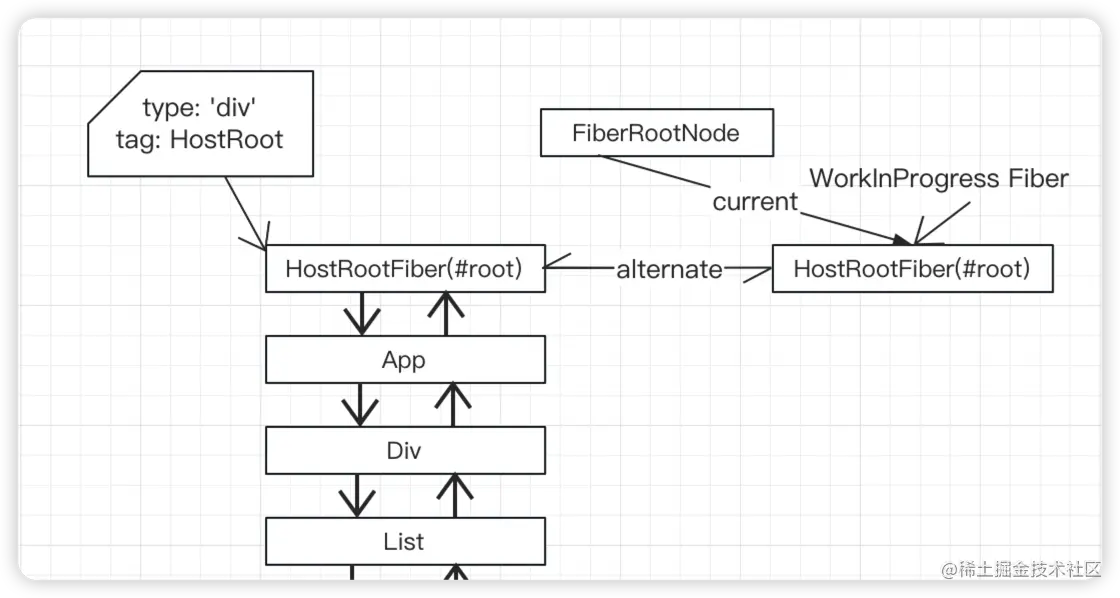

代码执行的入口是从createRoot(root).render()开始的； 首先createRoot 执行完会创建 fiberRootNode, 和hostRootFiber, 如下图：

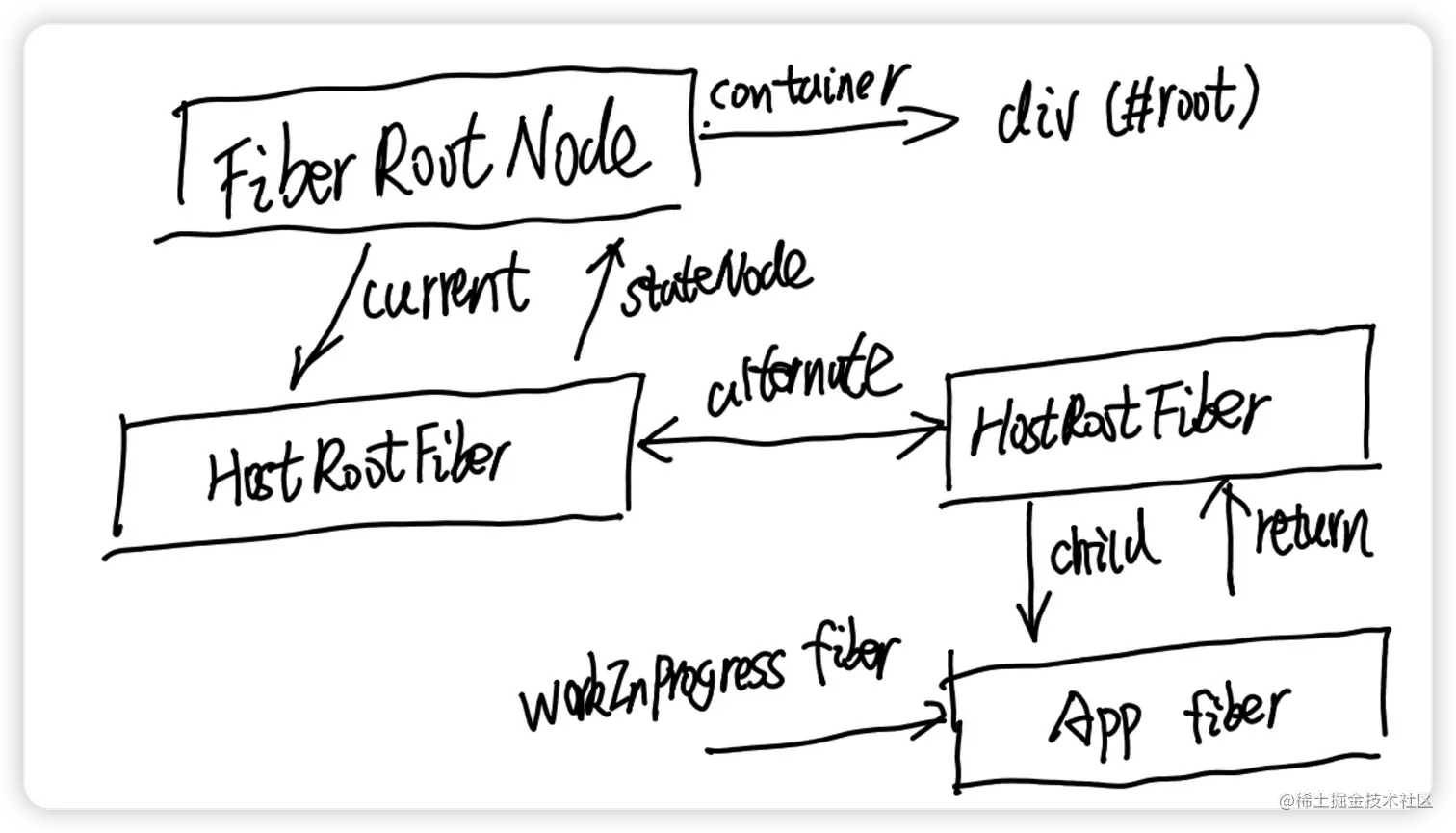

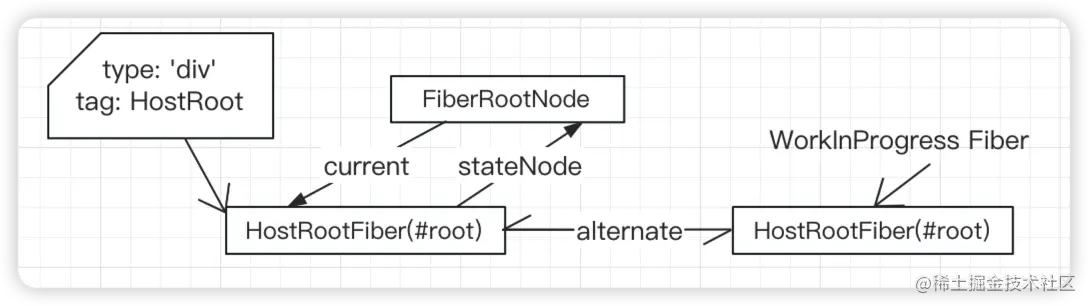

到执行render的时候，会从hostRootFiber克隆一个fiber，生成如下结构，同时产生一个更新(这个更新最终就是把<App/> 存储到hostRootFiber里，注意这时准确的是记录要干啥，实际做的时候是在beginwork中，总之就是后面能拿到 就是了)，开始调度和生成fiber树；此时会将一个指针workInprogressFiber指向它


下面就开始了beginWork流程：

总的就是通过当前节点的current.child(fiber 也就是当前节点alternate指向的fiber的子fiber) 与 React Element(下面的child element)比对，然后生成当前节点的child fiber;

首先来对比HostRoot的 current.child 与 child element；这里需要注意的是，每个不同tag获取child element 的方式是不同的，比如HostRoot 经过更新后可以从它的属性中获取它的child element，即App;

此时通过比对， 发现current.child是null, 那么会通过element来生成fiber(current.child 不是null,有可能会走复用，后面再说）；

// 转码后的ReactElement，createFiberFromElement前面已经提到了；
newFiber = createFiberFromElement({
    type: App,
    key: null,
    ref: null,
    props: {}
});

因为我们现在知道workInprogress是它的父fiber,所以可以建立如下关系

newFiber.return = workInprogress;
workInProgress.child = newFiber;
workInProgress = newFiber;

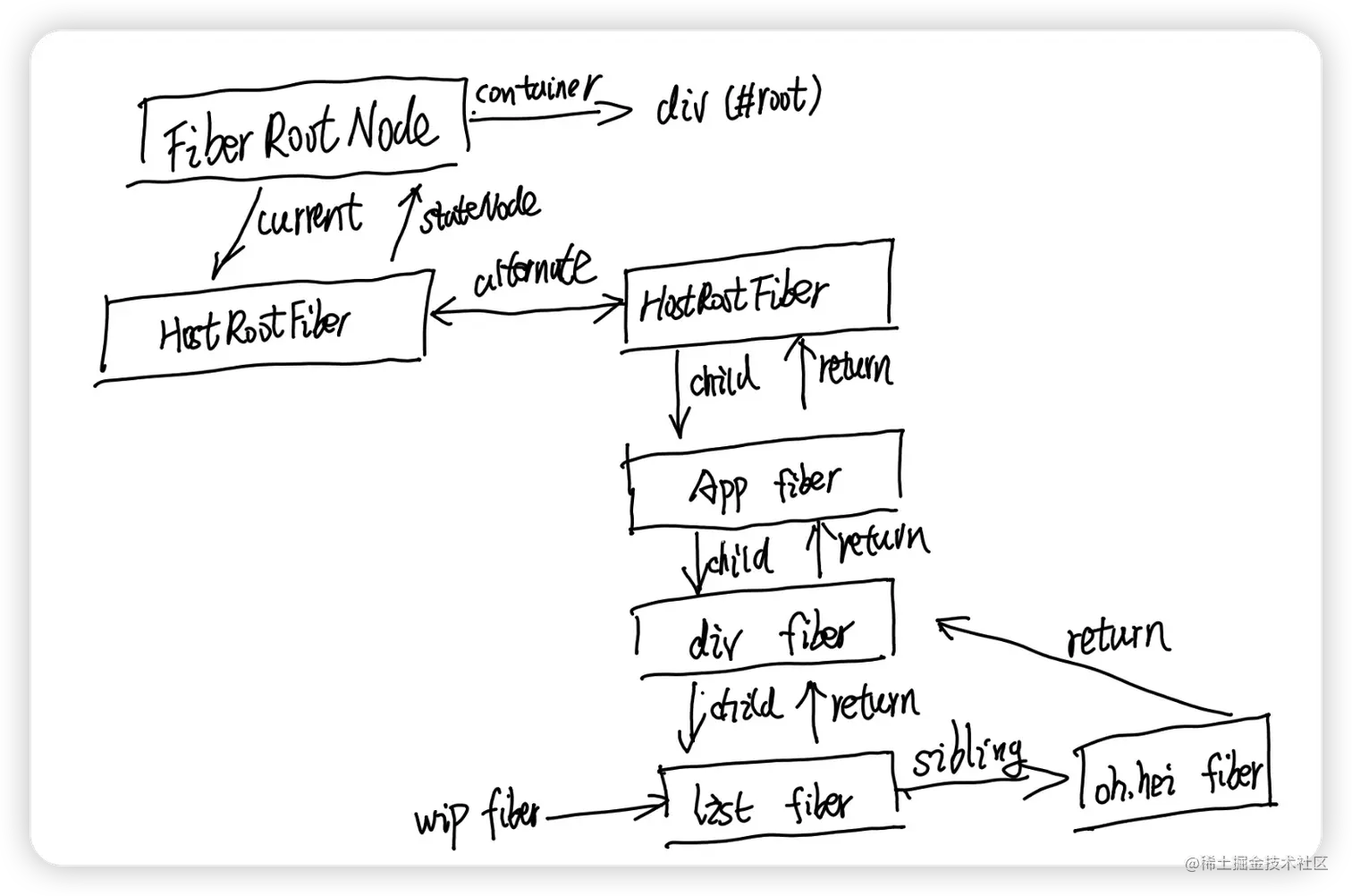

现在开始比对App fiber 的current.child 与 它的child element； 针对function Component的fiber,它的child是它运行的结果即App()的返回值;同样他没有current.child,后面的流程也是如此，不再特意说明，所以也是通过createFiberFromElement来创建fiber;执行完后如图（后面通过wip fiber来指定workInproressFiber）


进入div的current.child 和 child element; 对于HostCompoennt(原始dom节点的fiber)它的child element 在它的属性props.children中，jsx 编译后会放里面；这个地方比上一步相对复杂一些，要建立起子节点的链表；大概可以这样实现

let firstNewFiber = null,lastNewFiber = null;
for (let i = 0; i< childElements.length; i++) {
    const newFiber = createFiberFromElement(childElement[i]);
    newFiber.index = i;
    newFiber.return = workInprogressFiber;
    if (firstNewFiber === null) {
        firstNewFiber = newFiber;
        lastNewFiber = newFiber;
    } else {
        lastNewFiber.sibling = newFiber;
        lastNewFiber = lastNewFiber.sibling;
    }
}
workInprogressFiber = firstNewChild;

现在的fiber树如图：


  • 接着对比List组件的current.child和它的child element;
  • 接着对比Ul的current.child 和它的child.element;
  • 接着对比第一个li的current.child 和它的child.element;

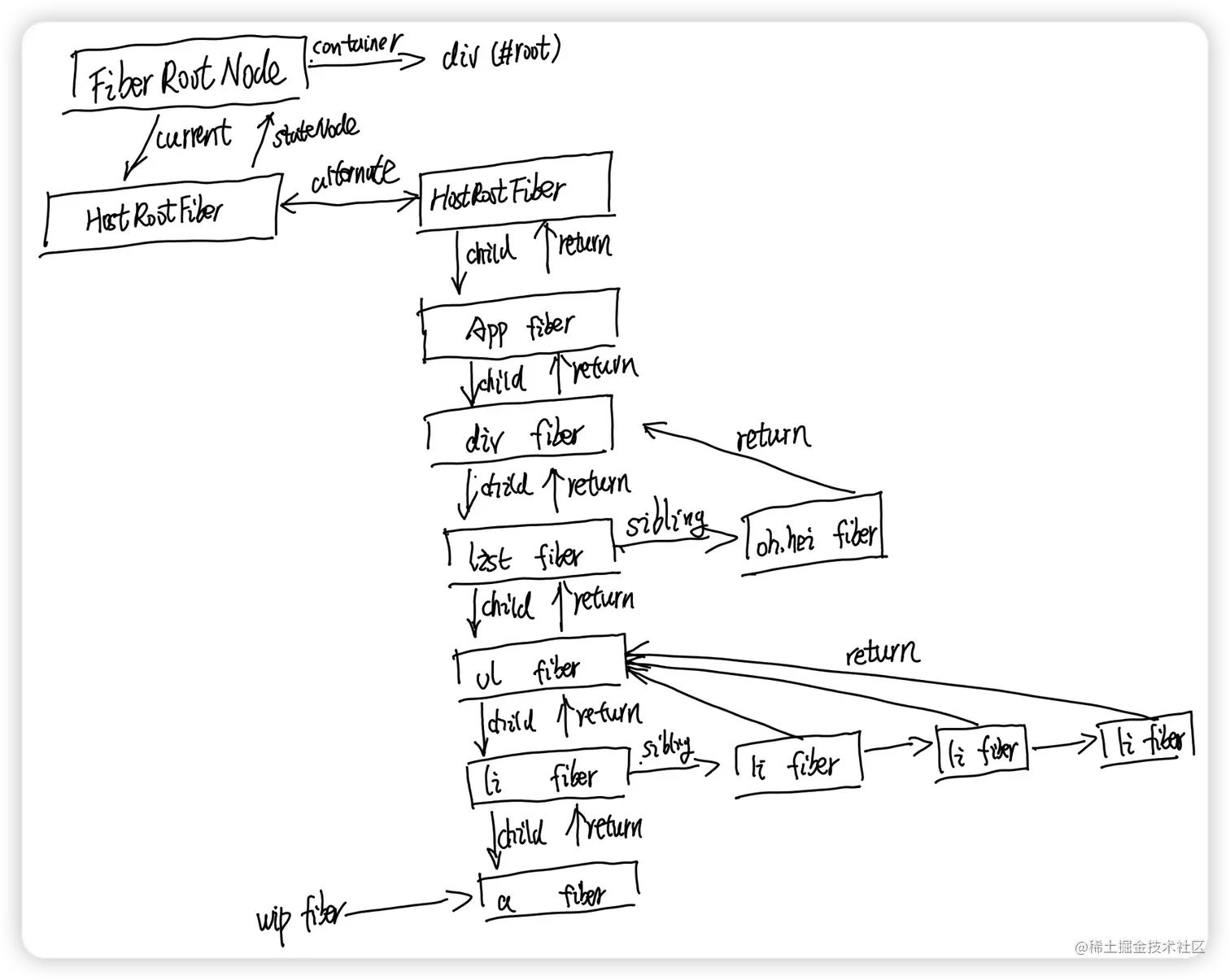

最终fiber树如图：


可以发现，现在到了text 类型的fiber节点，这其实也就是fiber树的叶子节点（文本不可能有子节点了）；但是还有几个li的子节点没有生成，那么后续我们要从当前寻找sibling，对它的slibling执行上述过程；然后逐级往上寻找sibling；用代码概括一下这个流程：我们将它标记为流程1；

// workInProgressFiber => wipFiber
let wipFiber = hostRootFiber;
do {
    down: while (wipFiber) {
        let childFiber = beginWork(wipFiber);
        if (childFiber === null) {
            break down;
        }
        wipFiber = childFiber;
    }

    up: while (wipFiber !== null) {
        completeWork(wipFiber);
        if (wipFiber.sibling === null) {
            wipFiber = wipFiber.return;
        } else {
            wipFiber.sibling.return = wipFiber.return;
            wipFiber = wipFiber.sibling;
            // 回归到beginwork流程；
            break up;
        }
    }


    if (wipFiber === null) {
        break;
    }

} while (true)

在beginWork 中，如果遇到text, 返回null; 开始从叶子节点往上;直到HostRootFiber(return 为null);这个过程会遍历到树中的每个节点，并调用completeWork;我们还是先生成代码声明的整颗fiber树后再说它； 根据上面流程，我们后面会进行如下步骤：

  1. 没有sibling，向上
  2. 有sibling，开始 slibling 的 beginwork;

生成fiber树如图


现在遇到了a 节点的情况，继续同样的流程，我们就得到了完整的fiber树

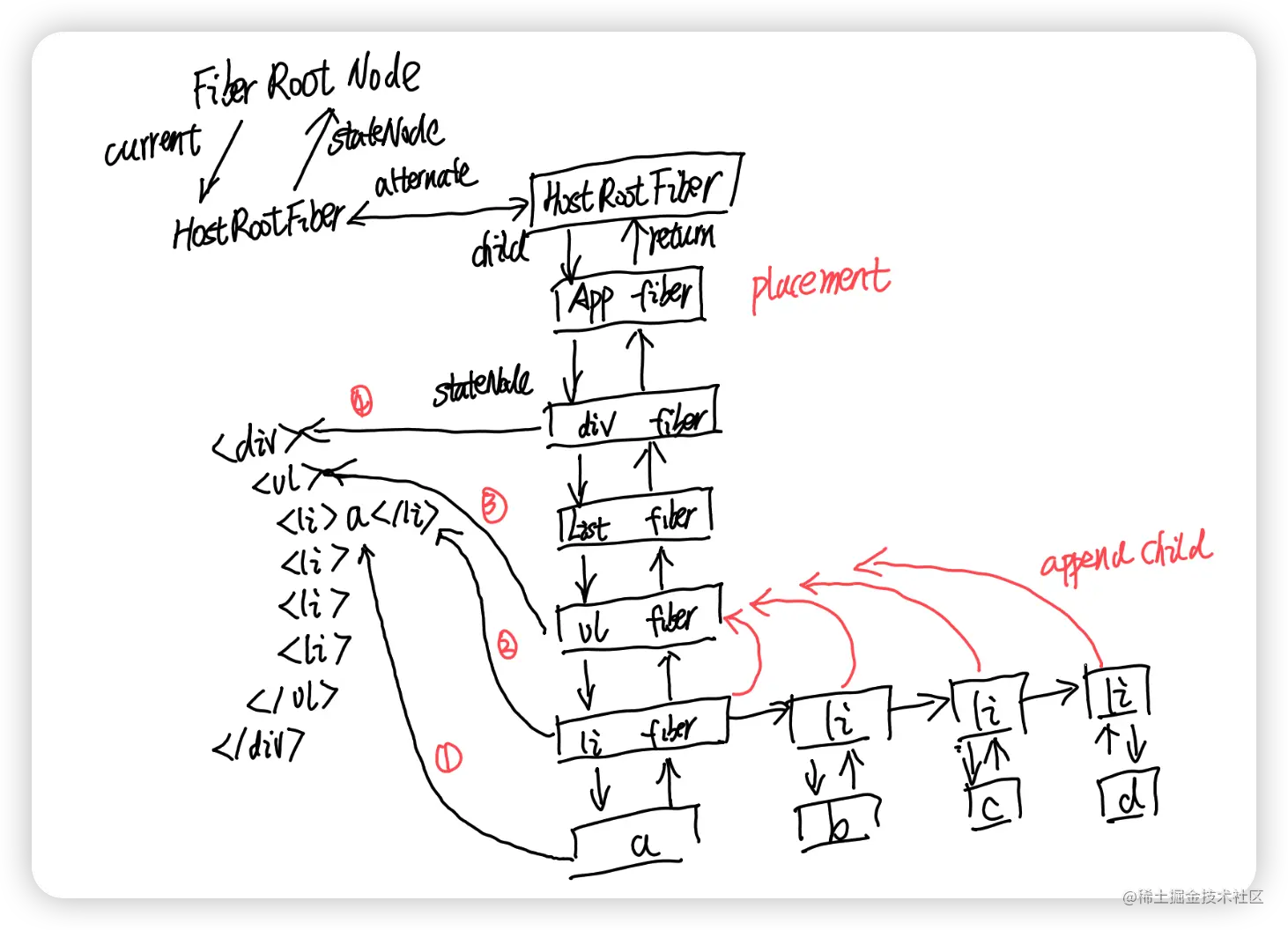

我们在绿色步骤处可以做一下DOM生成；然后放在fiber中存储； 在 叶子 fiber中我们可以创建Dom 节点,存储在stateNode中， 然后在任意HostComponent节点往下寻找有stateNode的节点，然后appendChild；依次执行，就会得到一颗离屏DOM；（序号代表Dom 生成的顺序）；


最终会查找标记了Placement的节点的第一个有stateNode的节点，append到父节点上；图中就是将离屏div 挂载到root div上；最终浏览器进行渲染即得到了我们代码要得到的结果；

最终执行完后，FiberRootNode 的current指针指向当前fiber树的HostRootFiber;

更新后fiber树的变化

当我们点击了ul触发了setState，又会触发一个更新，react 开始新一轮的流程1；

总的来说，这个流程也是生成fiber树，但是跟首屏渲染的不同是，我们要找出变化的节点，只去对变化的节点进行操作，提高性能；这里面比对时大部分节点都有current.child，根据某种规则，我们会复用current fiber tree 中的fiber，这个规则实现就是diff算法；下面每个步骤都会涉及；

diff分为单节点diff和多节点diff(单节点和多节点diff指的是child element)

单节点diff:

涉及到的情况:

  • li(key=1) li(key=2) li(key=3) -> li(key=3); 删除多个节点；
  • li(key=1) li(key=2) li(key=3) -> li(key=4); 删除；新增
  • li(key=1) -> p(key=1); Component(key=1) -> li(key=1); key相同，type不同; 删除新增
  • null -> div; 新增

逻辑如下：

function reconcileSingleElement(wipFiber, childFiber, childElement) {
    let sameLevelFiber = childFiber;
    // 挨个寻找上次更新的同级节点是否有相同的key的节点
    while (sameLevelFiber !== null) {
        if (sameLevelFiber.key === childElement.key) { // key相同
            if (childElement.$$typeof === REACT_ELEMENT_TYPE) {
                if (childElement.type === sameLevelFiber.type) { // type 相同 div -> div p->p Component->Component
                    const fiber = reUseFiber(sameLeveFiber);
                    fiber.return = wipFiber;
                    // 因为key是唯一的，所以剩下的肯定是要删掉的；
                    deleteRemainingChildren(wipFiber, sameLevelFiber.sibling);
                    return fiber;
                } else {
                    // 既然相同的key,type不同，那么以前的节点都要删除；将sameLevelFiber及其后面的兄弟节点放到wipFiber的deletions中
                    deleteRemainingChildren(wipFiber, sameLevelFiber);
                    break;
                }
            } else {
                break;
            }
        } else {
            deleteChild(wipFiber, sameLevelFiber);
            // 这一个key 不同，换下一个
            sameLevelFiber = sameLevelFiber.sibling;
        }
    }
    // 没有找到相同的key节点；新建一个；
    const fiber = createFiberFromElement(childElement);
    fiber.return = wipFiber;
    return fiber;
}

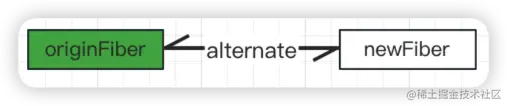

此处需要注意一下，reUseFiber就是从一个fiber的信息来创建另一个fiber, 并且相互之间建立一个alternate的联系；


从element新建的fiber里面很多信息都是初始值，例如alternate指向的是null；

多节点diff

  • 预处理同级fiber节点为map(key->fiber)结构;
  • 遍历child element,根据上一步生成的map信息，通过重用（map中存在key相同的且type相同,此时删除map中的key）或者从element创建来生成新的fiber;同时填充index,sibling数据；打flag标记(标记是否移动);
  • 将map中剩余节点标记删除

可以看出，不论是多节点还是单节点，都是同级的对比，这样遍历一遍每个节点比较一次，是O(n)的复杂度；而不是两个树的对比，跨层级的移动是不会重用节点的，所以开发中我们也应该减少跨层级的移动；

后面通过demo来看这个过程；

初始状态 image.png

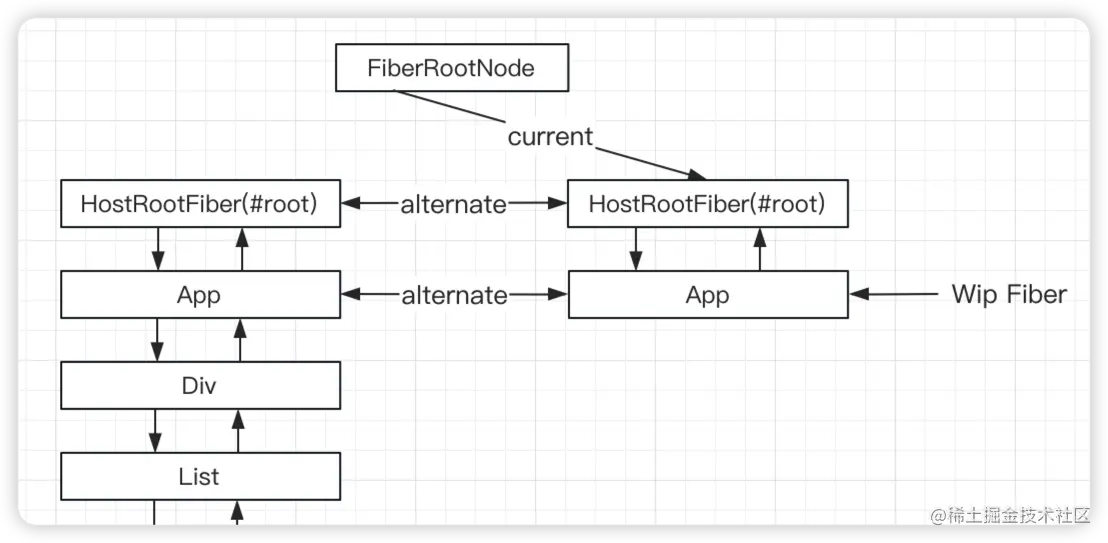

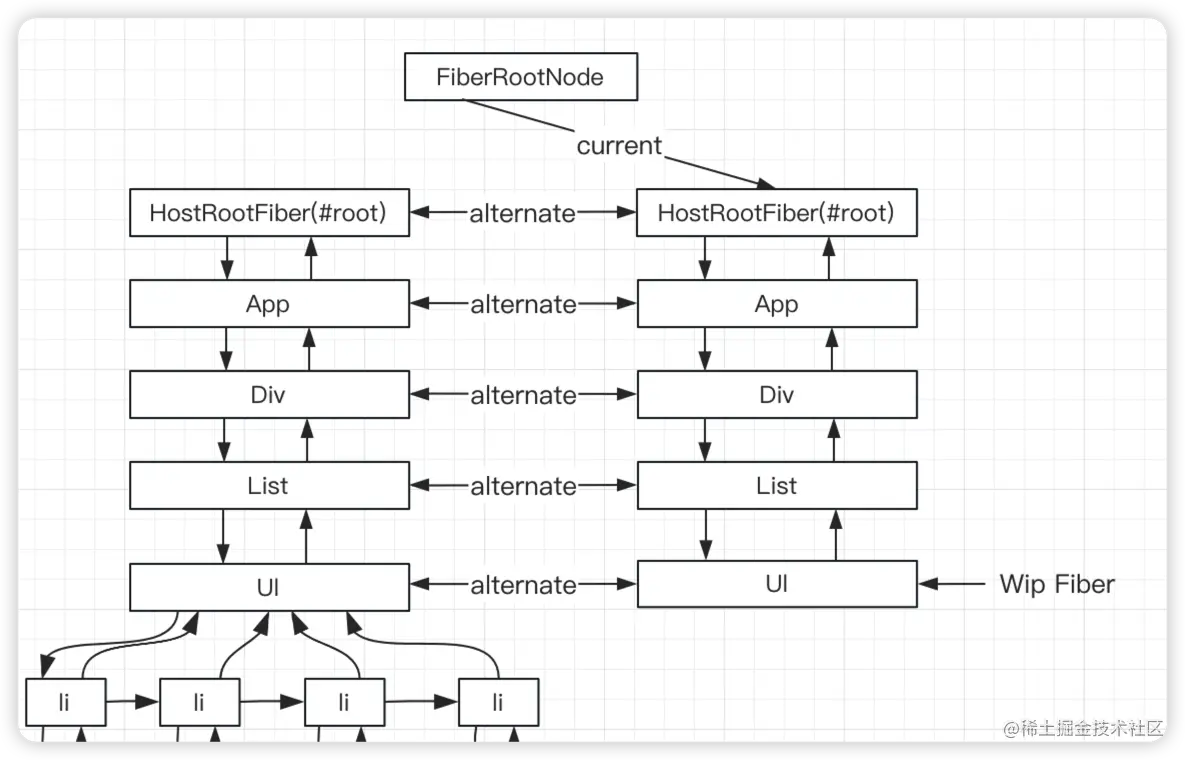

wip Fiber 是HostRootFiber,现在生成它的child fiber;它的child element 是 App element, current.child 是App fiber, 这是一个单节点diff, 它们的key相同，type也相同（都是App function的引用）, 所以会根据App fiber来生成 child fiber，生成后如下图：


  • 对比App的current.child fiber与App child element;
  • 对比Div的current.child fiber与Div child element;
  • 对比Ul 的current.child fiber与Ul 的child element;

下面依次进行以上步骤，以下对比的子fiber与子element key 相同，type也相同；fiber树结构如下：


生成ul的child fiber是一个多节点diff的例子：

  1. 先用current.child 生成 map;
let node = current.child;
const map = new Map();
while (node !== null) {
    const usedKey = node.key === null ? node.index : node.key;
    map.set(usedKey,node);
    node = node.sibling;
}
  1. 循环child element, 逻辑如下：
let lastFixedIndex = 0;
for (let i = 0; i < childElements.length; i++) {
    const el = childElements[i];
    const fiber = getFiberFromMap(wipFiber, el, index, map);
    if (fiber === null) {
        continue;
    }
    fiber.index = i;
    fiber.return = wipFiber;
    // ...生成链表代码省略
    if (!shouldTrackEffects) { // 不需要跟踪副作用，继续,此种情况是wip fiber没有current的情形；
        continue;
    }
    const current = fiber.alternate;
    if (current !== null) {
        const oldIndex = current.index;
        // 正在遍历到的节点应该比以前遍历的节点的位置要靠右，否则就是向右移动了；
        if (oldIndex < maxPlacedIndex) {
            newFiber.flags |= Placement;
            continue;
        } else {
            // 不移动
            lastFixedIndex = oldIndex
        }
    } else {
        fiber.flags |= Placement;
    }
}
function getFiberFromMap (parent, el, index, map) {
    const usedKey = node.key === null ? index: node.key;
    const match = map.get(usedKey);
    if (match) {
        // 文本节点需要判断tag,此处省略；
        if (el.type === element.type) {
            map.delete(usedKey);
            return reUseFiber(match, el.props);
        }
    } else {
        return createFiberFromElement(el);
    }
}
  1. 删除map中剩余的fiber;
map.forEach(fiber => deleteChild(parent, fiber);

demo中就是a,b,c 这三个li右移，d 原地不变；


  1. 返回链表头节点，并把wipFiber指向它

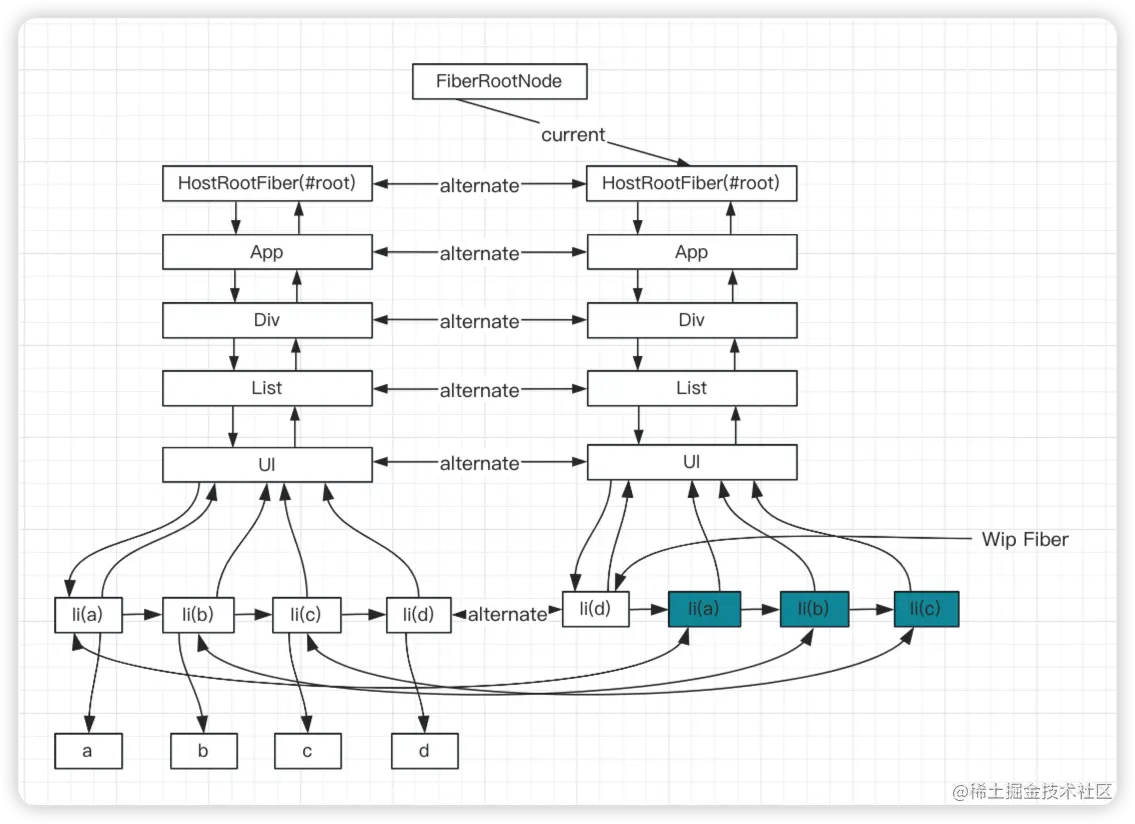

生成的fiber树如图


接着对比li(d)的current child fiber和child element, 文本节点只要fiber.tag 是HostText，就可以重用，demo中的情况是可以重用的；

根据流程1，到文本节点后向上查找sibling，进行fiber生成，最终fiber树结构：
