正文

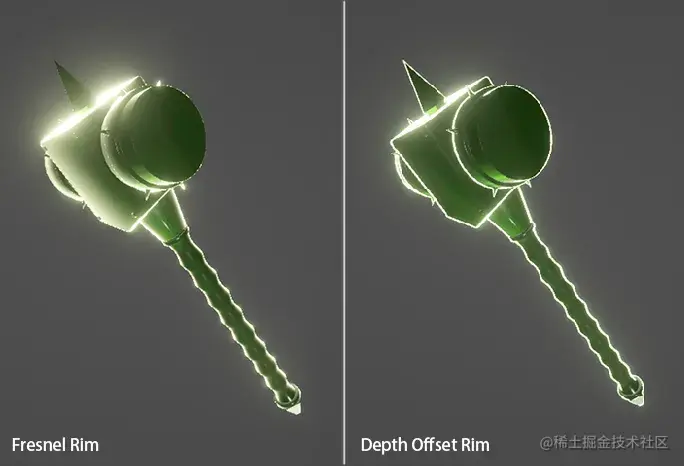

两种 Rim Light 效果对比

Fresnel Rim

• 使用 NdotV 计算
• 世界 法向量 与世界 视角向量 点乘

==关键代码==

float NdotV = saturate(dot(wNor, vDir));
float fresnel = pow((1 - NdotV), max(0.01, _Pow));

Fresnel 边缘光在法线比较一致的大平面(例如 Cube 面)表现效果欠佳

Depth Offset Rim

• 得到相机渲染的深度图
• 采样深度图时, 将 uv 朝 view 空间 的 法线 xy 方向进行偏移
• 偏移后采样的深度 与 当前模型深度 做差, 找出边缘

深度做差

这里是先用 屏幕空间 坐标 (scrPos) 采样深度图 _CameraDepthTexture， 然后用采样出的（观察空间）深度（变换到 线性深度）减去 裁剪空间 坐标（i.scrPos）的 w 分量。

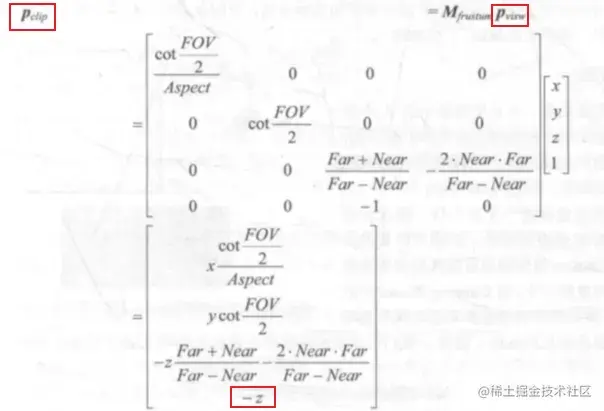

之所以可以这么做，是因为：从下图公式 或以下 Unity 源码中可以看出, 裁剪空间 坐标 （i.scrPos）的 w 分量其实还是 观察空间 的 z 分量。

当前模型深度，模型 裁剪空间 坐标的 w 分量, 仍在 观察空间, 即顶点离相机的距离

图片来自 Unity Shader 入门精要

inline float4 ComputeScreenPos(float4 pos) {
    float4 o = ComputeNonStereoScreenPos(pos);
#if defined(UNITY_SINGLE_PASS_STEREO)
    o.xy = TransformStereoScreenSpaceTex(o.xy, pos.w);
#endif
    return o;
}

// 用到的 ComputeNonStereoScreenPos
inline float4 ComputeNonStereoScreenPos(float4 pos) {
    float4 o = pos * 0.5f;
    o.xy = float2(o.x, o.y*_ProjectionParams.x) + o.w;
    o.zw = pos.zw;
    return o;
}

// 用到的 TransformStereoScreenSpaceTex
float2 TransformStereoScreenSpaceTex(float2 uv, float w)
{
    float4 scaleOffset = unity_StereoScaleOffset[unity_StereoEyeIndex];
    return uv.xy * scaleOffset.xy + scaleOffset.zw * w;
}

==关键代码==

// world normal
float3 wNor = normalize(i.wNor);
// view normal
float3 vNor = mul(UNITY_MATRIX_V, float4(wNor, 0.0)).xyz;
// screen pos
float2 scrPos = i.scrPos.xy / i.scrPos.w; ///< @ShaderJoy 的注释：透视除法得到是 NDC 空间下的 xy，所以下一步 “沿着观察空间下的法线偏移” 的操作正确性存疑
scrPos += vNor.xy * _Width * 0.001; // uv offset

float depthTex = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, scrPos);
float depth = LinearEyeDepth(depthTex); ///< @ShaderJoy 的注释：观察空间的线性深度
float rim = saturate((depth - i.scrPos.w) / max(0.001, _Spread * 0.01));/// @ShaderJoy 的注释：起到缩放作用, 防止除零
rim = smoothstep(min(_MinRange, 0.99), _MaxRange, rim);

适合等宽硬边缘, 相比于 Fresnel Rim, 在法线比较一致的部分表现更好

完整代码

Fresnel Rim

Shader "Rim/FresRim"
{
    Properties
    {
        [NoScaleOffset]_MatcapTex ("Matcap Tex", 2D) = "White"{}
        _MinRange ("MinRange", Range(0, 1)) = 0
        _MaxRange ("MaxRange", Range(0, 1)) = 1
        _Pow ("Power", Float) = 5
        [HDR]_RimCol ("Rim Color", Color) = (1, 1, 1, 1)
    }
    SubShader
    {
        Tags
        {
            "RenderType" = "Opaque"
        }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
                float3 wPos : TEXCOORD1;
                float3 wNor : TEXCOORD2;
            };

            sampler2D _CameraDepthTexture;
            float _Width;
            float _MinRange, _MaxRange, _Pow;
            sampler2D _MatcapTex;
            float4 _RimCol;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.texcoord;
                o.wPos = mul(unity_ObjectToWorld, v.vertex).xyz;//world pos
                o.wNor = UnityObjectToWorldNormal(v.normal);//world norml
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                // world normal
                float3 wNor = normalize(i.wNor);
                // view dir
                float3 vDir = normalize(_WorldSpaceCameraPos.xyz - i.wPos);
                // fresnel (rim)
                float NdotV = saturate(dot(wNor, vDir));
                float fresnel = pow((1 - NdotV), max(0.01, _Pow));
                fresnel = smoothstep(min(0.99, _MinRange), _MaxRange, fresnel);

                // view normal
                float3 vNor = mul(UNITY_MATRIX_V, float4(wNor, 0.0)).xyz;

                // matcap tex
                float2 matcapUV = (vNor.xy + 1) / 2;
                float4 matcapTex = tex2D(_MatcapTex, matcapUV);
                fixed4 col = 1;
                col.xyz = matcapTex.xyz + fresnel * _RimCol.xyz;
                return col;
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}

Depth Offset Rim

Shader "Rim/DepthRim"
{
    Properties
    {
        [NoScaleOffset]_MatcapTex ("Matcap Tex", 2D) = "White"{}
        _Width ("Width", Float) = 0
        _MinRange ("MinRange", Range(0, 1)) = 0
        _MaxRange ("MaxRange", Range(0, 1)) = 1
        _Spread ("Spread", Float) = 1
        [HDR]_RimCol ("Rim Color", Color) = (1, 1, 1, 1)
    }
    SubShader
    {
        Tags
        {
            "RenderType" = "Opaque"
        }
        LOD 100

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
                float4 scrPos : TEXCOORD1;
                float3 wNor : TEXCOORD2;
            };

            sampler2D _CameraDepthTexture;
            float _Width;
            float _MinRange, _MaxRange, _Spread;
            sampler2D _MatcapTex;
            float4 _RimCol;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = v.texcoord;
                o.scrPos = ComputeScreenPos(o.pos);         // screen pos
                o.wNor = UnityObjectToWorldNormal(v.normal);// world norml
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                // world normal
                float3 wNor = normalize(i.wNor);
                //view normal
                float3 vNor = mul(UNITY_MATRIX_V, float4(wNor, 0.0)).xyz;

                /// @note 关键代码
                // screen pos
                float2 scrPos = i.scrPos.xy / i.scrPos.w;
                scrPos += vNor.xy * _Width * 0.001;    // uv offset
                float depthTex = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, scrPos);
                float depth = LinearEyeDepth(depthTex);// view space depth
                float rim = saturate((depth - i.scrPos.w) / max(0.001, _Spread * 0.01));//稍作缩放, 可以不要
                rim = smoothstep(min(_MinRange, 0.99), _MaxRange, rim);

                // matcap tex
                float2 matcapUV = (vNor.xy + 1) / 2;
                float4 matcapTex = tex2D(_MatcapTex, matcapUV);
                fixed4 col = 1;
                col.xyz = matcapTex.xyz + rim * _RimCol.xyz;
                return col;
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}
