原理

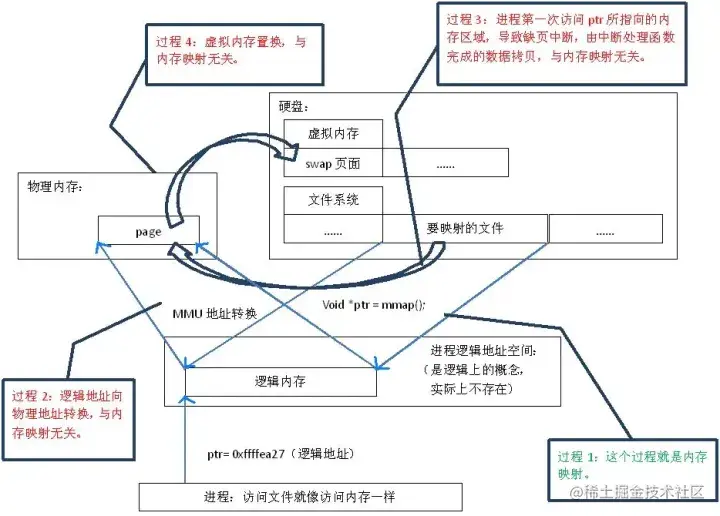

首先，“映射”这个词，就和数学课上说的“一一映射”是一个意思，就是建立一种一一对应关系，在这里主要是只 硬盘上文件 的位置与进程 逻辑地址空间 中一块大小相同的区域之间的一一对应，如图1中过程1所示。这种对应关系纯属是逻辑上的概念，物理上是不存在的，原因是进程的逻辑地址空间本身就是不存在的。在内存映射的过程中，并没有实际的数据拷贝，文件没有被载入内存，只是逻辑上被放入了内存，具体到代码，就是建立并初始化了相关的数据结构（struct address_space），这个过程有系统调用mmap()实现，所以建立内存映射的效率很高。

映射过程mmap

既然建立内存映射没有进行实际的数据拷贝，那么进程又怎么能最终直接通过内存操作访问到硬盘上的文件呢？那就要看内存映射之后的几个相关的过程了。

mmap()会返回一个指针ptr，它指向进程逻辑地址空间中的一个地址，这样以后，进程无需再调用read或write对文件进行读写，而只需要通过ptr就能够操作文件。但是ptr所指向的是一个逻辑地址，要操作其中的数据，必须通过MMU将逻辑地址转换成物理地址，如图1中过程2所示。这个过程与内存映射无关。

前面讲过，建立内存映射并没有实际拷贝数据，这时，MMU在地址映射表中是无法找到与ptr相对应的物理地址的，也就是MMU失败，将产生一个缺页中断，缺页中断的中断响应函数会在swap中寻找相对应的页面，如果找不到（也就是该文件从来没有被读入内存的情况），则会通过mmap()建立的映射关系，从硬盘上将文件读取到物理内存中，如图1中过程3所示。这个过程与内存映射无关。

如果在拷贝数据时，发现物理内存不够用，则会通过虚拟内存机制（swap）将暂时不用的物理页面交换到硬盘上，如图1中过程4所示。这个过程也与内存映射无关。

函数介绍

void* mmap(void* addr, size_t length, int prot, int flags, int fd, off_t offset);
1
  • addr 代表映射的虚拟内存起始地址；
  • length 代表该映射长度；
  • prot 描述了这块新的内存区域的访问权限；
  • flags 描述了该映射的类型；
  • fd 代表文件描述符；
  • offset 代表文件内的偏移值。

mmap的强大之处在于，它可以根据参数配置，用于创建共享内存，从而提高文件映射区域的IO效率，实现IO零拷贝，后面讲下零拷贝的技术，对比下，决定这些功能的主要就是三个参数，下面一一解释

prot

四种情况如下：

  • PROT_EXEC，代表该内存映射有可执行权限，可以看成是代码段，通常存储CPU可执行机器码
  • PROT_READ，代表该内存映射可读
  • PROT_WRITE，代表该内存映射可写
  • PROT_NONE，代表该内存映射不能被访问

flags

比较有代表性的如下：

  • MAP_SHARED，创建一个共享映射区域
  • MAP_PRIVATE，创建一个私有映射区域
  • MAP_ANONYMOUS，创建一个匿名映射区域，该情况只需要传入-1即可
  • MAP_FIXED，当操作系统以addr为起始地址进行内存映射时，如果发现不能满足长度或者权限要求时，将映射失败，如果非MAP_FIXED，则系统就会再找其他合适的区域进行映射

fd

当参数fd不等于0时，内存映射将与文件进行关联，如果等于0，就会变成匿名映射，此时flags必为MAP_ANONYMOUS

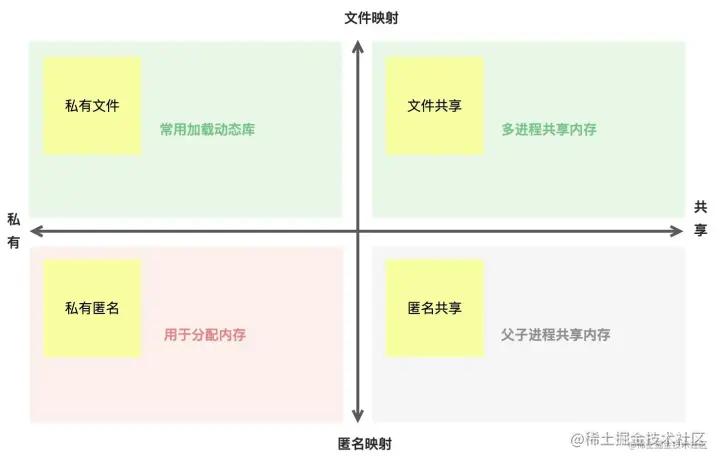

应用场景

一个mmap竟有如此丰富的功能，从申请分配内存到加载动态库，再到进程间通信，真的是无所不能，强大到让人五体投地。下面就着四种情况，拿一个我最关心的父子进程通信来举例看下，实现一个简单的父子进程通信逻辑，毕竟我们学习的目的就是为了应用，光有理论怎么能称之为合格的博客呢？

父子进程共享内存

#include <iostream>
#include <sys/wait.h>
#include <unistd.h>
#include <sys/mman.h>
​
int main() {
    pid_t c_pid = fork();
​
    char* shm = (char*)mmap(nullptr, 4096, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_ANONYMOUS, -1, 0);
​
    if (c_pid == -1) {
        perror("fork");
        exit(EXIT_FAILURE);
    } else if (c_pid > 0) {
        printf("parent process pid: %d\n", getpid());
        sprintf(shm, "%s", "hello, my child");
        printf("parent process got a message: %s\n", shm);
        wait(nullptr);
    } else {
        printf("child process pid: %d\n", getpid());
        sprintf(shm, "%s", "hello, father.");
        printf("child process got a message: %s\n", shm);
        exit(EXIT_SUCCESS);
    }
​
    return EXIT_SUCCESS;
}
123456789101112131415161718192021222324252627

运行后打印如下

parent process pid: 87799
parent process got a message: hello, my child
child process pid: 87800
child process got a message: hello, father.
​
Process finished with exit code 0
123456

用mmap创建了一块匿名共享内存区域，fd传入-1和MAP_ANONYMOUS配置实现匿名映射，使用MAP_SHARED创建共享区域，使用fork函数创建子进程，这样来实现子进程通信，通过sprintf将格式化后的数据写入到共享内存中。

通过简单的几行代码就实现了跨进程通信，如此简单，这么强大的东西，背后有什么支撑么？带着问题我们接着一探究竟。

MMAP背后的保护神

说到MMAP的保护神，首页了解下内存页：在页式虚拟存储器中，会在虚拟存储空间和物理主存空间都分割为一个个固定大小的页，为线程分配内存是也是以页为单位。比如：页的大小为 4K，那么 4GB 存储空间就需要4GB/4KB=1M 条记录，即有 100 多万个 4KB 的页，内存页中，当用户发生文件读写时，内核会申请一个内存页与文件进行读写操作，如图：

这时如果内存页中没有数据，就会发生一种中断机制，它就叫缺页中断，此中断就是MMAP的保护神，为什么这么说呢？我们知道mmap函数调用后，在分配时只是建立了进程虚拟地址空间，并没有分配虚拟内存对应的物理内存，当访问这些没有建立映射关系的虚拟内存时，CPU加载指令发现代码段是缺失的，就触发了缺页中断，中断后，内核通过检查虚拟地址的所在区域，发现存在内存映射，就可以通过虚拟内存地址计算文件偏移，定位到内存所缺的页对应的文件的页，由内核启动磁盘IO，将对应的页从磁盘加载到内存中。最终保护mmap能顺利进行，无私奉献。了解完缺页中断，我们再来细聊下mmap四种场景下的内存分配原理

四种场景分配原理

上面是一个简单的原理总结，并没有详细的展开，感兴趣可以自己查查资料哈。

以上就是Android开发中技术，非常重要的mmap原理解析，更多Android高级进阶技术；可以参考传送直达↓↓↓ ：link.juejin.cn/?target=htt…里面内容包含30几个模块。

总结

本次分享，主要介绍了mmap的四种应用场景，通过一个实例验证了父子进程间的通信，并深入mmap找到它的保护神，且深入了解到mmap在四种场景下，操作系统是如何组织分配，通过对这些的了解，在你之后的mmap实战应用有了更好的理论基础，可以根据不同的需求，不同的性能要求等，选择最合适的实现。
