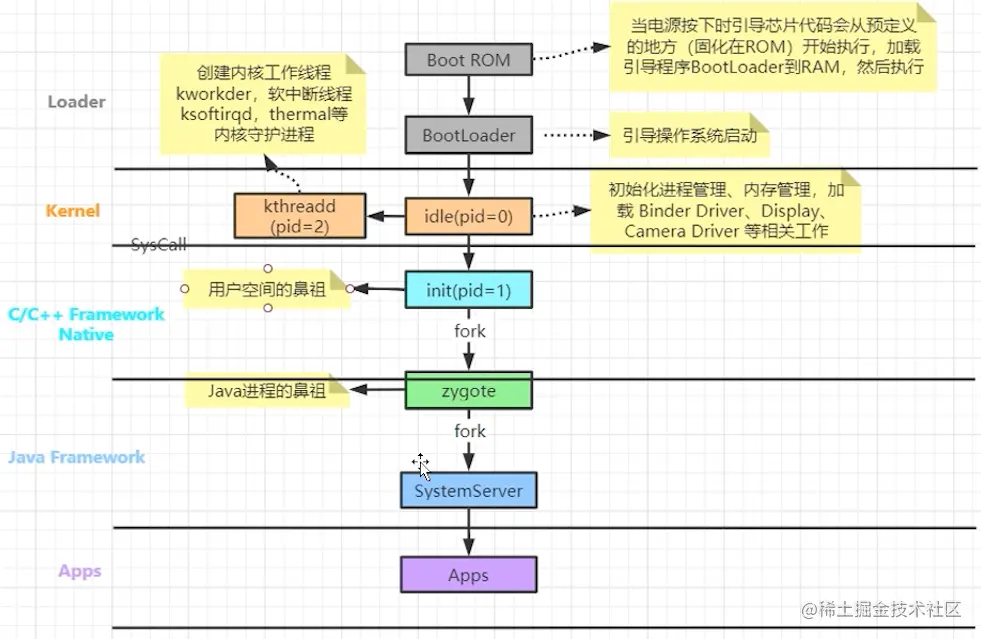

1，Android的启动流程

当手机按下电源键之后，会从内存中Boot Rom读取一般小程序Boot Loader，Boot Loader会拉起linux的系统内核，加载计划缓存，加载驱动等再去拉起系统的OS，继而去内核中运行一个init.rc的初始化脚本，拉起init进程，init进程启动之后，会去启动zygote进程，zygote进程启动之后，会去创建一个System_server进程，在System_server进程中会启动android中三大类服务，引导服务，核心服务和其他服务。

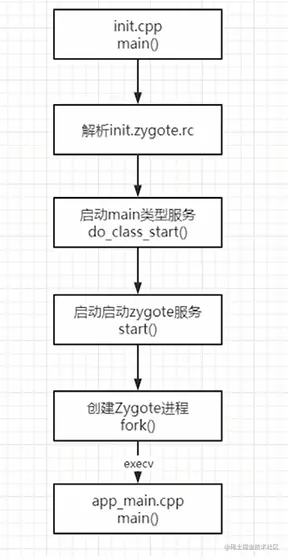

2，Zygote的启动流程

init进程启动之后，回去解析一个init.rc的脚本，启动zygote进程，运行app_main.cpp的main函数


Zygote的工作内容


3，SystemServer进程的启动 运行app_main_cpp会准备好AndroidRuntime，Android环境，启动Android运行虚拟机，registerZygoteSocket创建一个socket服务，Socket是接收AMS创建新进程的请求和命令，startSystemServer（）方法会去启动SystemServer进程；Android中app启动时从Zygote进行fork的，如果从init进程fork，会导致fork的进程还没有startAndroidRuntime（）和startVM（）准备好Android的环境和虚拟机，app进程需要自己去重新启动，预加载一些类文件，是很耗时的，所有从init进行fork是不合理的；从SystemServer进程fork会导致应用进程存在大量并不需要的服务，fork进程时通信使用Socket不使用Binder是因为Binder在这个时候还没有创建好；第二个原因是Binder是并发的使用binder会导致死锁（比如在其他线程给主线程加锁，通过Binder通信后fork进程，导致新创建的应用进程不能解锁） ATMS，AMS，PMS，WMS等都是在SystemServer进程中启动的，启动ATMS的时候会创建生命周期管理对象，进而会去启动AMS对象，在创建AMS对象的时候，会创建栈管理对象createStackSupervisor(),在setSystemProcess（）方法中会把AMS添加到ServiceManager中，ATMS是在publishBinderService这个方法中添加到ServiceManager管理类中的，还会添加Binder服务的相关信息。

一个进程一个虚拟机这样的设计的好处在于：进程是系统分配资源的最小单位，每个进程内存是私有的、隔离的，便于虚拟机来管理内存；符合沙盒机制，一个进程挂掉之后不会影响其他进程。

SystemServer进程启动调用

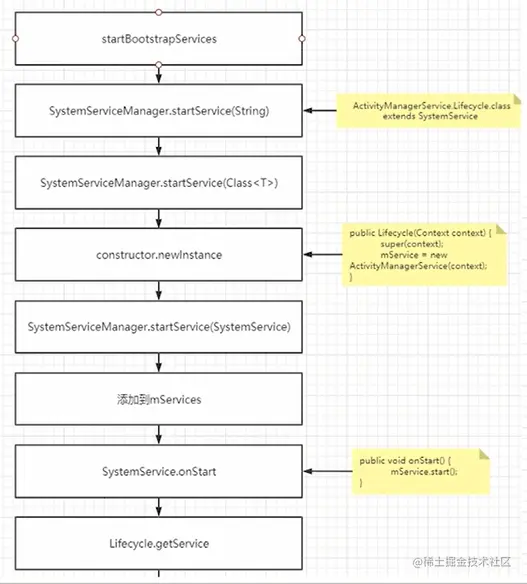

4，AMS的启动流程

SystemServiceManager管理的是SystemService系统启动的服务

Service_manager 管理的是各种binder的服务

mActivityServiceManager = mSystemServiceManager.startService(ActivityServiceManager.Lifecycle.class).getService()

在LifeCycle的构造方法中创建ActivityServiceManager

Public lifeCycle(Context context) { service = new ActivityServiceManager(context) }

在创建ActivityServiceManager过程中会创建很多

mUiHandler = mInjector.getSystemUiContext()

mProcessState = new ProcessStateService(this, new File(systemDir, "processState"))

mStackSupervior = creatStackSupervior()

protect ActivityStackSupervisor creatStackSupervisor(){
    final ActivitySupervisor supervisor = new ActivitySupervisor(this, mHandler.getLooper());
    supervisor.initialize();
    reture supervisor;
}

mLifeCycleManager = new ClientCycleManager()

5，Activity的启动流程

ativity.startActivity ----> startActivityForUser ----> Instrumentation.excuStartActivity ----> ATM ----> startActivity


进入到ATMS的startActivity的时候会去判断要去启动的activity所在所在的进程是否存在

ActivityState.java中的startActivityInner方法中mRootWindowCoontaier.resumeFocusedStackesTopActivities(mTargetStack, mStartActivity, mOptions)

mTargetStack.resumeTopActivityUnCheckedLocked(traget, tragetOptions)

mStartSupervisor.startSpecificActivity(next, true, false)

startSpecificActivity这个方法中回去判断进程是否存在

进程存在：realStartActivityLocked

进程不存在：mService.startProcessAsync用Socket通知Zygote去fork进程，执行AMS的startProcess---> startProcessLocked---> process.processStartResult---process.start---> ZYGOTE_PROCESS.start----> startViaZygote---->zygoteSendArgsAndGetForResult(openZygoteSocketIfNeeded(abi),zygotePolicyFlags，argsForZygote) 在openZygoteSocketIfNeeded方法中创建Socket，两个Socket：attemptConnectToPrimaryZygote和attemptConnectSocketSecondaryZygote，在attemptConnectToPrimaryZygote创建客户端的Socket LocalSocket在调用localSocket.connect(zygoteSocketAdress)最终会去执行realStartActivityLocked

AMS管理新进程

ActivityThread.main ----> thread.attach ----ActivityManager.getService(mgr)拿到AMS ----> mgr.attachApplication(mAppThread, startSeq)通过这个方法把application传给了ams，mAppThread是一个Binder服务
