cilium 路由介绍
Encapsulation
当没有任何配置更改时，cilium 将会运行这种依赖最少的 underlay 网络架构；在这种模式下，所有的集群节点作为隧道网格使用基于 UDP 封装的协议：VXLAN 或者 Geneve，所有集群节点之间的流量都会被封装。
网络依赖
- 封装模式依赖节点之间的连通性。
- underlay 网络和防火墙允许封装模式的包通过：
| Encapsulation Mode | Port Range / Protocol |
|---|---|
| VXLAN (Default) | 8472/UDP |
| Geneve | 6081/UDP |
Native-Routing模式
原生路由模式开启需要 tunnel: disabled 并且开启原生包转发模式，原生包转发模式依赖 cilium 实现路由能力而不是使用封装的方式。
在原生路由模式下，cilium 将会把所有的没有处理的数据包委派给 Linux 路由子系统，这就意味着数据包会直接被路由出该主机，因此集群节点必须能够路由 pod CIDR。
当开启原生路由配置时 cilium 会自动打开 Linux IP 转发能力。
网络依赖
-
运行原生路由模式，cilium 所在的节点必须能够直接转发所有 pod 或者其他工作负载的 IP 流量；
-
每一个节点 Linux 内核都必须知道如何转发所有 cilium 节点上 pod 或者其他工作负载的数据包，可以通过以下两种方式实现：
- 节点本身并不知道如何路由到所有 pod IP，但是上层网络存在到所有 pod IP 的路由。在这种情况下，节点上会根据默认路由去外部网络设备寻找路由路径；
- 每个节点知道其他所有节点 pod IP 并且节点上有对应 pod IP 的路由。如果所有节点都在一个2层网络，可以通过
auto-direct-node-routes: true配置达到效果；否则必须通过一个额外的 BGP daemon 组件来实现路由器的功能。可以参考下面kube-router是如何实现的。
cilium 官方提供了几种使用实现原生路由模式的方案，如下所示：
部署（BGP模式）
环境
1、k8s 版本：v1.22.10
2、linux 内核版本 >= 5.10.0
3、容器运行时：containerd://1.6.8
安装 cilium
Helm 安装之前，需要提前通过 configmap 创建相关 BGP 配置，否则 cilium 节点无法与物理设备建立 BGP 邻居。
创建 BGP Configmap配置，可以配置全局的 BGP peer，也可以根据主机组配置 BGP peer。如下所示
$ kubectl -n kube-system get cm bgp-config -oyaml
apiVersion: v1
data:
config.yaml: |
peers:
- peer-address: 10.4.36.239
peer-asn: 64524
my-asn: 64513
- peer-address: 10.4.36.238
peer-asn: 64524
my-asn: 64513
- peer-address: 10.4.36.250
peer-asn: 64512
my-asn: 64512
node-selectors:
- match-expressions:
- key: kubernetes/route
operator: In
values: ["bgp-peer-83"]
- peer-address: 10.4.36.251
peer-asn: 64512
my-asn: 64512
node-selectors:
- match-expressions:
- key: kubernetes/route
operator: In
values: ["bgp-peer-83"]
address-pools:
- name: default
protocol: bgp
addresses:
- 10.5.112.0/21
kind: ConfigMap
metadata:
name: bgp-config
namespace: kube-system
设置 helm 仓库源
helm repo add cilium https://helm.cilium.io/
cilium版本为 v1.11.9，value.yaml 主要配置如下：
# -- Enable installation of PodCIDR routes between worker
# nodes if worker nodes share a common L2 network segment.
autoDirectNodeRoutes: true
# -- Configure BGP
bgp:
# -- Enable BGP support inside Cilium; embeds a new ConfigMap for BGP inside
# cilium-agent and cilium-operator
enabled: true
announce:
# -- Enable allocation and announcement of service LoadBalancer IPs
loadbalancerIP: true
# -- Enable announcement of node pod CIDR
podCIDR: true
# -- Configure whether to install iptables rules to allow for TPROXY
# (L7 proxy injection), iptables-based masquerading and compatibility
# with kube-proxy.
installIptablesRules: true
ipam:
# -- Configure IP Address Management mode.
# ref: https://docs.cilium.io/en/stable/concepts/networking/ipam/
mode: "cluster-pool"
operator:
# -- Deprecated in favor of ipam.operator.clusterPoolIPv4PodCIDRList.
# IPv4 CIDR range to delegate to individual nodes for IPAM.
clusterPoolIPv4PodCIDR: "10.5.112.0/21"
# -- IPv4 CIDR list range to delegate to individual nodes for IPAM.
clusterPoolIPv4PodCIDRList: []
# -- IPv4 CIDR mask size to delegate to individual nodes for IPAM.
clusterPoolIPv4MaskSize: 24
# -- Deprecated in favor of ipam.operator.clusterPoolIPv6PodCIDRList.
# IPv6 CIDR range to delegate to individual nodes for IPAM.
clusterPoolIPv6PodCIDR: "fd00::/104"
# -- IPv6 CIDR list range to delegate to individual nodes for IPAM.
clusterPoolIPv6PodCIDRList: []
# -- IPv6 CIDR mask size to delegate to individual nodes for IPAM.
clusterPoolIPv6MaskSize: 120
# -- Configure the eBPF-based ip-masq-agent
ipMasqAgent:
enabled: false
# iptablesLockTimeout defines the iptables "--wait" option when invoked from Cilium.
# iptablesLockTimeout: "5s"
ipv4:
# -- Enable IPv4 support.
enabled: true
# -- Configure the kube-proxy replacement in Cilium BPF datapath
# Valid options are "disabled", "probe", "partial", "strict".
# ref: https://docs.cilium.io/en/stable/gettingstarted/kubeproxy-free/
kubeProxyReplacement: "strict"
l2NeighDiscovery:
# -- Enable L2 neighbor discovery in the agent
enabled: true
# -- Override the agent's default neighbor resolution refresh period.
refreshPeriod: "30s"
# -- Enable Layer 7 network policy.
l7Proxy: true
# -- Enable Local Redirect Policy.
localRedirectPolicy: false
# -- Configure the encapsulation configuration for communication between nodes.
# Possible values:
# - disabled
# - vxlan (default)
# - geneve
tunnel: "disabled"
安装/更新cilium
// 安装
$ helm -n kube-system install cilium -f values.yaml ./
// 升级
$ helm -n kube-system upgrade cilium -f values.yaml ./
网络架构

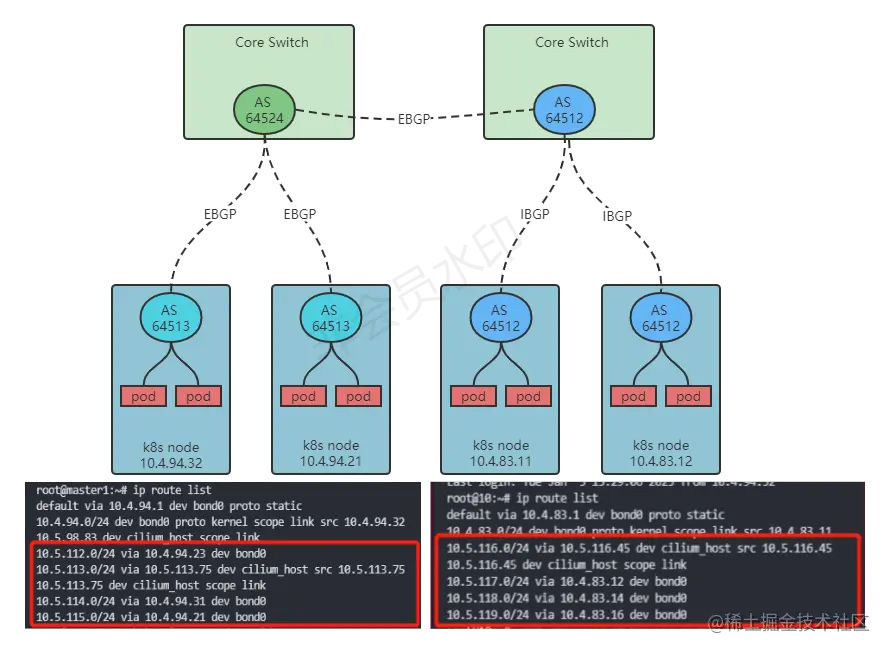

网络架构图如下所示：
k8s 宿主机属于不同的两个网段 10.4.94.0/24 和 10.4.83.0/24，不同网段节点的 BGP peer 配置也不同，因为开启了 autoDirectNodeRoutes 配置，同一个二层网络的宿主机之间 pod CIDR 路由时下一跳为对应的宿主机 IP，不同不同二层网络的宿主机之间 pod CIDR路由时则走的默认路由。

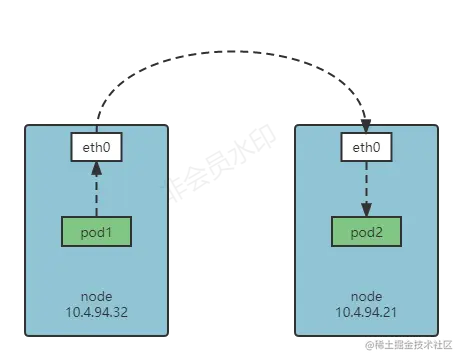

同网段宿主机之间 pod 路由路径：
/ # traceroute 10.5.114.1
traceroute to 10.5.114.1 (10.5.114.1), 30 hops max, 46 byte packets
1 * * *
2 * * *
3 10.5.114.1 (10.5.114.1) 0.240 ms 0.129 ms 0.141 ms

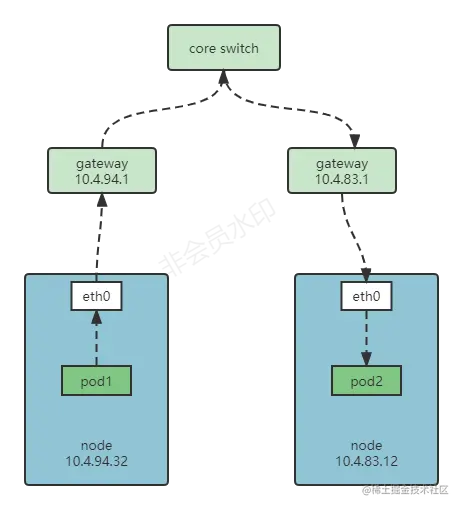

不通网络宿主机之间 pod 路由路径：
/ # traceroute 10.5.119.30
traceroute to 10.5.119.30 (10.5.119.30), 30 hops max, 46 byte packets
1 * * *
2 10.4.94.1 (10.4.94.1) 5.620 ms 4.881 ms 4.888 ms
3 10.4.83.1 (10.4.83.1) 36.239 ms 2.600 ms 195.274 ms
4 * * *
5 10.5.119.30 (10.5.119.30) 0.285 ms 0.205 ms 0.164 ms
参考链接： github.com/cilium/cili…
