Qigsaw插件框架初探

bobby_developer
2,185 阅读8分钟

1. Qigsaw插件框架详解

Qigsaw是爱奇艺自主研发的动态化框架，其核心优势如下：

  1. 利用Android App Bundle开发套件，极速开发体验。
  2. 支持Android App Bundle所有功能特性，"山寨"Play Core Library公开接口实现，开发者阅读官方文档即可愉快开发。
  3. 任何进程均可动态加载插件，支持Android四大组件动态加载。
  4. 如果您的应用有出海需求，可无缝切换至Android App Bundle方案。
  5. 仅一处Hook，少量私有API访问，保证框架稳定性。

Android动态化方案，在国内已蓬勃发展数年之久，其核心目的是减少应用包体积，提升应用安装率。Google在减少应用包体积上的探索也从未停息，下面我们一起来看看Google在这方面的努力。

2. Google减少应用包体积方案演进

3. Multiple APK

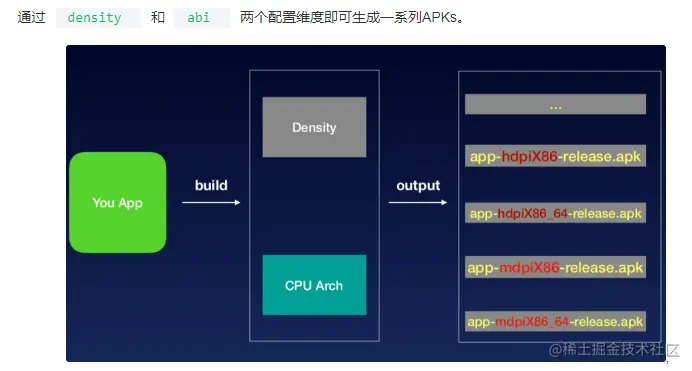

上图中生成的产物，通过文件名我们可以很清楚知道该APK作用于何种配置的设备。Android设备的多样性，导致Multiple APK并未朝着Google期待的方向发展。因为您有可能为每个版本构建数百个APKs，大大降低迭代效率。国外开发者对此也并不感冒，这也成为Google的一块心病。

4. Android App Bundle

Android App Bundle是一种全新的应用上传格式(.aab)，它包含所有编译代码和资源。当您上传aab文件至Google Play后，Google Play将aab文件拆分成一系列APKs并签名。


此外，您也可以在应用项目中添加dynamic feature模块，这些模块并不需要在应用首次安装时一起被下载安装。您可以通过使用Play Core Libray在应用运行过程中动态安装dynamic feature。dynamic feature类似国内插件化提供的能力，但dynamic feature功能更强大。

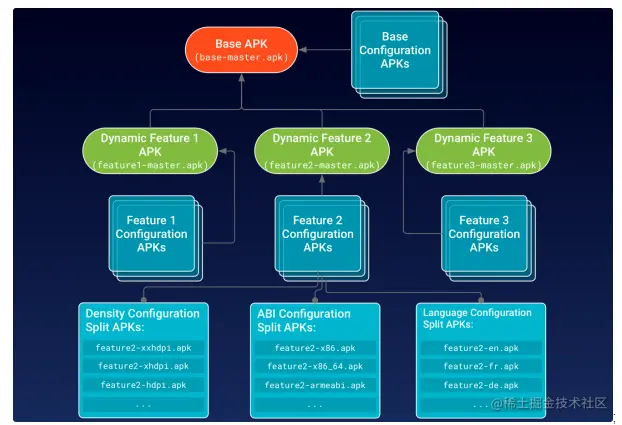

通过上图，可以看到dynamic feature可以基于设备配置选取对应的Configuration Split APKs，如此可以进一步减小dynamic feature安装包体积。

更多关于Android App Bundle细节，请阅读官方文档，本文不再赘述。Android App Bundle之所以能够支持应用运行期间安装dynamic feature，得益于Android 5.0推出的Split APKs功能。

5. Split APKs

Split APKs是Android 5.0引入的一种全新应用安装机制，其目的是为解决APK体积日益增大问题。Split APK可以将一个完整庞大的APK按照CPU架构、屏幕密度等维度拆分成多个独立APKs。当应用APK下载更新时，依据当前设备配置选取对应配置APKs安装即可。

Android 5.0之前，一个APK代表一个应用。在Split APKs问世之后，一个应用可能对应多个APKs。所有Split APKs拥有相同包名和签名。

Android提供两种方式安装Split APKs。

  1. adb install-multiple [base-apk, split1-apk]
  2. PackageInstaller.

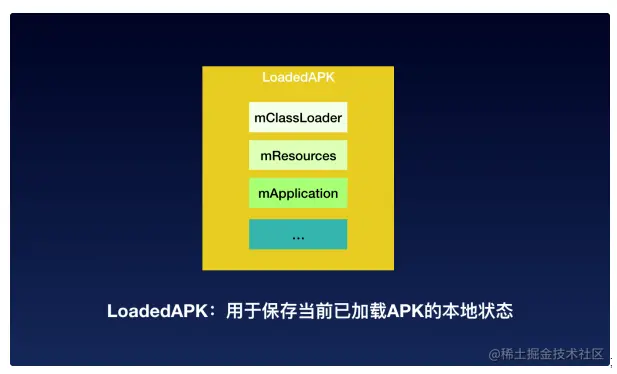

应用进程所使用到的ClassLoader和Resources均在LoadedAPK中创建。


通过Android 9.0 LoadedAPK源码片段，我们一起了解下Split APKs加载过程。

5.1 ClassLoader创建


通过createOrUpdateClassLoaderLocked方法名，可以知道该方法是用于创建和更新ClassLoader。该方法有两个核心步骤。

  1. 如果mClassLoader为空，则创建PathClassLoader实例。
  2. 如果addedPaths不为空，则更新PathClassLoader实例。

该方法指明，应用进程是可以动态加载Split APKs代码。

5.2 Resources创建

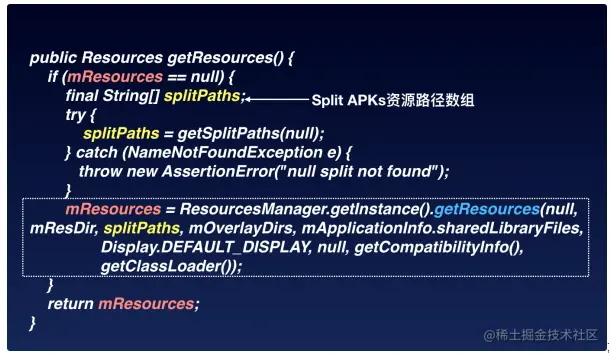

通过getResources方法代码片段，可知Split APKs的资源路径作为mResources创建参数。

关于更多Split APKs加载原理细节，请阅读相关Android源码。

5.3 Play Core Library

文章开始介绍Qigsaw核心优势有提到，Qigsaw"山寨"Play Core Library公开接口实现，开发者阅读其官方文档即可开发。因此，在此主要介绍下Play Core Library工作流程。


当爱奇艺App在运行过程中，用户需要使用游戏插件，会经历以下过程。

  1. 爱奇艺App通过Play Core Library发起游戏APK安装请求。
  2. 当Google Play收到请求后，首先请求游戏APK相关数据信息，请求成功后开始下载并安装游戏APK。
  3. 在请求、下载以及安装整个过程中，Google Play会将整个过程所有状态返回给爱奇艺App，包括请求结果、下载进度、安装结果等。
  4. 当安装完成以后，爱奇艺App就可以使用游戏APK。

在Android 7.0版本之前，当Split APK安装完成之后，应用无法立即使用Split APK。因此Play Core Library提供SplitCompat模式让App可立即使用Split APK。

5.4 Qigsaw开发体验

在开发阶段，开发者使用Android App Bundle原生开发套件即可开发调试Split APKs。


Android App Bundle为dynamic feature提供全新插件com.android.dynamic-feature,它的编译产物是.apk文件。当您的项目编译完成后，Android Studio通过命令adb install-multiple命令将base apk和split apks安装至您的手机。如果您的开发手机系统版本低于5.0，则会依据当前手机设备组装成一个完整apk文件安装至该手机。

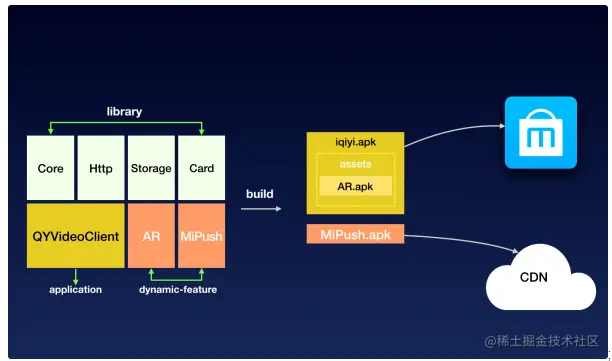

在发布阶段，Qigsaw提供打包插件让开发者享受一条龙服务，开发者不必关心dynamic feature的上传分发。


Qigsaw打包插件支持内置dynamic feature，所有内置dynamic feature都会被拷贝至base apk的assets目录。对于非内置dynamic feature，Qigsaw打包插件会将其上传至CDN服务器，解决业务方后顾之忧。

5.5 Qigsaw原理

Qigsaw借助Android App Bundle开发套件完成dynamic feature的打包，大大降低Qigsaw开发维护成本。因此Qigsaw关心的重点落在如果安装加载dynamic feature生成apk上。第三方应用利用PackageInstaller安装split APKs体验极其不友好，且某些国产手机对split APKs功能支持不完善，所以我们最终还是按照一般插件化方式安装加载split APKs。

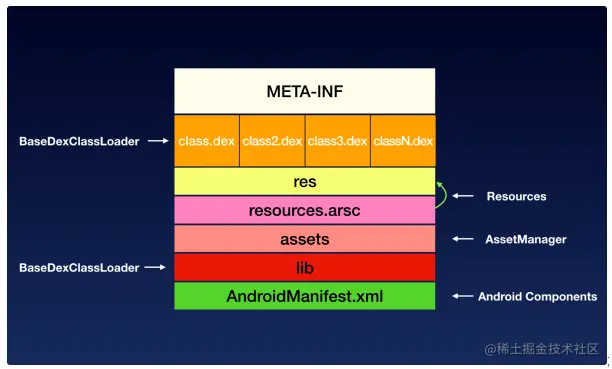

依据上图，如果需要动态加载split APKs，需要解决代码、资源以及四大组件的加载。

  • Split APKs代码加载

    针对splits代码加载，Qigsaw采用单类加载器方式，即base APK和split APKs采用同一ClassLoader加载。

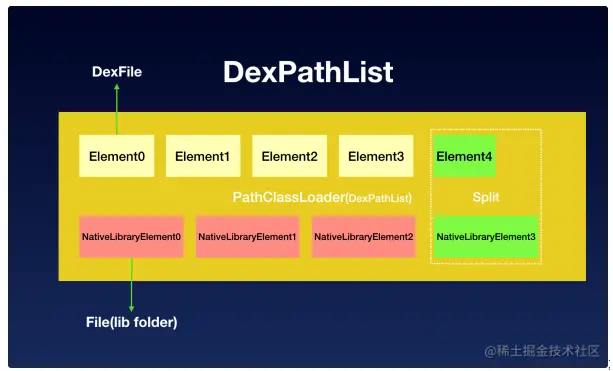

在DexPathList中，为每个split创建对应的Element和NativeLibraryElement实例即可。关于单类加载器更多细节，本文不再赘述，相关原理已非常成熟。

  • Split APKs资源加载

    Splits资源加载相较于代码加载会复杂，因为不同系统版本或不同手机厂商都会存在一些兼容性问题。


Android Gradle Plugin在资源打包时，会对res目录下资源文件分配一个唯一Id。

Id前两位PP为Package Id，代表应用类型。是系统应用、第三方应用、Instant App或Dynamic Feature等。

Id中间两位TT为Type，代表资源类型。是drawable、layout或string等。

Id后四位EE为Entry，代表该资源顺序。

所有第三方应用base APK资源Package Id均为7F，Android App Bundle对splits资源打包时会基于7F依次递减分配Package Id。因此，即使我们将split APKs资源添加到当前应用Resources实例中，也不会出现资源冲突问题，splits访问base资源也更加方便。 Instant Apps资源打包是基于7F依次递增。

通过Android App Bundle解决splits资源打包问题，那么splits资源如何加载呢？我们来看一段代码。


Qigsaw提供loadResources方法加载split APKs资源。为避免开发者写大量模板代码，Qigsaw打包插件采用字节码操作方式自动写入该方法。

  • Split APKs四大组件加载

    Android App Bundle在Manifest文件合并过程中，会将split APKs manifest文件内容合并至base APK中。因此，所有split APKs四大组件信息都是已经声明在base APK中。Android App Bundle这种处理方式不支持Manifest更新，例如新增四大组件，所以Qigsaw也不支持新增四大组件。在正常开发迭代过程中，动态新增splits四大组件需求极少，所以Qigsaw与Android App Bundle特性保持一致。

  • Split APKs安装过程

    Play Core Library是如何安装、加载split APKs，Qigsaw安装、加载split APKs与Play Core Library类似。首先，通过一张图来了解。


在爱奇艺App运行过程中，当X进程发起安装游戏APK请求时，会经历以下步骤。

  1. X进程通过Qigsaw Core Library发起游戏APK安装请求。
  2. 当主进程收到请求后，开始下载并安装游戏APK。
  3. 在下载、安装整个过程中，Qigsaw Core Library会将整个过程所有状态返回给爱奇艺App，包括下载进度、安装结果等。
  4. 当安装完成以后，爱奇艺App就可以使用游戏APK。

Qigsaw下载、安装split APKs均在主进程处理，split APKs的加载则发生在X进程。Qigsaw安装、加载split APKs原则是，哪个进程发起split APKs安装请求，就在哪个进程加载split APKs。

  • Qigsaw拓展功能

    在实际开发过程中，Android App Bundle所支持的功能特性并不满足我们需求。因此，Qigsaw在Android App Bundle基础上拓展了几个功能。

    1. Split APKs的Application初始化。
    2. Split APKs的Content Provider动态加载。
    3. 多进程支持。
    4. 通过Tinker patch完成split APKs热更新。

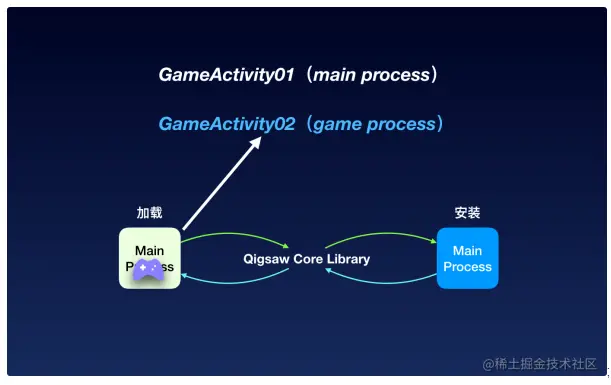

    在此，我们首先介绍Qigsaw多进程功能。以下图场景为例。
