主要对比一下Amazon SageMaker和Kubeflow使用体验的异同。

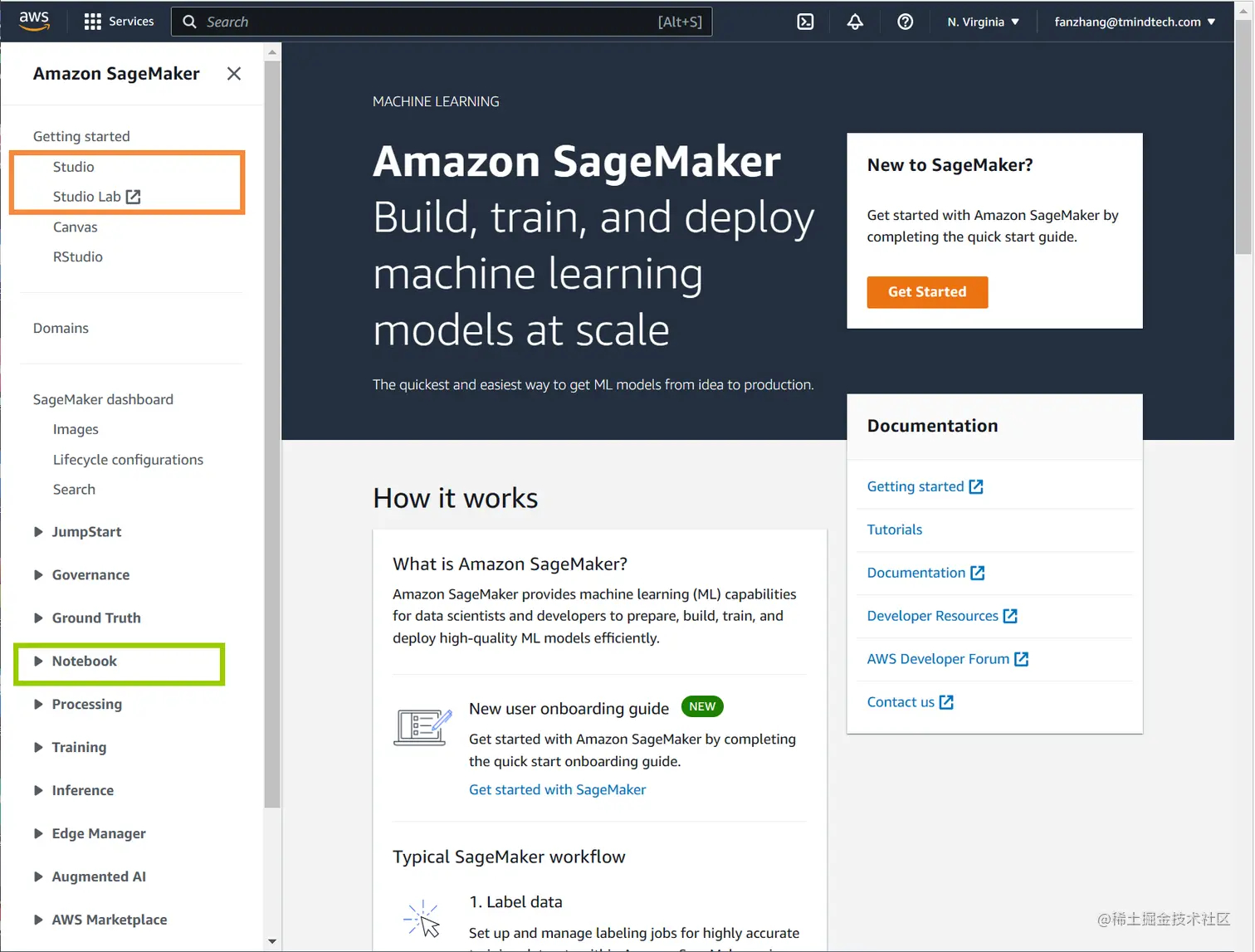

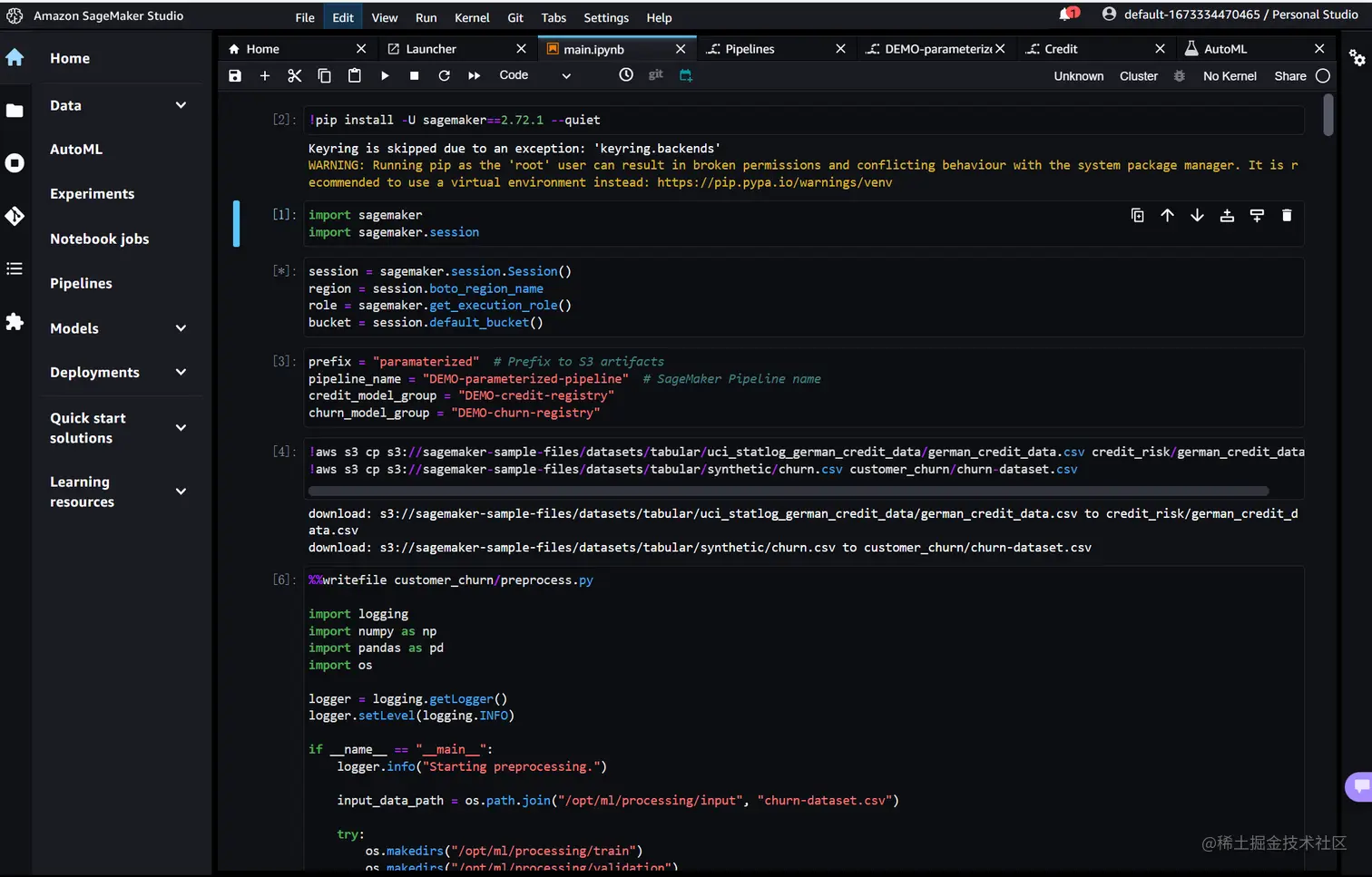

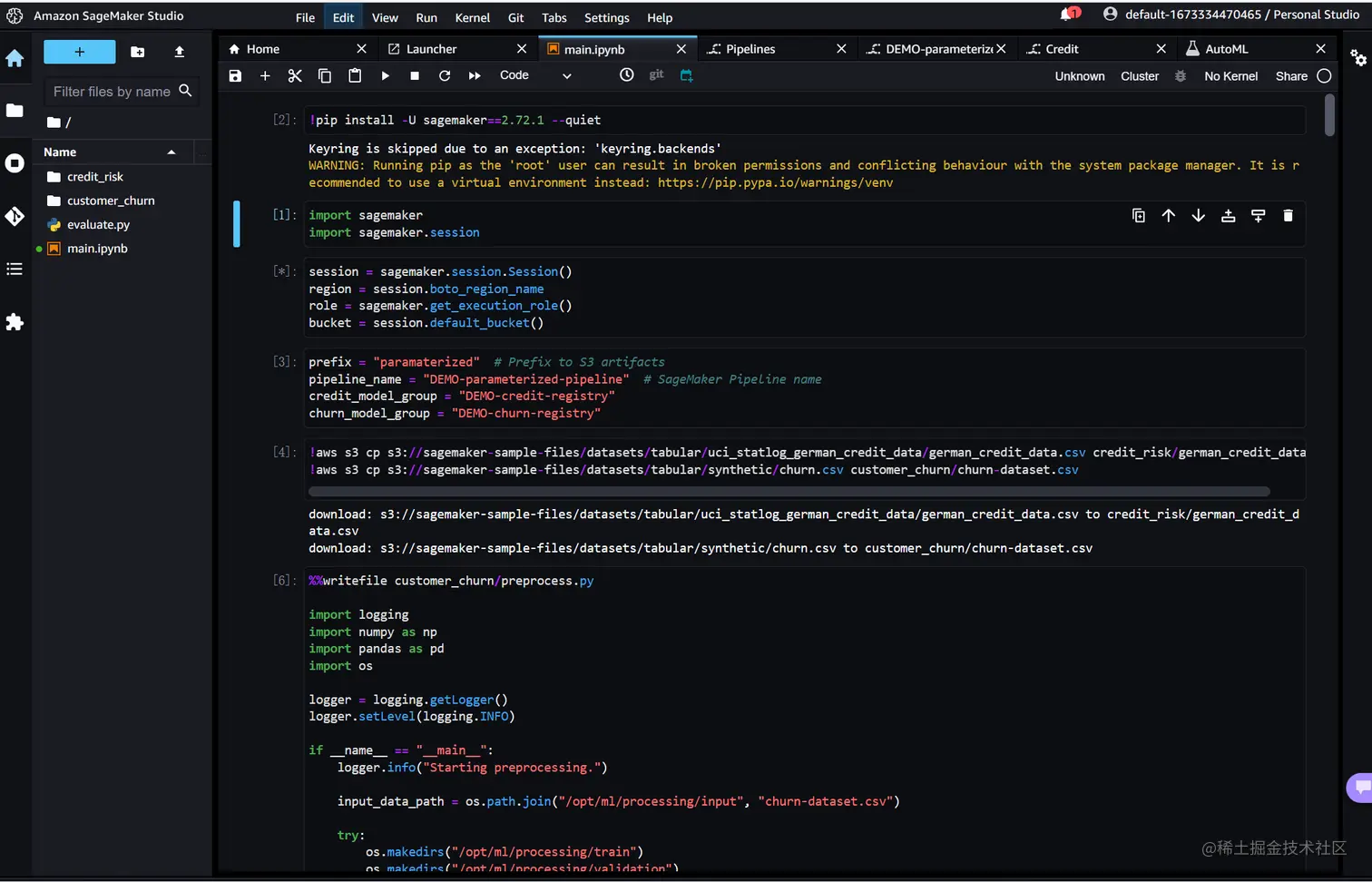

想要快速上手体验，用Studio或者Notebook就行了。

Studio对experiment、AutoML等功能做了集成，便于我们无代码操作；同时，我们也可以直接在Studio内查看Experiment的结果展示、等。

但是Studio启动较慢，并且Studio也是对这些功能SDK的进一步UI可视化封装；所以，我们可以先通过Notebook走一遍流程。

本周的主要任务，就是在Amazon SageMaker里体验一遍Kubeflow已有的功能，比较一下两者间的异同。

SageMaker pytorch Mnist

SageMaker与Kubeflow一个区别就在于：

在Kubeflow中，我们可以为管道内各组件挂载相同PV卷，使其运行在同一文件系统环境下,或者像Elyra,为整个Pipeline配置一个Minio的Bucket，作为共同的文件系统工作环境；

在SageMaker里，我们会建立一个会话，并设置默认存储桶Bucket，之后将要用于模型训练的数据集上传至该存储桶中；

下载、转化并上传数据至S3

为当前 SageMaker 会话设置默认 S3 存储桶 URI，创建一个新文件夹prefix，然后将数据集上传至该文件夹下。

import sagemaker

sagemaker_session = sagemaker.Session()

bucket = sagemaker_session.default_bucket()
prefix = "sagemaker/DEMO-pytorch-mnist"

role = sagemaker.get_execution_role()

### 下载数据
from torchvision.datasets import MNIST
from torchvision import transforms

MNIST.mirrors = ["https://sagemaker-sample-files.s3.amazonaws.com/datasets/image/MNIST/"]

MNIST(
    "data",
    download=True,
    transform=transforms.Compose(
        [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
    ),
)

### 上传数据至Amazon S3
inputs = sagemaker_session.upload_data(path="data", bucket=bucket, key_prefix=prefix)
print("input spec (in this case, just an S3 path): {}".format(inputs))

u1s1，这个API确实蛮好用；我们或许也可以参考此API，基于原生MinIO Python SDK封装一个类似Cilent().upload_data(path,bucket,key_prefix)的高级API。

训练模型脚本

和Kubeflow一样，准备一份可以直接运行的训练模型脚本：

### ------------------------   mnist.py   --------------------------

# Based on https://github.com/pytorch/examples/blob/master/mnist/main.py

import argparse
import json
import logging
import os
import sys

import torch
import torch.distributed as dist
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
import torch.utils.data
import torch.utils.data.distributed
from torchvision import datasets, transforms

logger = logging.getLogger(__name__)
logger.setLevel(logging.DEBUG)
logger.addHandler(logging.StreamHandler(sys.stdout))

class Net(nn.Module):
    def __init__(self):
        ...

    def forward(self, x):
        ...


def _get_train_data_loader(batch_size, training_dir, is_distributed, **kwargs):
    logger.info("Get train data loader")
    dataset = datasets.MNIST(
        training_dir,
        train=True,
        transform=transforms.Compose(
            [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
        ),
    )
    train_sampler = (
        torch.utils.data.distributed.DistributedSampler(dataset) if is_distributed else None
    )
    return torch.utils.data.DataLoader(
        dataset,
        batch_size=batch_size,
        shuffle=train_sampler is None,
        sampler=train_sampler,
        **kwargs
    )


def _get_test_data_loader(test_batch_size, training_dir, **kwargs):
    logger.info("Get test data loader")
    return torch.utils.data.DataLoader(
        datasets.MNIST(
            training_dir,
            train=False,
            transform=transforms.Compose(
                [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
            ),
        ),
        batch_size=test_batch_size,
        shuffle=True,
        **kwargs
    )


def _average_gradients(model):
    # Gradient averaging.
    size = float(dist.get_world_size())
    for param in model.parameters():
        dist.all_reduce(param.grad.data, op=dist.reduce_op.SUM)
        param.grad.data /= size


def train(args):
    is_distributed = len(args.hosts) > 1 and args.backend is not None
    logger.debug("Distributed training - {}".format(is_distributed))
    use_cuda = args.num_gpus > 0
    logger.debug("Number of gpus available - {}".format(args.num_gpus))
    kwargs = {"num_workers": 1, "pin_memory": True} if use_cuda else {}
    device = torch.device("cuda" if use_cuda else "cpu")

    if is_distributed:
        # Initialize the distributed environment.
        world_size = len(args.hosts)
        os.environ["WORLD_SIZE"] = str(world_size)
        host_rank = args.hosts.index(args.current_host)
        os.environ["RANK"] = str(host_rank)
        dist.init_process_group(backend=args.backend, rank=host_rank, world_size=world_size)
        logger.info(
            "Initialized the distributed environment: '{}' backend on {} nodes. ".format(
                args.backend, dist.get_world_size()
            )
            + "Current host rank is {}. Number of gpus: {}".format(dist.get_rank(), args.num_gpus)
        )

    # set the seed for generating random numbers
    torch.manual_seed(args.seed)
    if use_cuda:
        torch.cuda.manual_seed(args.seed)

    train_loader = _get_train_data_loader(args.batch_size, args.data_dir, is_distributed, **kwargs)
    test_loader = _get_test_data_loader(args.test_batch_size, args.data_dir, **kwargs)

    logger.debug(
        "Processes {}/{} ({:.0f}%) of train data".format(
            len(train_loader.sampler),
            len(train_loader.dataset),
            100.0 * len(train_loader.sampler) / len(train_loader.dataset),
        )
    )

    logger.debug(
        "Processes {}/{} ({:.0f}%) of test data".format(
            len(test_loader.sampler),
            len(test_loader.dataset),
            100.0 * len(test_loader.sampler) / len(test_loader.dataset),
        )
    )

    model = Net().to(device)
    if is_distributed and use_cuda:
        # multi-machine multi-gpu case
        model = torch.nn.parallel.DistributedDataParallel(model)
    else:
        # single-machine multi-gpu case or single-machine or multi-machine cpu case
        model = torch.nn.DataParallel(model)

    optimizer = optim.SGD(model.parameters(), lr=args.lr, momentum=args.momentum)

    for epoch in range(1, args.epochs + 1):
        model.train()
        for batch_idx, (data, target) in enumerate(train_loader, 1):
            data, target = data.to(device), target.to(device)
            optimizer.zero_grad()
            output = model(data)
            loss = F.nll_loss(output, target)
            loss.backward()
            if is_distributed and not use_cuda:
                # average gradients manually for multi-machine cpu case only
                _average_gradients(model)
            optimizer.step()
            if batch_idx % args.log_interval == 0:
                logger.info(
                    "Train Epoch: {} [{}/{} ({:.0f}%)] Loss: {:.6f}".format(
                        epoch,
                        batch_idx * len(data),
                        len(train_loader.sampler),
                        100.0 * batch_idx / len(train_loader),
                        loss.item(),
                    )
                )
        test(model, test_loader, device)
    save_model(model, args.model_dir)


def test(model, test_loader, device):
    model.eval()
    test_loss = 0
    correct = 0
    with torch.no_grad():
        for data, target in test_loader:
            data, target = data.to(device), target.to(device)
            output = model(data)
            test_loss += F.nll_loss(output, target, size_average=False).item()  # sum up batch loss
            pred = output.max(1, keepdim=True)[1]  # get the index of the max log-probability
            correct += pred.eq(target.view_as(pred)).sum().item()

    test_loss /= len(test_loader.dataset)
    logger.info(
        "Test set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n".format(
            test_loss, correct, len(test_loader.dataset), 100.0 * correct / len(test_loader.dataset)
        )
    )

# 当estimator.deploy时，需要显式定义出model_fn方法
def model_fn(model_dir):
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    model = torch.nn.DataParallel(Net())
    with open(os.path.join(model_dir, "model.pth"), "rb") as f:
        model.load_state_dict(torch.load(f))
    return model.to(device)

# 部署函数的参数允许我们设置将用于端点的实例的数量和类型。这些值不需要与我们训练模型时设置的值相同。我们可以在一组基于 GPU 的实例上训练模型，然后在终端上部署基于CPU的模型实例；但这需要我们确保将模型返回或另存为 CPU 模型
# 因此，建议将模型返回或另存为CPU模型
def save_model(model, model_dir):
    logger.info("Saving the model.")
    path = os.path.join(model_dir, "model.pth")
    torch.save(model.cpu().state_dict(), path)


if __name__ == "__main__":
    parser = argparse.ArgumentParser()

    # 模型训练参数
    parser.add_argument(
        "--batch-size",
        type=int,
        default=64,
        metavar="N",
        help="input batch size for training (default: 64)",
    )
    parser.add_argument(
        "--test-batch-size",
        type=int,
        default=1000,
        metavar="N",
        help="input batch size for testing (default: 1000)",
    )
    parser.add_argument(
        "--epochs",
        type=int,
        default=10,
        metavar="N",
        help="number of epochs to train (default: 10)",
    )
    parser.add_argument(
        "--lr", type=float, default=0.01, metavar="LR", help="learning rate (default: 0.01)"
    )
    parser.add_argument(
        "--momentum", type=float, default=0.5, metavar="M", help="SGD momentum (default: 0.5)"
    )
    parser.add_argument("--seed", type=int, default=1, metavar="S", help="random seed (default: 1)")
    parser.add_argument(
        "--log-interval",
        type=int,
        default=100,
        metavar="N",
        help="how many batches to wait before logging training status",
    )
    parser.add_argument(
        "--backend",
        type=str,
        default=None,
        help="backend for distributed training (tcp, gloo on cpu and gloo, nccl on gpu)",
    )

    # 与SageMaker相关的环境参数
    parser.add_argument("--hosts", type=list, default=json.loads(os.environ["SM_HOSTS"]))
    parser.add_argument("--current-host", type=str, default=os.environ["SM_CURRENT_HOST"])
    parser.add_argument("--model-dir", type=str, default=os.environ["SM_MODEL_DIR"])
    parser.add_argument("--data-dir", type=str, default=os.environ["SM_CHANNEL_TRAINING"])
    parser.add_argument("--num-gpus", type=int, default=os.environ["SM_NUM_GPUS"])

    train(parser.parse_args())

但这里，我们还需要通过访问环境变量获取部分有关训练环境的属性：

SM_HOSTS: 包含所有主机的JSON编码列表；在Pytorch中，该列表长度等于WORLD_SIZE；
SM_CURRENT_HOST: 当前容器名称；在Pytorch中，该容器序号等于RANK；
SM_MODEL_DIR: 模型的保存路径；该模型之后将上传至S3;
SM_NUM_GOUS: 当前容器可用的GPU数；

注： Pytorch分布式训练时，dist.init_process_group(backend, rank, world_size)，需要用到WORLD_SIZE、RANK。

若在调用PyTorch Estimator的fit()方法时，使用了名为training的输入通道，则按照以下格式设置 SM_CHANNEL_[channel_name]:

SM_CHANNEL_TRAINING: 输入通道training中数据的存储路径；

该训练脚本从输入通道training的指定路径下加载数据，使用超参数配置训练，训练模型，并将模型保存至model_dir，以便稍后托管。超参数作为参数传递给脚本，可以使用argparse.ArgumentParser实例进行检索。

在SageMaker中训练

from sagemaker.pytorch import PyTorch

estimator = PyTorch(
    entry_point="mnist.py",
    role=role,
    py_version="py38",
    framework_version="1.11.0",
    instance_count=2,
    instance_type="ml.c5.2xlarge",
    hyperparameters={"epochs": 1, "backend": "gloo"},
)

estimator.fit({"training": inputs})

sagemaker.pytorch.estimator.PyTorch是sagemaker针对Pytorch开发的Estimator,包含以下主要参数：

entry_point： 训练脚本的执行入口；
py_version、framework_version： python及pytorch的版本；SageMaker将分配满足该版本要求的计算资源；
instance_count、instance_type： 计算资源的数量、类型；
hyperparameters： 训练脚本的超参数；
image_uri： 若指定，Estimator将使用此Image作为训练和部署的运行环境，而py_version、framework_version将失效；image_uri必须是ECR url或 dockerhub image；

部署并测试该模型

mnist.py中，model_fn方法需要由我们显式定义出来；而input_fn, predict_fn, output_fn 和 transform_fm已经默认定义在sagemaker-pytorch-containers中。

### 部署该Predictor
predictor = estimator.deploy(initial_instance_count=1, instance_type="ml.m4.xlarge")

### 生成测试数据
import gzip
import numpy as np
import random
import os

data_dir = "data/MNIST/raw"
with gzip.open(os.path.join(data_dir, "t10k-images-idx3-ubyte.gz"), "rb") as f:
    images = np.frombuffer(f.read(), np.uint8, offset=16).reshape(-1, 28, 28).astype(np.float32)

mask = random.sample(range(len(images)), 16)  # randomly select some of the test images
mask = np.array(mask, dtype=np.int)
data = images[mask]

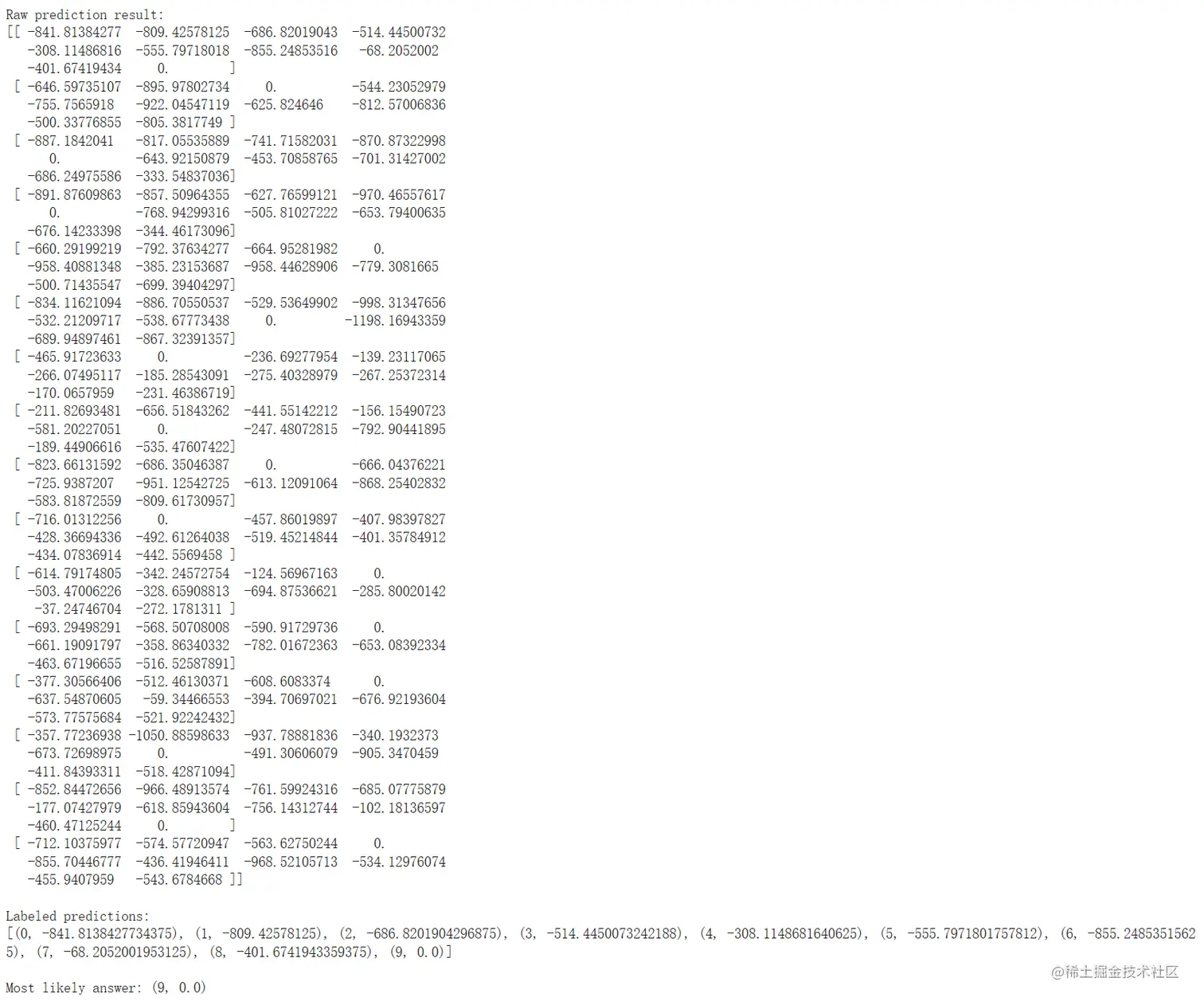

### 测试该Predictor
response = predictor.predict(np.expand_dims(data, axis=1))
print("Raw prediction result:")
print(response)
print()

labeled_predictions = list(zip(range(10), response[0]))
print("Labeled predictions: ")
print(labeled_predictions)
print()

labeled_predictions.sort(key=lambda label_and_prob: 1.0 - label_and_prob[1])
print("Most likely answer: {}".format(labeled_predictions[0]))

### 删除部署端点并释放资源
sagemaker_session.delete_endpoint(endpoint_name=predictor.endpoint_name)

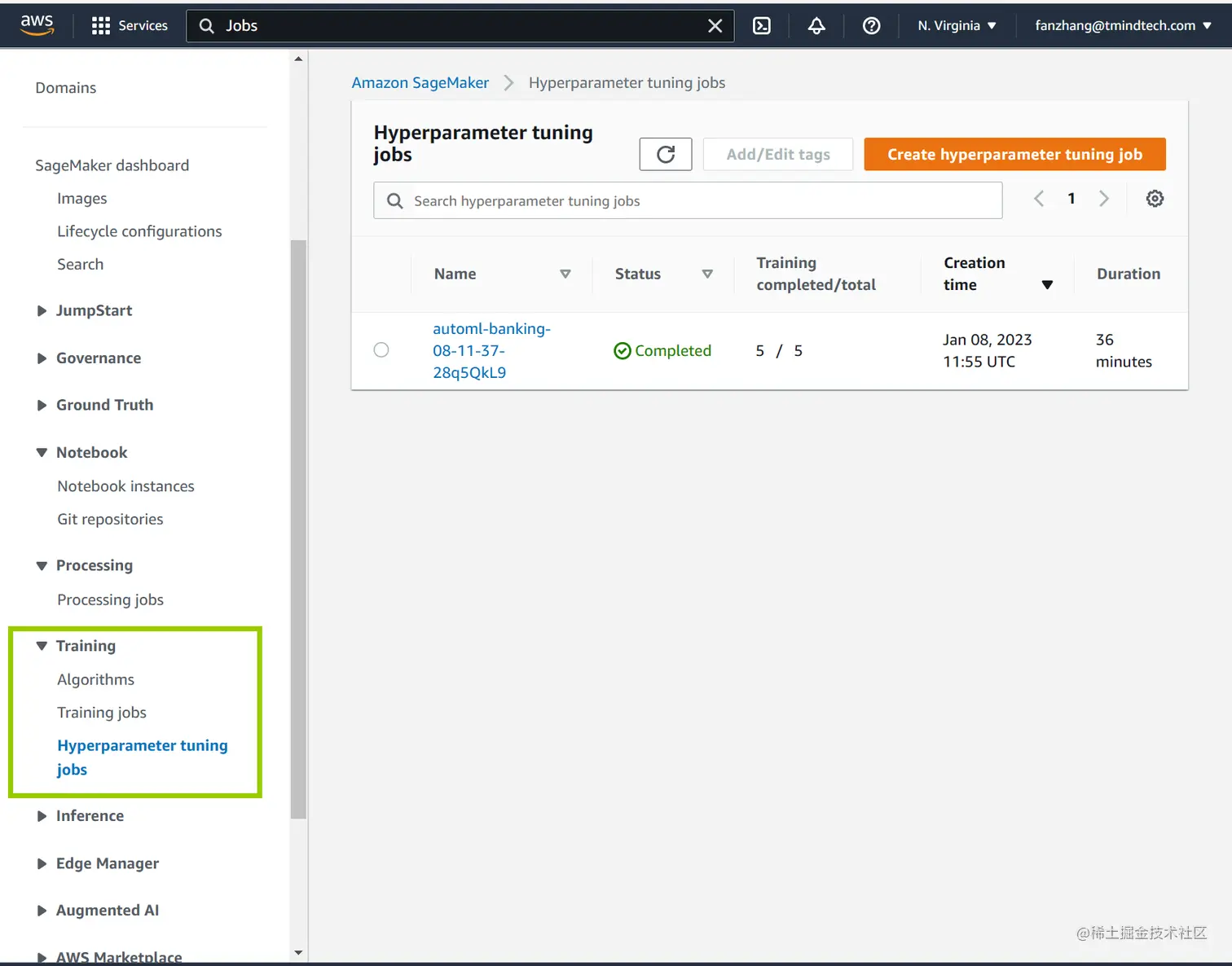

SageMaker自动模型调参

SageMaker的自动调参算法：

Grid Search
Random Search
Bayesian optimization
Hyperband
Hyperband with early stopping

对SageMaker Pytorch Mnist设置超参调优

步骤同上，在完成

下载、转化并上传数据至S3
训练模型脚本

后，我们在 SageMaker中训练 设置超参调优步骤：

from sagemaker.pytorch import PyTorch
from sagemaker.tuner import (
    IntegerParameter,
    CategoricalParameter,
    ContinuousParameter,
    HyperparameterTuner,
)

estimator = PyTorch(
    entry_point="mnist.py",
    role=role,
    py_version="py3",
    framework_version="1.8.0",
    instance_count=1,
    instance_type="ml.c5.2xlarge",
    hyperparameters={"epochs": 1, "backend": "gloo"},
)

# ContinuousParameter 用于连续类参数，在最小值和最大值间随机取浮点值
# IntegerParameter 与ContinuousParameter类似，随机取整型值
# CategoricalParameter 用于离散类参数，在离散集合中取一个值

hyperparameter_ranges = {
    "lr": ContinuousParameter(0.001, 0.1),
    "batch-size": CategoricalParameter([32, 64, 128, 256, 512]),
}

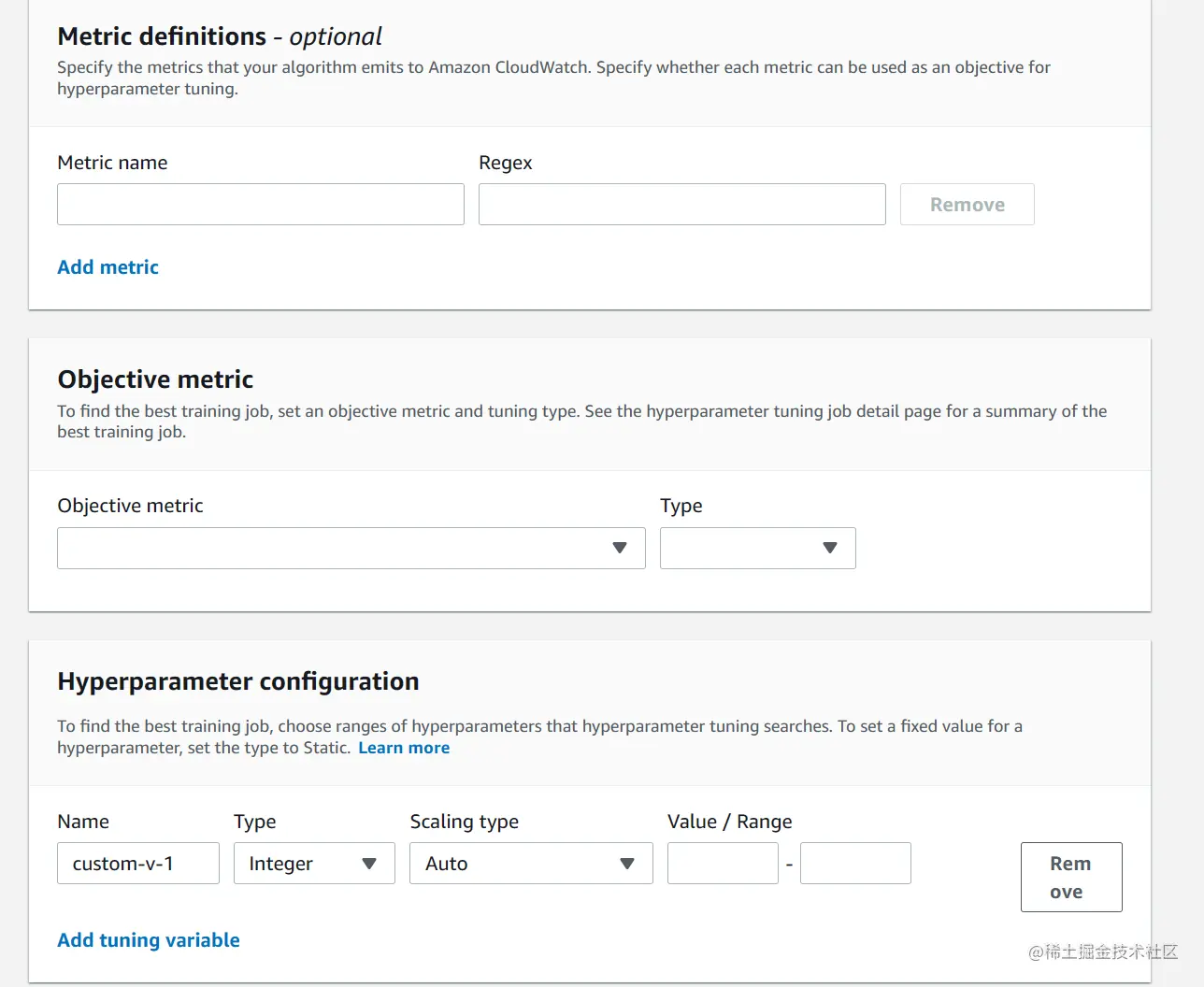

与Kubeflow的Katib相似，需要指定要优化的目标指标及其定义，其中包括从训练任务的 CloudWatch 日志中提取该指标所需的正则表达式。

我们将average test loss作为目标指标，并将objective_type设置为“最小化”，以便超参数调优在搜索最佳超参数设置时寻求缩小目标指标。

在mnist.py中，每轮test()时，将输出：logger.info("Test set: Average loss: {:.4f}, Accuracy: {}/{} ({:.0f}%)\n".format(test_loss, correct, len(test_loader.dataset), 100.0 * correct / len(test_loader.dataset))；

因此，将Regex设置为："Test set: Average loss: ([0-9\.]+)"

objective_metric_name = "average test loss"
objective_type = "Minimize"
metric_definitions = [{"Name": "average test loss", "Regex": "Test set: Average loss: ([0-9\.]+)"}]

最后，将Estimator传入HyperparameterTuner中，

tuner = HyperparameterTuner(
    estimator,
    objective_metric_name,
    hyperparameter_ranges,
    metric_definitions,
    max_jobs=9, #要运行的训练作业总数
    max_parallel_jobs=3, #最大可并行运行的训练作业数
    objective_type=objective_type,
)

tuner.fit({"training": inputs})

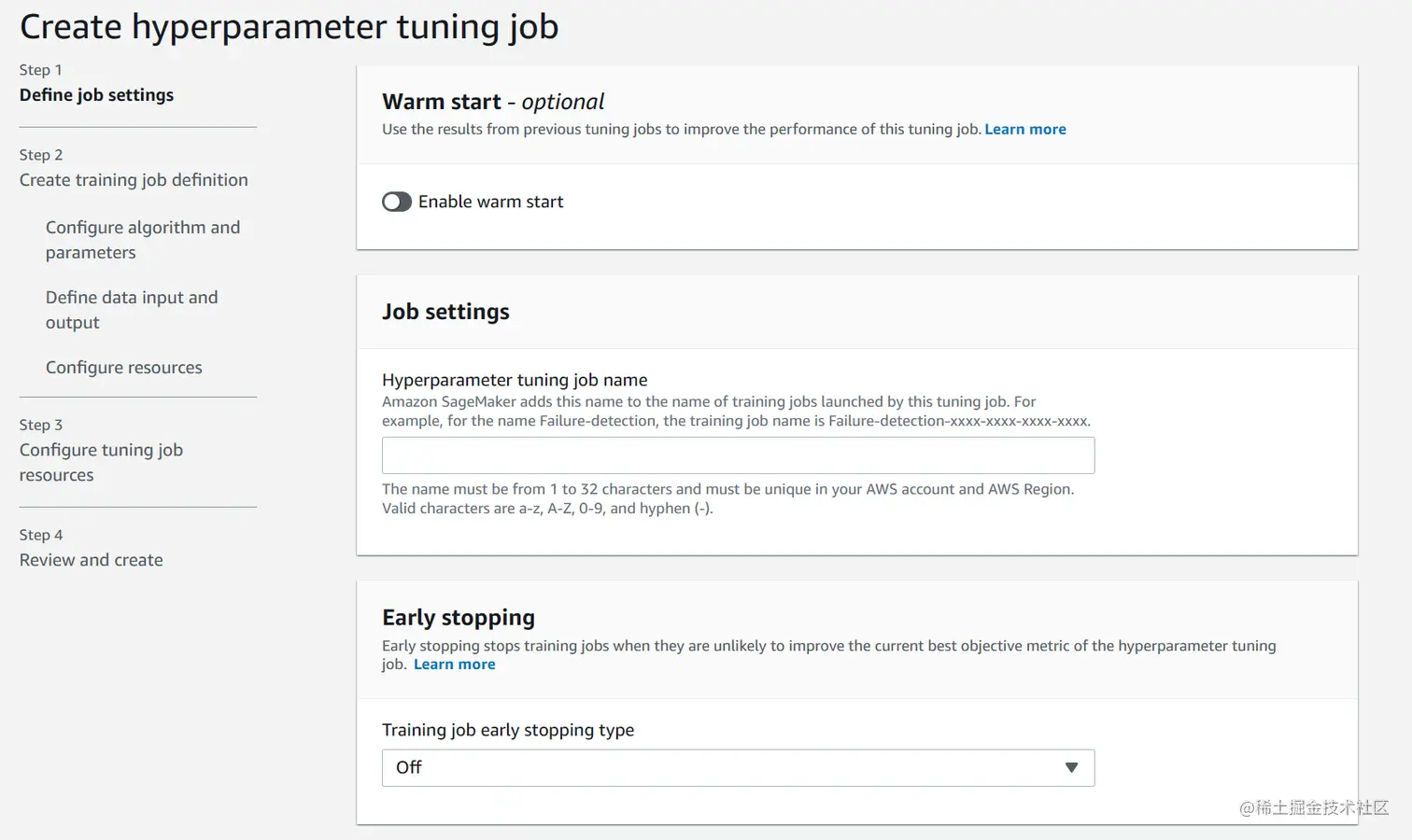

然后，我们可以访问SageMaker console->Training->Hyperparameter tuning jobs中查看超参数调优作业的进度。

我们还可以将具有最佳目标指标的结果模型直接部署至端点：

# 部署该模型
predictor = tuner.deploy(initial_instance_count=1, instance_type="ml.m4.xlarge")

# 删除端点，释放资源
tuner.delete_endpoint()

SageMaker Pipelines

发现要查看Pipelines图必须登Studio,所以提前用上了Studio...

Studio布局：

可以说是对JupyterLab的再一次升级，在左侧栏集成了不少SageMaker的功能。

SageMaker Pipelines编排

编排SageMaker Pipelines时，主要要注意一件事：

就是SageMaker Pipeline的各组件也是相互独立的，所以很重要一件事就是，每个组件的输入都是从S3里拿下来的，它的输出也得放回S3去；所以一定要定义好每个组件：

该组件的输入的S3存放路径，以及从S3下载下来后在该组件容器内的保存路径；
该组件的输出在容器内的存放路径，以及把它上传至S3后在S3中的保存路径；

话不多说，走一遍Pipeline吧。

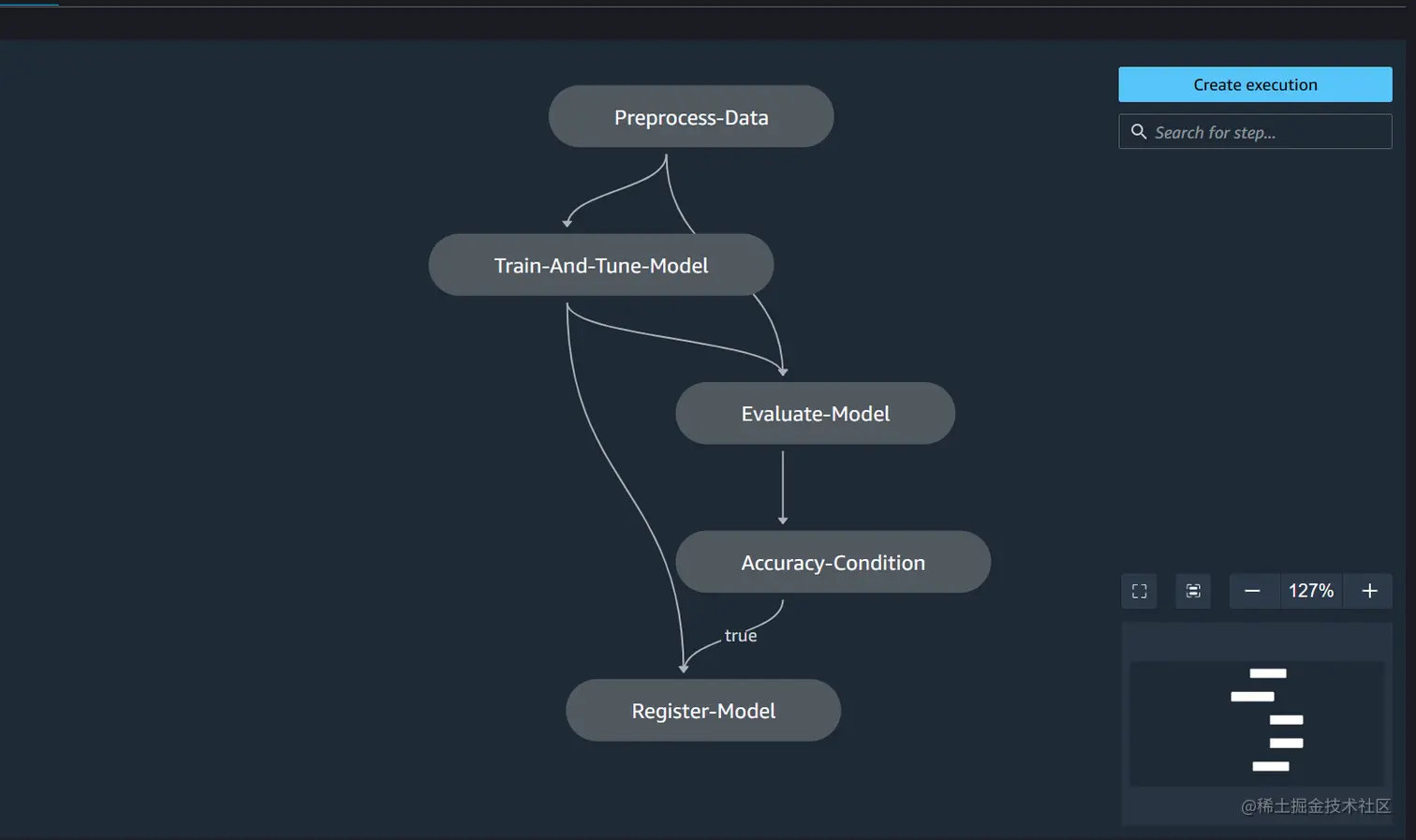

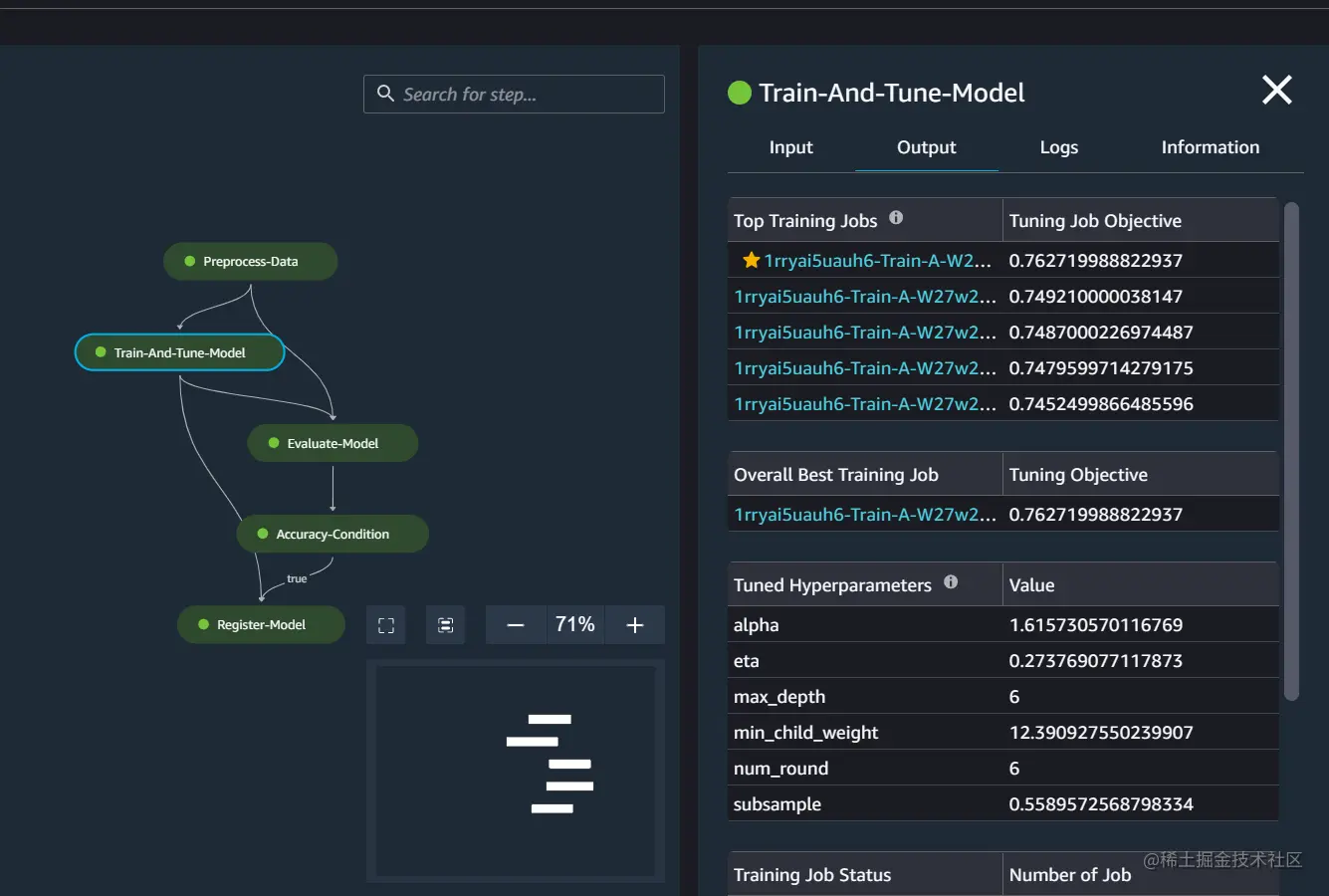

先全览一下整个Pipeline的结构：

我们将：

下载数据并预处理
将预处理后的数据用于对模型的超参调优训练
选取调参结果最优的模型参数，在测试集上评估该模型

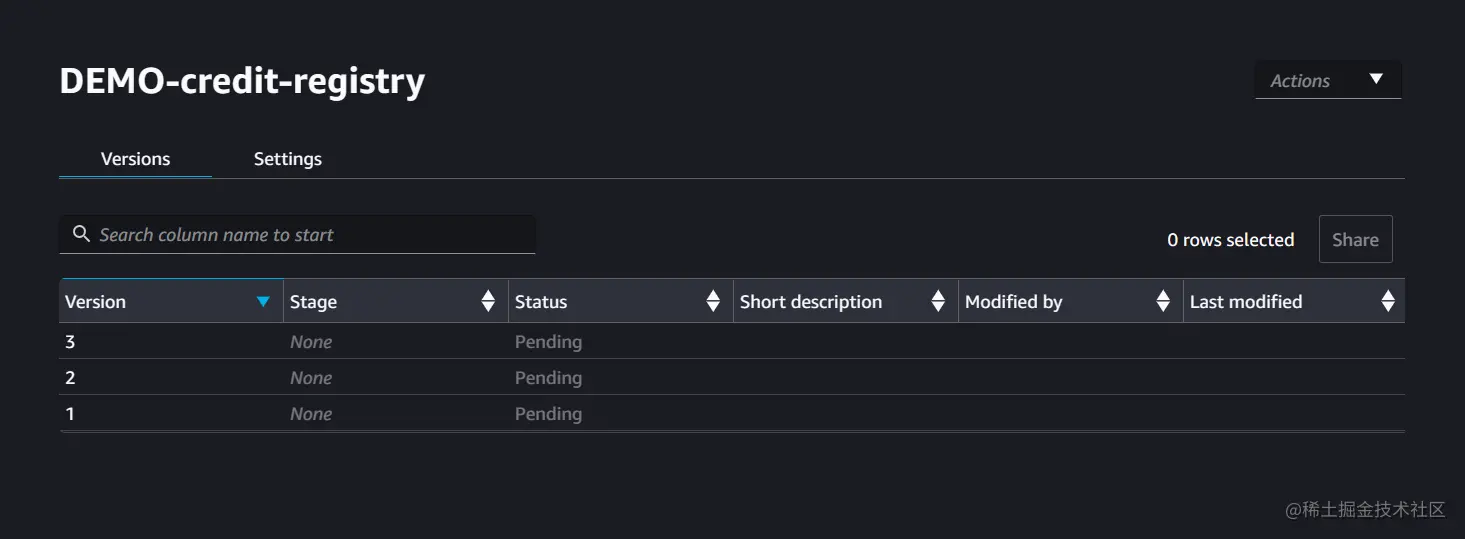

若模型评估的结果高于我们设定的阈值，将模型注册至模型表中；

sagemaker初始化

!pip install -U sagemaker==2.72.1 --quiet

### 各项初始化

import sagemaker
import sagemaker.session

session = sagemaker.session.Session()
region = session.boto_region_name
role = sagemaker.get_execution_role()
bucket = session.default_bucket()

prefix = "paramaterized"  # Prefix to S3 artifacts
pipeline_name = "DEMO-parameterized-pipeline"  # SageMaker Pipeline name
credit_model_group = "DEMO-credit-registry"
churn_model_group = "DEMO-churn-registry"

### 下载之后要用到的数据
!aws s3 cp s3://sagemaker-sample-files/datasets/tabular/uci_statlog_german_credit_data/german_credit_data.csv credit_risk/german_credit_data.csv
!aws s3 cp s3://sagemaker-sample-files/datasets/tabular/synthetic/churn.csv customer_churn/churn-dataset.csv

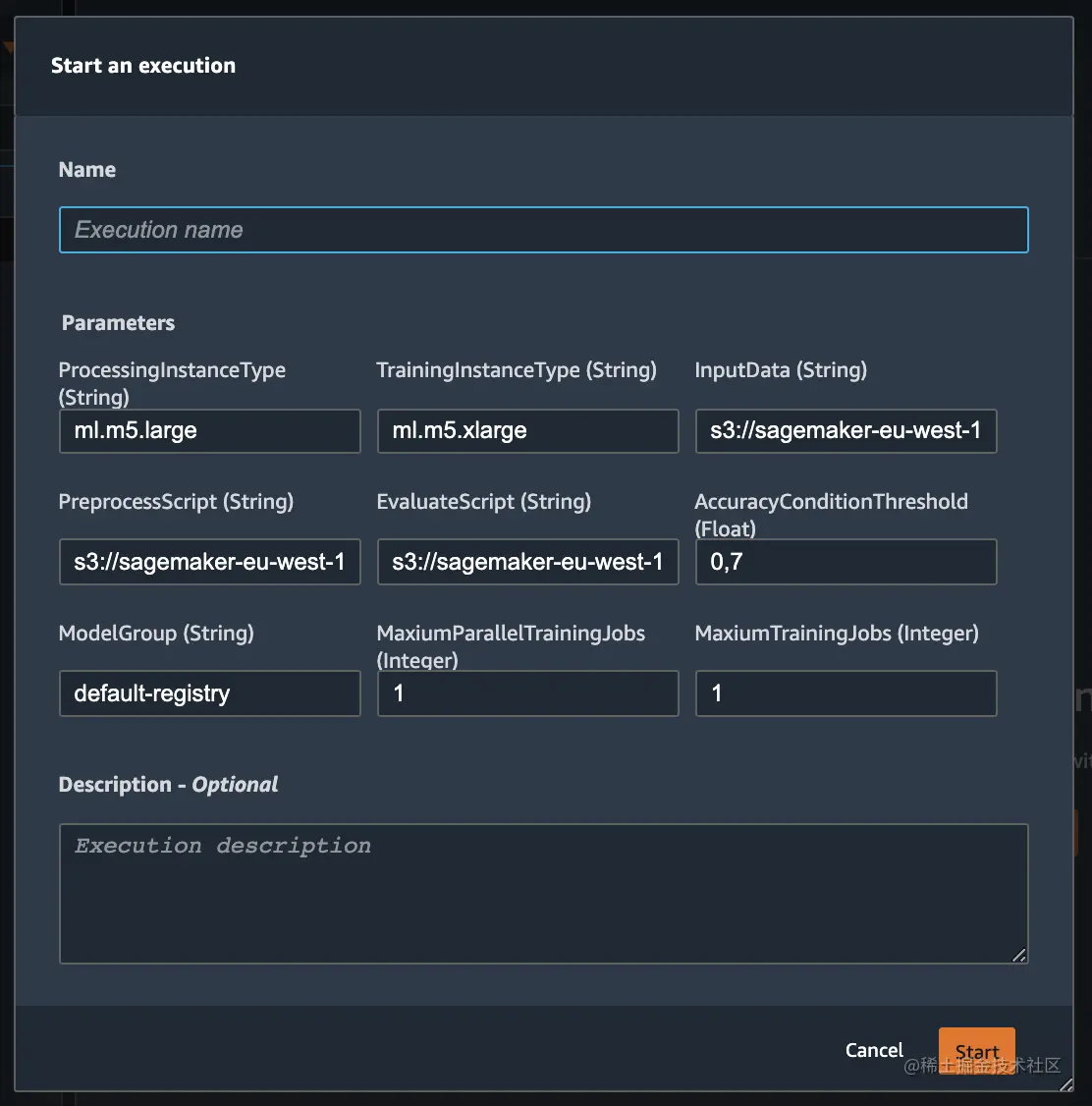

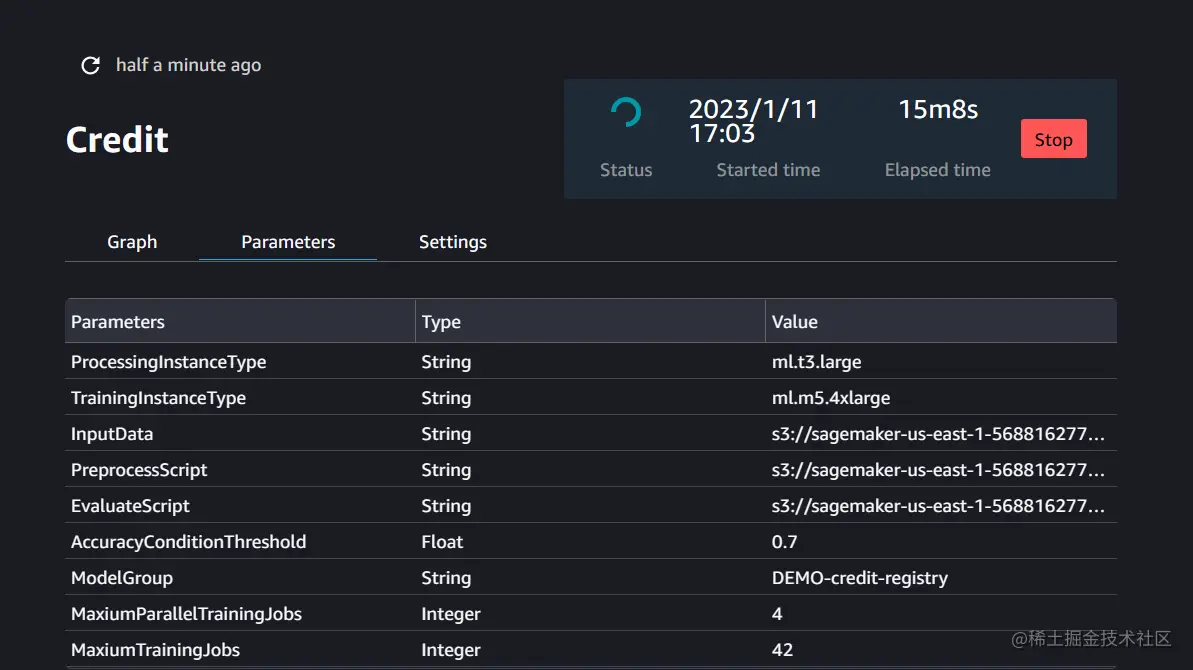

管道参数的定义

这里要说明一下，其实管道参数的定义是之后我们在构建组件的时候，一边编写管道，一边发现有些参数我们并不想写死，然后回头补充的；但是这里为了文章结构清晰，我就先放在最开头了。

SageMaker的管道参数是要用专有Class包裹起来的：

from sagemaker.workflow.parameters import (
    ParameterInteger,
    ParameterString,
    ParameterFloat,
)

# 往哪个注册表注册模型
model_registry_package = ParameterString(name="ModelGroup", default_value="default-registry")

# 输入数据的uri
input_data = ParameterString(name="InputData", default_value="s3://{}/uri/data.csv".format(bucket))

# 预处理脚本的uri
preprocess_script = ParameterString(
    name="PreprocessScript", default_value="s3://{}/uri/preprocess.py".format(bucket)
)

# 模型评估脚本的uri
evaluate_script = ParameterString(
    name="EvaluateScript", default_value="s3://{}/uri/evaluate.py".format(bucket)
)

# 自动调参时，要运行的作业总数
max_training_jobs = ParameterInteger(name="MaxiumTrainingJobs", default_value=1)

# 自动调参时，可并行的最大作业数
max_parallel_training_jobs = ParameterInteger(name="MaxiumParallelTrainingJobs", default_value=1)

# 决定是否向注册表注册模型的精度阈值
accuracy_condition_threshold = ParameterFloat(name="AccuracyConditionThreshold", default_value=0.7)

# 数据预处理时容器所用的计算实例类型
processing_instance_type = ParameterString(
    name="ProcessingInstanceType", default_value="ml.m5.large"
)

# 训练、调参模型时容器所用的计算实例类型
training_instance_type = ParameterString(name="TrainingInstanceType", default_value="ml.m5.xlarge")

数据预处理组件的构建

第一步是对数据进行预处理，写好两份预处理代码并保存：

%%writefile customer_churn/preprocess.py

import logging
import numpy as np
import pandas as pd
import os

logger = logging.getLogger()
logger.setLevel(logging.INFO)

if __name__ == "__main__":
    logger.info("Starting preprocessing.")

    input_data_path = os.path.join("/opt/ml/processing/input", "churn-dataset.csv")

    try:
        os.makedirs("/opt/ml/processing/train")
        os.makedirs("/opt/ml/processing/validation")
        os.makedirs("/opt/ml/processing/test")
    except:
        pass

    logger.info("Reading input data")

# 数据处理
    df = pd.read_csv(input_data_path)
    df = df.drop(["Phone"], axis=1)
    df["Area Code"] = df["Area Code"].astype(object)
    df = df.drop(["Day Charge", "Eve Charge", "Night Charge", "Intl Charge"], axis=1)
    model_data = pd.get_dummies(df)
    model_data = pd.concat(
        [
            model_data["Churn?_True."],
            model_data.drop(["Churn?_False.", "Churn?_True."], axis=1),
        ],
        axis=1,
    )

# 划分数据集
    train_data, validation_data, test_data = np.split(
        model_data.sample(frac=1, random_state=1729),
        [int(0.7 * len(model_data)), int(0.9 * len(model_data))],
    )

# 保存结果
    train_data.to_csv("/opt/ml/processing/train/train.csv", header=False, index=False)
    validation_data.to_csv(
        "/opt/ml/processing/validation/validation.csv", header=False, index=False
    )
    test_data.to_csv("/opt/ml/processing/test/test.csv", header=False, index=False)

以上代码是要干这件事：在容器内，从/opt/ml/processing/input/churn-dataset.csv读取csv文件，数据处理后划分为训练集、验证集、测试集，并分别保存至/opt/ml/processing/train/train.csv,/opt/ml/processing/validation/validation.csv,/opt/ml/processing/test/test.csv;

%%writefile credit_risk/preprocess.py

import logging
import numpy as np
import pandas as pd
import os

logger = logging.getLogger()
logger.setLevel(logging.INFO)

if __name__ == "__main__":
    logger.info("Starting preprocessing.")

    input_data_path = os.path.join("/opt/ml/processing/input", "german_credit_data.csv")

    try:
        os.makedirs("/opt/ml/processing/train")
        os.makedirs("/opt/ml/processing/validation")
        os.makedirs("/opt/ml/processing/test")
    except:
        pass

    logger.info("Reading input data")

    data = pd.read_csv(input_data_path, sep=",")

    model_data = pd.get_dummies(data)

# 划分数据集
    train_data, validation_data, test_data = np.split(
        model_data.sample(frac=1, random_state=1729),
        [int(0.7 * len(model_data)), int(0.9 * len(model_data))],
    )

# 保存结果
    pd.concat(
        [
            train_data["risk_high risk"],
            train_data.drop(["risk_low risk", "risk_high risk"], axis=1),
        ],
        axis=1,
    ).to_csv("/opt/ml/processing/train/train.csv", index=False, header=False)

    pd.concat(
        [
            validation_data["risk_high risk"],
            validation_data.drop(["risk_low risk", "risk_high risk"], axis=1),
        ],
        axis=1,
    ).to_csv("/opt/ml/processing/validation/validation.csv", index=False, header=False)

    pd.concat(
        [test_data["risk_high risk"], test_data.drop(["risk_low risk", "risk_high risk"], axis=1)],
        axis=1,
    ).to_csv("/opt/ml/processing/test/test.csv", index=False, header=False)

以上代码是要干这件事：在容器内，从/opt/ml/processing/input/german_credit_data.csv读取csv文件，数据处理后划分为训练集，验证集、测试集，并分别保存至/opt/ml/processing/train/train.csv,/opt/ml/processing/validation/validation.csv,/opt/ml/processing/test/test.csv;

然后咱们把数据集及数据处理脚本传上S3:

customer_churn_data_uri = session.upload_data(
    path="customer_churn/churn-dataset.csv", key_prefix=prefix + "/data"
)

credit_data_uri = session.upload_data(
    path="credit_risk/german_credit_data.csv", key_prefix=prefix + "/data"
)

churn_preprocess_uri = session.upload_data(
    path="customer_churn/preprocess.py", key_prefix=prefix + "/preprocess/churn"
)

credit_preprocess_uri = session.upload_data(
    path="credit_risk/preprocess.py", key_prefix=prefix + "/preprocess/credit"
)

print("Customer churn data set uploaded to ", customer_churn_data_uri)
print("Credit data set uploaded to ", credit_data_uri)

### print输出：
### Customer churn data set uploaded to  s3://sagemaker-us-east-1-568816277838/paramaterized/data/churn-dataset.csv
### Credit data set uploaded to  s3://sagemaker-us-east-1-568816277838/paramaterized/data/german_credit_data.csv

print("Customer churn preprocessing script uploaded to ", churn_preprocess_uri)
print("Credit preprocessing script uploaded to ", credit_preprocess_uri)

### print输出：
### Customer churn preprocessing script uploaded to  s3://sagemaker-us-east-1-568816277838/paramaterized/preprocess/churn/preprocess.py
### Credit preprocessing script uploaded to  s3://sagemaker-us-east-1-568816277838/paramaterized/preprocess/credit/preprocess.py

然后，我们就可以构建pipeline的第一个组件了：数据预处理组件：

SageMaker对每个组件的Input和Output都是要严格定义的：

其中，input的source是该组件的输入的S3存放路径，destination是S3下载下来后在该组件容器内的保存路径；

outputs的source是该组件的输出在容器内的存放路径，destination是把它上传至S3后在S3中的保存路径；

from sagemaker.sklearn.processing import SKLearnProcessor
from sagemaker.processing import ProcessingInput, ProcessingOutput
from sagemaker.workflow.steps import ProcessingStep
from sagemaker.workflow.functions import Join
from sagemaker.workflow.execution_variables import ExecutionVariables

sklearn_processor = SKLearnProcessor(
    framework_version="0.23-1", role=role, instance_type=processing_instance_type, instance_count=1
)

step_preprocess_data = ProcessingStep(
    name="Preprocess-Data",
    processor=sklearn_processor,
    inputs=[
        ProcessingInput(source=input_data, destination="/opt/ml/processing/input"),
    ],
    outputs=[
        ProcessingOutput(
            output_name="train",
            source="/opt/ml/processing/train",
            destination=Join(
                on="/",
                values=[
                    "s3://{}".format(bucket),
                    prefix,
                    ExecutionVariables.PIPELINE_EXECUTION_ID,
                    "train",
                ],
            ),
        ),
        ProcessingOutput(
            output_name="validation",
            source="/opt/ml/processing/validation",
            destination=Join(
                on="/",
                values=[
                    "s3://{}".format(bucket),
                    prefix,
                    ExecutionVariables.PIPELINE_EXECUTION_ID,
                    "validation",
                ],
            ),
        ),
        ProcessingOutput(
            output_name="test",
            source="/opt/ml/processing/test",
            destination=Join(
                on="/",
                values=[
                    "s3://{}".format(bucket),
                    prefix,
                    ExecutionVariables.PIPELINE_EXECUTION_ID,
                    "test",
                ],
            ),
        ),
    ],
    code=preprocess_script,
)

模型训练、调参组件的构建

然后开始编写训练、调参组件：

from sagemaker.inputs import TrainingInput
from sagemaker.estimator import Estimator
from sagemaker.tuner import HyperparameterTuner, ContinuousParameter, IntegerParameter
from sagemaker.workflow.steps import TuningStep

### 获取用于模型训练的Image
image_uri = sagemaker.image_uris.retrieve(
    framework="xgboost",
    region=region,
    version="1.2-2",
    py_version="py3",
)

### 定义训练Estimator
xgb_estimator = Estimator(
    image_uri=image_uri,
    instance_type=training_instance_type,
    instance_count=1,
    role=role,
    disable_profiler=True,
)

### 封装调参类Tuner
xgb_tuner = HyperparameterTuner(
    estimator=xgb_estimator,
    objective_metric_name="validation:auc",
    hyperparameter_ranges={
        "eta": ContinuousParameter(0, 0.5),
        "alpha": ContinuousParameter(0, 1000),
        "min_child_weight": ContinuousParameter(1, 120),
        "max_depth": IntegerParameter(1, 10),
        "num_round": IntegerParameter(1, 2000),
        "subsample": ContinuousParameter(0.5, 1),
    },
    max_jobs=max_training_jobs,
    max_parallel_jobs=max_parallel_training_jobs,
)

### 构建调参组件
step_tuning = TuningStep(
    name="Train-And-Tune-Model",
    tuner=xgb_tuner,
    inputs={
        "train": TrainingInput(
        s3_data=step_preprocess_data.properties.ProcessingOutputConfig.Outputs["train"].S3Output.S3Uri,
        content_type="text/csv",
        ),
        "validation": TrainingInput(
        s3_data=step_preprocess_data.properties.ProcessingOutputConfig.Outputs["validation"].S3Output.S3Uri,
        content_type="text/csv",
        ),
    },
)

训练组件将分别读取"train"通道下的训练集数据的s3 uri保存路径，及"validation"通道下的验证集数据s3 uri保存路径；

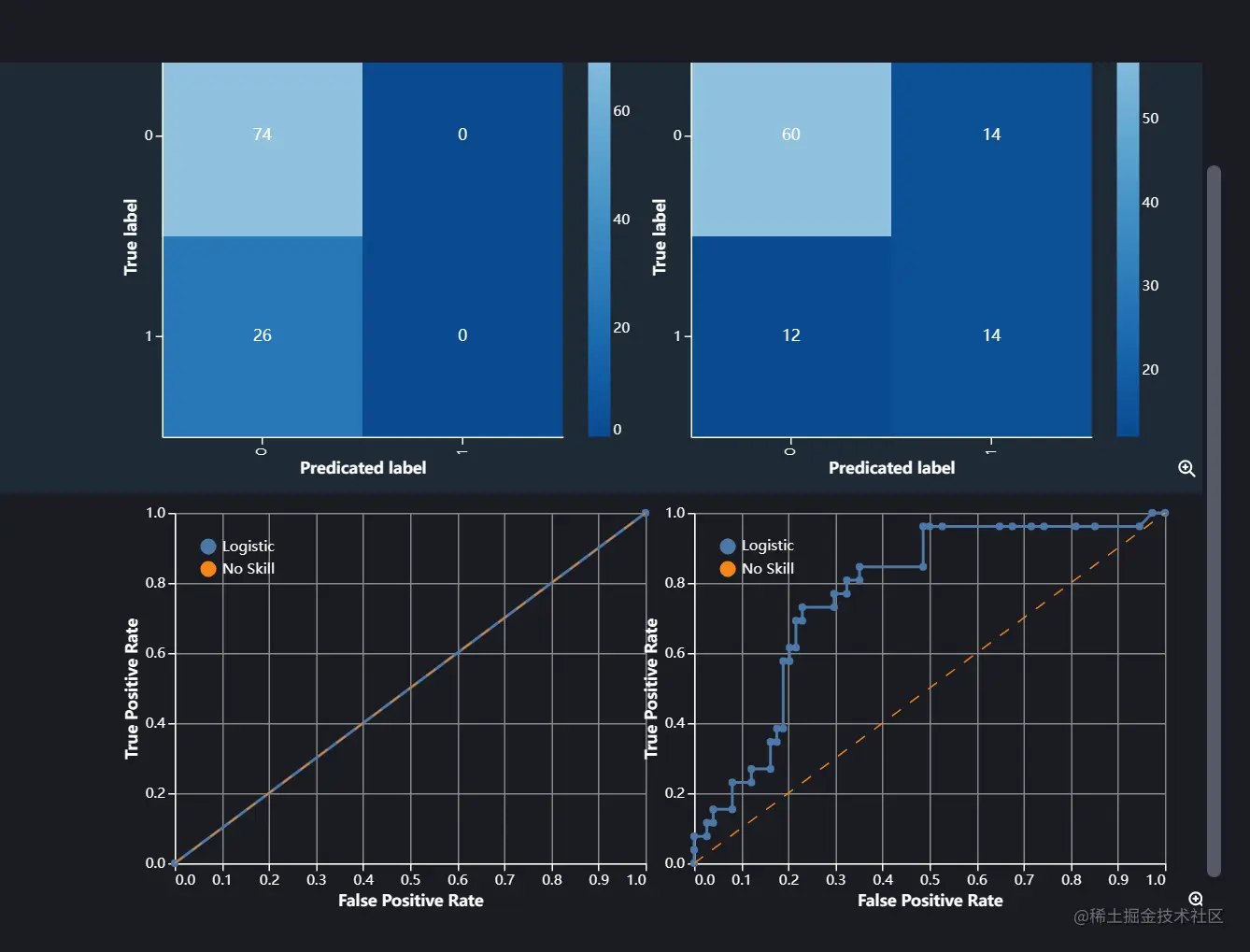

模型评估组件的构建

训练模型后，通常会在将模型注册到模型注册表之前，先在测试集上评估模型。这可确保模型注册表不会充斥着性能不佳的模型版本。

所以开始编写模型评估组件，这部分也叫做ProcessingStep：

模型评估组件由以下几部分组成：

processor： 可以看作训练组件中的Estimator，我们会选择和训练Estimator相同的image_uri,但不一定会指定相同的instance_type
PropertyFile： 通过PropertyFile指定了processing step的输出；
inputs: 通常需要加载测试集的s3 uri路径，并通过调用TuningStep类获取模型最优参数的s3 uri路径；
outputs: outputs定义了输出文件的source路径（容器内路径）和destination路径（s3路径），而PropertyFile则指定了具体的输出文件；
code： 模型评估代码；

写好一份评估代码：

%%writefile evaluate.py

import json
import logging
import pathlib
import pickle
import tarfile
import numpy as np
import pandas as pd
import xgboost

from sklearn.metrics import (
    accuracy_score,
    precision_score,
    recall_score,
    confusion_matrix,
    roc_curve,
)

logger = logging.getLogger()
logger.setLevel(logging.INFO)
logger.addHandler(logging.StreamHandler())


if __name__ == "__main__":
    model_path = "/opt/ml/processing/model/model.tar.gz"
    with tarfile.open(model_path) as tar:
        tar.extractall(path="..")

    logger.debug("Loading xgboost model.")
    model = pickle.load(open("xgboost-model", "rb"))

    logger.debug("Loading test input data.")
    test_path = "/opt/ml/processing/test/test.csv"
    df = pd.read_csv(test_path, header=None)

    logger.debug("Reading test data.")
    y_test = df.iloc[:, 0].to_numpy()
    df.drop(df.columns[0], axis=1, inplace=True)
    X_test = xgboost.DMatrix(df.values)

    logger.info("Performing predictions against test data.")
    prediction_probabilities = model.predict(X_test)
    predictions = np.round(prediction_probabilities)

    precision = precision_score(y_test, predictions, zero_division=1)
    recall = recall_score(y_test, predictions)
    accuracy = accuracy_score(y_test, predictions)
    conf_matrix = confusion_matrix(y_test, predictions)
    fpr, tpr, _ = roc_curve(y_test, prediction_probabilities)

    logger.debug("Accuracy: {}".format(accuracy))
    logger.debug("Precision: {}".format(precision))
    logger.debug("Recall: {}".format(recall))
    logger.debug("Confusion matrix: {}".format(conf_matrix))

    # Available metrics to add to model: https://docs.aws.amazon.com/sagemaker/latest/dg/model-monitor-model-quality-metrics.html
    report_dict = {
        "binary_classification_metrics": {
            "accuracy": {"value": accuracy, "standard_deviation": "NaN"},
            "precision": {"value": precision, "standard_deviation": "NaN"},
            "recall": {"value": recall, "standard_deviation": "NaN"},
            "confusion_matrix": {
                "0": {"0": int(conf_matrix[0][0]), "1": int(conf_matrix[0][1])},
                "1": {"0": int(conf_matrix[1][0]), "1": int(conf_matrix[1][1])},
            },
            "receiver_operating_characteristic_curve": {
                "false_positive_rates": list(fpr),
                "true_positive_rates": list(tpr),
            },
        },
    }

    output_dir = "/opt/ml/processing/evaluation"
    pathlib.Path(output_dir).mkdir(parents=True, exist_ok=True)

    evaluation_path = f"{output_dir}/evaluation.json"
    with open(evaluation_path, "w") as f:
        f.write(json.dumps(report_dict))

以上代码将分别加载模型及测试集，评估得到模型的各项指标，以json的形式组织，并最终保存在/opt/ml/processing/evaluation/evaluation.json中;

上传该代码：

evaluate_script_uri = session.upload_data(path="evaluate.py", key_prefix=prefix + "/evaluate")

print("Evaluation script uploaded to ", evaluate_script_uri)

### print输出：
### Evaluation script uploaded to  s3://sagemaker-us-east-1-568816277838/paramaterized/evaluate/evaluate.py

构建模型评估组件：

from sagemaker.processing import ScriptProcessor
from sagemaker.workflow.properties import PropertyFile

evaluate_model_processor = ScriptProcessor(
    image_uri=image_uri,
    command=["python3"],
    instance_type=processing_instance_type,
    instance_count=1,
    role=role,
)

evaluation_report = PropertyFile(
    name="EvaluationReport", output_name="evaluation", path="evaluation.json"
)

step_evaluate_model = ProcessingStep(
    name="Evaluate-Model",
    processor=evaluate_model_processor,
    inputs=[
        ProcessingInput(
            source=step_tuning.get_top_model_s3_uri(top_k=0, s3_bucket=bucket),
            destination="/opt/ml/processing/model",
        ),
        ProcessingInput(
            source=step_preprocess_data.properties.ProcessingOutputConfig.Outputs[
                "test"
            ].S3Output.S3Uri,
            destination="/opt/ml/processing/test",
        ),
    ],
    outputs=[
        ProcessingOutput(
            output_name="evaluation",
            source="/opt/ml/processing/evaluation",
            destination=Join(
                on="/",
                values=[
                    "s3://{}".format(bucket),
                    prefix,
                    ExecutionVariables.PIPELINE_EXECUTION_ID,
                    "evaluation-report",
                ],
            ),
        ),
    ],
    code=evaluate_script,
    property_files=[evaluation_report],
)

模型注册组件的构建

然后，构建模型注册组件：如果训练的模型满足模型性能要求，则会向模型注册表注册新的模型版本以进行进一步分析。

from sagemaker.model_metrics import MetricsSource, ModelMetrics
from sagemaker.workflow.step_collections import RegisterModel

model_metrics = ModelMetrics(
    model_statistics=MetricsSource(
        s3_uri=Join(
            on="/",
            values=[
            step_evaluate_model.arguments["ProcessingOutputConfig"]["Outputs"][0]["S3Output"]["S3Uri"],
            "evaluation.json",
            ],
        ),
        content_type="application/json",
    )
)

step_register_model = RegisterModel(
    name="Register-Model",
    estimator=xgb_estimator,
    model_data=step_tuning.get_top_model_s3_uri(top_k=0, s3_bucket=bucket),
    content_types=["text/csv"],
    response_types=["text/csv"],
    inference_instances=["ml.m4.xlarge"],
    transform_instances=["ml.m4.xlarge"],
    model_package_group_name=model_registry_package,
    model_metrics=model_metrics,
)

RegisterModel模型注册组件有以下几个重要参数：

model_metrics： 为了能在模型注册表里查看到模型指标，我们得使用在评估步骤中创建的评估报告创建模型指标对象。然后，创建注册模型步骤。
model_package_group_name： 注册表名；
estimator： 即上文用于模型训练时的Estimator；
model_data： 调参步骤时最优参数的s3 uri保存路径；
inference_instances： 用于实时推理的实例类型；
transform_instances： 用于transformation任务、以及在endpoint上部署模型的实例类型；

其中，ModelMetrics将获取评估步骤中evaluation.json的s3 uri路径以创建模型指标对象。

之后，注册后的模型可以在注册表中查看到accuracy、precision、recall、confusion_matrix及roc曲线；

向管道添加条件

向管道添加条件是通过 ConditionStep 完成的；我们只想向模型注册表注册满足准确性条件的新模型版本。

from sagemaker.workflow.conditions import ConditionGreaterThanOrEqualTo
from sagemaker.workflow.condition_step import ConditionStep
from sagemaker.workflow.functions import JsonGet

cond_gte = ConditionGreaterThanOrEqualTo(
    left=JsonGet(
        step_name=step_evaluate_model.name,
        property_file=evaluation_report,
        json_path="binary_classification_metrics.accuracy.value",
    ),
    right=accuracy_condition_threshold,
)

step_cond = ConditionStep(
    name="Accuracy-Condition",
    conditions=[cond_gte],
    if_steps=[step_register_model],
    else_steps=[],
)

在ConditionStep中，我们通过判断是否满足conditions，决定是否执行if_steps或else_steps；

其中，对conditions，我们使用ConditionGreaterThanOrEqualTo类完成：通过读取step_evaluate_model生成的property_file中的binary_classification_metrics.accuracy.value（Json字典索引，不清楚的翻一下evaluate.py中的dict部分就明白了），若该值大于我们自定义的accuracy_condition_threshold，将执行if_steps：即模型注册。

管道创建

该部分代码较清晰，不解释：

from sagemaker.workflow.pipeline import Pipeline

pipeline = Pipeline(
    name=pipeline_name,
    parameters=[
        processing_instance_type,
        training_instance_type,
        input_data,
        preprocess_script,
        evaluate_script,
        accuracy_condition_threshold,
        model_registry_package,
        max_parallel_training_jobs,
        max_training_jobs,
    ],
    steps=[step_preprocess_data, step_tuning，step_evaluate_model, step_cond],
)

pipeline.upsert(role_arn=role)

创建管道后，我们可以通过UI后者SDK启动管道：

SDK启动：

pipeline.start(
    execution_display_name="Credit",
    parameters=dict(
        InputData=credit_data_uri,
        PreprocessScript=credit_preprocess_uri,
        EvaluateScript=evaluate_script_uri,
        AccuracyConditionThreshold=0.2,
        MaxiumParallelTrainingJobs=2,
        MaxiumTrainingJobs=4,
        ModelGroup=credit_model_group,
    ),
)

UI启动：

启动后，等待它的跑通：

我们可以查看某组件的运行结果：

上图即展示了调参步骤时的调参最优结果及参数；

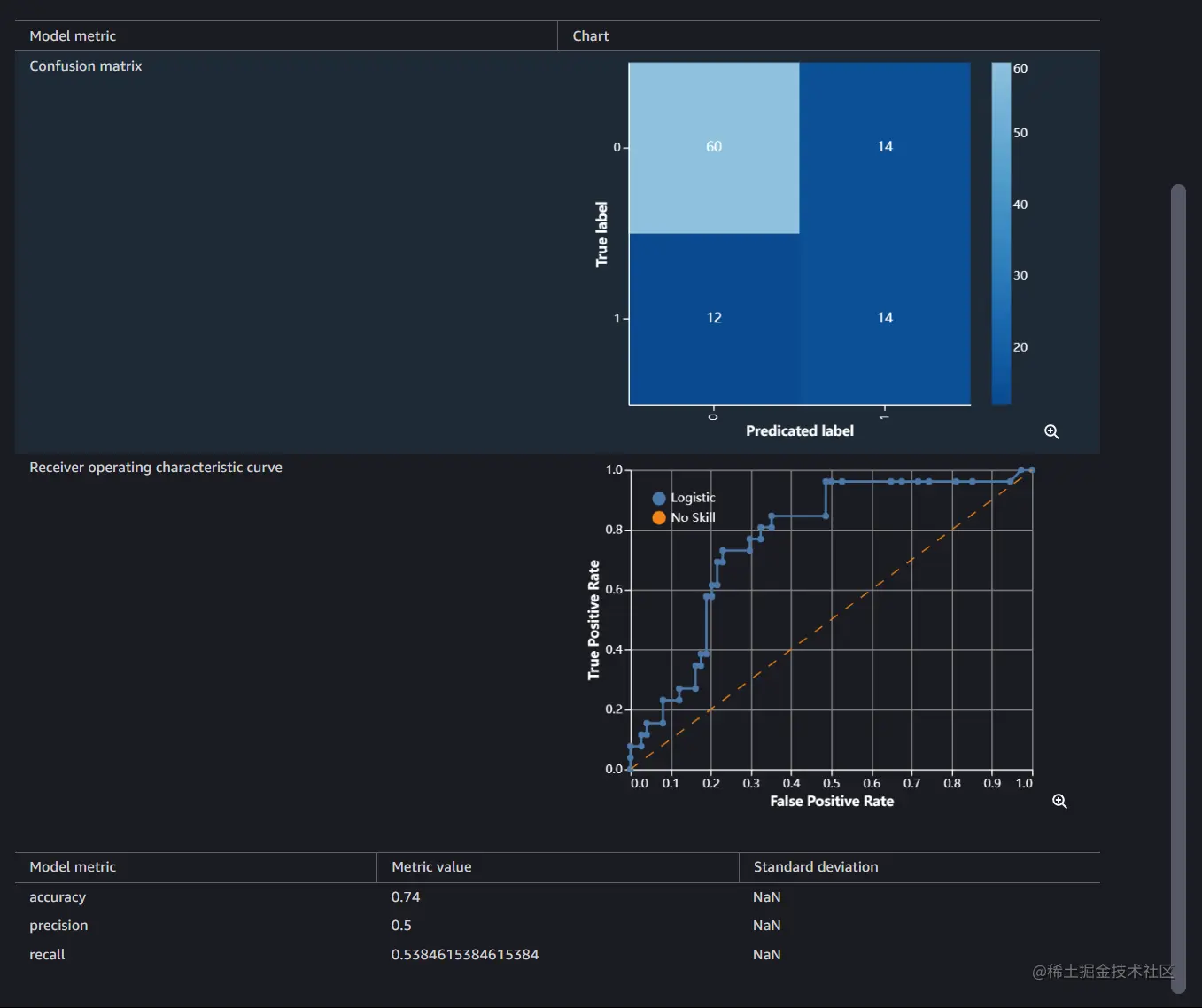

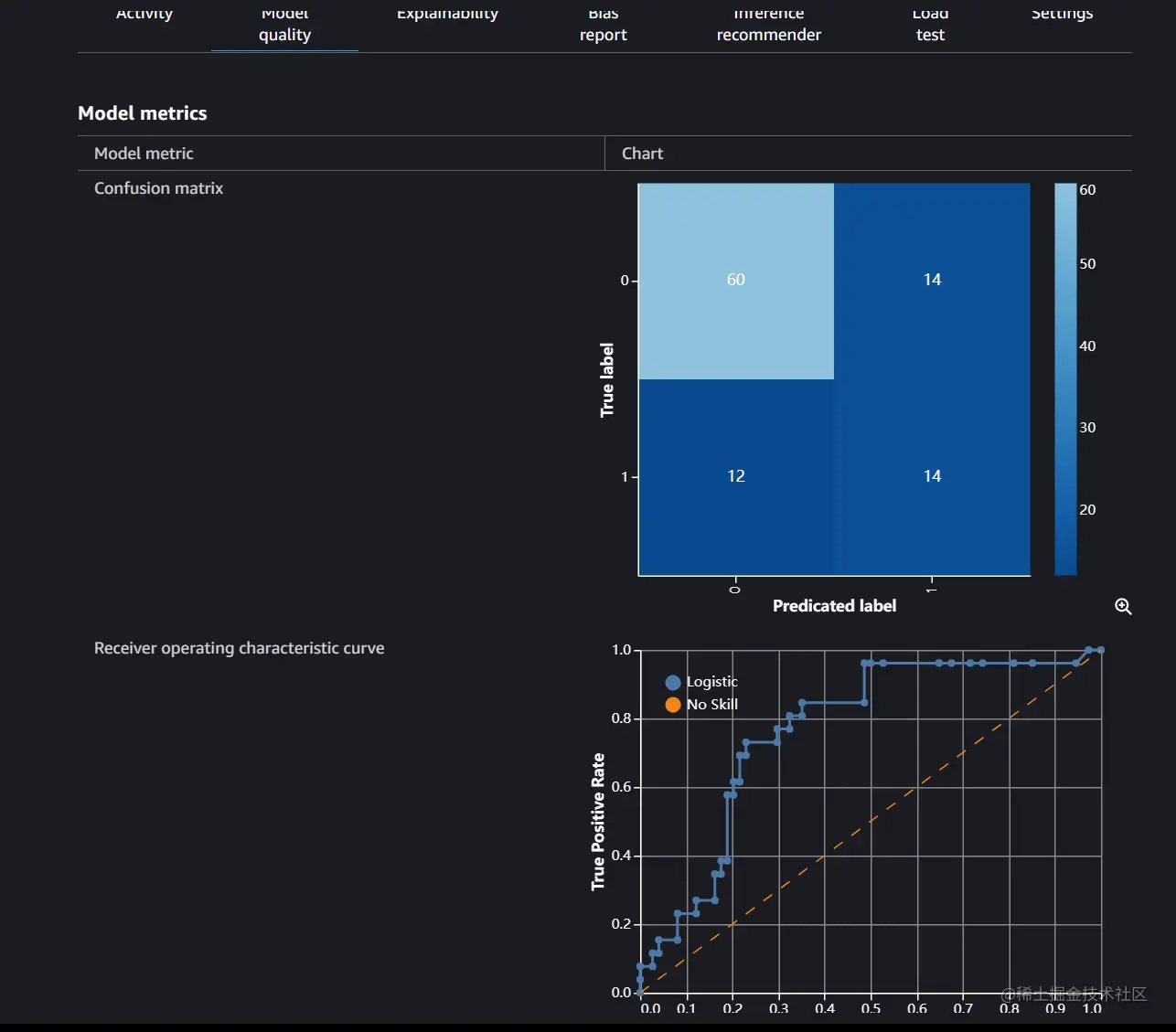

管道最终跑通后，我们可以在模型注册表里查看我们的模型，及模型评估可视化报告：

我们还可以勾选多个模型，比较它们的结果：

SageMaker Pipeline的总体逻辑

上面部分，我写了非常长的内容记录了Pipeline的跑通过程及其代码细节，便于之后想要跑通自己的SageMaker Pipeline的人借鉴参考。

记录完细节后，我们再整体盘一下它的编排逻辑：

其实它的编排逻辑很清晰，定义每个组件时，最重要的三个部分:

inputs；
outputs；
执行部分；

其中，inputs和outputs分别要定义它的source和destination,即这个组件的输入和输出"从哪来，到哪去"的问题：它往往需要从s3上加载inputs到容器内，然后在把输出从容器内放回s3中；

（注：相比之下，Kubeflow的Elyra就方便多了，它默认为一个pipeline的所有组件都配置了一个s3工作环境,即所有组件都工作在一个ELyra动态创建并分配的bucket内，如果你希望某个组件的输出可以被其他组件获取，你只要在组件Properity的output files写明它的容器内路径，Elyra就会将其永久保存至bucket内）

这在使组件标准化的同时，也不可避免地造成了开发时的繁琐。

执行部分主要分为两种：

对于数据预处理、模型评估等组件，通常做法是写好code后，将其上传至s3中，然后由组件加载；
对于模型训练、调参组件，则通常需要将模型训练代码包装成一个image,在Estimator中写明它的image uri，可以是Amazon的ECR或者dockerhub；

SageMaker Pipeline的开发不便之处

关于实例限制

u1s1，SageMaker在数据预处理，模型训练，模型评估时，总是要指定运行实例类型；这就造成了我们开发的不便：

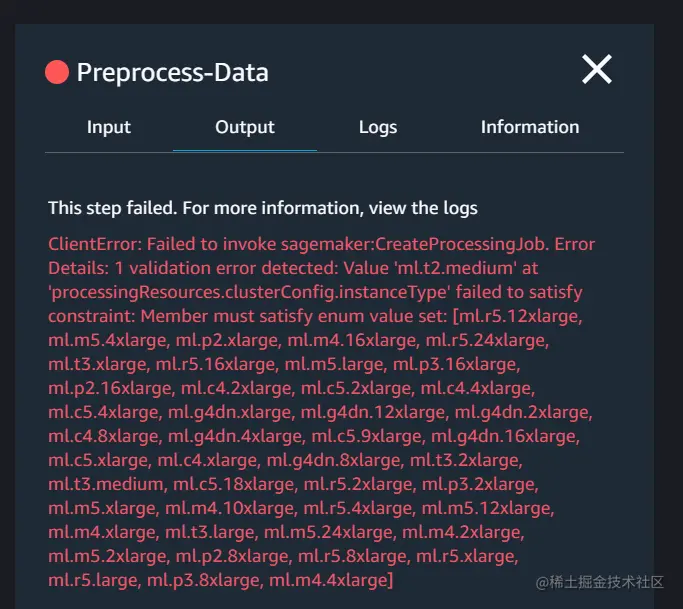

第一种不便：该实例类型不可用在这件事上：

SageMaker很神奇的是，它为数据预处理、模型训练、模型评估、模型注册后所指定的inference_instances，transform_instances都做了实例限制；而且我TM全都碰到了一遍。

不过这问题还好，我只要对着列表排查下就好了；

第二种不便就更难受了：

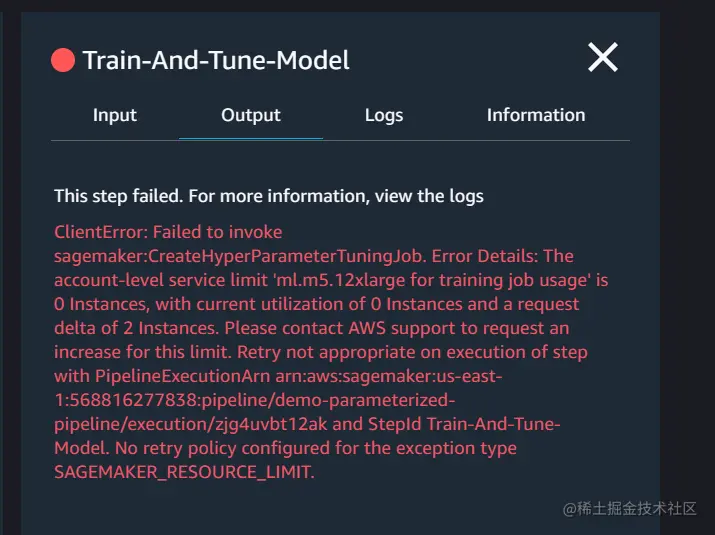

AWS账号资源被限制了：ml.m5.12xlarge我申请了两个，但是资源限制为0。

所以你还得登号去查看你的资源限制；

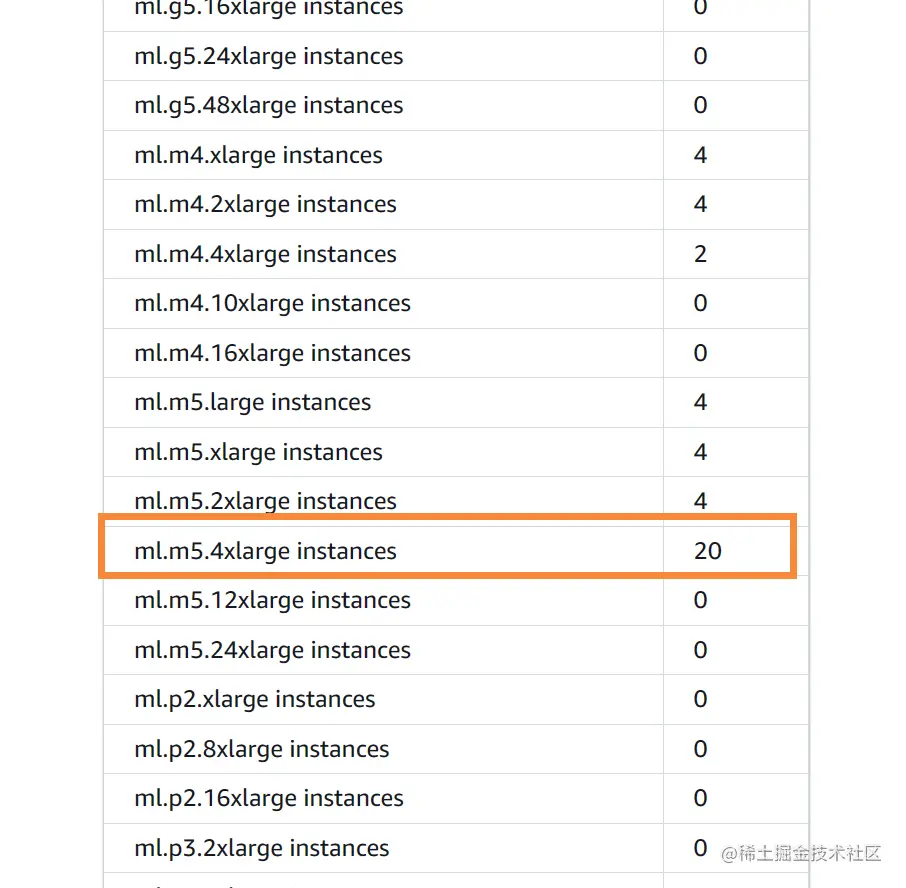

但是这个资源限制也很模糊：比如Amazon的官网上是这么写的，每个初始账号可用于training Job的ml.m5.4xlage是20个：

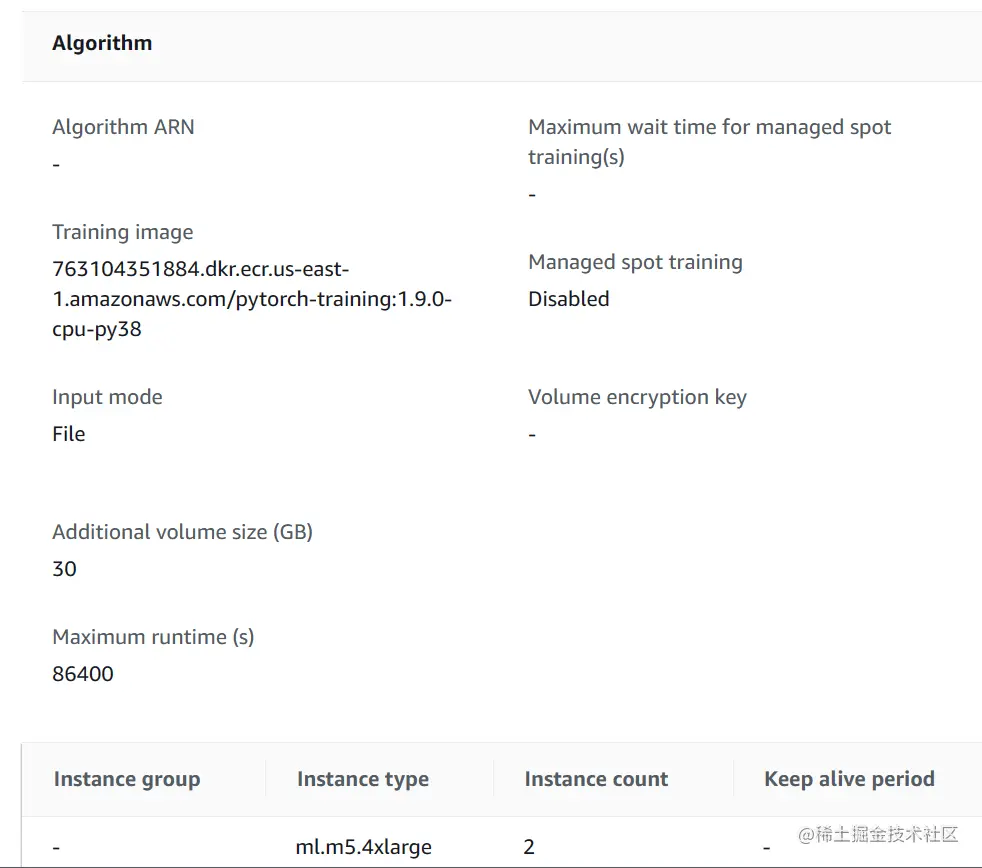

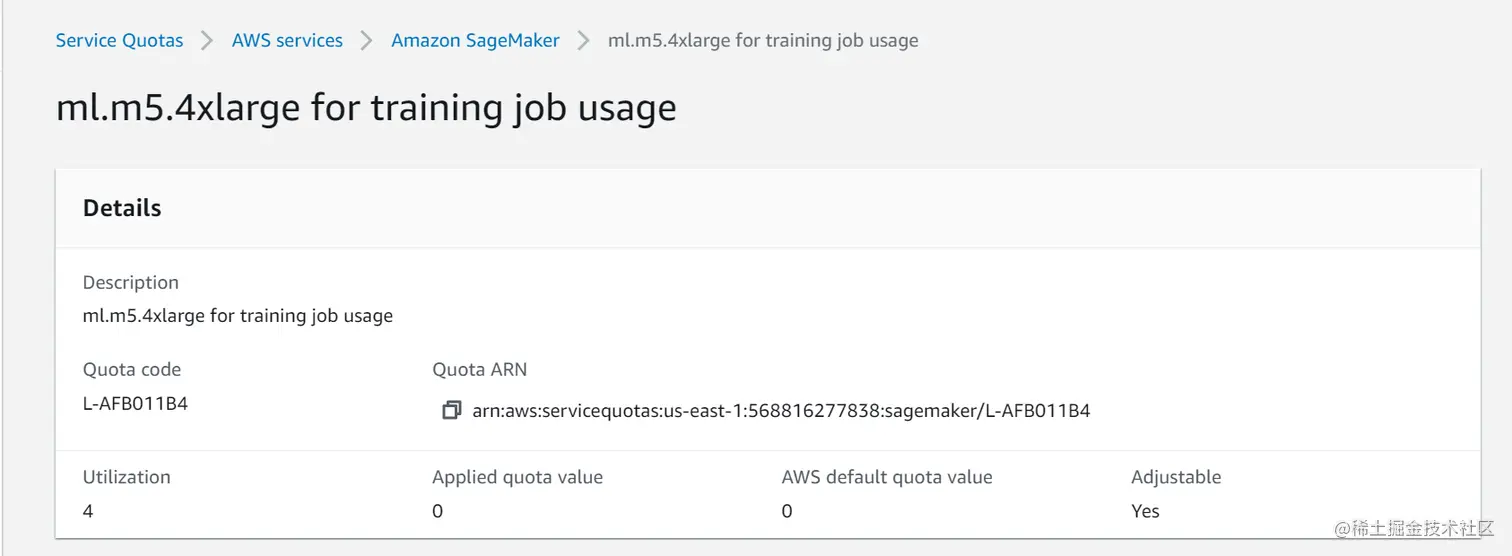

但是，我账号这儿显示：

我的配额只有0个；但好玩的是，我明明配额只有0个，可是这里还显示，我正使用4个；

这是因为我正在并行4个调参任务：

反正这一块就做的挺迷吧。

关于模型训练Estimator

模型训练Estimator部分，要填image_uri，这点就很难受了；也就是我写个模型训练代码，还得把它封装成iamge提交；这很不方便训练代码的迭代。

当然，Amazon的Python SDK还是基于Estimator做了一定的封装，比如对Pytorch框架，它专门开发了基于Estimator的更高层Pytorch类，你写好pytorch代码后，通过entry_point指定代码文件，就行了；

但是本质逻辑还是不变的：

它会替你封装一个image:即附加了你的训练代码文件的Pytorch镜像；然后在Estimator里填上这个image的uri；但不管这么说，对于我们开发来说，也算是更方便了吧。

SageMaker的无代码开发

我这里发现SageMaker的无代码开发，跟Kubeflow的无代码开发毛病简直是一样的：就是还不如有代码。

这里截图一下它的training Job创建和Hyperparameter tuning jobs创建界面；

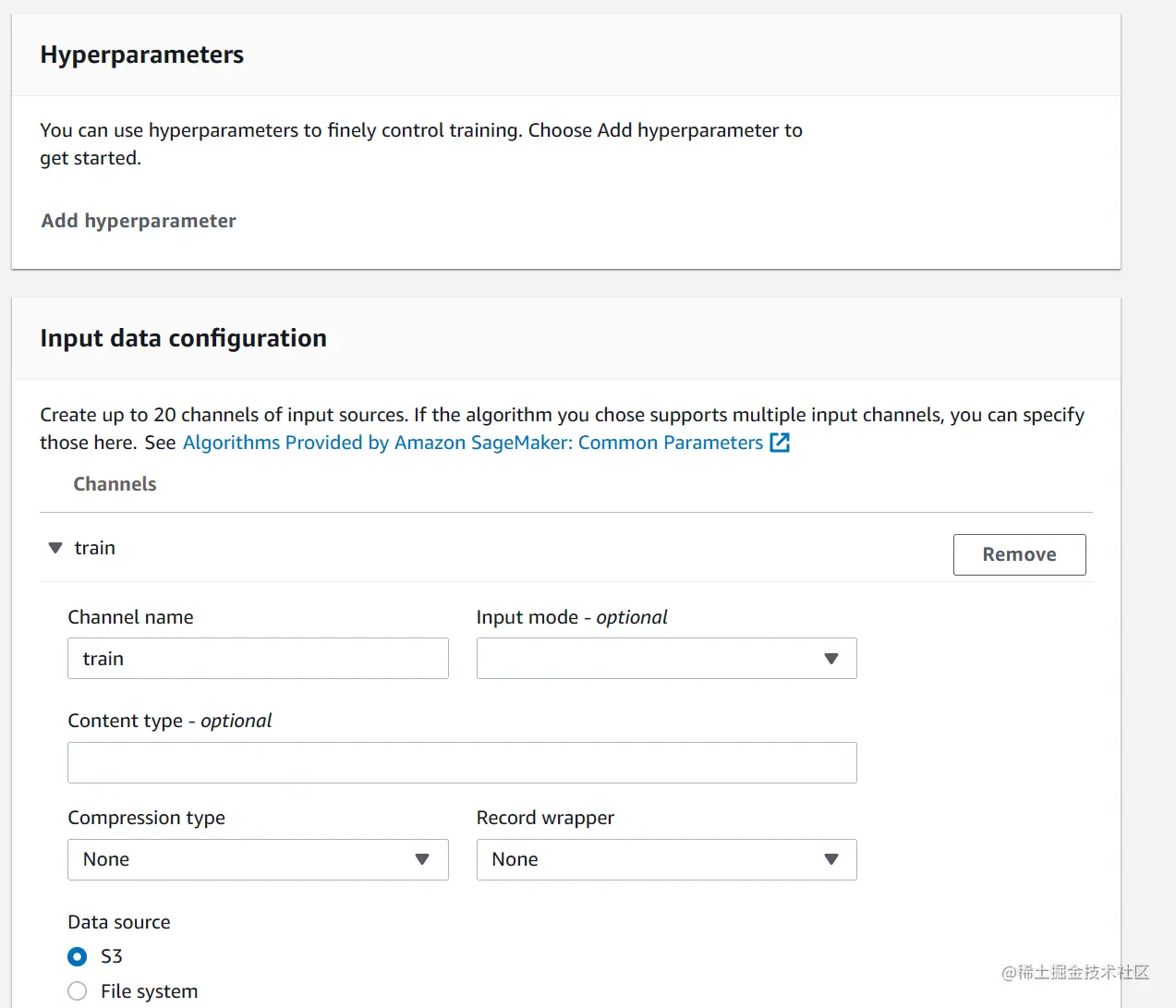

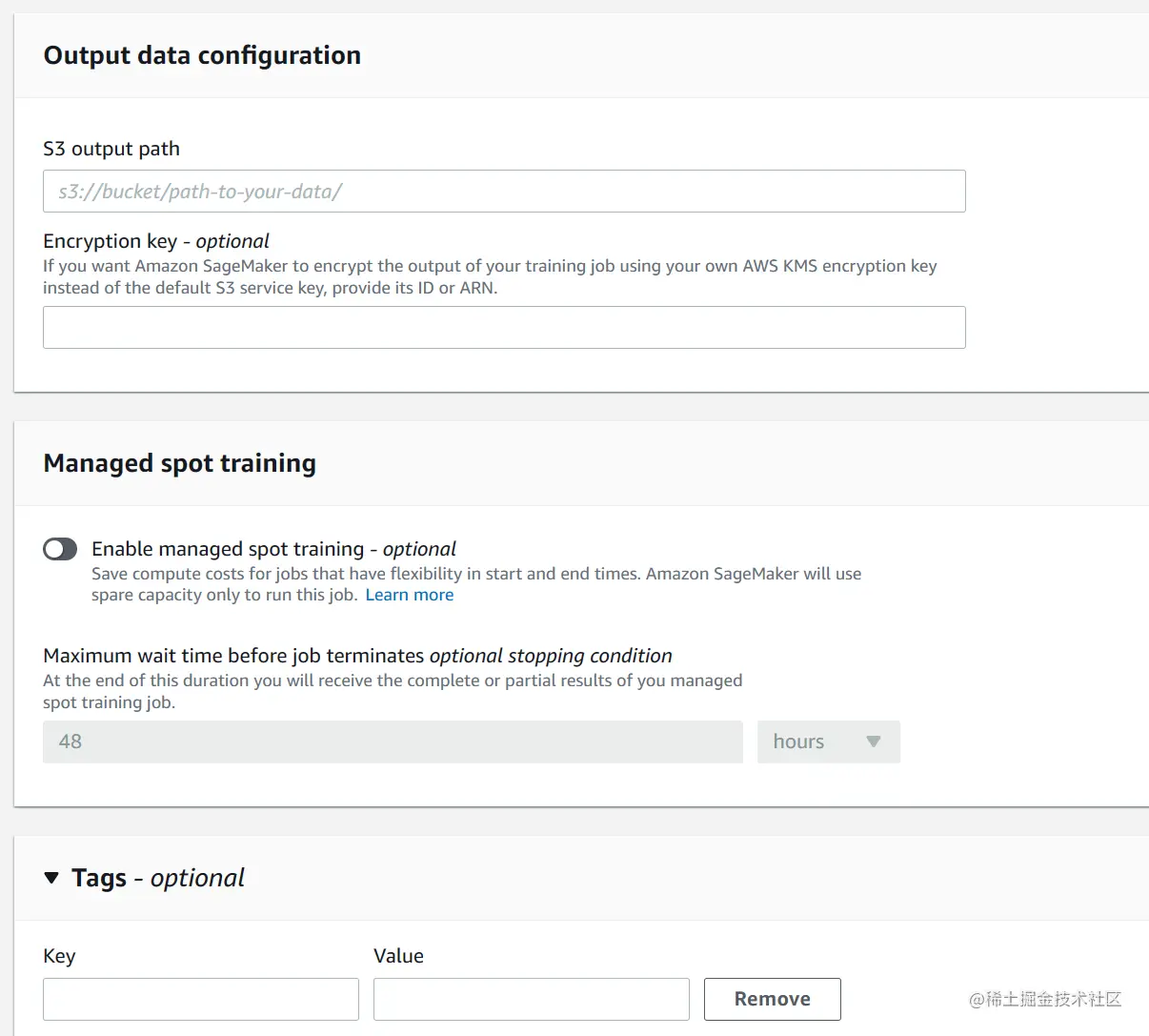

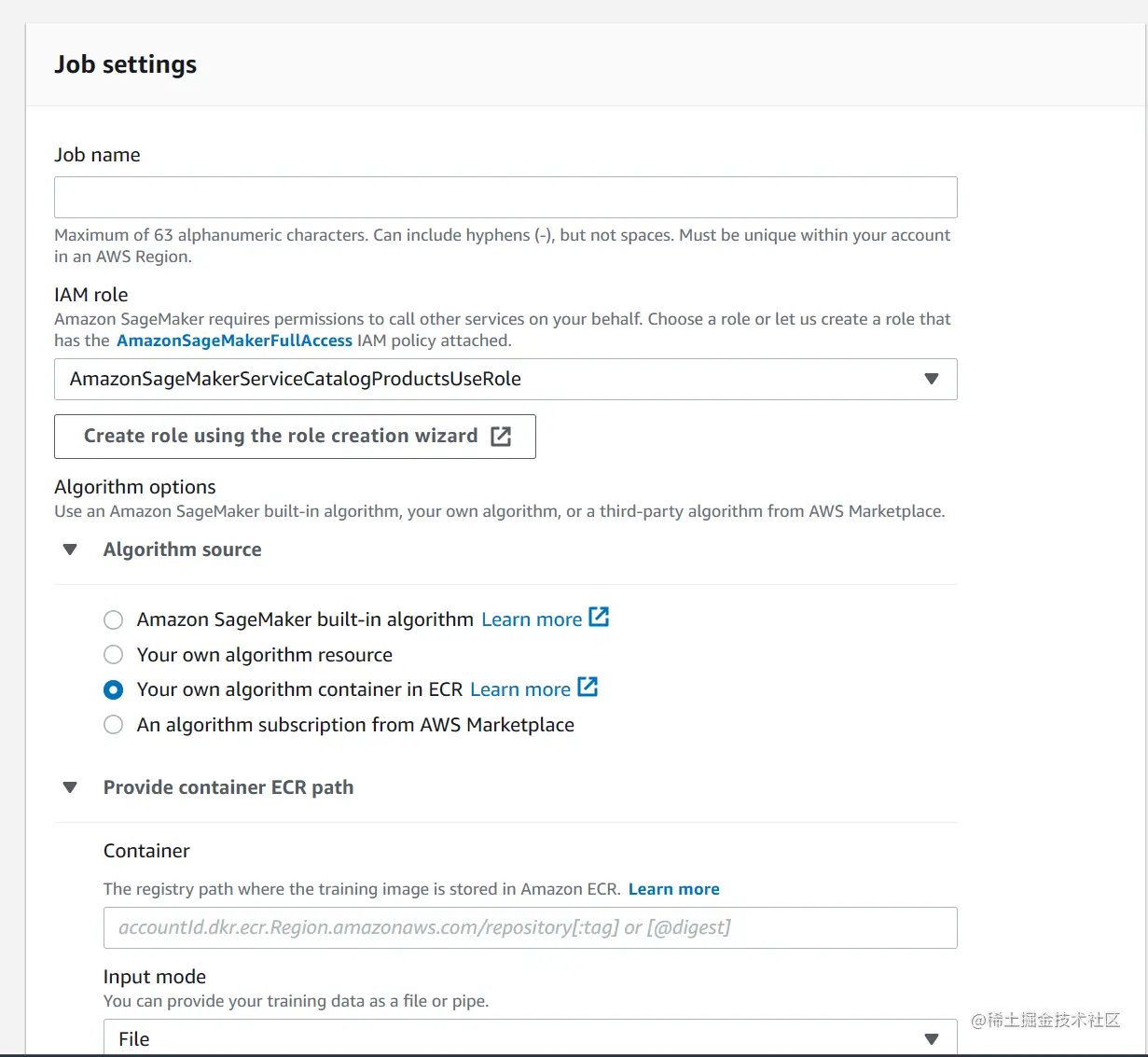

training Job创建界面：

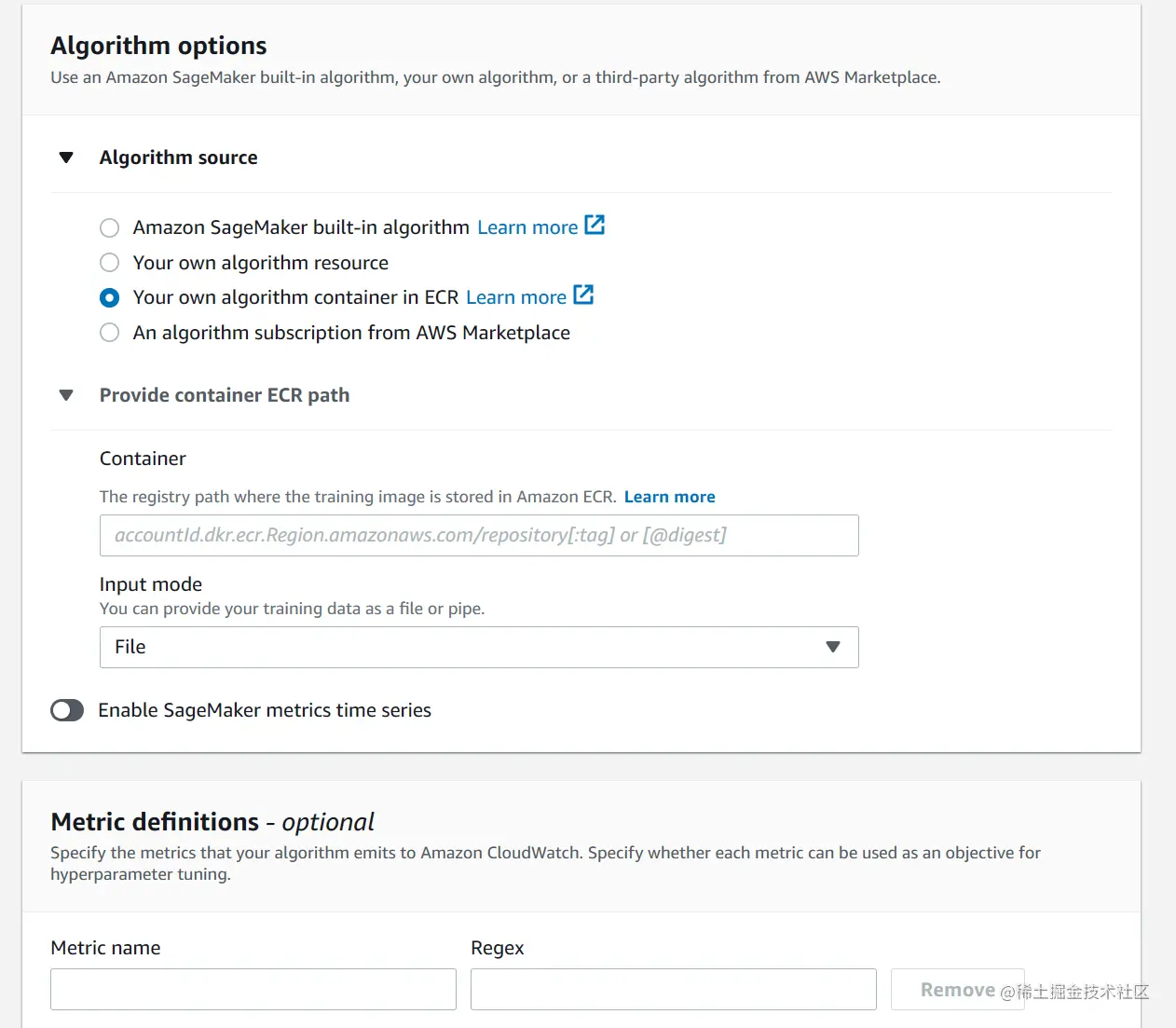

Hyperparameter tuning jobs创建界面：

你可以惊喜地发现，用代码得写的内容，这儿一个不落都得写上；

而且还带来了两个麻烦点：

用代码你可以边开发边想想该这么写Metirc的Regex，Obejective啥的；但无代码开发你这直接对着框框填，就非常不直观。
无代码开发这边的训练Container，就真的只能填你的training Image 的 Amazon ECR了；我们用Python SDK,还可以利用Pytorch等高级类回避这个镜像构建上传的麻烦。

所以我觉得这个无代码开发就还不如代码开发了。

Amazon SageMaker初体验（一）
