波导优化设计
想要通过设计隔片的不同位置来看端口3,2,1的输出功率，利用优化设计找到隔片的位置使得Port3的输出功率是Port2的2倍。
输出功率分别用S幅度值的平方表示。
-
删除扫频设置项，因为前面在力场分析里，看的是8-10GHz频段内的场强，现在要锁定的是10GHz情况下。
在项目树中的Analysis下的Setup1中删除Sweep1（右键，Delete）并保存。
-
参数扫描分析，找到端口的输出功率随着隔片位置的变化而变化的关系。
点击项目树下的Optimetrics右键，选择Add->Parametric，添加扫描变量和输出变量。点击Add添加扫描变量，Variable选择之前定义的Offset变量，默认Linear Step，从0-1in，步长0.1in，点击Add->Ok。
点击窗口中的Options选项卡，勾选Save Fields And Mesh（在进行扫描分析的时候，每计算一次，它的电场分布都会被保存下来）。点击Calculations选项卡，定义输出变量，点击Setup Calculations,点击Output Variables，输入输出变量名，第一个Power11，在Expression中输入表达式，这里直接选择Quantities里的S(p1,p1)，并选择Function栏中的mag幅度函数作用，点击Insert Into Expression按钮，输入*乘号，再点击插入表达式，最终表达式就为 mag(S(p1,p1)) * mag(S(p1,p1)) 。点击Add按钮就添加成功了。
同理Power21 = mag(S(p2,p1))*mag(S(p2,p1)) ； Power31 = mag(S(p3,p1)) *mag(S(p3,p1))。点击Done按钮，再点击Done按钮，点击确定按钮。
点击项目树下的Optimetrics下的ParametricSetup1右键，选择Analyze

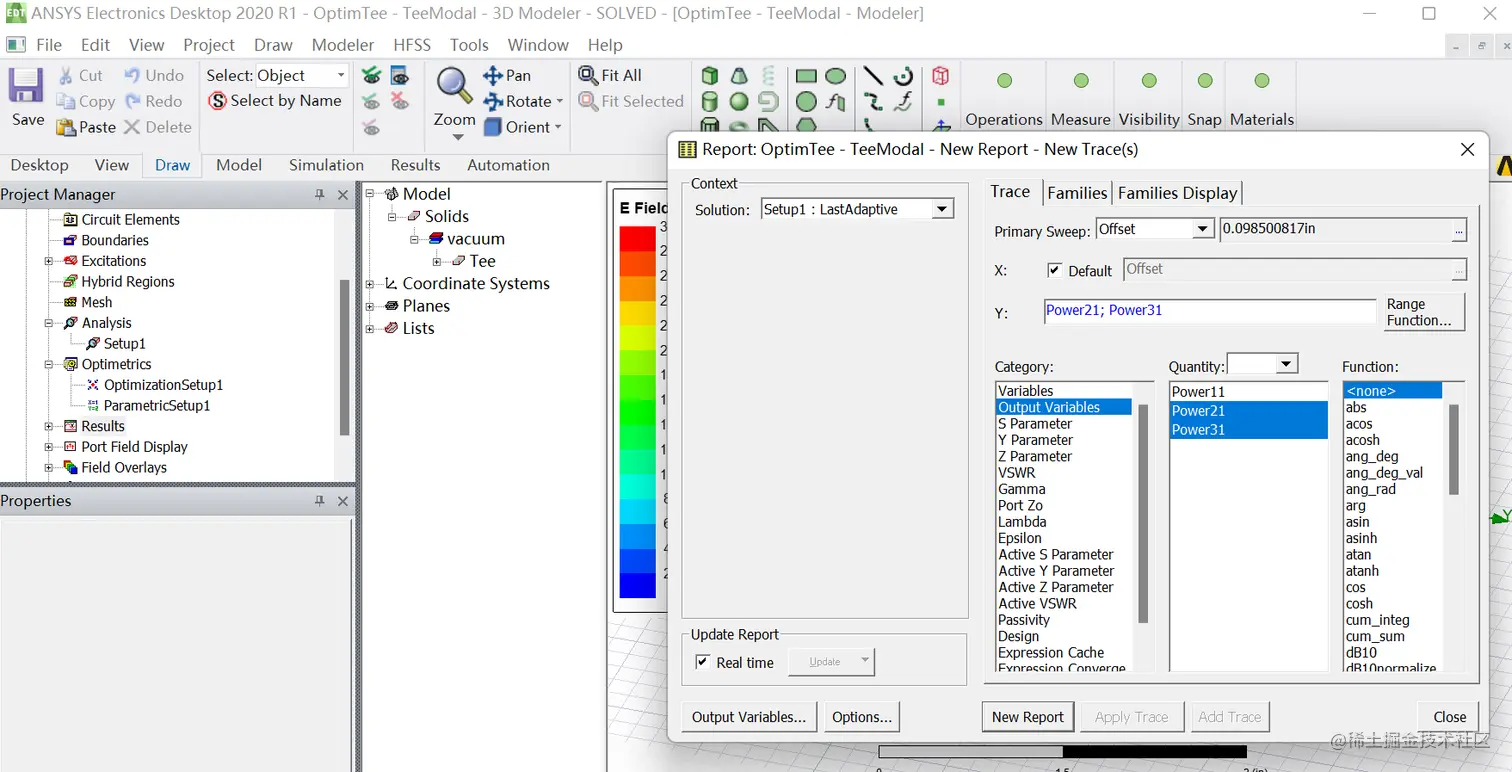

查看输出功率和变量Offset（隔片位置）之间的关系。右键工程树下的Results，选择Create Modal Solution Data Report->Rectangular Plot。Primary Sweep主扫描变量选择Offset，Category中选择输出变量Output Variables，再按住ctrl键同时选中Power11,Power21,Power31，点击New Report。

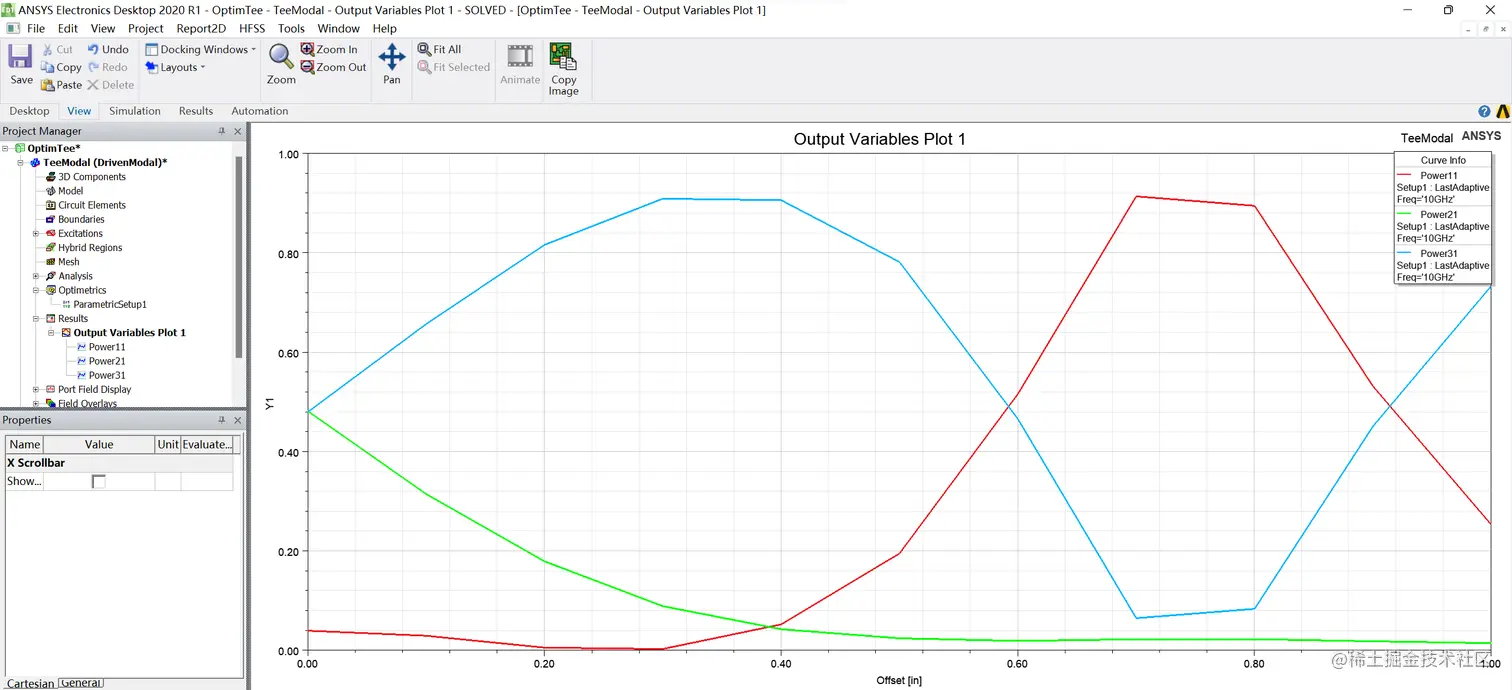

可以观察到在0.1附近Power31会是Power21的二倍，所以后面优化求解的时候可以设置Offset从0到0.2变化。
点击项目树下的Field Overlays下的E Field中的Mag_E1，双击打开表面电场分布图。右键Mag_E1，点击Animate->New，扫描变量名选择Offset，点击Ok。

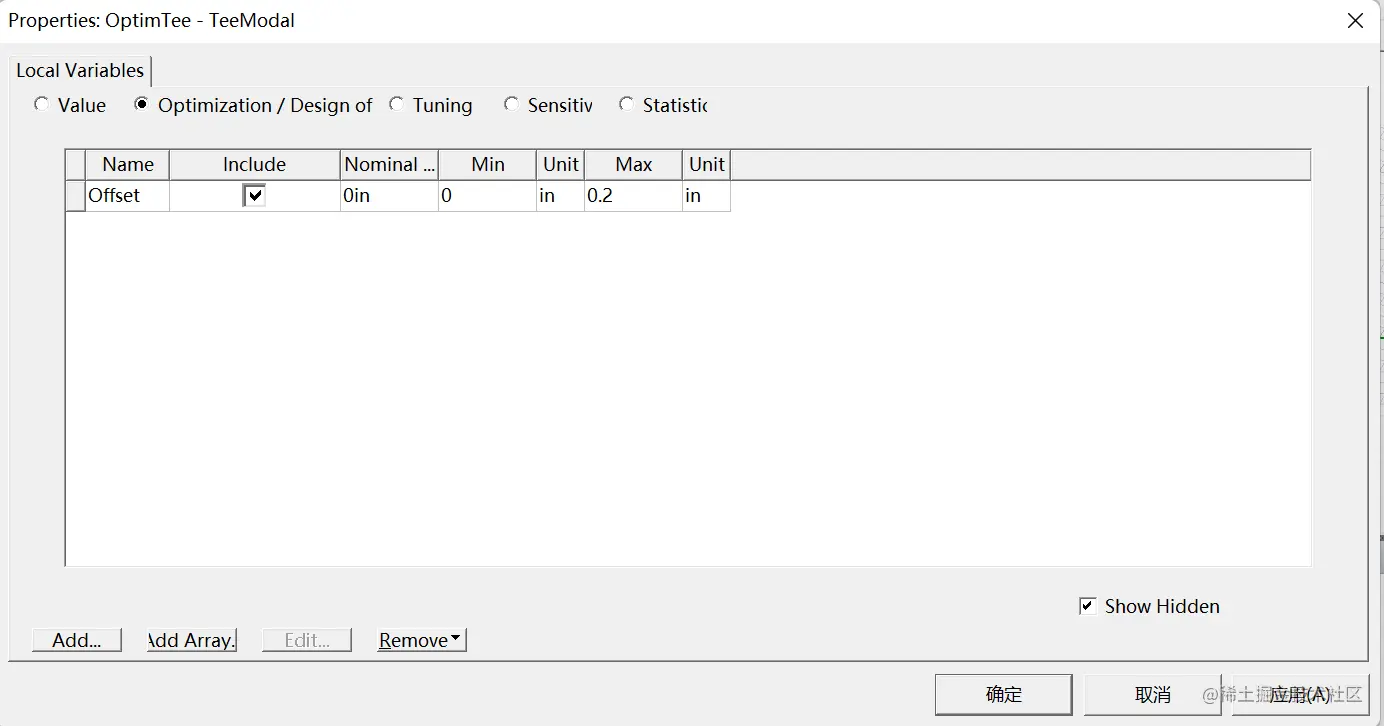

右键TeeModal，选择Design Properties，选择Optimization/Design of，勾选Include，Min设置为0in，Max设置为0.2in。
项目树下选择Optimetrics下的Add中的Optimization优化，优化算法默认Newton牛顿法，最大优化迭代次数，默认1000。点击Setup Calculation可以添加目标函数。点击Add Calculation，在Calculation栏修改目标函数为Power31-2*Power21，在Goal里设置为0，Acceptable Cost可接受误差设置为0.0005,Noise噪声设置为0.00001。
点击Variables栏，修改优化起始点为0.1in（因为预计0.1in附近满足条件）。最小最大还是0-0.2in。点击确定。在项目树下的Optimetrics右键OptimizationSetup1，选择Analyze。
同时，右键OptimizationSetup1，选择View Analysis Result 查看分析过程。
右键Analysis下的Setup1项，点击Analyze，就可以只对这一项进行分析。
如果点击Analyze All按钮，就会将目录树下的所有求解分析项，扫频设置项，参数扫描设置项和优化设置项都会进行分析。

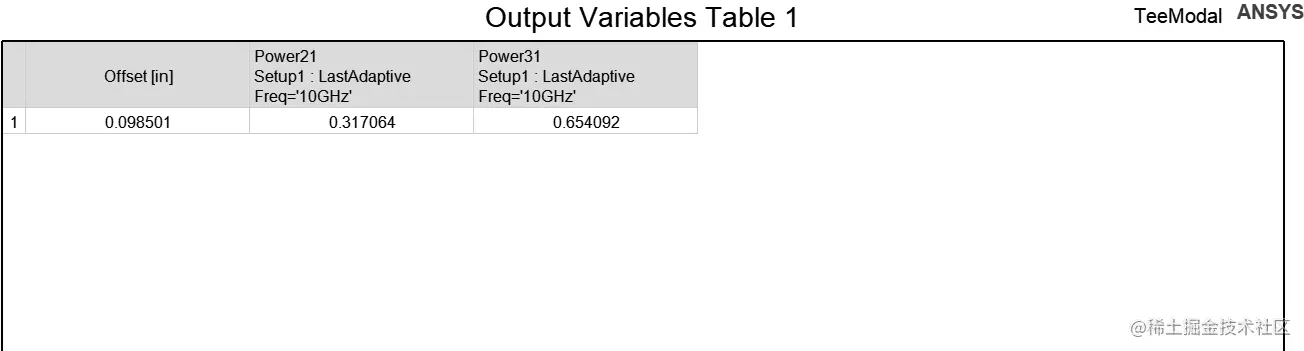

右键Results->Create Modal Solution Data Report->Data Table。设置主扫频为Offset，右侧只选0.098那一项进行查看。
