【Huawei】利用eNSP网络基础配置实验
交换机视图介绍
实验介绍
关于本实验
本实验主要介绍了交换机基本操作视图，华为交换机相关的基础配置操作。通过配置交换机 VLAN 特性，实现相同 VLAN 的用户通信及不同 VLAN 的用户隔离。
下载eNSP相关软件配套——安装教程和下载链接~点我
实验目的
- 了解 eNSP 模拟器的基本使用。
- 了解华为交换机设备的基本操作视图。
- 了解华为的二层通信和三层通信组网。
- 了解华为的路由器组网。
- 了解通过配置静态路由特性，实现不同网段用户互访的需求。
实验配置
- 在 eNSP 模拟器中开启交换机。
- 进入退出交换机用户视图、系统视图、接口视图。
- 掌握华为交换机修改系统名称方式。
- 掌握华为交换机“？”、“display”、“undo”等命令的使用。
- 理解 VLAN 的基本原理，链路类型，不同端口类型的配置和不同端口类型的作用。
实验基础
1、开启交换机
打开 eNSP 软件，选择交换机，拖拽至右侧拓扑中。
2、进入用户视图

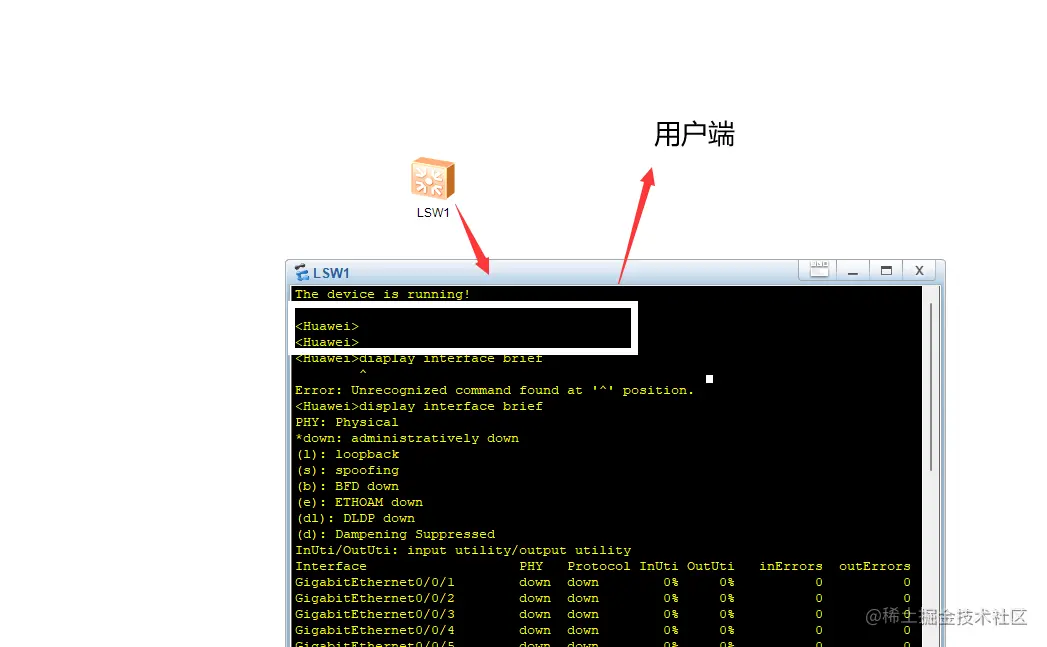

双击设备，进入设备命令行界面。其中“<>”表示用户视图。
3、命令进行相关信息或配置的查询
查看端口信息
display interface brief
查看版本信息

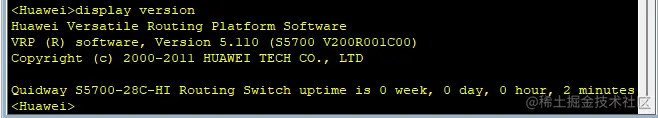

display version
4、进入系统视图
使用如下命令可以进入交换机的系统视图。
system-view
系统视图下修改系统名称。
（修改名称为友商，不知道抢夺莱卡之恨是否让huawei对友商哟有点难过，另一方面雷总搞不搞硬件呀，嘿嘿）
提示：进入系统视图，使用 Ctrl+Z 返回用户视图。
sysname XiaoMi
5、进入接口视图
在接口视图中可以为该接口配置链路类型（二层）或 IP 地址（三层）等相关信息。
系统视图下查看接口概要信息。
display interface brief
通过接口进入其接口视图。
interface GigabitEthernet 0/0/1
注意：一定要注意用户视图还是系统视图
退出接口视图、系统视图。
quit
6、“？”键的使用
查看 interface 命令后的可用参数。

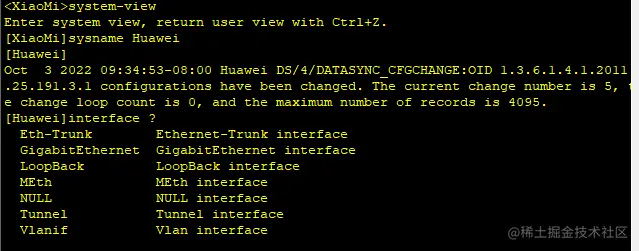

interface ?
接口视图下查看 port 命令后的可用参数。

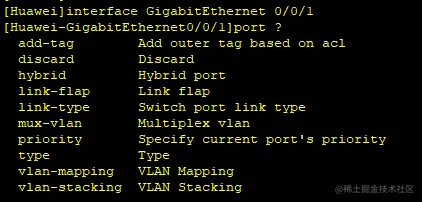

port ?

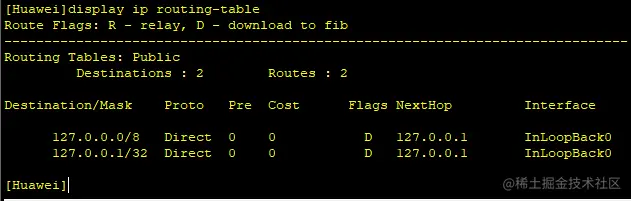

进入系统视图后，使用如下命令查看路由表信息。
dispaly ip routing-table
display current-configuration
查看当前接口配置。
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]display this
删除当前接口配置。
[Huawei-GigabitEthernet0/0/1]undo port link-type
二层通信—实验组网

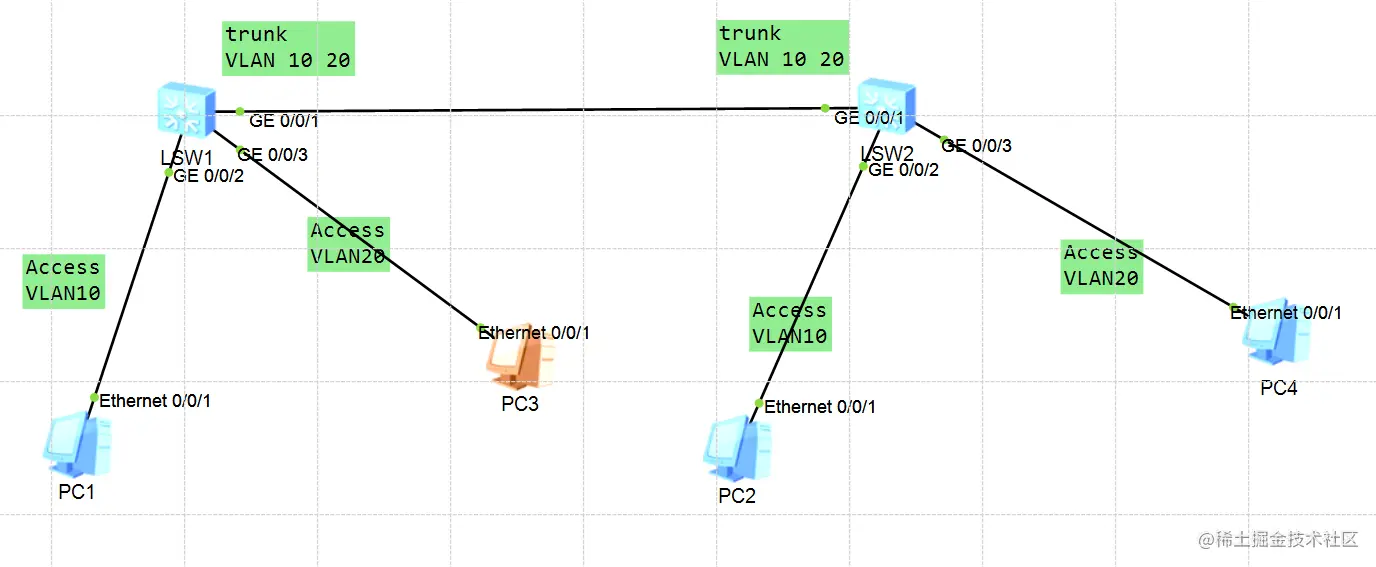

实验拓扑
我的拓扑图可以用eNSP打开——下载链接点我

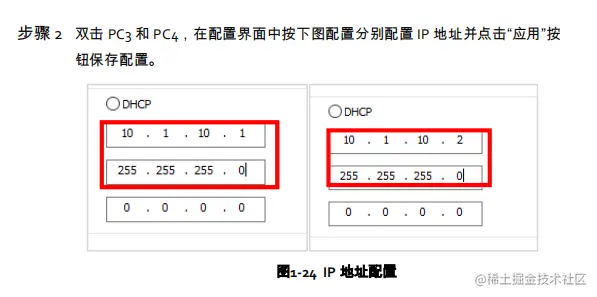

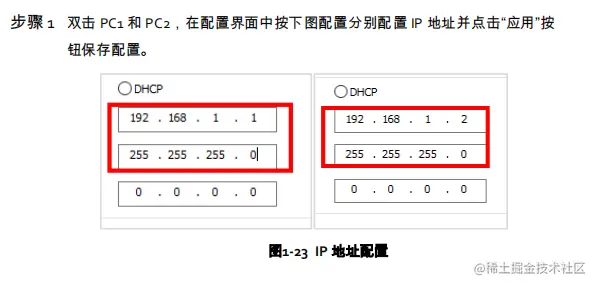

IP-子网掩码-网关设置
不要忘记设置网关（图片中没设置）
VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。 每个VLAN是一个广播域，VLAN内的主机间可以直接通信，而VLAN间则不能直接互通。这样，广播报文就被限制在一个VLAN内。
1、配置交换机LSW1
- 根据园区网 VLAN 配置场景，SW1 和 SW2 是接入交换机，PC1、PC2、PC3和 PC4 分别作为用户接入网内。在实验中创建 VLAN10、VLAN20 分别接入PC1、PC2 和 PC3、PC4。
- 接入交换机之间端口采用 Trunk 的类型，并允许对应的 VLAN 通过。从接 入交换到主机将采用 Access 类型的端口，并修改 PVID 为各主机所属的VLAN 号。
- 在交换机配置完成以后，实现相同 VLAN 用户互访以及不同 VLAN 用户的二层隔离。
双击 LSW1 进入命令行界面，使用如下命令进入系统视图修改系统名称。
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1
创建 VLAN10 和 VLAN20。
[Huawei]vlan batch 10 20
将 GE0/0/02 和 G0/0/3 接口配置为 Access 接口，默认 VLAN 分别为 10 和20。
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
使用命令“dis this”分别验证两个接口配置。
将 G0/0/1 接口配置为 trunk 口，放通 VLAN10 和 VLAN20。
[SW1]int GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]int GigabitEthernet 0/0/1
[sw1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
查看交换机sw1接口配置
[sw1]dis current-configuration interface
2、配置交换机 LSW2
- 参照 LSW1 配置，修改系统名称为 SW2，创建 VLAN10 和 20。
- 将 G0/0/2 和 G0/0/3 接口分别设置为 Access 接口，默认 VLAN 分别为 10 和 20。
- 参照 LSW1配置，将 LSW2 的 G0/0/1 接口配置为 Trunk 接口，放通 VLAN10和 20。 #配置完成后，使用如下命令查看配置。

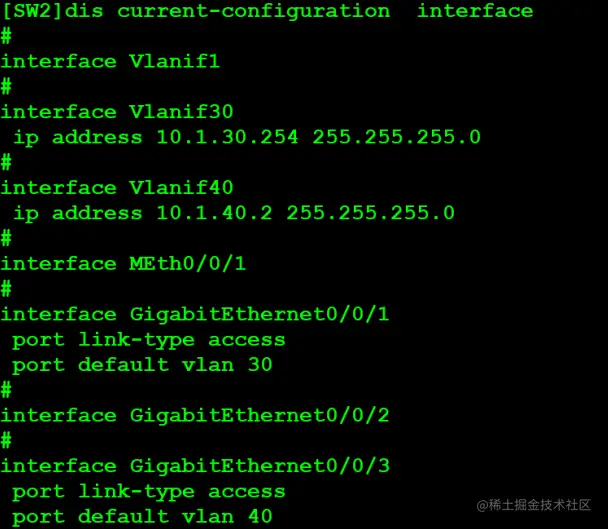

[SW2]dis current-configuration interface
二层通信—实验验证
1、测试 VLAN10 连通性

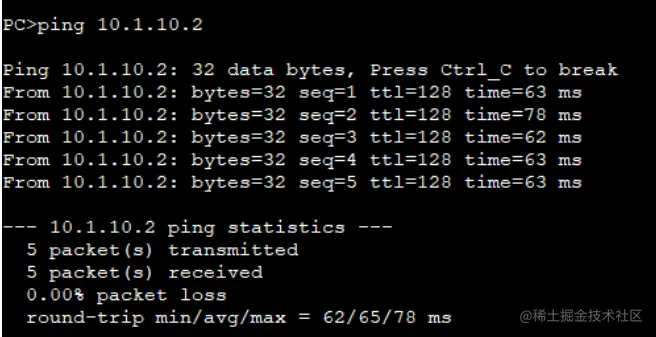

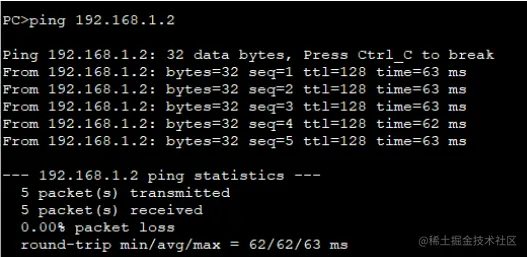

双击 PC1，点击选项卡中的“命令行”页签，进入命令行界面。使用“ping”命令测试同 VLAN 的 PC2 的 IP 地址
2、测试 VLAN20 连通性
双击 PC3，点击选项卡中的“命令行”页签，进入命令行界面。使用“ping”命令测试同 VLAN 的 PC4 的 IP 地址。
三层通信—实验组网
本实验通过配置静态路由特性，实现不同网段用户互访的需求。
实验规划
- 根据园区网路由接入场景，SW1 和 SW2 分别为部门接入交换机，PC1、PC2 和 PC3 模拟不同部门接入园区网的用户。
- SW1 和 SW2 间互联网段为 10.1.40.0/24，PC1 所在部门网段为10.1.10.0/24，PC2 所在部门网段为10.1.20.0/24.，PC3 所在部门网段为10.1.30.0/24。
- 通过在 SW1 和 SW2 上分别部署静态路由的方式，实现处于不同部门的用户互相通信。
VLAN端口：它是一个物理端口。通常，我们配置access VLAN 10以使物理接口属于VLAN 10。 VLAN if：接口VLAN是逻辑端口。通常，此接口地址用作VLAN下用户的网关，如接口VLAN 10 IP add 192.168.10.254 255.255.255.0
VLAN if接口与VLAN端口的区别：
（1）VLAN端口：它是一个物理端口。通常，我们配置access VLAN 10使一个物理接口属于VLAN 10
（2）VLAN if：接口VLAN是一个逻辑端口。通常，这个接口地址被用作VLAN下用户的网关。

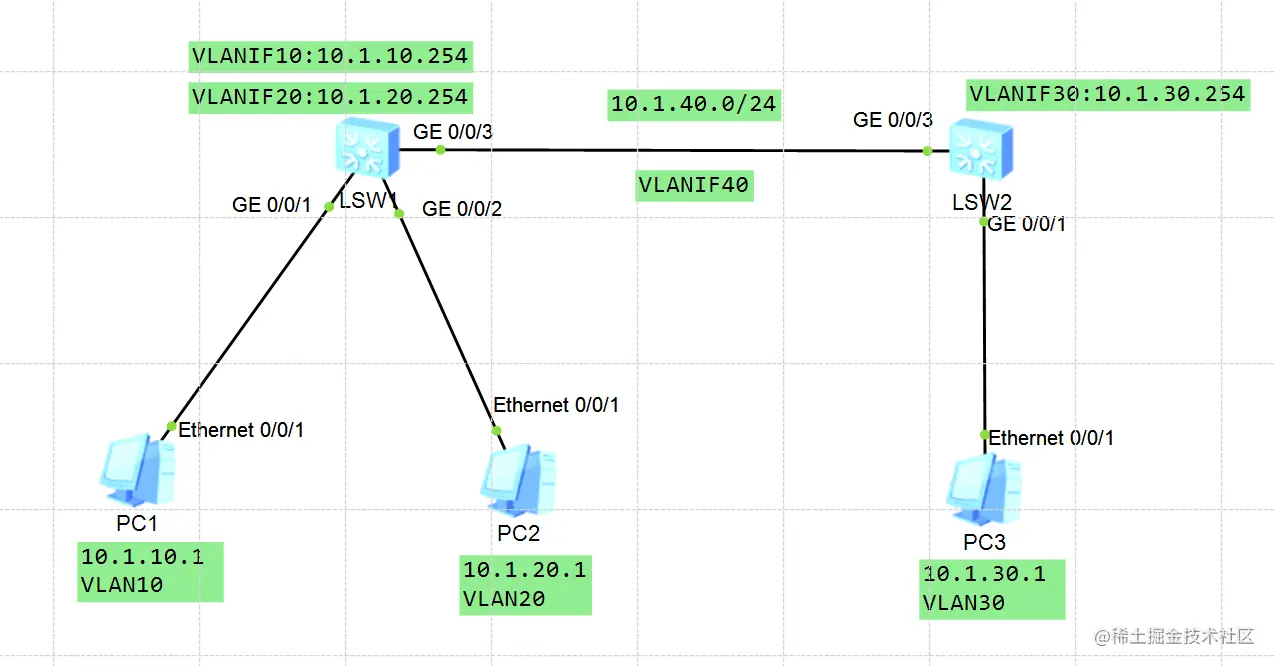

实验拓扑
我的拓扑图可以用eNSP打开——下载链接点我

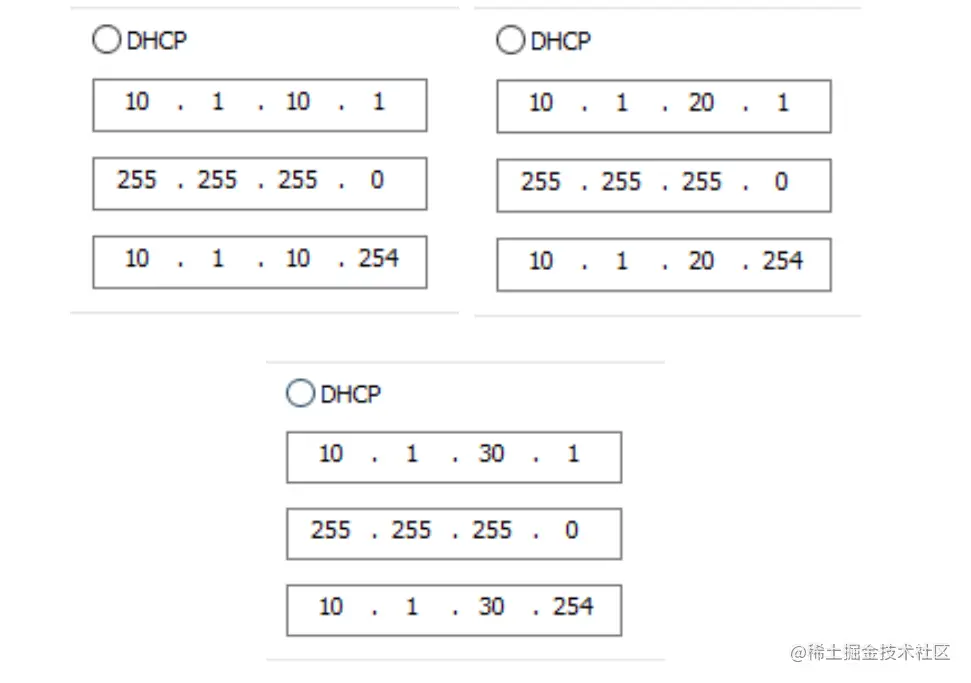

IP-子网掩码-网关设置
1、配置交换机LSW1
配置端口和VLANIF
[Huawei]sysname SW1
[SW1]vlan batch 10 20 40
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1-GigabitEthernet0/0/1] interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
[SW1-GigabitEthernet0/0/2] interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3] port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 40
[SW1-GigabitEthernet0/0/3]quit
[SW1]interface Vlanif 10
[SW1-Vlanif10]ip address 10.1.10.254 24
[SW1-Vlanif10]quit
[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 10.1.20.254 24
[SW1]interface Vlanif 40
[SW1-Vlanif40]ip address 10.1.40.1 24
接口配置展示

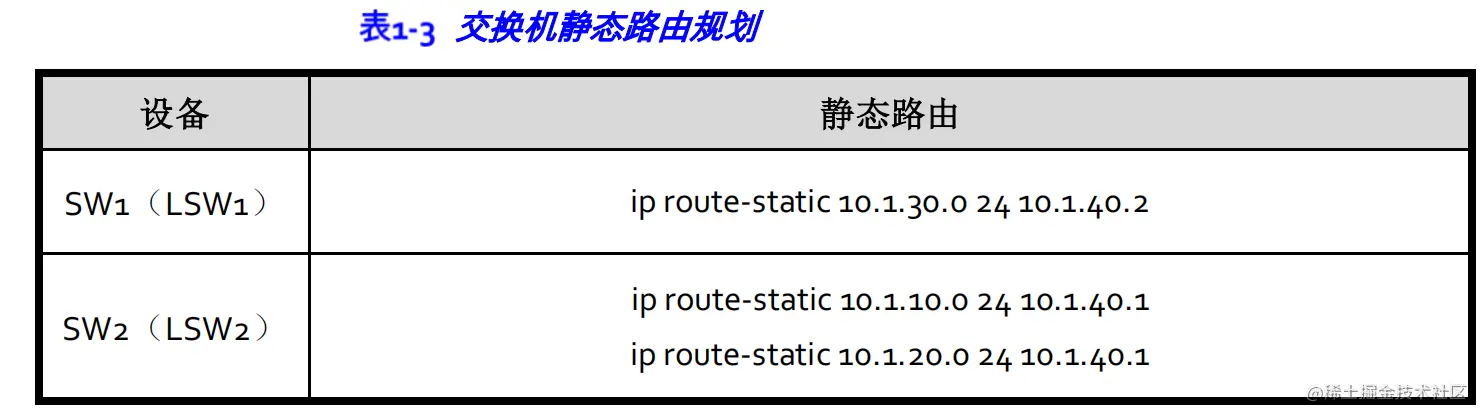

按规划完成静态路由配置
[SW1]ip route-static 10.1.30.0 24 10.1.40.2

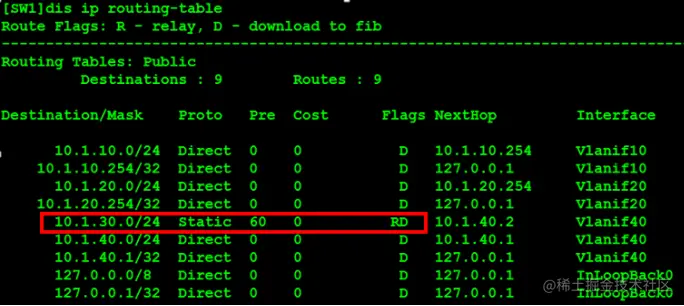

[SW1]display ip routing-table
2、配置交换机LSW2
配置端口和VLANIF
[Huawei]sysname SW2
[SW2]vlan batch 30 40
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 30
[SW2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 40
[SW2-GigabitEthernet0/0/3]quit
[SW2]interface Vlanif 30
[SW2-Vlanif20]ip address 10.1.30.254 24
[SW2]interface Vlanif 40
[SW2-Vlanif40]ip address 10.1.40.2 24
按规划完成静态路由配置。
[SW2]ip route-static 10.1.10.0 24 10.1.40.1
[SW2]ip route-static 10.1.20.0 24 10.1.40.1

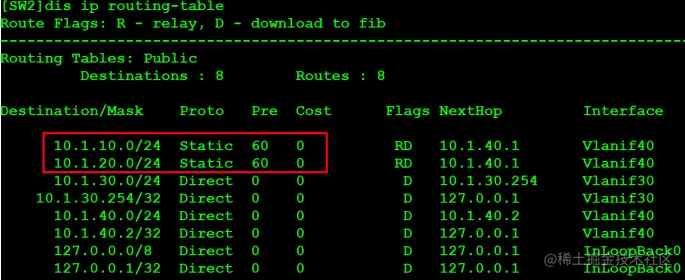

[SW2]display ip routing-table
三层通信—实验验证

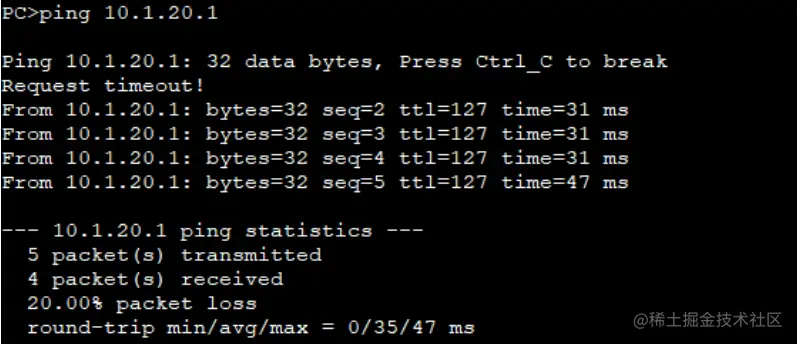

1、测试 PC1 与 PC2 连通性
在 PC1 中测试 PC1 与 PC2（IP 地址为 10.1.20.1）的连通性。

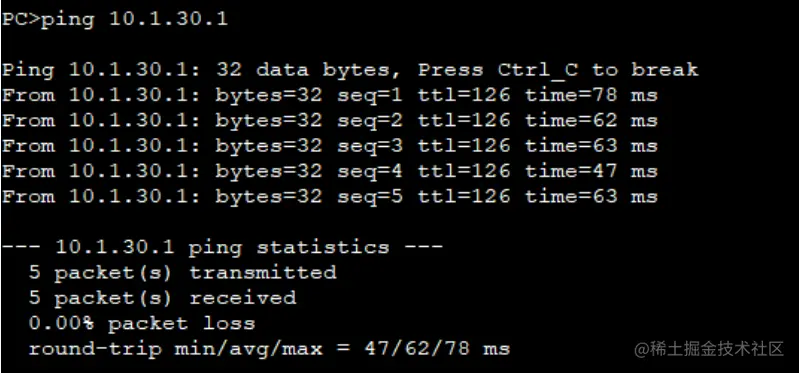

2、测试 PC1 与 PC3 连通性

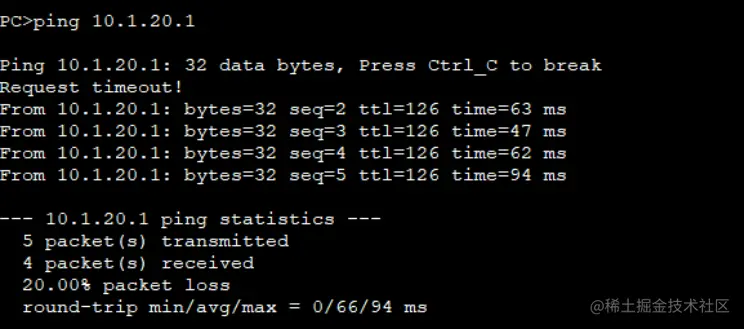

在 PC1 中测试 PC1 与 PC3（IP 地址为 10.1.30.1）的连通性。
2、测试 PC3 与 PC2 连通性
在 PC3 中测试 PC3 与 PC2（IP 地址为 10.1.20.1）的连通性。
