m基于Lorenz混沌自同步的混沌数字保密通信系统的FPGA实现,verilog编程实现+MATLAB混沌验证程序

1.算法概述

    本系统的基本结构框图如下所示：





系统顶层文件



——加密调制模块



————加密子模块，lorenz混沌序列产生模块，组帧模块，并串模块。



——解密解调模块



————解密子模块，Lorenz混沌序列产生模块，搜帧模块，串并模块。

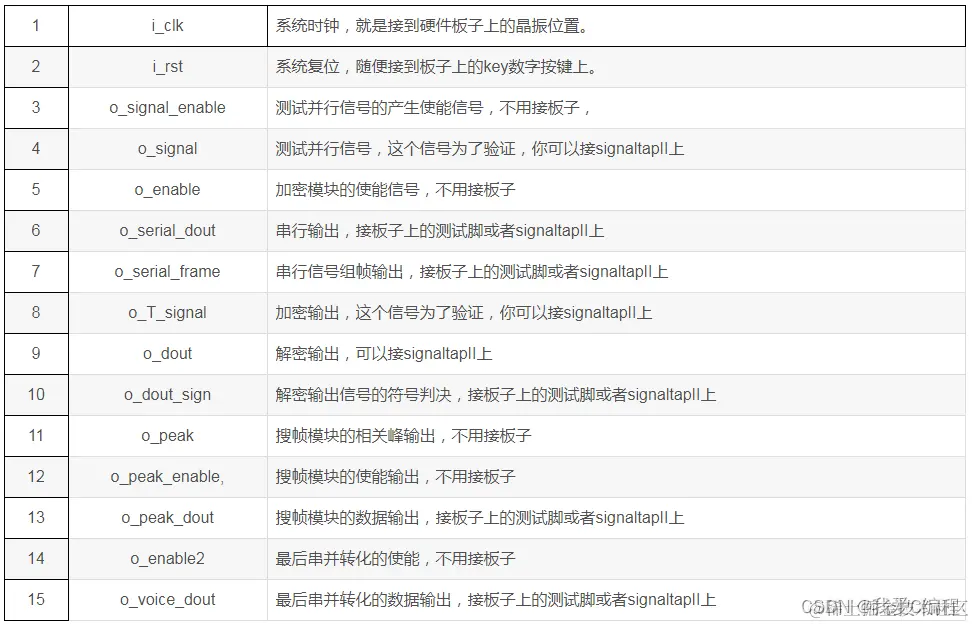

其顶层的文件的管脚为：





2.仿真效果预览

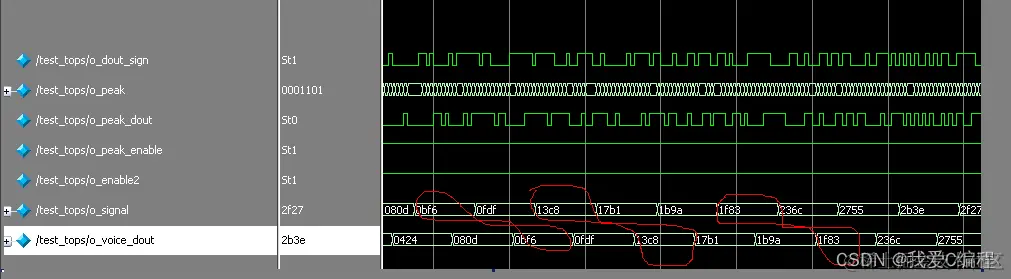

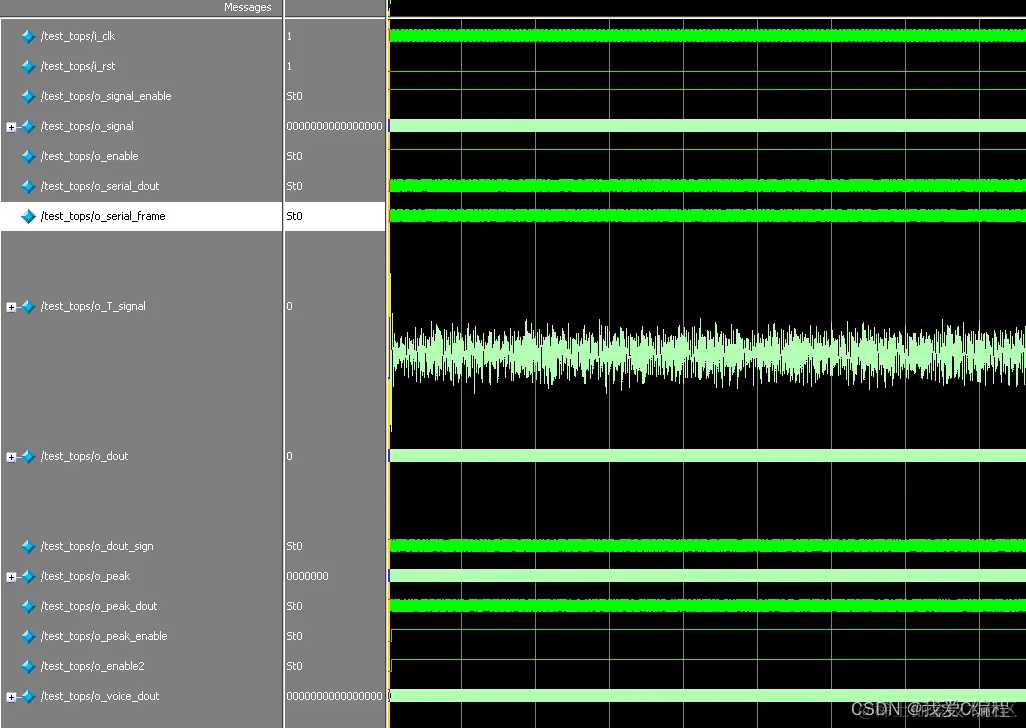

matlab2022a，Quartus II 10.0+ModelSim-Altera 6.6d Starter Edition仿真结果如下：





3.MATLAB部分代码预览 `..........................................................

N = 40000;



x = zeros(N,1);

y = zeros(N,1);

z = zeros(N,1);



x(1) = 0.001;

y(1) = 0.002;

z(1) = 0.02;



for n = 1:N-1

    n



    y(n+1) = 0.028x(n)      - 0.001x(n)z(n) + 0.999y(n);



    x(n+1) = 0.99x(n)       + 0.01y(n);

    z(n+1) = 0.001*x(n)y(n) + 0.9973333z(n);



end



figure;

subplot(221);plot(x,y);title('x-y');

subplot(222);plot(x,z);title('x-z');

subplot(223);plot(y,z);title('y-z');

subplot(224);plot3(x,y,z);title('x-y-z');



figure;

subplot(311);plot(x);title('x');

subplot(312);plot(y);title('y');

subplot(313);plot(z);title('z');

01_053_m`
