教程：Eclipse自动生成uml图：
第一步，点击Eclipse左上角的Help 选择插件市场 Eclipse Marketplace
第二步 在搜索框输入 uml 按回车

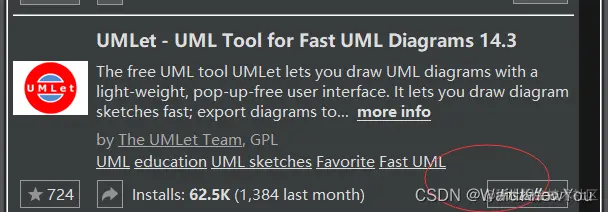

第三步 选择 UMLet 点击安装 install
等待安装完成

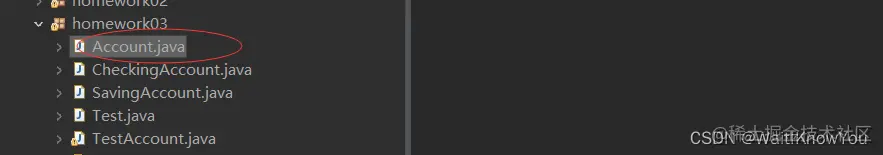

第四步 找到需要生成类图的 类 比如我演示用的Account类

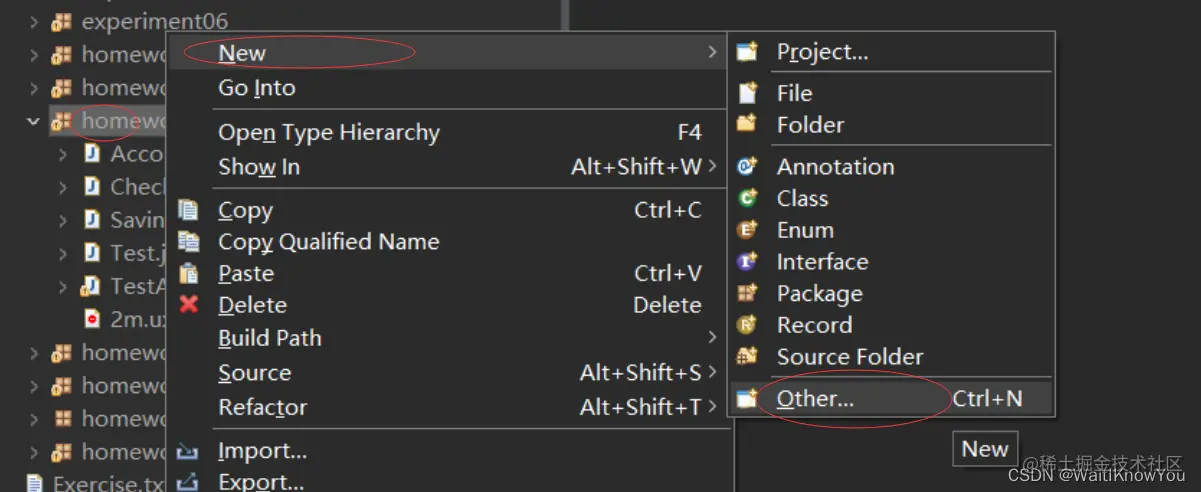

点击包名 按ctrl+N快捷键或右击包名选择新建 选择Other

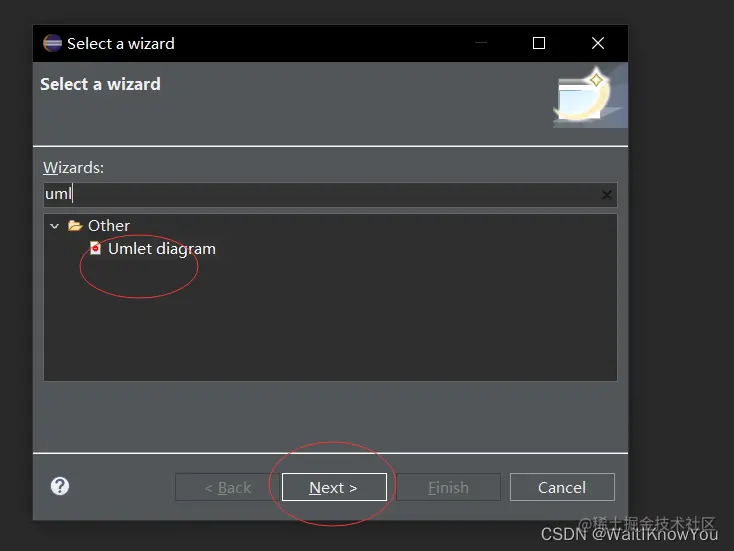

输入 uml后看到 umlet相关的文件类型 选中后点击next
选中刚才的包
可以选择修改这个文件名 然后点击finish

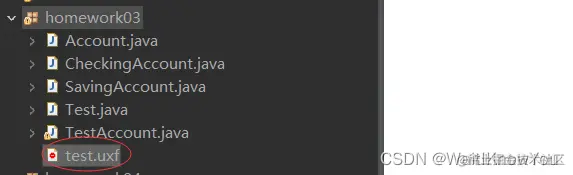

可以看到包下面有这个文件了 现在打开这个文件 先按一下ctrl+s 保存

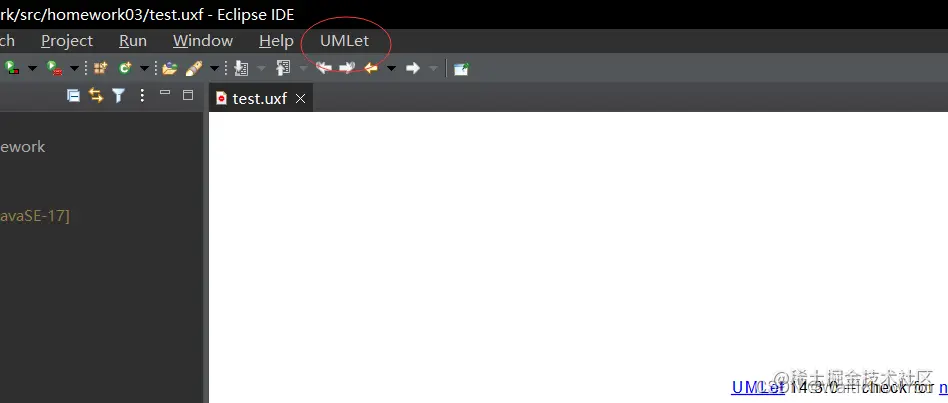

之后点击这里UmLet
点击这一行 在磁盘中选择一个文件或者目录 生成类图

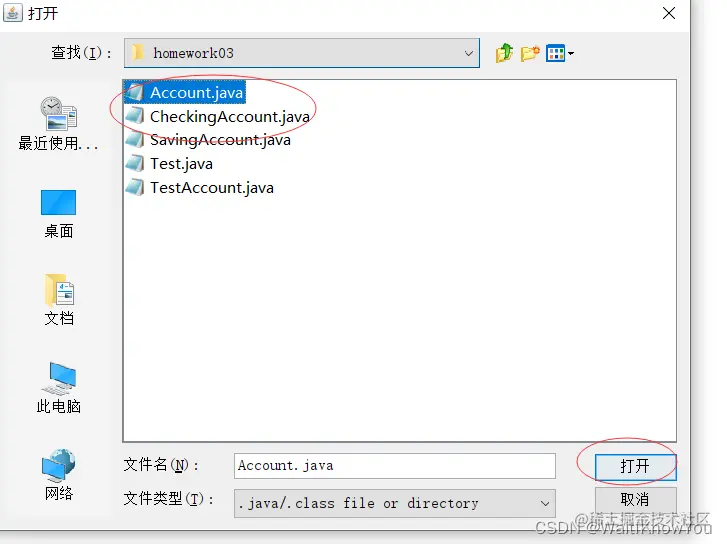

此处我要生成一个Account类的图 找到路径如下 选中后点击打开
可以看到已经生成完整类图了

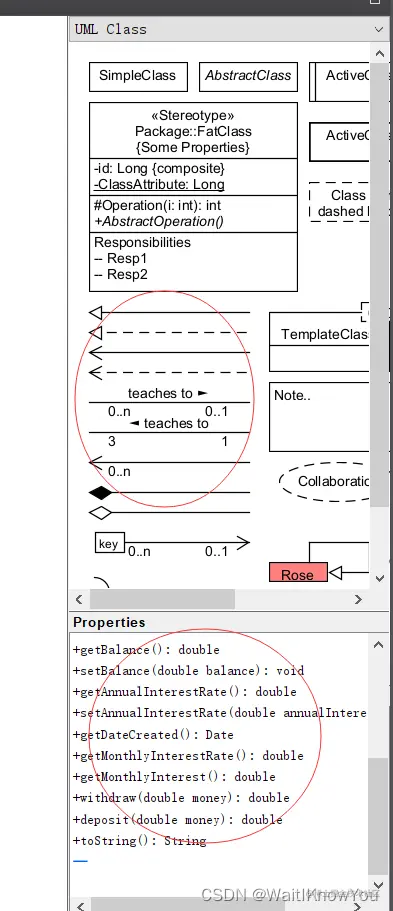

同时 该文件右下角可以修改图形中的文字和结构 右上角有实线箭头或者虚线箭头
直接复制过来用来画 继承和实现关系
注意 抽象方法好像不可以自动生成为斜体
可以在方法两边加上 / 方法/ 来变为斜体
比如 将withdraw变为抽象方法
至此 Eclipse自动生成UML图的教程结束
