Swin transformer源码对create_mask函数的理解（pytorch）

在查看pytorch实现的Swin Transformer源码中，对create_mask函数有些不太理解，可能是因为自己python基础差的原因，导致有些代码看不懂。后面经过查看资料才弄懂了。在此记录下自己学习的过程。

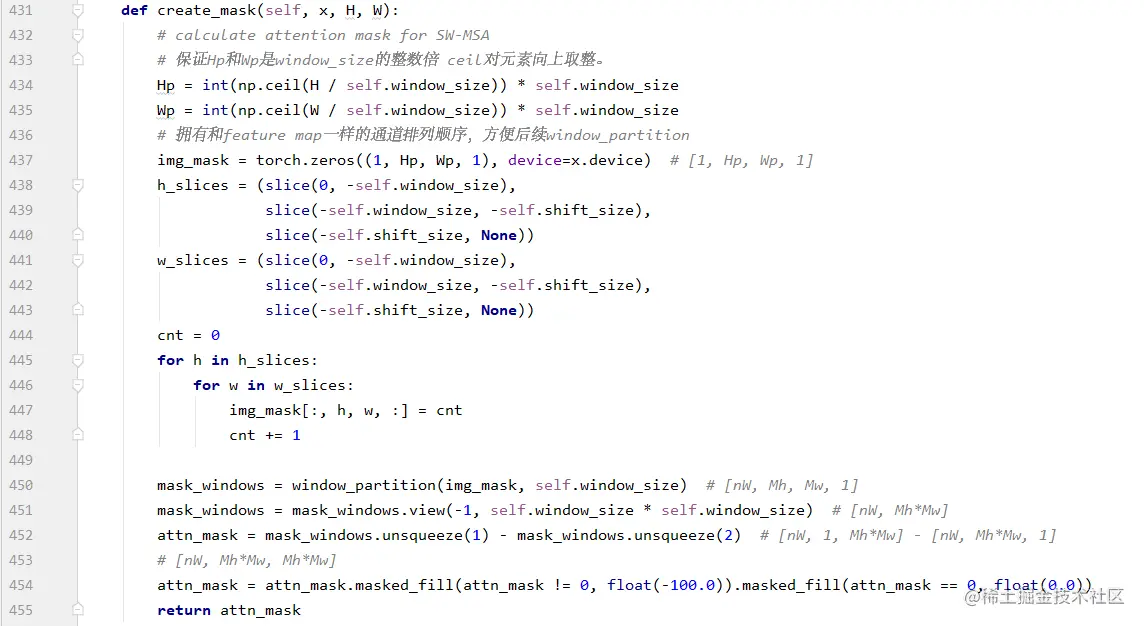

我学习的是B站up主霹雳吧啦Wz视频中提供的代码，代码网址如下：pytorch_classification/swin_transformer。 在源码的第431-455行实现了对create_mask函数的创建。以下为代码的截图：

比如输入的feature map是9$\times$9大小的，window_size是3$\times$3大小的。 shift_size是[window_size/2]并取整，所以在这shift_size=3//2=1。
shift_size是窗口移动的大小，通过以下操作完成原始feature map的shift。
x = torch.roll(shifted_x, shifts=(-self.shift_size, -self.shift_size), dims=(1, 2))
执行完SW-MSA后，要将移动后的窗口还原回去。
x = torch.roll(shifted_x, shifts=(self.shift_size, self.shift_size), dims=(1, 2))
代码434行和435行先创建Hp和Wp，Hp和Wp是mask的高和宽。必须确保mask的高和宽是window_size的整数倍。第437行把mask先创建为shape为[1, Hp, Wp, 1]的全为0的张量。438-440行就是在h方向进行切片操作：
438行是在h方向从0开始，切到-window_size（-3），注意是左闭右开，所以是从0切到-3上面一个。439行是在h方向从-window_size（-3）切片到-shift_size（-1），是左闭右开。所以是从-3切到-2。440行是从-shift_size（-1）切到最后。

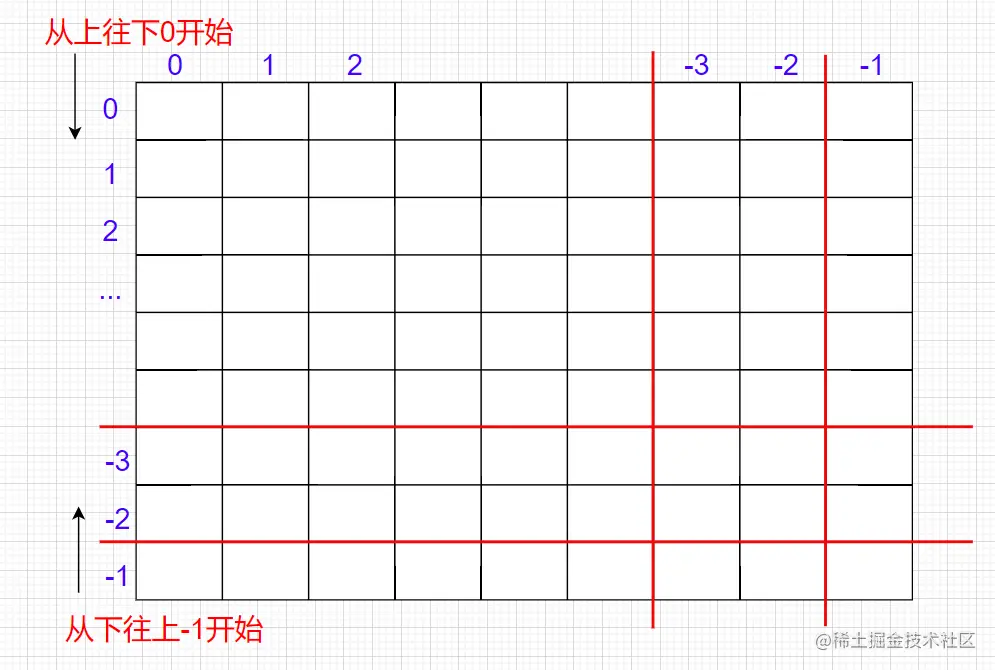

w方向与h方向切片操作一模一样，因此，w和h切片后的feature map如下图所示：

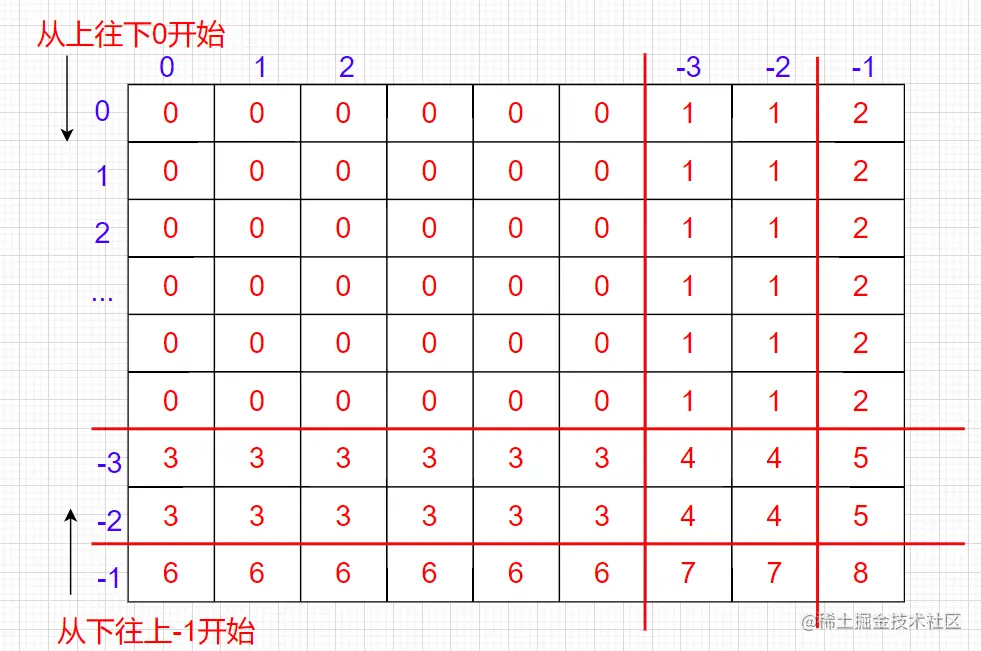

代码444行到448行是对feature map按照划分的区域进行数字的填充（相同区域填充相同的数字）。填充后的feature map如图所示：

代码450行把填充后的feature map划分为3$\times$3的窗口。如下图：

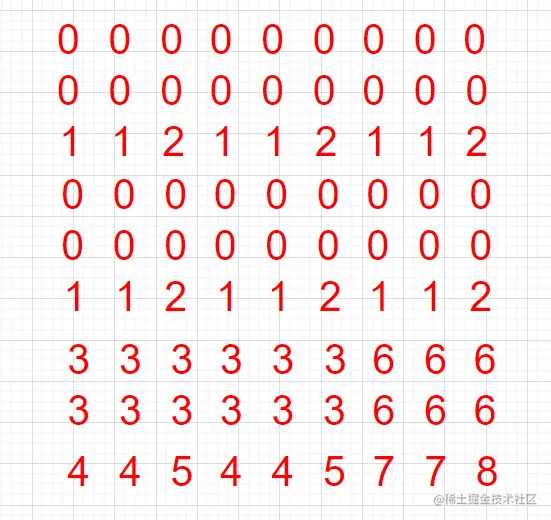

代码451行把上图feature map按照每个窗口展平，展平后shape为[num_windows，window_size[0]$\times$window_size[1]]=[9,9]。展平后的mask_windows如下：

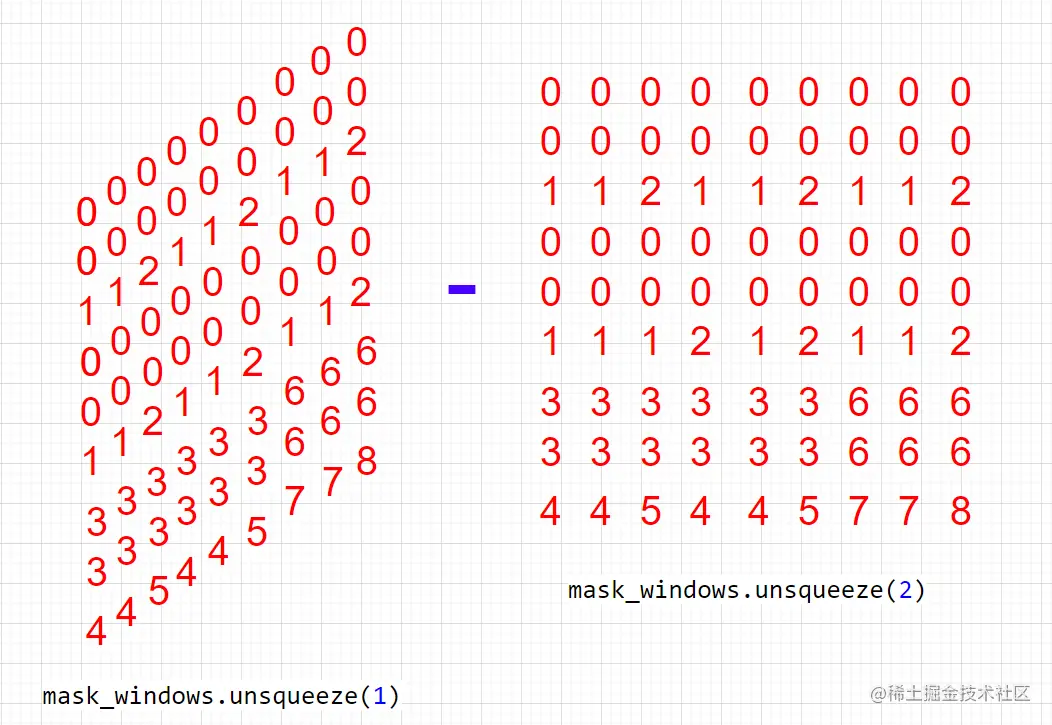

452行，mask_windows.unsqueeze(1)是在第二维度新增一个维度，shape变为[9，1，9]；mask_windows.unsqueeze(2)是在第三维度新增一个维度，shape变为[9，9，1]。

要想二者可以相减，必须二者要相同维度[9,9,9]才能进行运算。因此，需要使用广播机制，把mask_windows.unsqueeze(1)和mask_windows.unsqueeze(2)都拓展为[9,9,9]。 因画图比较繁琐，我只取[4 4 5 4 4 5 7 8 8]也就是对feature map进行窗口划分的最后一个区域进行演示： 这个3$\times$3的区域包含4个区域，不同区域不进行自注意力机制（使不同部分输出的softmax($\alpha$)=0）

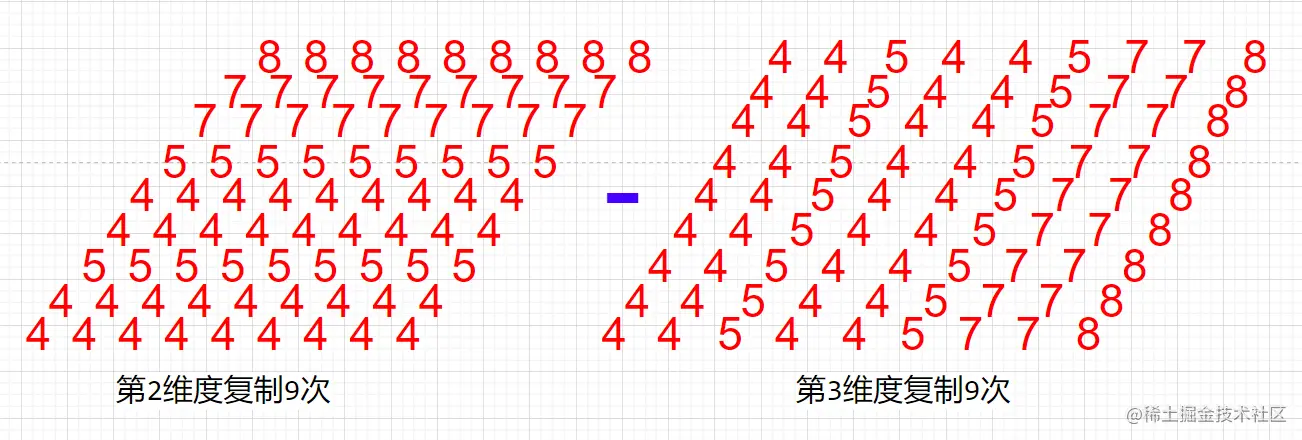

将[4 4 5 4 4 5 7 8 8]分别在第二维度复制9次，在第三维度复制9次，得下图：

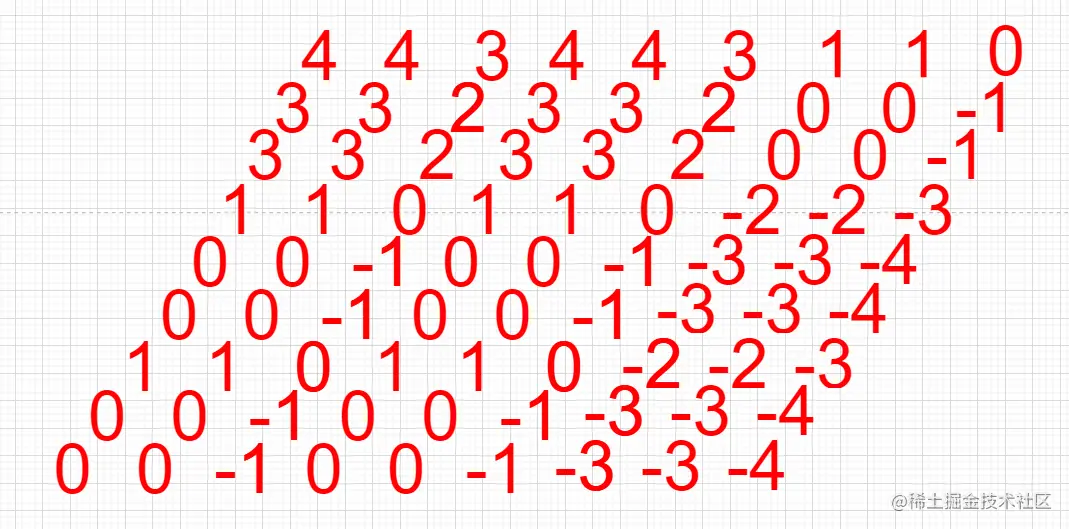

二者相减所得的结果如下图：

第一个深度方向即为3$\times$3区域第一个元素与其他元素的区域关系（相同区域为0，不同区域不为0）；第二个深度方向即为3$\times$3区域第二个元素与其他元素的区域关系（相同区域为0，不同区域不为0）...。要使不同区域间softmax($\alpha$)=0，那么$\alpha$应为一个很大的负数。

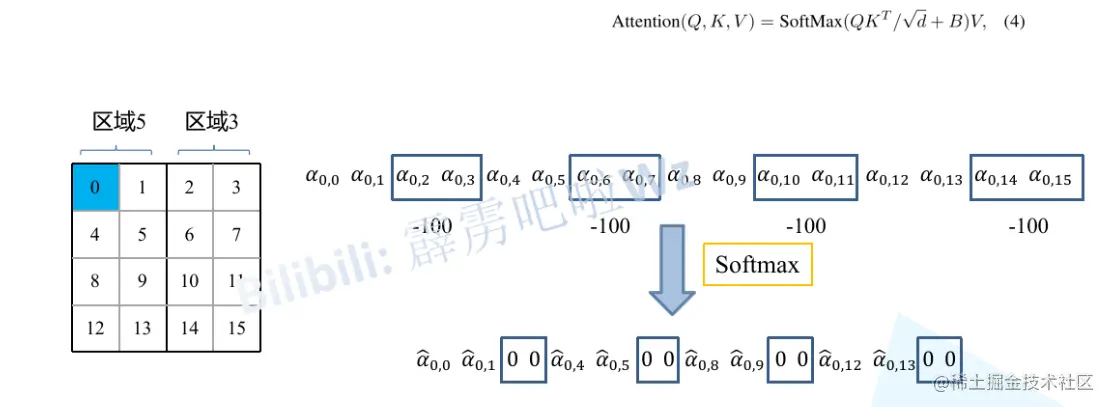

第454行，将所得结果为0的地方记为0，不为0的地方全部赋值为-100。然后将mask与计算的各$\alpha$相加，-100的作用为的是使不同区域的$\alpha$值经过softmax后值为0（屏蔽不同区域的自注意力机制）。原理如下图，图直接拿的是B站up主霹雳吧啦Wz讲解的ppt。
