BGP路由属性

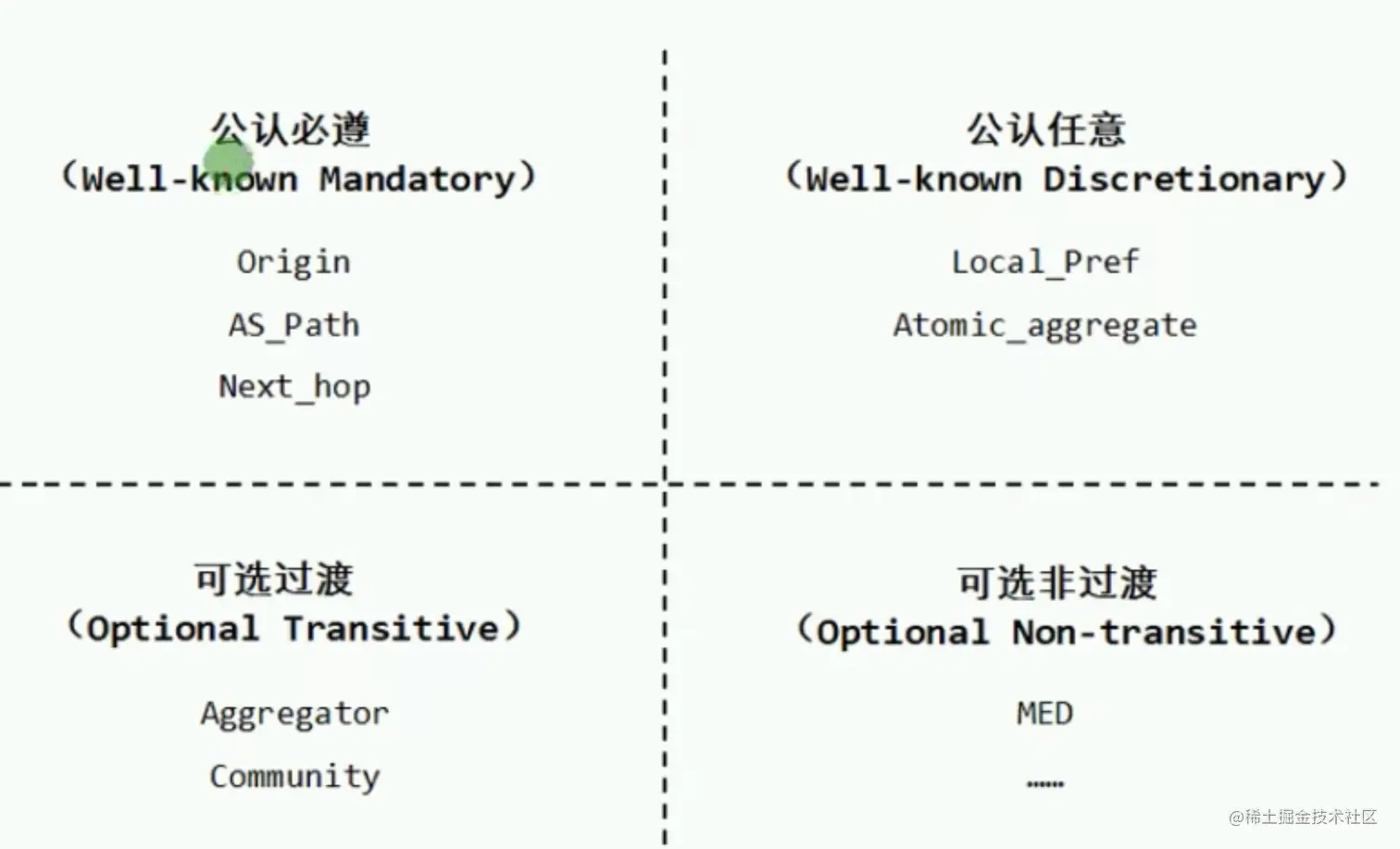

一组描述BGP路由特性的参数，在配置路由策略时被广泛应用，对于企业和运营商所关心的问题，如：如何过滤某些BGP路由，如何影响BGP的选路，通过使用BGP丰富的路由属性，就可以得到解决。

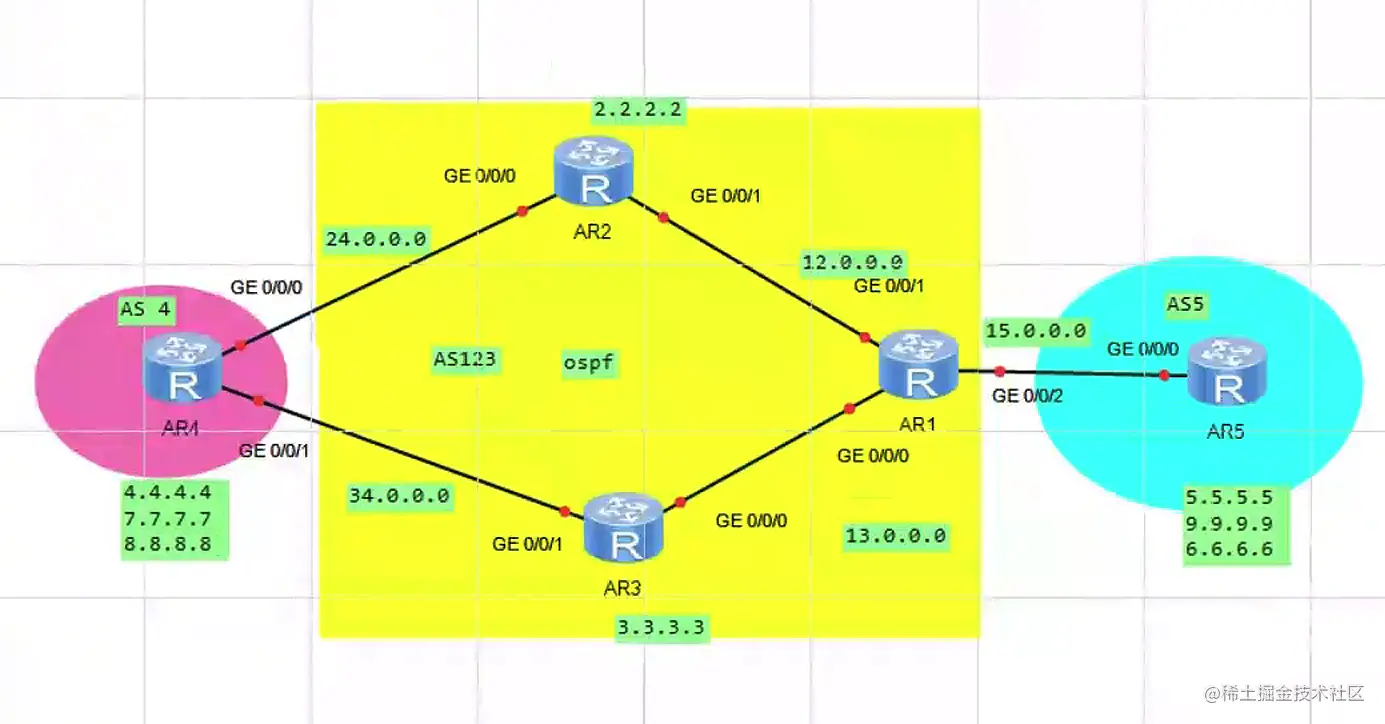

要求：

在R4上配置PreVal策略，确保R4通过R3到达5.5.5.5
在R4上配置AS Path策略，确保R4通过R3到达9.9.9.9
在R4和R3上配置MED策略，确保R4通过R3到达6.6.6.6
在R2上配置Local Preference策略，确保R1通过R2到达4.4.4.4
在R1上配置Local Preference策略，确保R1通过R2到达8.8.8.8
在RS上配置AS策略，不接收任何始发AS 123的路由
在R4上配置Community策略，确保7.7.7.7的路由不会宣告到AS 5

配置R4

sys
sys R4
int g0/0/0
ip add 24.0.0.4 24
int g0/0/1
ip add 34.0.0.4 24

int lo 4
ip add 4.4.4.4 32
int lo 7
ip add 7.7.7.7 32
int lo 8
ip add 8.8.8.8 32

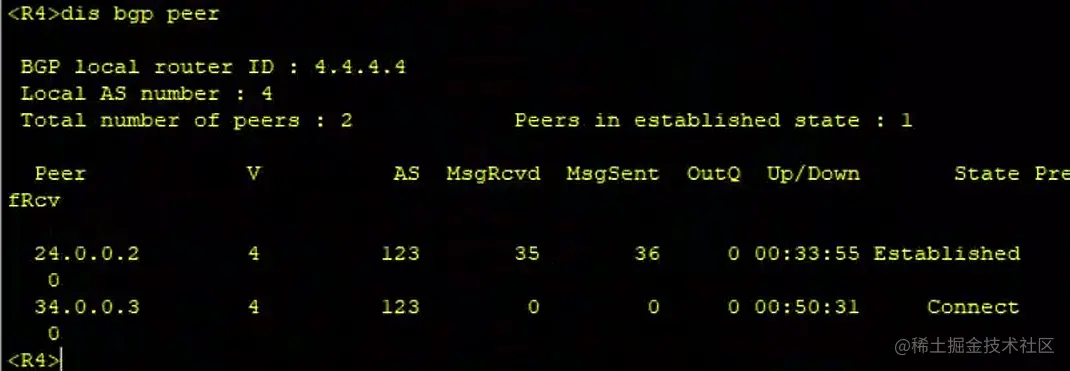

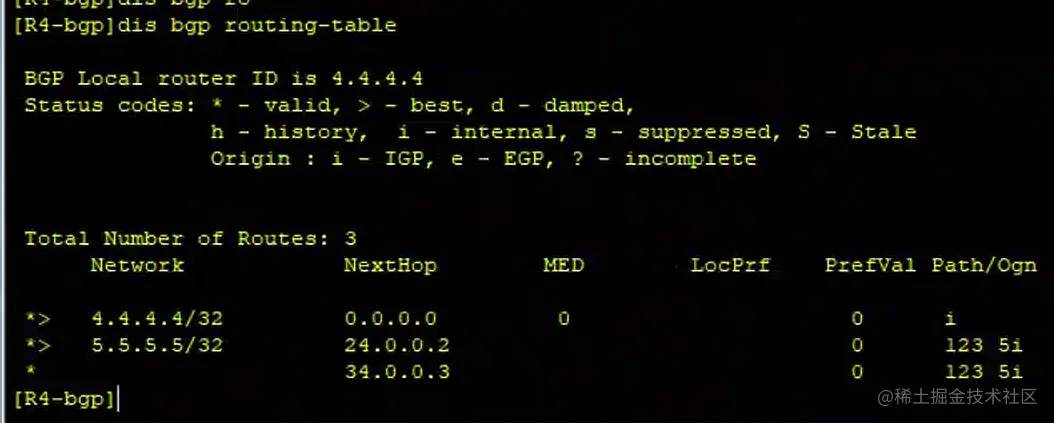

bgp 4
router-id 4.4.4.4
peer 24.0.0.2 as 123
peer 34.0.0.3 as 123

配置R2

sys
sys R2
int g0/0/0
ip add 24.0.0.2 24
int e2/0/0
ip add 12.0.0.2 24

int lo 2
ip add 2.2.2.2 32

ospf 1 router-id 2.2.2.2
area 0
net 2.2.2.2 0.0.0.0
net 12.0.0.2 0.0.0.0

bgp 123
router-id 2.2.2.2
peer 24.0.0.4 as 4
peer 1.1.1.1 as 123
peer 1.1.1.1 con lo 2
peer 1.1.1.1 next-hop-local

配置R3

sys
sys R3
int g0/0/1
ip add 34.0.0.4 24
int g0/0/1
ip add 13.0.0.3 24

int lo 3
ip add 3.3.3.3 32

ospf 1 router-id 3.3.3.3
area 0
net 3.3.3.3 0.0.0.0
net 13.0.0.3 0.0.0.0

bgp 123
router-id 3.3.3.3
peer 34.0.0.4 as 4
peer 1.1.1.1 as 123
peer 1.1.1.1 con lo 3
peer 1.1.1.1 next-hop-local

配置R1

sys
sys R1
int g0/0/1
ip add 15.0.0.1 24
int g0/0/0
ip add 13.0.0.1 24
int e2/0/0
ip add 12.0.0.1 24
int lo 1
ip add 1.1.1.1 32

ospf 1 router-id 1.1.1.1
area 0
net 1.1.1.1 0.0.0.0
net 13.0.0.1 0.0.0.0
net 12.0.0.1 0.0.0.0

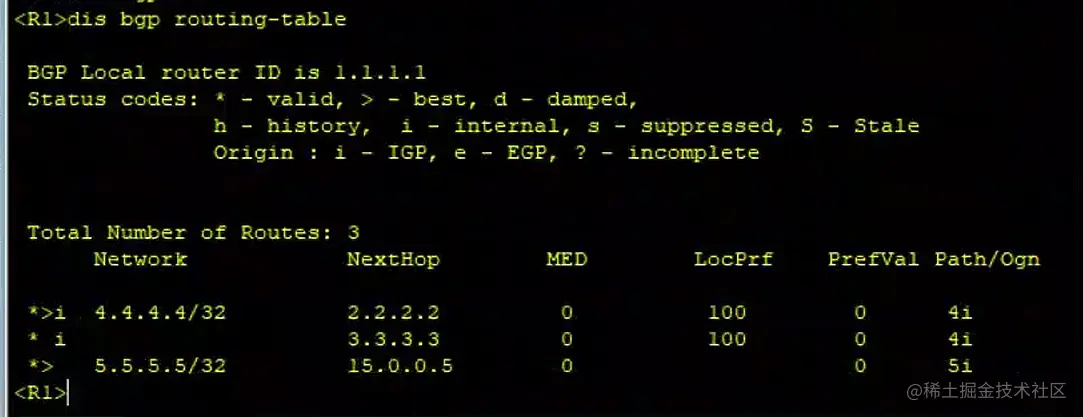

bgp 123
router-id 1.1.1.1
peer 34.0.0.4 as 4
peer 2.2.2.2 as 123
peer 2.2.2.2 con lo 1
peer 2.2.2.2 next-hop-local

peer 3.3.3.3 as 123
peer 3.3.3.3 con lo 1
peer 3.3.3.3 next-hop-local

peer 15.0.0.5 as 5

配置R5

sys
sys R5
int g0/0/0
ip add 15.0.0.5 24


int lo 5
ip add 5.5.5.5 32
int lo 9
ip add 9.9.9.9 32
int lo 6
ip add 6.6.6.6 32

bgp 5
router-id 5.5.5.5
peer 15.0.0.1 as 123
