TransMorph | WBIR 文章转自微信公众号：机器学习炼丹术笔记：陈亦新参考文章：Unsupervised

文章转自微信公众号：机器学习炼丹术
笔记：陈亦新
参考文章：Unsupervised Learning of Diffeomorphic Image Registration via TransMorph
参考代码：bit.ly/3EtYUFN.

文章贡献：新的配准方法，性能更好。

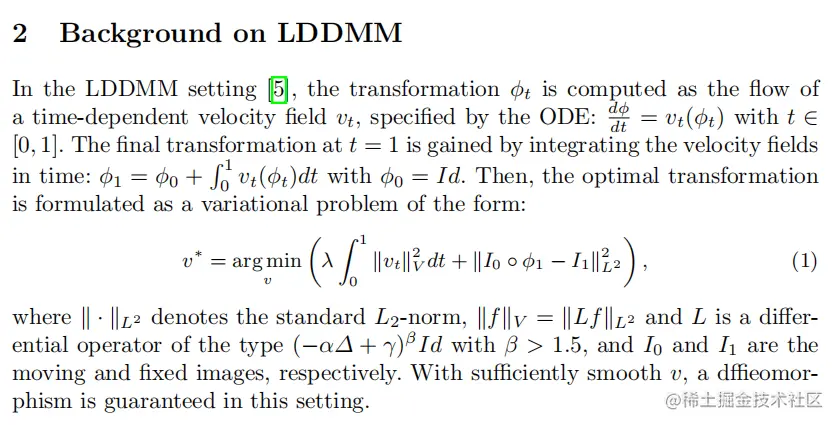

background on LDDMM

可以看到，其实就是类似voxelmorph的损失函数，前者是速度场的约束，后者是MSE或者NCC这样的损失函数。当然上面公式中应该是MSE的样式。

methods

【第一个贡献看起来是把backbone换成了swin transformer】【第二个贡献看起来是让label也计算损失】

就是source image和target image都需要有label分割标签。

最终的loss就是这个样子：

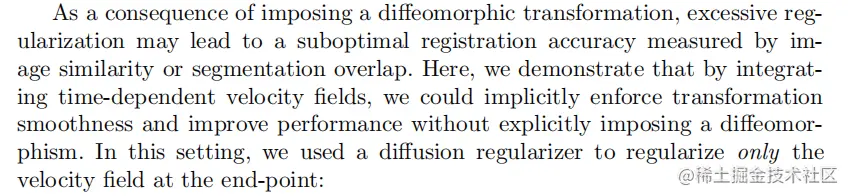

其实他是这样描述的：

但是我并不知道这个非常常见的loss function有什么可说的，几年前的配准模型就是这个设计？

他的大致的解释为：发现过度的施加正则化，可能会导致图像过于像素，或者分割重叠测量的次优配准精度（简单说就是性能下降）。在这里，我们证明了通过积分速度场，我们可以隐式的增强变换的平滑性和性能。所以他们使用diffusion regularizer来仅仅约束end-point的velocity field。

我的重点

我要从文章张学习的是如何评测配准结果，用什么指标。

【SSIM】

structural similarity index measure
衡量两张图像像素程度的指标。

$SSIM(x,y)=l(x,y)c(x,y)s(x,y)$

l：亮度比较， $\frac{2u_xu_y}{u_x^2+u_y^2}$
c：对比度比较, $\frac{2\sigma_x\sigma_y}{\sigma_x^2+\sigma_y^2}$
s：结构比较, $\frac{\sigma_{xy}}{\sigma_x\sigma_y}$
就是，均值、协方差、方差来计算的。
取值范围为-1到1.

from skimage.metrics import structural_similarity as ssim
ssim(img1,img2,multichannel=True)

【FSIM】参考代码：mikhailiuk/pytorch-fsim: Differentiable implementation of the Feature Similarity Index Measure in Pytorch (github.com) 【DICE】

【SDlogJ】

standard deviation of the logarithmic Jacobian
用来衡量变形场的合理性

def Get_Jac(displacement):
    '''
    the expected input: displacement of shape(batch, H, W, D, channel),
    obtained in TensorFlow.
    '''
    D_y = (displacement[:,1:,:-1,:-1,:] - displacement[:,:-1,:-1,:-1,:])
    D_x = (displacement[:,:-1,1:,:-1,:] - displacement[:,:-1,:-1,:-1,:])
    D_z = (displacement[:,:-1,:-1,1:,:] - displacement[:,:-1,:-1,:-1,:])

    D1 = (D_x[...,0]+1)*((D_y[...,1]+1)*(D_z[...,2]+1) - D_y[...,2]*D_z[...,1])
    D2 = (D_x[...,1])*(D_y[...,0]*(D_z[...,2]+1) - D_y[...,2]*D_z[...,0])
    D3 = (D_x[...,2])*(D_y[...,0]*D_z[...,1] - (D_y[...,1]+1)*D_z[...,0])

    D = D1 - D2 + D3

    return D

雅各比矩阵的log的标准差
