接上文

二阶微分算子

简介
上一小节介绍的Prewitt算子和Sobel算子都是近似对图像进行一阶导数的计算，只能提取出某个具体方向的边缘。由微积分的知识可知，一个函数的二阶导数为0时，代表此处的一阶导数取得极值，对应地也就表明原函数在此处的变化最大。比如著名的Sigmoid函数及其一阶导数、二阶导数的图像如下：

因此往往还可以根据图像的二阶导数过零点的位置，来预测图像中变化最剧烈的地方，也许对应物体的边缘。与一阶微分算子不同，这些二阶微分算子对边缘的计算具有旋转不变性，也就是可以检测出各个方向上的边缘。

Laplace算子

Laplace算子可以近似计算出图像的二阶导数，具有旋转不变性，也就是可以检测出各个方向的边缘。

​


也可以按卷积形式表示：
其中K=1，I=1时H（r,s）取下式，四方面模板：

通过模板可以发现，当邻域内像素灰度相同时，模板的卷积运算结果为0；

当中心像素灰度高于邻域内其他像素的平均灰度时，模板的卷积运算结果为正数；

当中心像素的灰度低于邻域内其他像素的平均灰度时，模板的卷积的负数。

对卷积运算的结果用适当的衰弱因子处理并加在原中心像素上，就可以实现图像的锐化处理。

#coding=utf-8
import cv2
import numpy as np

img = cv2.imread("test.jpg", 0)
gray_lap = cv2.Laplacian(img,cv2.CV_16S,ksize = 3)
dst = cv2.convertScaleAbs(gray_lap)

cv2.imshow('laplacian',dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

​

​

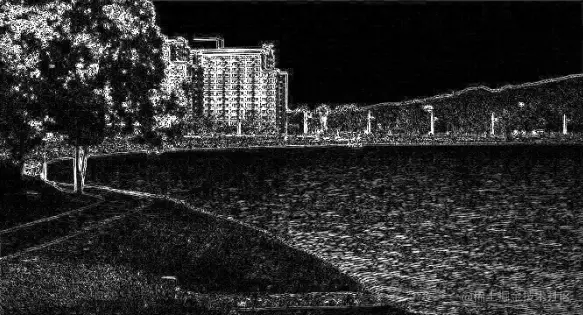

对比:

锐化卷积核计算的是中心像素减去周围像素的差值（中心权重为正，周边权重为负）；而Laplace算子则是周围像素之和减去中心像素的差值（中心权重为负，周边权重为正）。

LoG算子

Laplace算子对噪声依然很敏感。因此常常先使用高斯滤波器对图像进行平滑操作，再使用Laplace算子计算二阶微分。二者结合称为LoG算子（Laplacian of Gaussian），该算子可以更加稳定地计算图像的二阶微分。

基本理论

高斯卷积函数定义为：

​

而原始图像与高斯卷积定义为：

​

因为：

​

所以Laplacian of Gaussian(LOG)8579033794368a8de114e1b6e8ec8520.png​编辑可以通过先对高斯函数进行偏导操作，然后进行卷积求解。公式表示为：

​

和

​

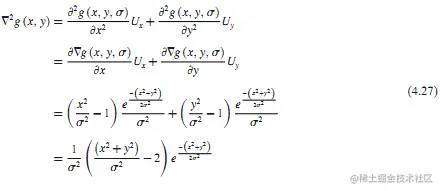

因此，我们可以LOG核函数定义为：

​


import numpy as np
import  cv2
from matplotlib import pyplot as plt

#定义掩膜
m1 = np.array([[0,0,-1,0,0],[0,-1,-2,-1,0],[-1,-2,16,-2,-1],[0,-1,-2,-1,0],[0,0,-1,0,0]]) #LoG算子模板

img = cv2.imread("lena_1.tiff",0)

#边缘扩充

image = cv2.copyMakeBorder(img, 2, 2, 2, 2, borderType=cv2.BORDER_REPLICATE)
# image = cv2.GaussianBlur(img,(3,3),4)
rows = image.shape[0]
cols = image.shape[1]
temp = 0
image1 = np.zeros(image.shape)

for i in range(2,rows-2):
    for j in range(2,cols-2):
        temp = np.abs(
            (np.dot(np.array([1, 1, 1, 1, 1]), (m1 * image[i - 2:i + 3, j - 2:j + 3])))
                .dot(np.array([[1], [1], [1], [1], [1]])))

        image1[i,j] = int(temp)

        if image1[i, j] > 255:
            image1[i, j] = 255
        else:
            image1[i, j] = 0


cv2.imshow("LoG",image1)

cv2.waitKey(0)

DoG算子

LoG算子的计算量较大，因此有数学家发明了DoG（Difference of Gaussians）算子来近似LoG算子。DoG算子翻译为高斯差分算子，从名称上可以看出，就是使用两个标准差不同的高斯滤波器对图像进行滤波操作，再将滤波后的两个结果相减，最后的结果可以近似LoG算子。其中涉及到的数学理论较为复杂，在此暂不讨论。

是灰度图像增强和角点检测( 也叫特征点提取)的一种方法

基本理论

首先，高斯函数表示定义为：

​

其次，两幅图像的高斯滤波表示为：

                        ​​​​​​​        69c2a5e3db4ff93342a5be810c59e966.png​编辑

​

最后，将上面滤波得到的两幅图像g1和g2相减得到：

​

即：可以DOG表示为：


高斯模糊代码

import cv2
import numpy as np
img = cv2.imread('D://fangzi.jpg')
cv2.imshow('img',img)
cv2.resizeWindow('img',640,480)
#img_ = cv2.GaussianBlur(img,ksize=(9,9),sigmaX=0,sigmaY=0)
img_ = cv2.GaussianBlur(img,(9,9),2)
cv2.imshow('img_',img_)
cv2.resizeWindow('img_',640,480)
cv2.waitKey()

效果：


DOG代码

​

左边是原图和三种不同σ的高斯模糊后的图。右边是对高斯滤波后的图片（相邻状态下）依次进行两两相减可得到右边的三个高斯函数的差分图（简称DOG）。

红色标记为当前像素点，黄色对应的像素点表示当前像素点邻接的点，共26(上图中27个黄点减去一个红点)个，如果该点（红点）是所有邻接像素点(黄点)的最大值或最小值，则红色标记对应的点为特征点。

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

int main()
{
    Mat ori_img = imread("D://lena.png");
    Mat gray_img;
    cvtColor(ori_img, gray_img, CV_RGB2GRAY);

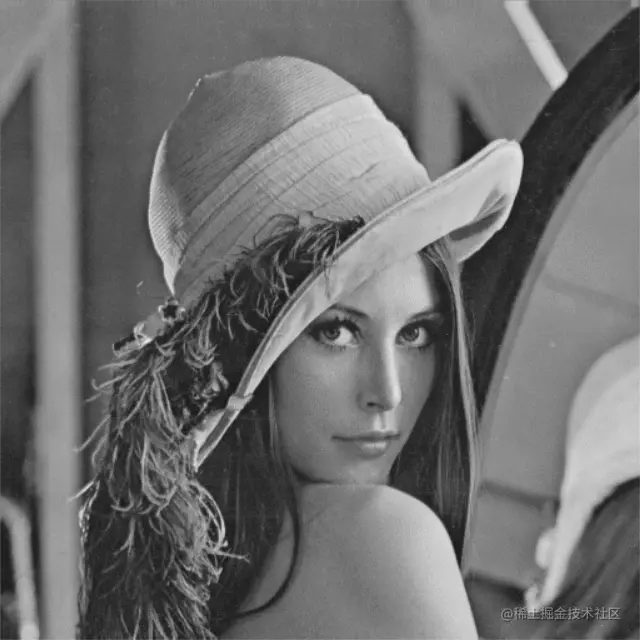

    imshow("gray", gray_img);
    gray_img.convertTo(gray_img, CV_32F);// float -像素是在0-1.0之间的任意值，这对于一些数据集的计算很有用，但是它必须通过将每个像素乘以255来转换成8位来保存或显示。

    Mat gauss1, gauss2;
    GaussianBlur(gray_img, gauss1, Size(5, 5), 0.3, 0.3);
    GaussianBlur(gray_img, gauss2, Size(5, 5), 0.4, 0.4);

    Mat DoG1, DoG2, DoG3;
    DoG1 = gauss1 - gauss2;
    imshow("DOG1", DoG1);
    GaussianBlur(gray_img, gauss1, Size(5, 5), 0.6, 0.6);
    GaussianBlur(gray_img, gauss2, Size(5, 5), 0.7, 0.7);
    DoG2 = gauss1 - gauss2;
    imshow("DOG2", DoG2);
    GaussianBlur(gray_img, gauss1, Size(5, 5), 0.7, 0.7);
    GaussianBlur(gray_img, gauss2, Size(5, 5), 0.8, 0.8);
    DoG3 = gauss1 - gauss2;
    imshow("DOG3", DoG3);
    for (int j = 1; j < gray_img.rows - 1; j++)
    {
        for (int i = 1; i < gray_img.cols - 1; i++)
        {
            if (DoG2.at<float>(j, i) < DoG2.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) < DoG2.at<float>(j - 1, i) &&
                DoG2.at<float>(j, i) < DoG2.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) < DoG2.at<float>(j, i - 1) && DoG2.at<float>(j, i) < DoG2.at<float>(j, i + 1) &&
                DoG2.at<float>(j, i) < DoG2.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) < DoG2.at<float>(j + 1, i) && DoG2.at<float>(j, i) < DoG2.at<float>(j + 1, i + 1)
                && DoG2.at<float>(j, i) < DoG1.at<float>(j, i) && DoG2.at<float>(j, i) < DoG1.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) < DoG1.at<float>(j - 1, i) &&
                DoG2.at<float>(j, i) < DoG1.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) < DoG1.at<float>(j, i - 1) && DoG2.at<float>(j, i) < DoG1.at<float>(j, i + 1) &&
                DoG2.at<float>(j, i) < DoG1.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) < DoG1.at<float>(j + 1, i) && DoG2.at<float>(j, i) < DoG1.at<float>(j + 1, i + 1)
                && DoG2.at<float>(j, i) < DoG3.at<float>(j, i) && DoG2.at<float>(j, i) < DoG3.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) < DoG3.at<float>(j - 1, i) &&
                DoG2.at<float>(j, i) < DoG3.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) < DoG3.at<float>(j, i - 1) && DoG2.at<float>(j, i) < DoG3.at<float>(j, i + 1) &&
                DoG2.at<float>(j, i) < DoG3.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) < DoG3.at<float>(j + 1, i) && DoG2.at<float>(j, i) < DoG3.at<float>(j + 1, i + 1))
            {
                //cout << DoG2.at<float>(j, i);
                if (DoG2.at<float>(j, i) < -3)
                {
                    circle(ori_img, Point(i, j), 3, CV_RGB(0, 0, 255));
                }
            }
            else
                if (DoG2.at<float>(j, i) > DoG2.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) > DoG2.at<float>(j - 1, i) &&
                    DoG2.at<float>(j, i) > DoG2.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) > DoG2.at<float>(j, i - 1) && DoG2.at<float>(j, i) > DoG2.at<float>(j, i + 1) &&
                    DoG2.at<float>(j, i) > DoG2.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) > DoG2.at<float>(j + 1, i) && DoG2.at<float>(j, i) > DoG2.at<float>(j + 1, i + 1)
                    && DoG2.at<float>(j, i) > DoG1.at<float>(j, i) && DoG2.at<float>(j, i) > DoG1.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) > DoG1.at<float>(j - 1, i) &&
                    DoG2.at<float>(j, i) > DoG1.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) > DoG1.at<float>(j, i - 1) && DoG2.at<float>(j, i) > DoG1.at<float>(j, i + 1) &&
                    DoG2.at<float>(j, i) > DoG1.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) > DoG1.at<float>(j + 1, i) && DoG2.at<float>(j, i) > DoG1.at<float>(j + 1, i + 1)
                    && DoG2.at<float>(j, i) > DoG3.at<float>(j, i) && DoG2.at<float>(j, i) > DoG3.at<float>(j - 1, i - 1) && DoG2.at<float>(j, i) > DoG3.at<float>(j - 1, i) &&
                    DoG2.at<float>(j, i) > DoG3.at<float>(j - 1, i + 1) && DoG2.at<float>(j, i) > DoG3.at<float>(j, i - 1) && DoG2.at<float>(j, i) > DoG3.at<float>(j, i + 1) &&
                    DoG2.at<float>(j, i) > DoG3.at<float>(j + 1, i - 1) && DoG2.at<float>(j, i) > DoG3.at<float>(j + 1, i) && DoG2.at<float>(j, i) > DoG3.at<float>(j + 1, i + 1))
                {
                    if (DoG2.at<float>(j, i) > 3)
                    {
                        circle(ori_img, Point(i, j), 3, CV_RGB(255, 0, 0));
                    }
                }
        }
    }
    imshow("result", ori_img);
    waitKey(0);

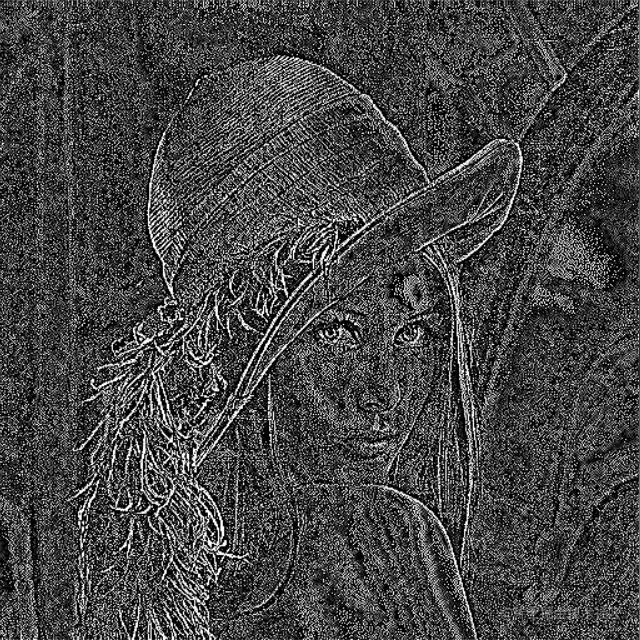

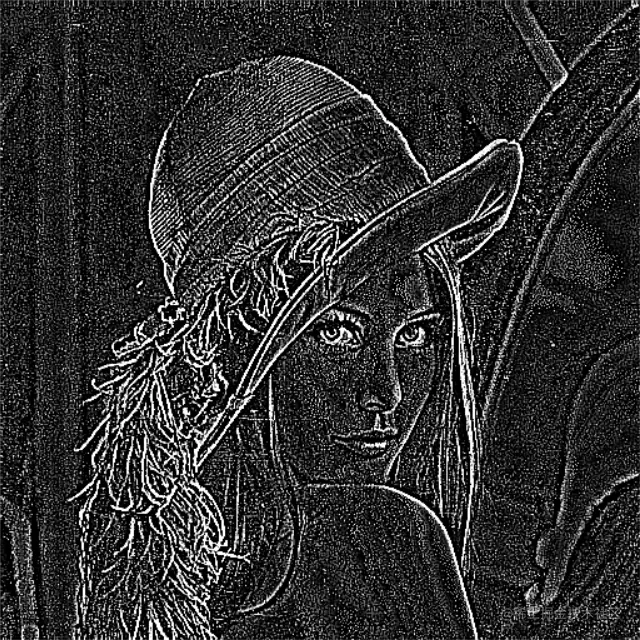

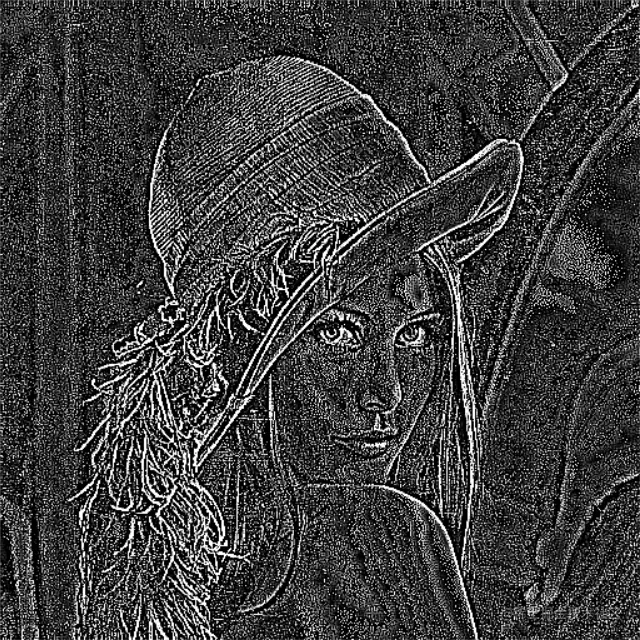

效果：

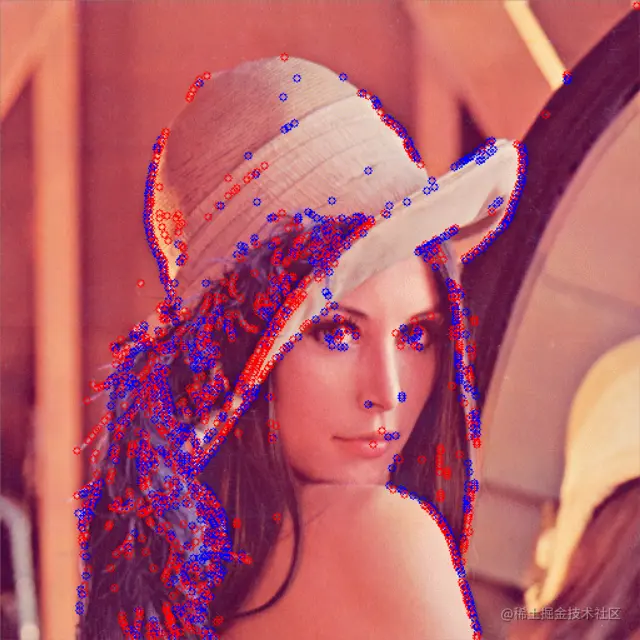

result：

​

​
