FusionSphere 6.5 服务器虚拟化运营
1、虚拟化 特性介绍

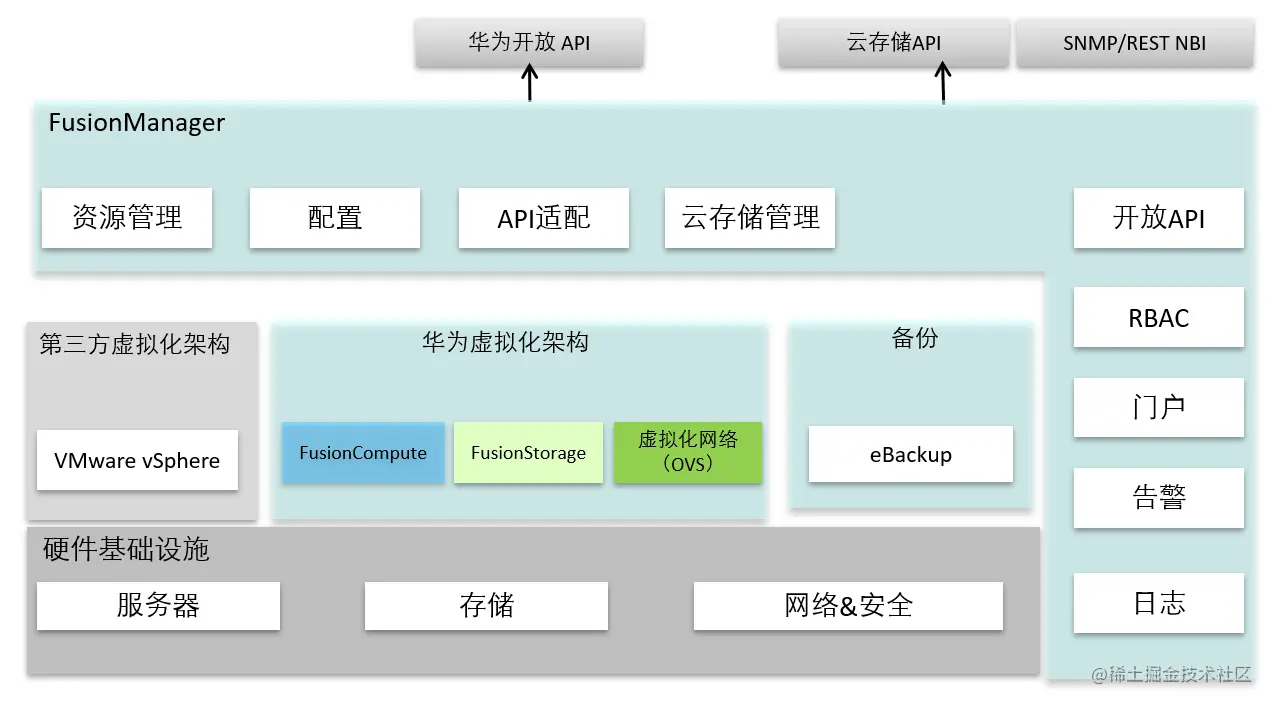

云操作系统架构
UVP VMTools
UVP VMTools 是一套安装在虚拟机操作系统中的应用程序，通过UVP VMTools可以优化虚拟机IO性能、方便虚拟机管理。
它由两部分组成：
-
提升虚拟机的IO性能的驱动部分，
-
提供虚拟机内部信息查询和通道的功能。
Tool/PV driver(虚拟机驱动)
Tools是虚拟机的驱动程序。
安装并启动Tools后，用户无需做任何操作，Tools即可提供以下功能:
1、为虚拟机提供高性能的磁盘I/0和网络I/0功能
2、为虚拟机提供虚拟硬件监控功能
- 获取虚拟机指定网卡IP信息
- 获取虚拟机内部各CPU利用率、内存利用率
- 获取虚拟机内各个磁盘/分区的空间使用信息
3、为虚拟机提供高级功能
- 在线调整虚拟机的CPU规格
- 创建虚拟机快照
- 虚拟机蓝屏检测
- 虚拟机与主机时钟同步
- 虚拟机网卡的高级功能，如Qos
- 自动升级虚拟机的驱动程序，如Tools驱动
为啥不直接默认集成tools?
1、OS并不是设计给VM使用。
2、tools不同虚拟化产品不一样，不兼容。
PV driver前端后端各有一份
PV Driver（Para-Virtualization Driver），半虚拟化驱动。兼容一个新的操作系统，需要厂商提供配套的PV驱动程序。在虚拟机创建之后，您可以使用华为提供的PV Driver工具提高虚拟机磁盘和网络的I/O处理性能。另外，PV Driver工具还提供虚拟机运行状态监控功能，帮助您轻松维护。
VRM级联：多规模的数据中心可以通过多对VRN级连，实现无级扩容，最大可管理4,096物理节点、80,000虚拟机规模。
GPU硬件虚拟化
- CPU模拟GPU；
- GPU虚拟化:将物理GPU虚拟成GPU池子，VM可从中获取VGPU（VM安装vGPU驱动，目前使用）
- GPU直通:将物理GPU直接绑定给虚拟机使用，并且独占。(性能最大化)
- GPU共享:将物理GPU绑定给某个虚拟机，其他虚拟机将工作转交给GPU虚拟机实现,目前已经不使用。
内存复用
- 内存共享，写时复制：虚拟化之间同一物理内存，此时虚拟机做只读操作。如果需要对内存进行写操作，开辟另一内存空间，并且修改映射。
- 内存置换：虚拟机把常时间未访问的内存被置换到储存中，并建立映射，当虚拟机访问在置换回来。
- 内存气泡：Hypervisor通过内存气泡将VM的空闲内存释放给内存使用率比较高的VM。
默认是关闭的：
- 内存复用技术可能降低IO性能
- 内存复用不是凭空产生的
限制条件：
- 主机需配置足够的交换空间才能保证内存复用功能的稳定运行。
- 内存复用与SRIOV直通、GPU直通、NVME SSD盘直通特性互斥。直通设备的虚拟机必须内存独占，内存独占后虚拟机的内存不会被交换到交换空间。内存复用(非100%内存预留）的虚拟机不能直通设备。
技术特点：
华为虚拟化平台，通过智能复用以上三种技术将内存复用比提升至130%，VM密度提升130%。
数据有冷、有热。
- 20%的数据，在80%的时间会使用。热数据，内存中
- 80%的数据，在20%的时间会使用。冷数据，硬盘中

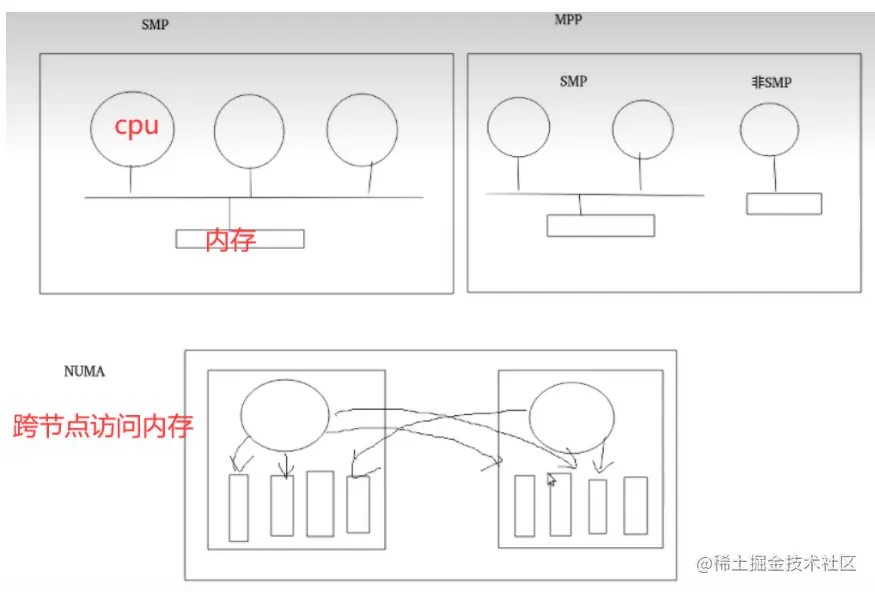

CPU架构
- 单CPU架构
- 多CPU架构
- SMP：多个CPU共享内存，会有资源竞争的问题
- MPP：CPU可设置为SMP模式、非SMP模式，在一定程度解决了SMP资源竞争的问题。但是带来资源分配不均衡。
- NUMA︰将服务器的多个CPU划分为多个节点，一颗CPU一个节点。每个节点内部会有多根内存条。节点内，CPU访问内存，性能最好，CPU还可以跨节点访问内存，但会有内存访问时延。
优化NUMA技术：
- HOST NUMA：由主机实现。在BIOS中开启，开启之后，可以让主机能够认识NUNA架构。HOST OS分配资源时,会优先分配同个节点的CPU、内存。
- GUEST NUMA：由hypervisor实现。在FC的集群中开启，开启之后，可以让虚拟机认识NUMA架构。VM分配资源时,会优先分配同个节点的CPU、内存。

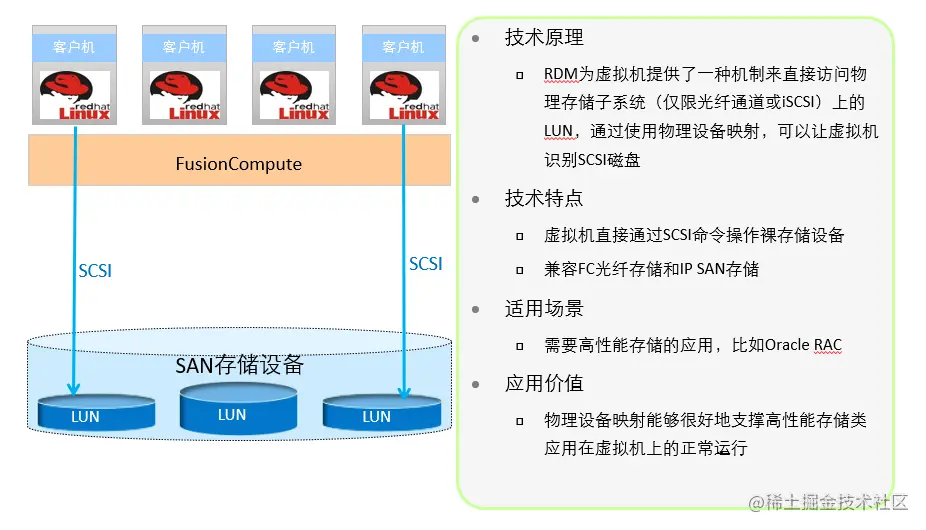

存储资源裸设备映射 (RDM)
RDM：存储资源裸设备映射，存储lun（只能是san存储）直接映射给VM。
但是不支持迁移、HA等。

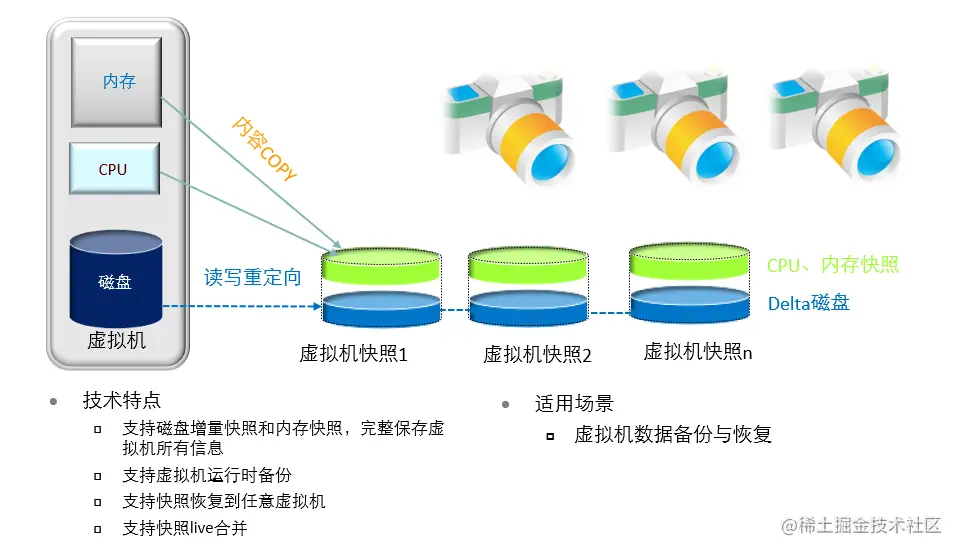

快照技术
该任务指导系统管理员通过FusionCompute，为虚拟机创建快照，保存虚拟机设置和虚拟机磁盘的数据，用于虚拟机数据的还原和恢复。如果创建内存快照，还可以保存和恢复虚拟机的内存状况。
创建快照时，当前磁盘被置为只读，系统自动在磁盘所在数据存储中创建增量磁盘，后续对该磁盘数据的编辑将保存在增量磁盘中，即增量磁盘表示磁盘当前状况和上次执行快照时的状况之间的差异。对该磁盘再次创建快照时，原磁盘和当前增量磁盘均被置为只读，系统会在数据存储中再创建一个增量磁盘。
-
创建快照时，虚拟机所在的数据存储可用容量如果低于10%，此时不应继续创建快照，因为创建快照时，虚拟机所在数据存储需要有足够的预留空间。
-
一台虚拟机可以创建多个快照，使用其中一个快照恢复虚拟机时，不会对其他快照产生影响。
-
一台虚拟机最多可以创建32个快照，已创建的快照只能手动进行删除。
-
一台主机只能同时创建一个内存快照。
-
一台主机最多能够同时创建两个一致性快照。
-
磁盘IO压力大会导致一致性快照创建失败，建议在磁盘IO压力较小时创建一致性快照。
-
仅当虚拟机磁盘的存储类型为FusionStorage Block、虚拟化本地硬盘、虚拟化SAN存储或NAS存储时，虚拟机支持快照功能。
-
当虚拟机系统盘数据存储类型为NAS存储时，不支持创建内存快照。
-
绑定了共享磁盘的虚拟机，不支持创建内存快照和一致性快照。创建普通快照时，不对共享磁盘进行快照。
-
若磁盘被设置为“快照时不包含该磁盘”，则创建快照时，不对该磁盘数据进行快照，但会记录磁盘的挂载信息。
-
休眠状态时，只能生成内存快照；已关闭状态时，只能生成普通快照。
-
虚拟机状态为运行中时，若创建内存快照，快照会保留虚拟机的实时状况；若不创建内存快照，则快照中磁盘数据可能不一致。
-
快照生成成功后，增量磁盘会占用磁盘所在的数据存储的空间，为避免存储资源不足，建议对快照数量进行控制。
-
当对光驱、软驱设备进行读写操作时创建内存快照，则在快照恢复虚拟机时可能导致数据恢复不完全。
-
快照不保存USB/GPU/SSD等直通设备及GPU虚拟化设备信息。
-
创建快照过程中，不能对虚拟机进行操作。
-
当虚拟机在进行如下操作时，不能进行虚拟机内存快照创建操作。
- 热迁移；
- 在线增加CPU；
- 重启或关机。
-
当一主机内有虚拟机在创建内存快照时，该主机上的其他虚拟机不能同时创建内存快照。如同时创建，则系统按照快照创建的先后顺序依次逐个执行任务。
创建一致性快照
该任务指导管理员通过FusionStorage Block自助维护平台创建一致性快照。
一致性快照用于将多个卷的数据状态同时保存下来，例如对某个虚拟机对应的多个卷创建一致性快照，将虚拟机的状态保存下来。
-
仅当满足以下要求时，虚拟机支持一致性快照：
- 虚拟机没有绑定共享磁盘。
- 虚拟机已安装Tools，且Tools运行正常。
- 虚拟机磁盘的存储类型为虚拟化本地硬盘、虚拟化SAN、FusionStorage Block或NAS存储。
- 虚拟机的操作系统要求请参照《FusionSphere SIA 华为客户机操作系统兼容性指南(KVM企业虚拟化)》中的内容。

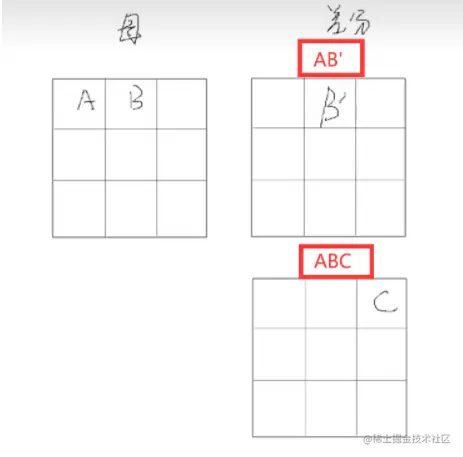

- 创建快照会创建一个差分磁盘文件，该磁盘文件与源磁盘文件存放同一目录下。源磁盘文件会转为只读，新写入的数据存放在差分磁盘文件中。
- 回滚快照时会删除差分磁盘文件中的数据。
- 删除快照时，系统会整合原磁盘与差分磁盘文件里面的数据，形成新的磁盘文件。

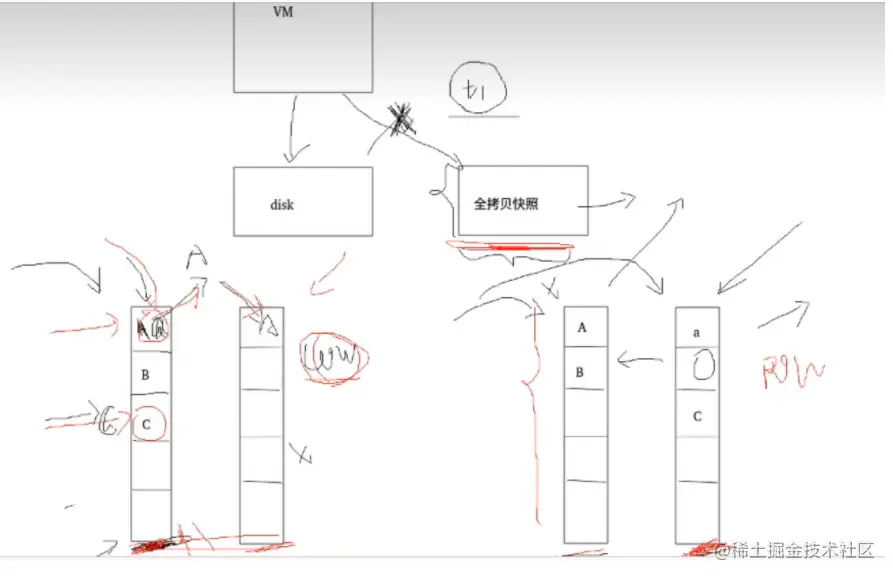

- 全拷贝快照
- 优点:性能不下降
- 缺点:占用更多空间。
- 写时复制cow
- 写数据时，判断原位置是否有数据，假如无数据，直接写入，假如有数据，把原数据读出，写入快照空间,最后把新数据写入原位置
- 优点:读性能没有下降
- 缺点:快照之后，由一次写，变为一次读两次写。导致写性能下降。
- 写时重定向row
- 写数据时，直接将新数据写入快照空间中。读数据时，如果快照空间有数据，直接读出,如果快照空间,再到原位置读取数据。
- 优点:写性能没有下降
- 缺点:快照之后，由一次读，变为,两次读。导致读性能下降。
VIMS虚拟集群存储文件系统（锁机制）
中断技术
CPU处理任务的机制。 由其他设备发起任务请求，CPU处理任务。 设备称之为中断源,CPU处理任务，就叫作中断。 传统I0设备，可能会把请求集中于CPU0，造成对CPUO压力较大。 自适应,变为多线程。
GE网卡是千兆，但是10GE就是万兆。
分布式虚拟交换机
OVS：linux内核自带的虚拟交换机。实现服务器内部的虚拟交换。
EVS:就是OVS的华为增强版。
- 由OVS的单线程变为EVS的多线程。
- 由OVS的内核态转变为EVS的用户态。
以上两个都是单机的虚拟交换机。只能实现主机内部不同虚拟机的通信。要实现跨主机的话，就需要使用DVS
DVS：（逻辑上的）分布式虚拟交换机。
DVS由VRM去逻辑组织不同主机上的EVS
交换机根据位置可以分为TOR、EOR
- TOR一般放置在服务器机柜的最上端。接入服务器。
- EOR一般会有专门机柜放置，汇总的作用。
端口组概念
端口组是一种策路设置机制，这些策略用于管理与端口组相连的网络。一个分布式交换机可以有多个端口组。虚拟机的虚拟网卡连接到分布式交换机的端口组，这样，即使与同一端口组相连接的虚拟机各自在不同的物理服务器上，这些虚拟机也都属于虚拟环境内的同一网络。
端口组，就是一组网络属性(vlan id\流量整形等)一样的端口的集合。

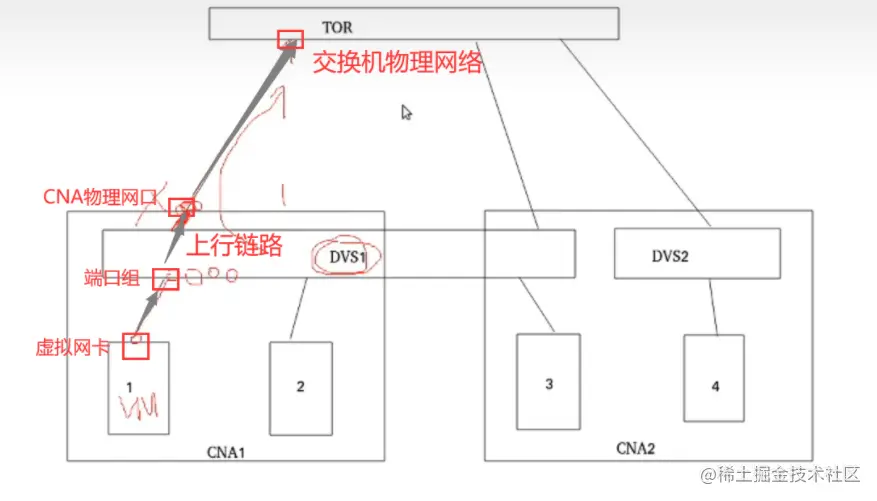

上行链路，DVS与CNA主机的物理网卡相连的逻辑链路。
通过上行链路，可关联到物理网络。

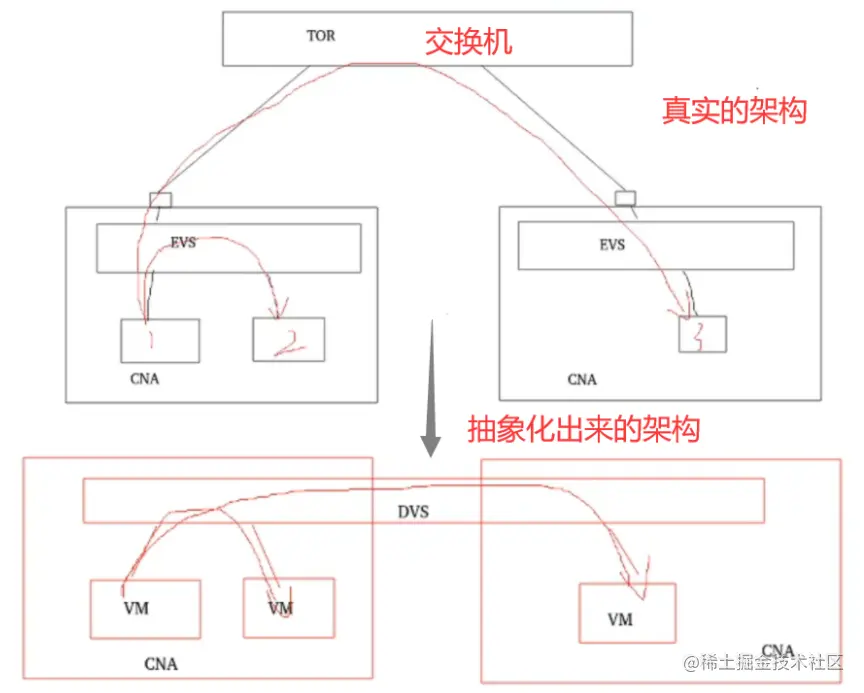

面试题——DVS通信问题
- 同CNA主机，同DVS，同二层，服务器内部通信 VM1和VM2
- 同CNA主机，同DVS，不同二层，出服务器到网关再回来——需要三层通信“交换机” VM1和VM2
- 不同CNA，同DVS，同二层，出服务器到TOR(交换机)再回来 VM1和VM3
- 不同CNA，同DVS，不同二层，出服务器到网关再回来 VM1和VM3
- 不同DVS，不能通信
不同端口组可以设置同一个VLAN吗?——》 可以
端口组跟vlan的区别是啥?——》 答案没有关系。端口组会有vlan id ,普通是1个，中继可以是多个组可以相同vlan id
QOS
QOS：服务质量，在资源发生竞争时，保证重要业务资源可用。
CPU:
- CPU份额:定义多个虚拟机在竞争物理CPU资源的时候按比例分配计算资源
- CPU预留:定义了多个虚拟机竞争物理CPU资源的时候分配的最低计算资源
- CPU限额:控制虚拟机占用物理CPU资源的上限。
内存:
- 内存份额:定义多个虚拟机竞争内存资源的时候按比例分配内存资源
- 内存预留:定义多个虚拟机竞争内存资源的时候分配的内存下限
- 内存限额:控制虚拟机占用物理内存资源的上限。(6.3以前，也即是XEN架构，此处开关没有意义;6.3及以后的版本，也即KVM架构，当开启内存复用后，此处开关有意义)
磁盘:设置虚拟机每个磁盘的IO上限，以避免某个虚拟机的磁盘IO过大，影响其他虚拟机的性能
- 最大读出字节数(KB/s)
- 最大写入字节数(KB/s)
- 最大读写字节数(KB/s)
- 最大每秒读请求个数
- 最大每秒写请求个数
- 最大每秒读写请求个数
网络:提供带宽配置控制能力，QoS功能不支持同一主机上虚拟机之间的流量限制。
- 基于端口组成员接口发送方向与接收方向的带宽控制
- 基于端口组的每个成员接口提供流量整形、带宽优先级的控制能力。
虚拟机热迁移—更改主机
实现过程：
- 将虚拟机的配置信息、描述信息发送至目的主机。此时，会在目的主机上创建空虚拟机。

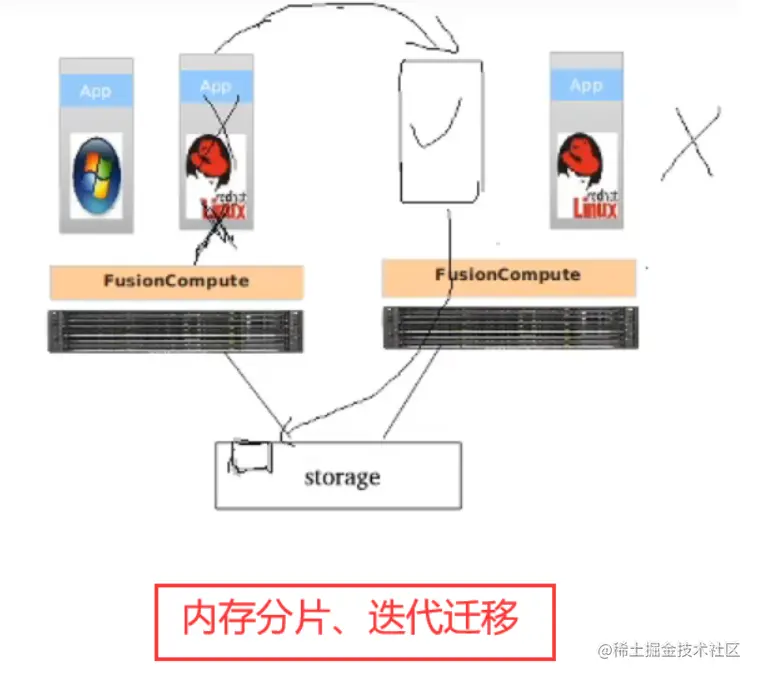

- 通过内存分片+迭代迁移的方式，将初始内存、变化内存发送至目的主机。
- 当变化内存极小时，VRM会暂停源虚拟机的IO。
- 将最后一块变化内存迁移至目的主机。
- 停止源虚拟机,在目的端拉起虚拟机。
限制条件：
- 如果源主机和目标主机的CPU类型不一致，需要开启集群的IMC模式。
- 虚拟机的状态为“运行中”——强调热迁移。
- 虚拟机未挂载总线类型为"IDE"的磁盘。
- 源目的主机使用共享存储。
- 源目的主机正常运行，资源足够。
- 源目的虚拟机要处于同—DVS。
- 虚拟机未挂载直通设备。
- 虚拟机未绑定设备。。。
目前IMC策略——CPU降级仅支持INTEL不同型号CPU的热迁移，其他厂商的CPU不能配置该功能。 IMC可以确保集群内的主机向虚拟机提供相同的CPU功能集，即使这些主机的实际CPU不同，也不会因CPU不兼容而导致迁移虚拟机失败。
如果虚拟机迁移失败，可能原因如下:
- 源主机和目标主机网络中断或网络不通。
- 目标主机无法访问虚拟机的磁盘。
- 目标主机故障、被重启或已进入维护模式。
- 源主机和目标主机的CPU类型不兼容。
- 源主机和目标主机的BIOS配置项配置不一致，例如"Advanced > Advanced Processor"中的CPU特性列表的配置不一致。
热迁移的应用场景?
- 硬件更换维护。
- 进行资源的负载均衡。
- DRS、DPM（动态资源调度、分布式电源管理）
到底有没有中断业务?
有中断，但是只中断一瞬间，业务无感知，可认为做到了热迁移。
HA技术
HA:高可用。在虚拟机或者主机故障的情况下，在其他资源足够的主机，重新拉起虚拟机。
某些情况下，业务中断，通过高可用，保持业务继续运行。实现分钟级的恢复
限额条件:
- 源目的主机有共享存储
- 目的主机有预留足够资源
- 主机、集群、VM开启HA策略
- 虚拟机未有直通设备
- 虚拟机未有绑定设备

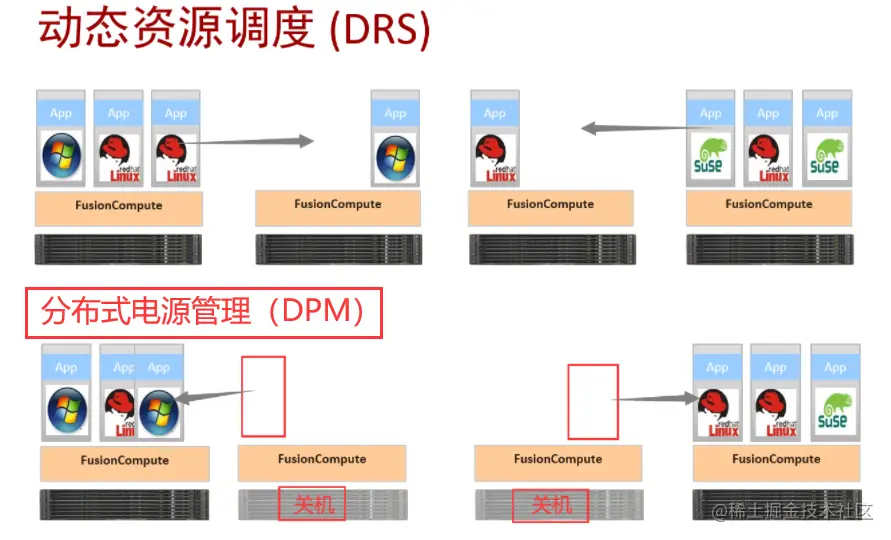

DRS和DPM
DRS:动态资源调度
DPM:分布式电源管理（关机是通过操作系统下电，开机是通过BMC上电)
自动化级别:手动(系统给出建议，确认后自动迁移)、自动
衡量因素:CPU、内存、CPU和内存 都必须要依赖于虚拟机热迁移。
DPM还必须给主机配置BMC参数——用于上电。
高级调度规则:
- 聚集虚拟机:列出的虚拟机必须在同一主机上运行。某个业务相关的虚拟机。
- 互斥虚拟机:列出的虚拟机必须在不同主机上运行。某些主备、集群的业务虚拟机。
- 虚拟机到主机:关联一个虚拟机组和主机组并设置关联规则，指定所选的虚拟机组的成员是否能够在特定主机组的成员上运行。
- 必须在主机组上运行:虚拟机组中的虚拟机必须在主机组中的主机上运行。
- 应该在主机组上运行:虚拟机组中的虚拟机应当(但不是必须）在主机组中的主机上运行。
- 禁止在主机组上运行:虚拟机组中的虚拟机绝对不能在主机组中的主机上运行。
- 不应该在主机组上运行:虚拟机组中的虚拟机不应当(但可以）在主机组的主机上运行。|
规则调度优先级：
- 第一优先级:规则类型为“虚拟机到主机"，规则是“必须在主机组上运行"和"禁止在主机组上运行”的。
- 第二优先级︰规则类型为“聚集虚拟机"和“互斥虚拟机”的。
- 第三优先级∶规则类型为“虚拟机到主机”，规则是“应该在主机组上运行"和“不应该在主机组上运行"的。
虚拟机存储热迁移
- 更改主机：虚拟机热迁移
- 更改数据存储：存储热迁移
- 更改主机+数据存储：完整迁移

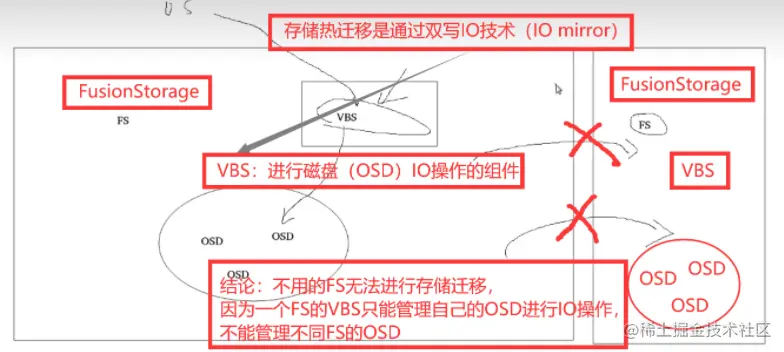

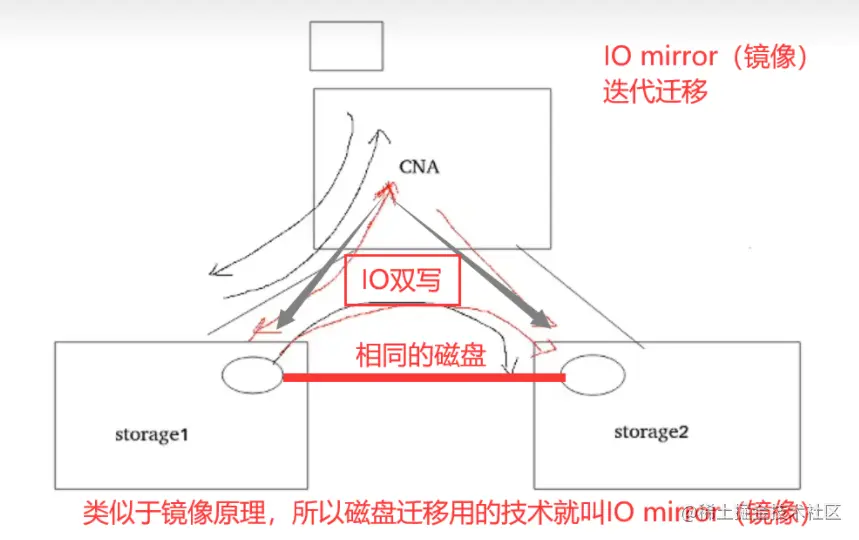

虚拟机存储热迁移：IO mirror 迭代迁移
- 首先在目的端创建一个相同的磁盘
- 将源、目的磁盘设置为双写（IO mirror）
- 通过迭代迁移技术将原磁盘数据拷贝到目的磁盘
- 待数据完全一样，断开源磁盘，虚拟机IO目的磁盘继续工作。
限制条件:
-
不支持迁移已挂载的“共享”类型的磁盘和链接克隆虚拟机的磁盘。
- 共享磁盘的VM，迁移走了，其他的VM没法用了！
- 链接克隆的虚拟机母卷是共享的，迁移走了其他的用不了了！
-
不支持非持久化磁盘的迁移。在条件允许的情况下，建议将虚拟机关闭后迁移。
- 非持久化磁盘：关闭电源或恢复快照后，丢弃对该磁盘的更改。（网吧清除卡）
-
不支持跨FusionStorage Block存储资源之间进行迁移。
-
必须源、目的存储关联至同个主机
-
目的存储资源足够
-
主机、存储状态正常
应用场景:
- 存储资源均衡
- 硬件维护
2、虚拟化 资源
存储资源

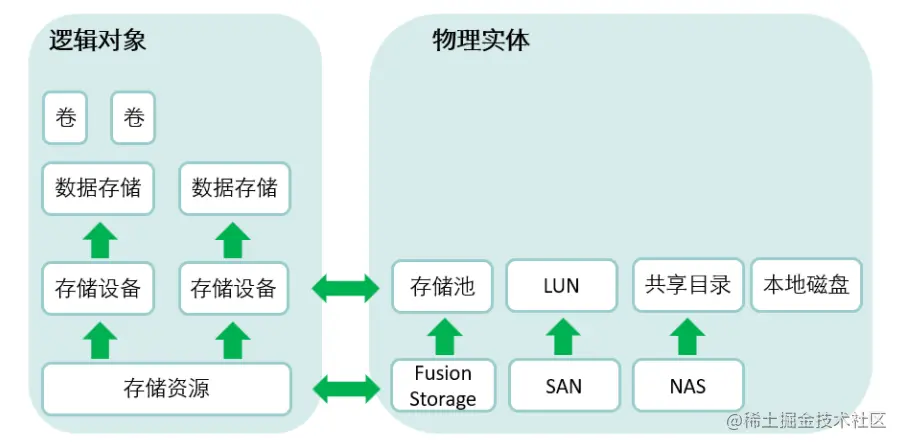

存储虚拟化模型
- 存储资源:告诉FC，添加的存储的类型、名称、IP。(IPSAN、NAS、FS)添加存储资源只能添加通过IP相互连接诶的设备（类似于FC SAN是通过光纤连接通过扫描添加）
- 存储设备:存储资源中的管理单元。(LUN (IPSAN，FCSAN)、文件目录(NAS)、存储池(FS)、本地磁盘)这里的FCSAN类似于本地存储，通过扫描添加
- 数据存储:虚拟化平台中可管理、操作的存储逻辑单元。告诉FC，存储设备怎样使用(虚拟化数据存储、非虚拟化数据存储、存储裸设备映射)
添加存储的过程：以IPSAN为例
-
在FC上添加存储资源，关联主机，获取IQN号
-
在存储上，创建存储池，创建LUN，创建LUN组 利用IQN号，创建启动器，创建主机，创建主机组，创建映射
-
在FC上扫描存储设备，发现第2步映射的LUN
-
在FC上将扫描到的LUN，添加为数据存储，选择使用方式(非虚拟化、虚拟化、裸设备映射)
此处的虚拟化指的是传统虚拟化，非虚拟化指的是传统的非虚拟化+FS，裸设备映射指的是给单独某个虚拟机

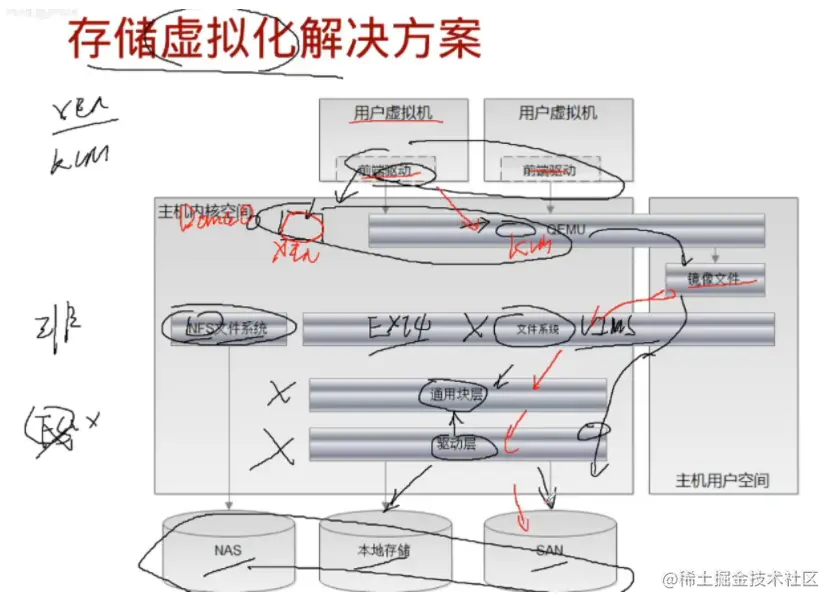

存储虚拟化类型:
| 裸设备+逻辑卷 | 非虚拟化数据存储 |
|---|---|
| 存储设备虚拟化 | Fusionstorage |
| 主机存储虚拟化+文件系统 | 虚拟化数据存储(VIMS（SAN）、EXT4（本地磁盘）、NFS（NAS）） |
非虚拟化，性能最好，但是不支持虚拟化特性（快照、链接克隆等)
FS，性能较好，支持一部分虚拟化特性（快照、链接克隆等)
虚拟化，性能较好，支持最多的虚拟化特性（快照、链接克隆、存储热迁移等)
注意事项:
- 使用IPSAN时需要在FusionCompute中导出主机的wWN号，用于后续在存储上配置主机启动器。在存储侧需要将存储设备通过链路关联到主机。
- 存储设备需要在FusionCompute中进行扫描来发现。
- 数据存储需要创建在指定的存储设备上，且一个存储设备只能创建一个数据存储。数据存储和主机关联，为主机提供资源，数据存储可以关联到多个主机,
- 一个主机也可以使用多个数据存储。
- 存储设备必须被添加为数据存储才能被使用。
- 数据存储可用于存放虚拟机磁盘、快照文件、镜像数据存储的大小依赖于存储设备的大小。

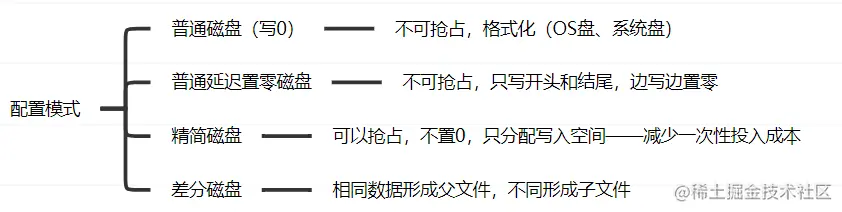

磁盘配置模式
| 普通磁盘:分配全部空间，置0全部空间，按需写数据 | 特点:创建速度最慢，使用性能最好 |
|---|---|
| 普通延迟置零:分配全部空间，按需置0空间，按需写数据 | 特点:创建速度较快，使用性能适中 |
| 精简磁盘:按需分配空间，按需置0空间，按需写数据 | 特点:创建速度最快，使用性能最差 |
分配空间——》置0——》写入数据
磁盘类型
- 普通:普通磁盘只能单个虚拟机使用。
- 共享:共享磁盘可以绑定给多个虚拟机使用。
磁盘模式
| 从属 | 快照中包含该从属磁盘，更改将立即并永久写入磁盘。 |
|---|---|
| 独立-持久 | 更改将立即并永久写入磁盘，持久磁盘不受快照影响。即对虚拟机创建快照时，不对该磁盘的数据进行快照。使用快照还原虚拟机时，不对该磁盘的数据进行还原。（纯写入） |
| 独立-非持久 | 关闭电源或恢复快照后，丢弃对该磁盘的更改。（网吧一清卡） |
虚拟机磁盘文件格式类型
| 固态磁盘文件：创建的时候，将磁盘全部数据块置0。 | 应用:普通磁盘 |
|---|---|
| 动态磁盘文件:创建的时候，将磁盘头部、尾部置0，中间按需置0。 | 应用:普通延迟置零、精简磁盘 |
| 差分磁盘文件：本质上与动态磁盘文件一样。差分磁盘文件必须依赖于母卷。 | 应用:快照、链接克隆、非持久化卷 |
磁盘的总线类型
普通IDE:最多3块，插槽范围1～3。
高速IDE(VIRTIO):最多25块，插槽范围1～25。
SCSI:最多60块，插槽范围1～60。
虚拟机模板格式
虚拟机模板格式分为ova和ovf两种。
- 其中ova格式的模板只有一个ova文件。
- ovf格式的模板由一个ovf文件和多个vhd文件组成
3、网络通信平面
FusionSphere虚拟化套件的网络通信平面划分为业务平面、存储平面和管理平面，且三个平面之间是隔离的。保证管理平台操作不影响业务运行，最终用户不破坏基础平台管理。
-
业务平面
为用户提供业务通道，为虚拟机虚拟网卡的通信平面，对外提供业务应用。
-
存储平面
为iSCSI存储设备提供通信平面，并为虚拟机提供存储资源，但不直接与虚拟机通信，而通过虚拟化平台转化。
-
管理平面
负责整个云计算系统的管理、业务部署、系统加载等流量的通信。
BMC——管理服务器的平面主要负责服务器的管理，BMC平面可以和管理平面隔离，也可以不进行隔离。
