实验背景
在交换机上划分vlan后，vlan子网应该被看作独立网络，不同的vlan间的计算机无法通信。vlan间设备的通信需要借助网络层，常用方法有两种：其一是利用路由器；第二是利用三层交换机。如果采用路由器通常会采用独臂路由模式。
技术原理
路由器只需要一个以太网接口和交换机连接，交换机的这个接口设置为trunk接口。在路由器上创建多个子接口和不同的vlan连接，子接口是路由器物理接口上的逻辑接口。
一个例子🌰：当交换机收到vlan1的计算机发送的数据帧后，从它的trunk接口发送数据给路由器，由于该链路是trunk链路，帧中带有vlan1的标签。帧到了路由器后，如果数据要转发到vlan2上，路由器将把数据帧的vlan1标签去掉，重新用vlan2标签进行封装，通过trunk链路发送到到交换机的trunk接口；交换机收到该帧，去掉vlan2标签，发送给vlan2上的计算机，从而实现了vlan间的通信
独臂路由配置实验
基于cisco packet tracer 8.2.0版本
步骤1：设备选择和线缆连接 以及ip配置
步骤2：配置交换机

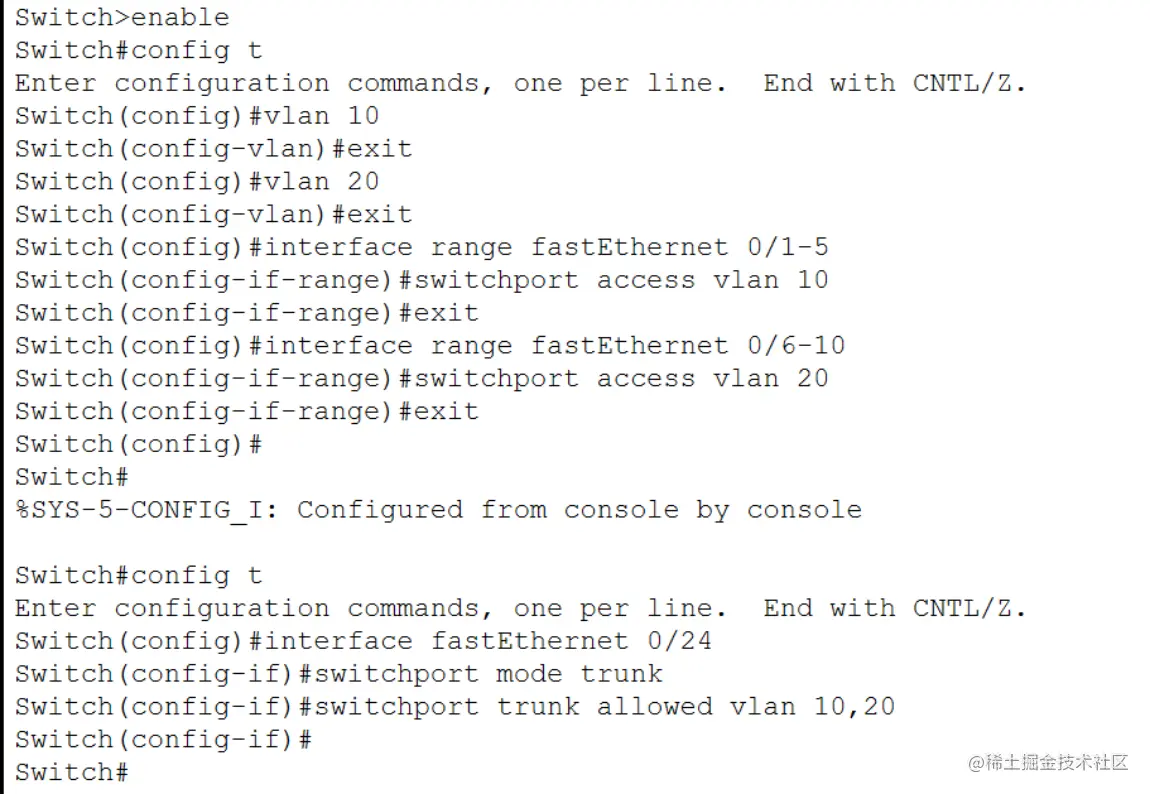

（1）建立vlan10和vlan20，将交换机1-5号口，分配至vlan10,将交换机6-10号口，分配至vlan20,配置过程如下
接着将连接路由器的交换机端口设置为trunk工作模式
注意：本实验计划将pc0划分到vlan10，因此与交换机的接口应选择f0/1-f0/5,pc1同理，接口应选择f0/6-f0/10中一个。
交换机与路由器的接口为f0/24,读者按照自己配的接口配置trunk
完成以上配置后，测试pc0和pc1的连通性，此时应该不通。
步骤2：配置路由器

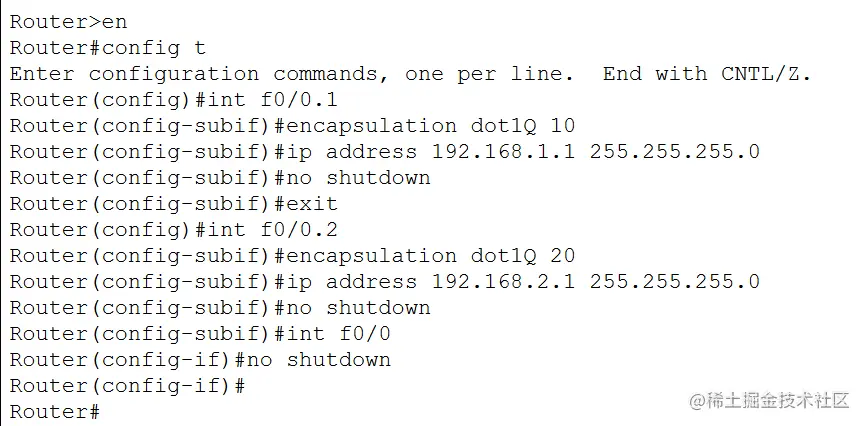

路由器的配置主要完成子接口创建，并配置子接口的协议，命令如下
最后一定要启动f0/0!
步骤3：实验调试

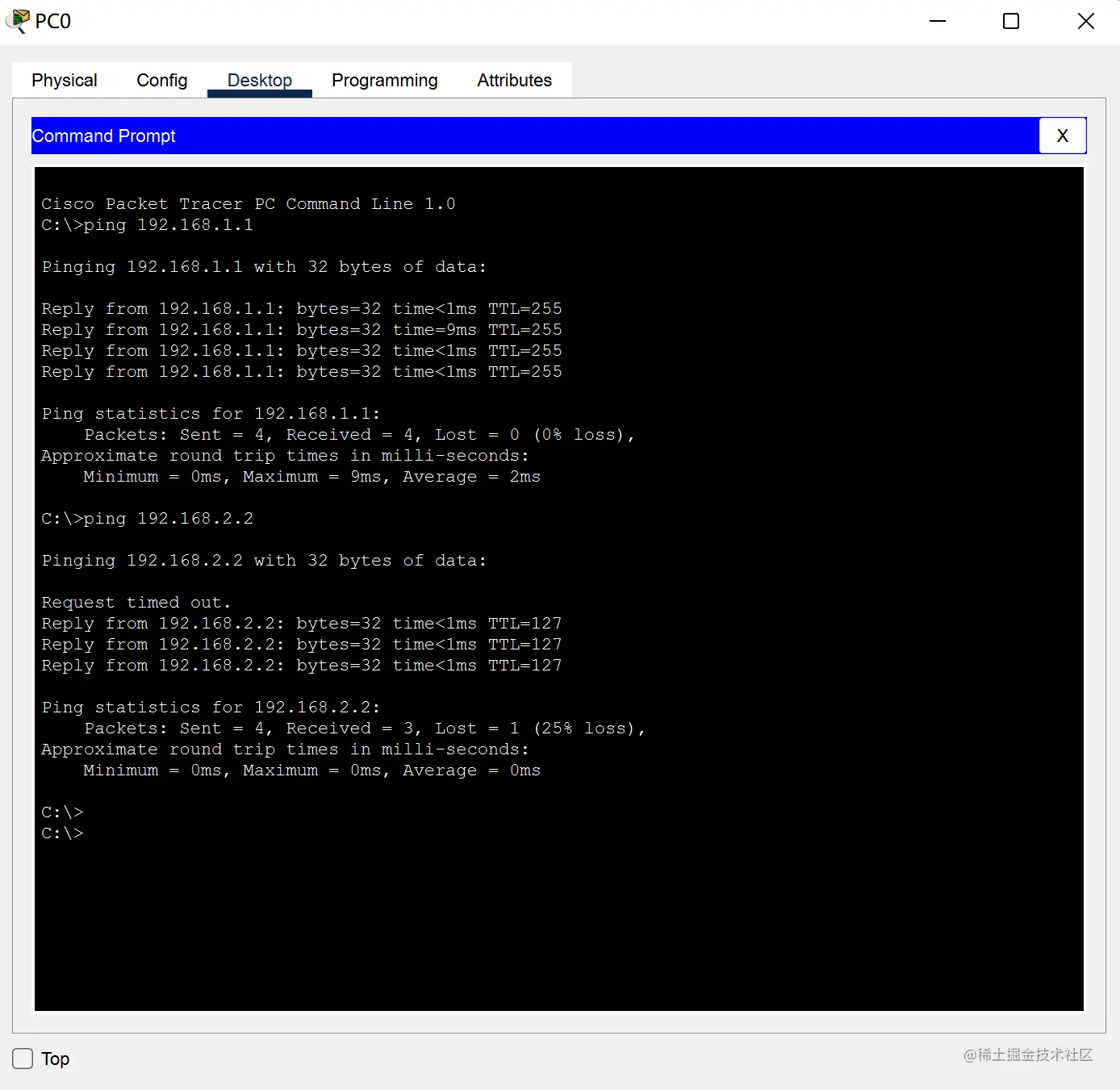

用pc0依次ping其子网关以及pc2的ip地址
由图可知，pc0和其子网关正常通信，同时和跨网的pc1也正常通信。
