1、简介

串行、半双工、近距离、多机通信

1. 通信流程 主机发送起始信号，启用总线 主机发送一字节数据（从机地址+写或读）（7+1） 从机发送应答信号回应主机 发送器发送数据（先发高位） 接收器发送应答回应 通信完成后，主机发送停止信号释放总线

2、硬件

SCL：时钟线 SDA：数据线 从机多了要接上拉电阻 空闲输出高阻态，用高阻态表示高电平

3、协议

3.1、读取数据方式

时钟线高电平的时候,下降沿起始信号，上升沿停止信号 在时钟线高电平的时候，读取数据；低电平SDA切换数据

应答信号 SDA释放，等待低电平应答

3.2、设备地址

7位地址+最后一个读写位（构成8位地址） 1读地址 0写地址

3.3、写

起始信号>发写地址>等待响应>发数据等响应>停止信号

3.4、读

起始信号>发读地址>等待响应>接收数据>发送响应信号>停止信号

3.5、写读

起始信号>发写设备地址>发要读的地址>起始信号>发读设备地址> 接收数据

四、EEPROM_IIC

4.1、IIC初始化

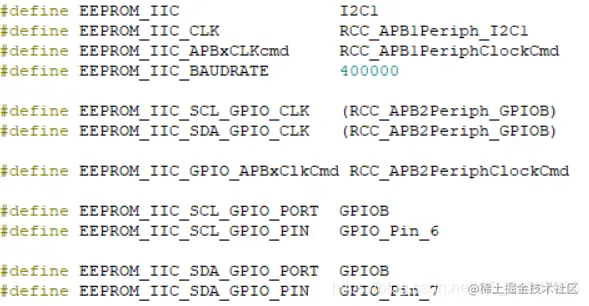

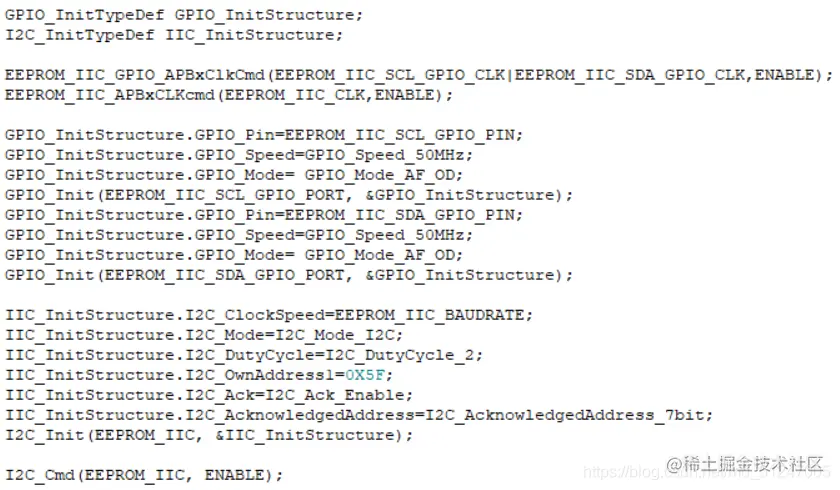

1.使能时钟 GPIOB：RCC_APB2PeriphClockCmd(); I2C1：RCC_APB1PeriphClockCmd(); 2.初始化gpio SCL：GB6,复用开漏 SDA：GB7,复用开漏 GPIO_Init(); 3.初始化I2C外设 时钟频率：400KHz（400000） 模式：I2C模式 占空比：I2C_DutyCycle_2 自身地址：0x5f（7位地址） 应答：使能 应答位数：7位 I2C_Init(); 4.使能I2C外设 I2C1：I2C_Cmd();

4.2、收发数据函数

4.2.1发一个字节

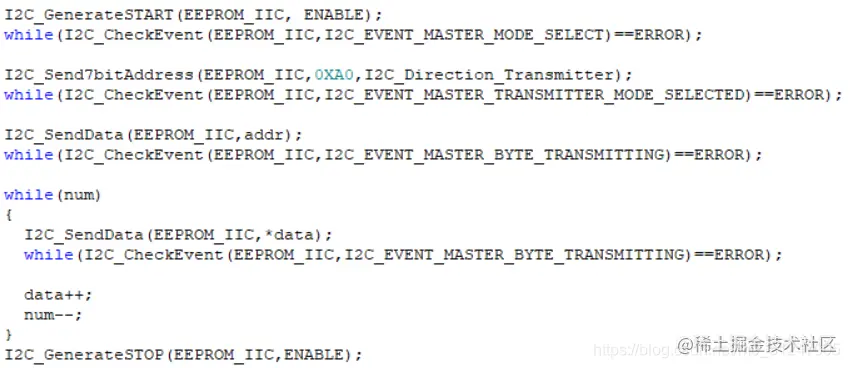

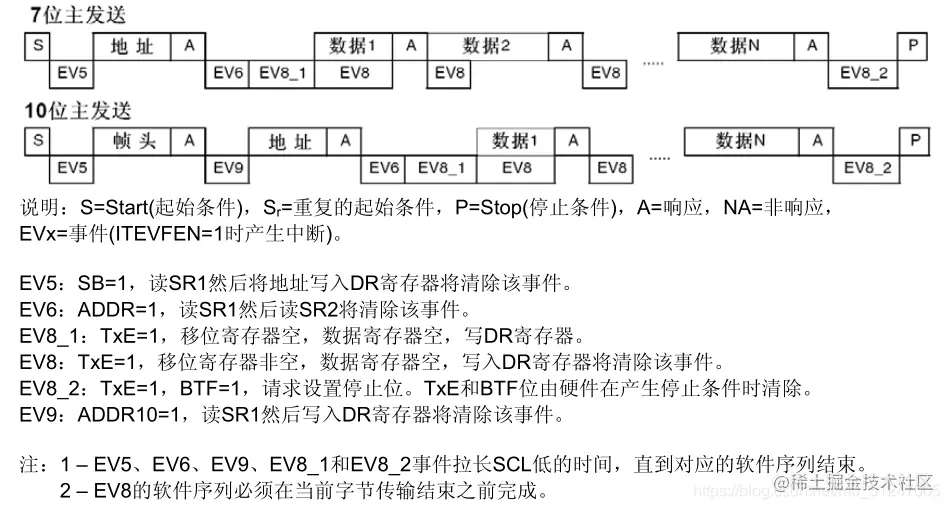

1.发送一个起始信号，并检测EV5事件 2.发送8位写地址，并检测EV6事件（EV8可检测可不检测） 3.发送存储单元地址，并检测EV8事件 4.发送数据，并检测EV8_2事件 5.发送停止信号

4.2.2发多个字节（最大一次发8个）

void EEPROM_page_write(uint8_t addr,uint8_t *data,uint8_t num) 1.前3步一样 发起始信号，发地址，发存储地址 2.发送多个数据 发送数据后，检测EV8事件，然后个数减数据地址加 个数减到0跳出循环 3.发停止信号

4.2.3读多个字节

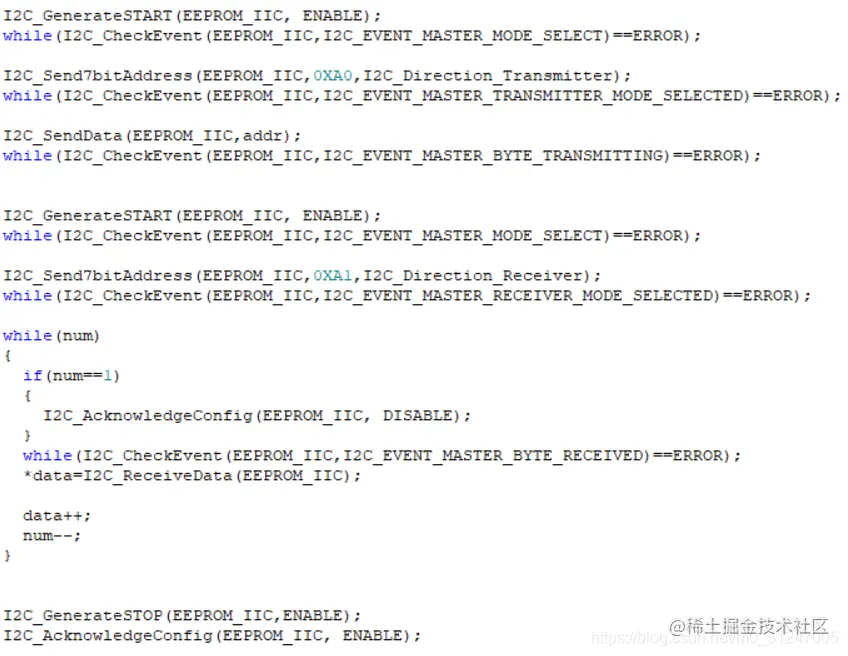

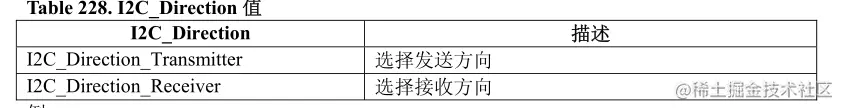

void EEPROM_read(uint8_t addr,uint8_t *data,uint8_t num) 1.前3步一样 发起始信号，发写地址，发存储地址 2.在次发送起始信号，检测EV5事件 3.发送8位读地址，并检测EV6事件 参数2选择接收方向，检测读的 4.读取多个数据 判断是否读最后一个数据：是关闭应答，否往下执行 接收数据后，先检测EV7事件，然后读取数据到数组地址 个数减，地址加 个数减到0跳出循环 5.发停止信号并且开应答

4.3、等待EEPROM存储数据结束

1.发起始信号 2.检测起始位标志位SB，也就是EV5事件 3.发地址 4.检测地址发送标志位（主模式）“ADSL”，ADDR,也就是EV6事件 5.未检测到ADDR继续发送起始信号 6.检测到ADDR发送停止信号

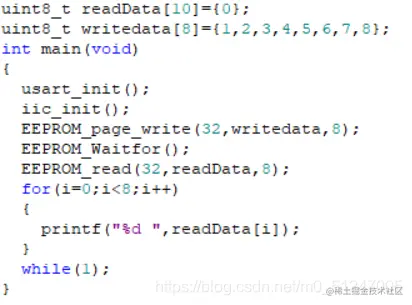

4.4、发送数据到EEPROM，然后读出数据利用串口1发送到电脑
