当出现多个线程同时竞争锁时，如果不是同时竞争，轻量级锁依然可以实现线程交替运行。

Monitor监视器锁

  • 重量级锁通过对象的监视器（monitor）实现，其中monitor的本质是依赖于底层操作系统的互斥量（mutex） 实现的实现，操作系统实现线程之间的切换需要从用户态到内核态的切换，切换成本非常高。这也是为什么重量级锁效率不高的原因。
  • 重量级锁的状态下，对象的mark word为指向一个堆中monitor对象的指针。一个monitor对象包括这么几个关键字段：cxq（下图中的ContentionList），EntryList ，WaitSet，owner。其中cxq ，EntryList ，WaitSet都是由ObjectWaiter的链表结构，owner指向持有锁的线程。


在HotSpot虚拟机中，monitor是由ObjectMonitor实现的。其源码是用c++来实现的，位于HotSpot虚 拟机源码ObjectMonitor.hpp文件中(src/share/vm/runtime/objectMonitor.hpp)。ObjectMonitor主 要数据结构如下：

ObjectMonitor() {
	_header       = NULL;
	_count        = 0;
    _waiters      = 0，
    _recursions   = 0;  // 线程的重入次数
    _object       = NULL; // 存储该monitor的对象
    _owner        = NULL; // 标识拥有该monitor的线程
    _WaitSet      = NULL; // 处于wait状态的线程，会被加入到_WaitSet
    _WaitSetLock  = 0 ;
    _Responsible  = NULL;
    _succ         = NULL;
    _cxq          = NULL; // 多线程竞争锁时的单向列表
    FreeNext      = NULL;
    _EntryList    = NULL; // 处于等待锁block状态的线程，会被加入到该列表
    _SpinFreq     = 0;
    _SpinClock    = 0;
    OwnerIsThread = 0;
}

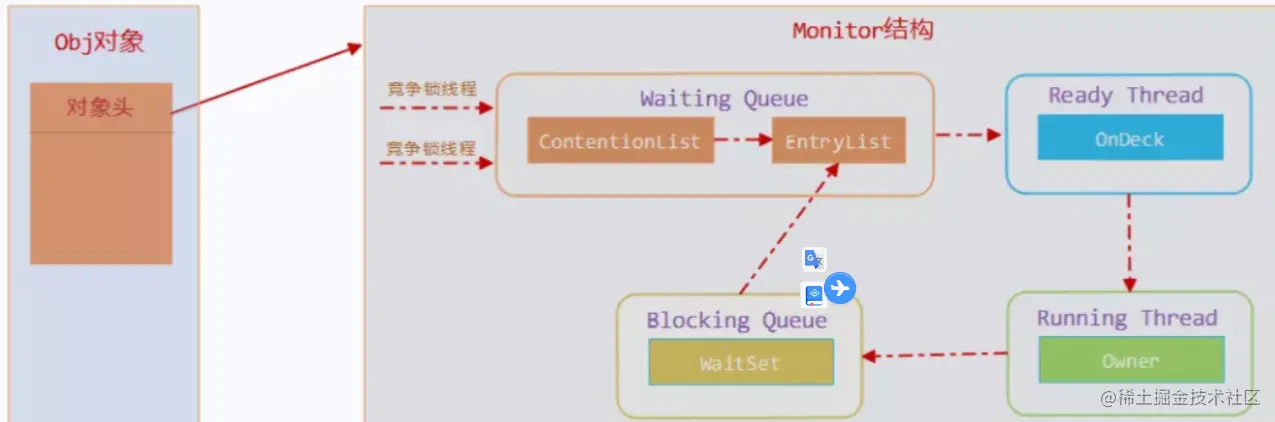

Contention List：所有请求锁的线程将被首先放置到该竞争队列
Entry List：Contention List中那些有资格成为候选人的线程被移到Entry List
Wait Set：那些调用wait方法被阻塞的线程被放置到Wait Set
OnDeck：任何时刻最多只能有一个线程正在竞争锁，该线程称为OnDeck
Owner：获得锁的线程称为Owner
!Owner：释放锁的线程

1、当一个线程尝试获得锁时，如果该锁已经被占用，则会将该线程封装成一个ObjectWaiter对象插入到Contention List的队列的队首，然后调用park函数挂起当前线程。

2、当线程释放锁时，会从Contention List或EntryList中挑选一个线程唤醒，被选中的线程叫做Heir presumptive即假定继承人，假定继承人【Ready线程】被唤醒后会尝试获得锁，但synchronized是非公平的，所以假定继承人不一定能获得锁。这是因为对于重量级锁，线程先自旋尝试获得锁，这样做的目的是为了减少执行操作系统同步操作带来的开销。如果自旋不成功再进入等待队列。这对那些已经在等待队列中的线程来说，稍微显得不公平。

3、如果线程获得锁后调用Object.wait方法，则会将线程加入到WaitSet中，当被Object.notify唤醒后，会将线程从WaitSet移动到Contention List或EntryList中去。需要注意的是，当调用一个锁对象的wait或notify方法时，如当前锁的状态是偏向锁或轻量级锁则会先膨胀成重量级锁。

4、关于Contention List（cxq）和EntryList的区别： cxq是单向链表，指的是如果已经有t1线程获取到monitor对象拿到锁后，t2和t3没有竞争到，t2、t3线程会进行到cxq队列，先自己尝试竞争锁，如果竞争不到则自旋再去挣扎一下获取锁，当t1执行完同步代码块，释放锁后，由t1、t2、t3再去争抢锁，如果t1再次抢到锁，那么t2、t3会进行到EntryList阻塞队列，如果此时又有t4、t5线程过来会被放到cxq队列，t2,t3,t4,t5，通过自旋尝试获取锁，如果还是没有获取到锁，则通过park将当 前线程挂起，等待被唤醒。如果t1被释放， 根据不同的策略（由QMode指定），从cxq或EntryList中获取头节点，通过 ObjectMonitor::ExitEpilog 方法唤醒该节点封装的线程，唤醒操作终由unpark完成，被唤醒的线程，继续执行monitor 的竞争。当获取锁的线程释放后，EntryList中的线程和WaitSet中的线程被唤醒都可能去获取锁变成owner的拥有者。

  • 每一个Java对象都可以与一个监视器monitor关联，我们可以把它理解成为一把锁，当一个线程想要执行一段被synchronized圈起来的同步方法或者代码块时，该线程得先获取到synchronized修饰的对象 对应的monitor。 我们的Java代码里不会显示地去创造这么一个monitor对象，我们也无需创建，事实上可以这么理解： monitor并不是随着对象创建而创建的。我们是通过synchronized修饰符告诉JVM需要为我们的某个对 象创建关联的monitor对象。每个线程都存在两个ObjectMonitor对象列表，分别为free和used列表。 同时JVM中也维护着global locklist。当线程需要ObjectMonitor对象时，首先从线程自身的free表中申请，若存在则使用，若不存在则从global list中分配一批monitor到free中。
  • free对应C++代码：omFreeList
  • global locklist对应C++代码：gFreeList

monitor竞争

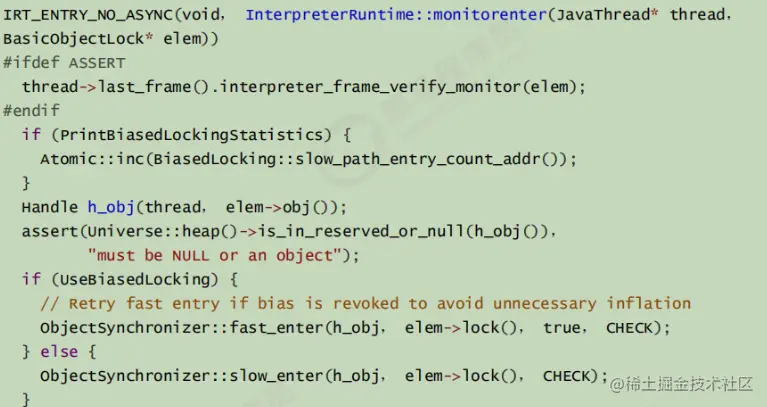

1、执行monitorenter时，会调用InterpreterRuntime.cpp (位于：src/share/vm/interpreter/interpreterRuntime.cpp) 的 InterpreterRuntime::monitorenter函 数。具体代码可参见HotSpot源码。


2、对于重量级锁，monitorenter函数中会调用 ObjectSynchronizer::slow_enter 3.终调用 ObjectMonitor::enter（位于：src/share/vm/runtime/objectMonitor.cpp），源码如下：

void ATTR ObjectMonitor::enter(TRAPS) {

  Thread * const Self = THREAD ;
  void * cur ;
  // owner为null代表无锁状态，如果能CAS设置成功，则当前线程直接获得锁
  cur = Atomic::cmpxchg_ptr (Self, &_owner, NULL) ;
  if (cur == NULL) {
     ...
     return ;
  }
  // 如果是重入的情况，_recursions++
  if (cur == Self) {
     // TODO-FIXME: check for integer overflow!  BUGID 6557169.
     _recursions ++ ;
     return ;
  }
  /*
  1、当前线程是之前持有轻量级锁的线程。由轻量级锁膨胀且第一次调用enter方法，那cur是指向Lock Record的指针。
  */
  if (Self->is_lock_owned ((address)cur)) {
    assert (_recursions == 0, "internal state error");
    // 重入计数重置为1
    _recursions = 1 ;
    // 设置owner字段为当前线程（之前owner是指向Lock Record的指针）
    _owner = Self ;
    OwnerIsThread = 1 ;
    return ;
  }

  ...

  // 在调用系统的同步操作之前，先尝试自旋获得锁
  if (Knob_SpinEarly && TrySpin (Self) > 0) {
     ...
     //自旋的过程中获得了锁，则直接返回
     Self->_Stalled = 0 ;
     return ;
  }

  ...

  {
    ...

    for (;;) {
      jt->set_suspend_equivalent();
      // 在该方法中调用系统同步操作。也就是获得锁或阻塞
      EnterI (THREAD) ;
      ...
    }
    Self->set_current_pending_monitor(NULL);

  }

  ...

}

Monitor等待或获取锁

void ATTR ObjectMonitor::EnterI (TRAPS) {
    Thread * Self = THREAD ;
    ...
    // 尝试获得锁
    if (TryLock (Self) > 0) {
        ...
        return ;
    }

    DeferredInitialize () ;

	// 自旋
    if (TrySpin (Self) > 0) {
        ...
        return ;
    }

    ...

    // 当前线程被封装成ObjectWaiter对象node
    ObjectWaiter node(Self) ;
    Self->_ParkEvent->reset() ;
    node._prev   = (ObjectWaiter *) 0xBAD ;
    node.TState  = ObjectWaiter::TS_CXQ ;

    // 通过CAS将node节点插入到_cxq队列的头部，cxq是一个单向链表
    ObjectWaiter * nxt ;
    for (;;) {
        node._next = nxt = _cxq ;
        if (Atomic::cmpxchg_ptr (&node, &_cxq, nxt) == nxt) break ;

        // CAS失败的话 再尝试获得锁，这样可以降低插入到_cxq队列的频率
        if (TryLock (Self) > 0) {
            ...
            return ;
        }
    }

	// SyncFlags默认为0，如果没有其他等待的线程，则将_Responsible设置为自己
    if ((SyncFlags & 16) == 0 && nxt == NULL && _EntryList == NULL) {
        Atomic::cmpxchg_ptr (Self, &_Responsible, NULL) ;
    }


    TEVENT (Inflated enter - Contention) ;
    int nWakeups = 0 ;
    int RecheckInterval = 1 ;

    for (;;) {
		//线程在被挂起前再做一下挣扎，看能不能获取到锁
        if (TryLock (Self) > 0) break ;
        assert (_owner != Self, "invariant") ;

        ...

        // park self
        if (_Responsible == Self || (SyncFlags & 1)) {
            // 当前线程是_Responsible时，调用的是带时间参数的park
            TEVENT (Inflated enter - park TIMED) ;
            Self->_ParkEvent->park ((jlong) RecheckInterval) ;
            // Increase the RecheckInterval, but clamp the value.
            RecheckInterval *= 8 ;
            if (RecheckInterval > 1000) RecheckInterval = 1000 ;
        } else {
            //否则直接调用park挂起当前线程
            TEVENT (Inflated enter - park UNTIMED) ;
            Self->_ParkEvent->park() ;
        }

        if (TryLock(Self) > 0) break ;

        ...

        if ((Knob_SpinAfterFutile & 1) && TrySpin (Self) > 0) break ;

       	...
        // 在释放锁时，_succ会被设置为EntryList或_cxq中的一个线程
        if (_succ == Self) _succ = NULL ;

        // Invariant: after clearing _succ a thread *must* retry _owner before parking.
        OrderAccess::fence() ;
    }

   // 走到这里说明已经获得锁了

    assert (_owner == Self      , "invariant") ;
    assert (object() != NULL    , "invariant") ;

	// 将当前线程的node从cxq或EntryList中移除
    UnlinkAfterAcquire (Self, &node) ;
    if (_succ == Self) _succ = NULL ;
	if (_Responsible == Self) {
        _Responsible = NULL ;
        OrderAccess::fence();
    }
    ...
    return ;
}

当该线程被唤醒时，会从挂起的点继续执行，通过 ObjectMonitor::TryLock 尝试获取锁，TryLock方 法实现如下：

int ObjectMonitor::TryLock (Thread * Self) {
	for (;;) {
		void * own = _owner ;
		if (own != NULL) return 0 ;
		if (Atomic::cmpxchg_ptr (Self， &_owner， NULL) == NULL) {
			// Either guarantee _recursions == 0 or set _recursions = 0.
			assert (_recursions == 0， "invariant") ;
			assert (_owner == Self， "invariant") ;
			// CONSIDER: set or assert that OwnerIsThread == 1
			return 1 ;
		}
		// The lock had been free momentarily， but we lost the race to the lock.
		// Interference -- the CAS failed.
		// We can either return -1 or retry.
		// Retry doesn't make as much sense because the lock was just acquired.
		if (true) return -1 ;
	}
}

以上代码的具体流程概括如下：

  1. 当前线程被封装成ObjectWaiter对象node，状态设置成ObjectWaiter::TS_CXQ。
  2. 在for循环中，通过CAS把node节点push到_cxq列表中，同一时刻可能有多个线程把自己的node 节点push到_cxq列表中。
  3. node节点push到_cxq列表之后，通过自旋尝试获取锁，如果还是没有获取到锁，则通过park将当 前线程挂起，等待被唤醒。
  4. 当该线程被唤醒时，会从挂起的点继续执行，通过 ObjectMonitor::TryLock 尝试获取锁。
