前言
本章将会讲解网络技术中的，网络传输介质，综合布线系统，交换机的原理，交换机的配置，IP地址和子网掩码
注意：下划线的为重点！
网络传输介质
信号分类和失真
信号的分类： 数字信号 模拟信号。
信号失真的原因： 噪音 衰竭
数字信号的优势：抗干扰能力强，传输距离远 带宽宽
双绞线分类：
屏蔽 用在室外复杂环境中 和 非屏蔽 用在室内
双绞线标准与分类
EIA/TIA-568——“商用建筑物电信布线标准” Cat 5 主要用于100Base-T和10Base-T网络 Cat 5e 衰减更小，串扰更少，性能优于5类线 Cat 6 传输频率为200MHz Cat 7 传输频率为600MHz
双绞线的有效距离 ： 100m
光纤的特点
传输带宽高 传输距离远 抗干扰能力强

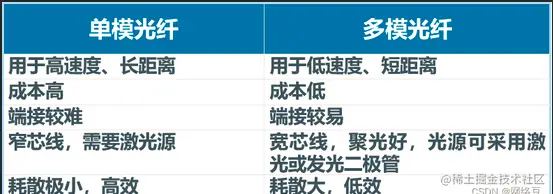

光纤的分类
以太网接口

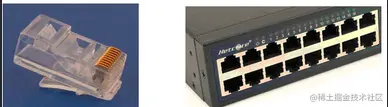

RJ-45接口

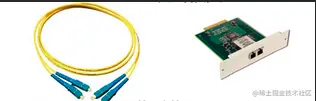

光纤接口
分类
FC 圆形带螺纹光纤接头
ST 卡接式圆形光纤接头
SC 方型光纤接头
LC 窄体方形光纤接头
MT-RJ 收发一体的方型光纤接头
双绞线的连接规范
双绞线线序
B线序 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
A线序 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕

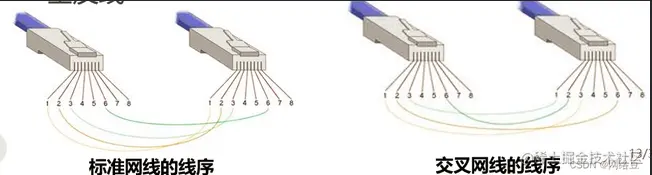

跳线分类和作用
跳线分类：标准线 两头做相同的线序 用于连接不同设备
交叉线 两头线序不一样 用于连接同种设备
路由器和电脑连接用交叉线 （特例）
全反线 用来配置路由器和交换机
综合布线系统 六大子系统
工作区子系统 水平子系统 管理间子系统 垂直子系统 设备间子系统 楼宇间子系统
顺口溜（工水管垂设间）
布线所需主要材料
水晶头，信息模块

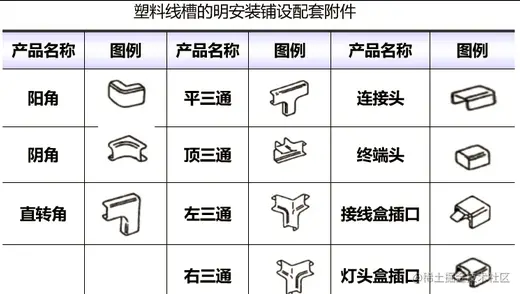

线槽

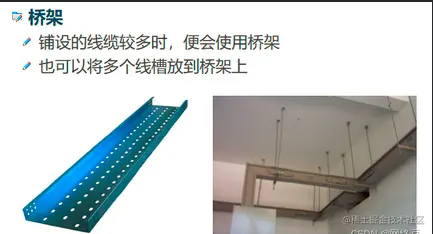

桥架

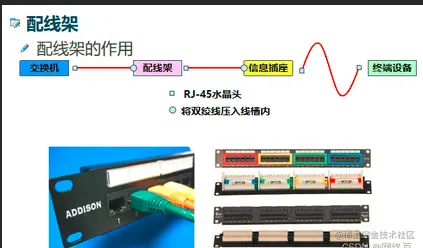

配线架
材料估算
估算水晶头 C= n*(1+15%)*4 n表示信息点
估算一层的用线量 C = n*[(L+S)*0.55+6]
S 表示一个信息点到管理间最短的距离， L表示一个信息点到管理间最长的距离
交换机原理和配置
数据链路层
位于网络层与物理层之间
数据链路的功能：
帧的封装，传递 流量控制 差错校验和恢复 定界和同步 以太网的发展
以太网帧格式
以太网，就是局域网的一种，一般是星型网络（星型拓扑）
帧的长度范围 46+6+6+2+4 —— 1500+6+6+2+4
交换机设备简介

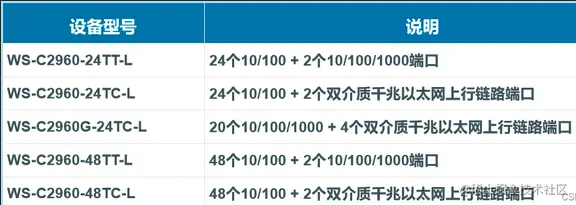

Cisco交换产品体系 Cisco 2960系列交换机 一款入门级交换机，属于Cisco2950系列的升级产品
交换机的原理
交换机查看mac地址表转发消息
mac地址表通过学习源地址获得
对未知目标帧进行广播
交换机的配置
交换机的命令行模式：
用户模式 switch> en
特权模式 switch# conf t
全局配置模式 switch(config)# int f0/1
接口模式 switch(config-if)#
修改主机名：hostname 新主机名
配置特权模式密码：enable password 密码
配接口速率 int f0/1
speed 100/10
配置双工模式 duplex auto/full/half
配置交换机地址 int vlan 1
ip add ip地址 子网掩码
no sh
配置和启动远程： line vty 0 4
password 密码
login
查看mac地址表的，命令： show mac-address-table IP地址和子网掩码
IP地址
什么IP地址 一个32位二进制的网络编码，唯一标识网络中的一台主机
表示： 用点分十进制， 00001010 00000001 00000001 00000001
10 . 1 . 1 . 1 — 10.1.1.1
ip 地址的组成
网络部分告诉你 属于哪个网络
主机部分告诉你 属于这个网络的哪一台主机
ip 地址的分类 为了适应不同的公司规模的需求 所以分类：
A类 1—126 1.0.0.1—— 126.255.255.254 大型集团公司
B类 128—191 128.0.0.1— 191.255.255.254 中型公司
C类 192—223 192.0.0.1—223.255.255.254 小公司
D类E类 用于主播和科研 不给主机配
私网地址 (只能公司内部使用， 不能用到公网。不同公司和....重复使用)
从A B C类地址中取出一部分作为私网地址，其余的都属于公网地址
私网地址的范围:
10.0.0.0-10.255.255.255 保留了一个网段 10网段
172.16.0.0-172.31.255.255 保留了 16个网段
192.168.0.0-192.168.255.255 保留了256个网段
公网地址:在互联网上使用的，唯一的地址，公网地址具有唯一性 子网掩码
作用 告诉电脑 ip.地址的网络部分和主机部分4
表示 ip地址的网络部分用 1来表示 主机部分用0来表示 A、B、C三类地址的默认子网掩码
A类：255.0.0.0
B类：255.255.0.0
C类：255.255.255.0

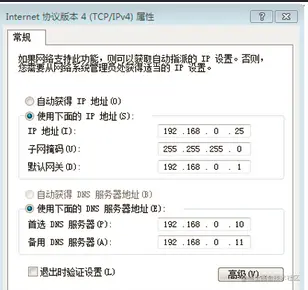

配置方法: 192.168.1.1 255.255.255.0或者 192.168.1.1/24 Windows下配置IP地址
网络测试工具
Ipconfig 查看计算机IP地址
Ping 测试连通性 使用ping命令诊断网络连接
ping 127.0.0.1
验证本地计算机上是否正确地配置了TCP/IP
ping 本地计算机的IP地址
验证其是否已正确地添加到网络中
ping默认网关的IP地址
验证默认网关是否正常工作
是否可以与本地网络上的主机进行通信
ping远程主机的IP地址
验证是否可以通过路由器进行通信
