音视频-基础概念

需要要做一个IM项目、直播等项目。有没有开源的方案可以选择，或者直接拿来使用？

我们通常会接到这类的项目，里面涉及到了音视频技术。业务代码可以跑Springboot+ Mysql + Websocket + Redis使我们搭建一个聊天Demo。小项目或者外包项目适合这类的客服系统，没什么要求只要能用。比如 京东客服系统 只有一个网页，断开了就无法聊天。

发发文字、图片、小视频都可以实现。但涉及到的语音通话、视频通话、视频播放这些功能一般就不熟悉了。当然我们普遍的方式是使用第三方SDK的方式集成。比如：环信SDK、网易云信SDK、融云SDK。但这些技术都是需要收费的，按流量计费。并不适合做外包项目或成本预算比较低的小项目。

对我们普通的Java开发来说，音视频是另外的领域。跟业务代码完全不一样。

那么问题来了，音视频领域里面难道就没有开源框架可以使用吗？

当然有

音视频开源框架

我们在音视频世界里，也可以找到像Spring这样的开源生态，来解决很多编码、解码、转码、推流等问题。

我介绍一下开源框架以及他们的功能，只是做个最简单的介绍：

• FFmpeg：目前最常用的音视频处理库。客户端使用得比较多
• libwebrtc：目前最常用的RTC库。Chrome浏览器音视频能力底层通过这个库
• ijkPlayer ：目前最常用的移动端播放器。介绍一下是bilibili开源的。（
• ffplay：PC端的播放器。（ijplayer是基础这个库做的二开）
• VLC：常用的播放器。跨平台支持pc和移动端（不推荐做二开，只是调用api没关系）
• SRS：最常用的流媒体服务器（对，音视频也是前后端分离的）
• Pion：WebRTC流媒体服务器，使用Golang开发的（适合中小团队音视频创业项目哦）
• ZlMediaKit：流媒体服务器（非常稳定，问题少。可以作为实时音视频系统服务器）
• speex：音频处理（主要用来回声消除）
• soundtouch：音频处理库（可以在Mac系统上捕捉系统内部音）

上面的库是比较常用的。

移动端基于ijkPlayer库做二开的比较多。针对播放器、直播、实时音视频很多场景可以使用。很nice

视频封装格式和编码格式区别

好多人都听过mp4、ts、flv、h264、h265、aac。那这些有什么区别呢？

• mp4、ts、flv属于封装格式
• h264、h265、aac属于编码格式

这两者属于上下级关系：封装格式 = 视频编码格式 + 音频编码格式

例如微信小视频:

• 封装格式：mp4
• 视频编码格式：h264
• 音频编码格式：aac
• 视频分辨率：1280*720

操作步骤：

1. 把朋友圈微信小视频保存下来并发送到电脑，我们可以看到视频的封装格式是mp4

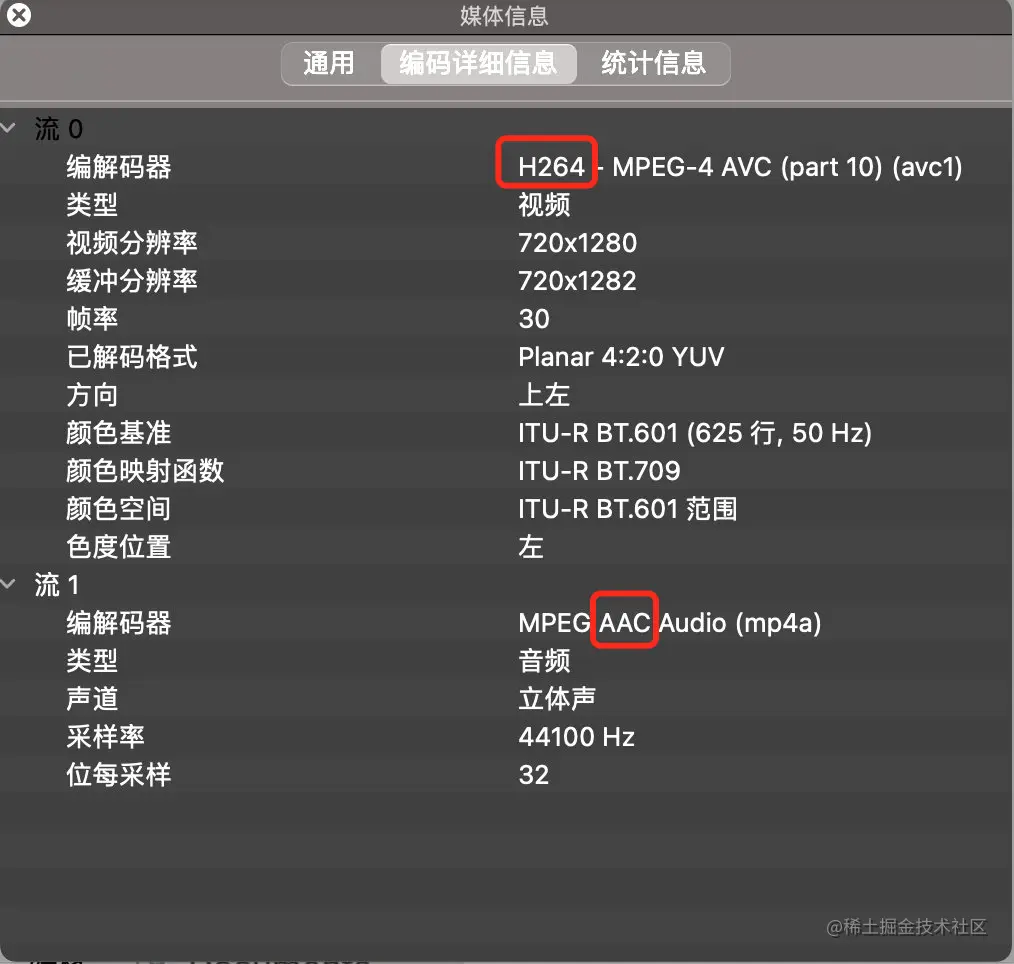

2. 使用vlc播放器打开这个 mp4 视频，查看媒体信息。我们可以看到视频的编码格式为h264、音频编码格式为aac

总结：封装格式跟编码格式经常会弄错。经常视频播放不了，黑屏等问题，一般是查看编码格式是否被电脑支持。要分清封装格式和编码格式

错误例子：微信小视频的视频编码格式是mp4（错误）

正确例子：微信小微信的视频编码格式是h264（正确）

播放器的过程

重点内容来了，图是网上找的。因为画得比较清楚，所以选了这张图

上图是一个播放器从传入URL到播放所经历的全部过程：

• 解协议
• 解封装
• 解码
• 同步
• 画面渲染播放

流媒体协议：常见的协议有HTTP、RTSP、RTMP等。HTTP协议是最常见的媒体协议，用于电影、电视剧可以点播;RTMP常用于直播场景，比如抖音直播、淘宝直播;RTSP协议常用于军工、安防监控、等传统领域。例如：海康摄像头、360摄像头。

封装协议：常见的协议有mp4、avi、rmvb、mkv、flv。这是多媒体封装协议，就是把视频跟音频一起打包进行封装，播放器播放的时候就需要单独把封装里面的视频跟音频分离开来。

那么为什么要封装起来，这么麻烦呢？对，是为了方便传输。我们后台报表的时候，也会把所有excel表格打包成zip文件，点击就下载了。这样是不是很方便

视频编码、解码

视频编码：常见的格式有 h264、h265、vp8、vp9。最通用的是h264

视频解码分为软角和硬解。

• 软件编码、解码
• 硬件编码、解码（GPU/CPU内置编解码器）

视频编码的本质是对传输的图片进行压缩，以更小的体积在网络上传输。

视频压缩后的数据叫帧数据，有3种帧数据类型：

• I帧：关键帧是每个画面的参考帧
• P帧：前向预测帧
• B帧：双向预测帧

所有的视频格式都是无数个I帧、P帧、B帧组成的。每个帧等价于每张压缩的图片

根据压缩的级别不同，按压缩率从高到低排列：B帧、P帧、I帧。

那么问题又来了，帧数据是怎么排列的。为什么图片上看到的每个帧数据都是不规则并且带箭头方向的呢？

I/P/B帧压缩是根据增量压缩的。I帧压缩了当前的图片;P帧是I帧的差异数据;B帧是2个P帧的差异数据。所以B帧压缩率最高。

增量压缩的场景例子：

我们手机抖音进行升级。一般是增量更新，最新的安装包和当前安装包不同的数据就是需要增量的数据，这样升级所需要的流量就会最小。

两个帧数据之前不同的点，就是增量的参考数据。I帧不需要参数；P帧有1个参考点;P帧有2个参考点。

空间压缩的概念，可能不太容易懂。不懂也没关系，只是介绍概念

视频压缩前的数据叫图像格式。只有一种类型叫：YUV格式

图片中一般使用RGB，视频中一般使用YUV。两个是图像格式，例如：图片的jpeg和png都是图片的格式

为什么视频是用YUV格式而不是RBG格式呢？

视频这种格式，可以使体积更小。其中 Y 表示的是亮度（灰度），而 U 和 V 表示的是色度（饱和度）。

图像格式，一种3种类型：

• Y类型
• U类型
• V类型

YUV 最常用的采样比例是 4：2：0 ，我们称为yuv420

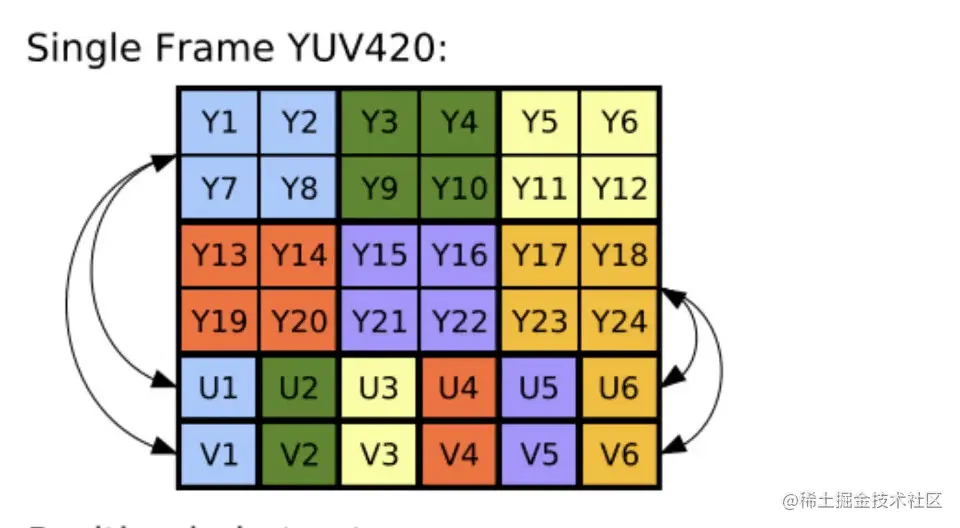

在一个6*6的方格中，他们各自的比例如下图：

从图中可以看到几种颜色分类：

• 蓝色
• 绿色
• 红色
• 紫色
• 黄色
• 橘色

每一种颜色都是一帧YUV420格式。其中蓝色的分为上面4个和下面2个，箭头把上下连接起来了。上面4个都是Y，下面的2个分别是U和V。这样分是为了提高压缩率，节省空间。

节省空间、节省空间、节省空间

总结：YUV的比例为4：2：0 。非常节省空间

为什么视频压缩很重要。如果不压缩的情况下。视频到底会有多少大呢？

拿1080P视频举例，一帧视频的大小如下：

Y = 1920*1080
U = 1920*1080/4
V = 1920*1080/4

简化公式： 1920*1080(Y) + 1920*1080*0.5(U+V) = 2.9MB

以上公式得出：一帧的数据为2.9MB

我们一秒钟的1080P视频有多大呢？

1秒 = 60帧
1帧 = 2.9MB

60*2.9MB = 504.6MB

1秒钟的视频这么大。那我们一部电影算90分钟。算一下没压缩的话需要多大的硬盘空间：

1分钟 = 60秒
90分钟 = 60*90 = 5400秒

1080P视频大小： 504.6MB * 5400秒 = 2660.977GB

总结：视频的编码对空间进行压缩，对于我们是非常重要的

通用我们使用H264编码。

H265空间可以在H264编码基础上再节省50%空间，但硬件对H265编码支持不太好，普及度远远没有H264的高。

所以微信是使用了H264编码技术

音频编码、解码

音频编码：常见格式有MP3、aac、pcm、WAV 、opus等

音频的由3部分组成：

• 采样率
• 样本大小
• 声道数

这部分知识就是音频的基础概念。

采样率可以分为7个等级，等级越高声音品质越好：

• 11025 ：AM调幅广播所用采样率
• 22050 ：FM调频广播所用采样率
• 44100 ：音频 CD, VCD, SVCD, MP3 所用采样率
• 47250 ：商用 PCM 录音机所用采样率
• 48000 ：miniDV、数字电视、DVD、DAT、电影和专业音频所用的数字声音所用采样率
• 50000 ：商用数字录音机所用采样率
• 96000 ：DVD、蓝光盘、高清晰度 DVD

常用的是44100和48000。电脑采集的音频就是48000，我使用mac电脑。windows下也是这样的。除非特别差的电脑

音频格式常用的是aac和opus。微信也是用的是aac格式；视频会议和语音电话一般用的是opus

计算原始音频大小，例如我的电脑采集的音频文件。我拿到的音频参数为：

• 采样率：48000
• 样本格式：16bit
• 声道数：双声道（大部分笔记本音频都是双声道）
• 时长：25秒

48000*16*2*24/8 =  4.39MB

除以8是因为，一个字节=8位
这里计算有多少个字节
计算出来的是字节数量，除以1024是kb，再除以1024是mb

音频的原始文件没有视频这么大，但还是很大。

后续还想再接着写。把流媒体协议、编码再扩展一下，当前的一些场景使用的是什么技术，什么协议，编码格式。比如说微信的视频电话、语音电话使用到的技术；直播时延迟、抖动、卡顿等
