一、本篇笔记重点内容：

• 业务数据存储需求分析
• 数据模型设计

二、 详细知识点介绍：

业务数据存储需求分析

随着信息技术和经济社会的发展，我国成为全球最大的互联网、电子商务和智能终端市场，移动通信用户数达到 13 亿。电信业务数据中的详单查询是电信企业的一项主要应用。

计费详单数据分为语音详单及数据详单，包含用户当月的每一次语音通话及数据上网业务记录。其中语音详单主要记录用户的语音通话信息，包含用户ID、时间、通话时长、LAC、CI等信息；数据详单主要记录用户的上网信息，包含用户ID、时间、上行流量、下行流量、LAC、CI等信息。计费详单数据可以用来分析用户的业务行为、业务量，结合用户消费信息间接估算出收入情况。

某电信项目中采用HBase来存储用户终端明细数据，供前台页面即时查询。HBase无可置疑拥有其优势，但其本身只对rowkey支持毫秒级的快速检索，对于多字段的组合查询却无能为力

某省语音话单业务数据和上网业务数据，业务数据表中最小超过4 亿条记录／天，最大超过100 亿条记录／天，数据总量超过20 TB／天，数据保存一个月，总存储量达到PB 级别，7×24 h 不间断进行数据处理，HBase 集群机器均衡配置各40 台机器。



数据模型设计

HBase 是构建于HDFS 上可伸缩、分布式、列式动态模式的Hadoop 数据库。HBase 的模型结构在Schema 声明的时候创建，与传统关系型数据库的差异在于没有固定的结构化。HBase 表的基本结构由rowkey、column family（列族）、column（列族中的列）、time stamp（时间戳）组成。每个数据单元格是由｛rowkey、column、version｝组成，每组单元格内容是不可分割的字节数组。在构建HBase 这种列式key-value 模型时，尽量少创建列族，以避免数据空缺差异很大，导致不均匀分布，影响查询性能。数据建模需要根据业务需求和集群硬件资源情况来设计，一般可以分为以下两种。

（1）高表：多行少列（可以存储大对象，也可以存储小对象）， 方便管理， 耗费的资源多， 有利于做MapReduce 分析。

（2）宽表： 少行多列（如客户关系中某用户办理的业务），有利于提升查询性能，但MapReduce 分析处理相对较繁琐。

以CDR 的位置更新（CS_MM）数据为例来实现数据建模：首先需要设计Schema，指定表名、列族名、压缩方式、版本等设计如下：

create ‘TableName’， ｛ NAME =＞ ‘f’， COMPRESSION=＞ ‘snappy’， VERSIONS=3， BLOCKSIZE =＞ ‘65536’， IN_MEMORY =＞ ‘false’， TTL =＞ ‘2147483647’｝

其中，列族名必须指定，数据对应的列字段名可以任意松散式添加，但建议工整规则，不需要指定数据类型，存入的数据可以为任意数据类型。模型设计根据需要分别设计成高表、宽表两类结构。

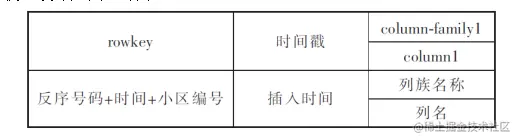

高表结构的模型设计如图2 所示。

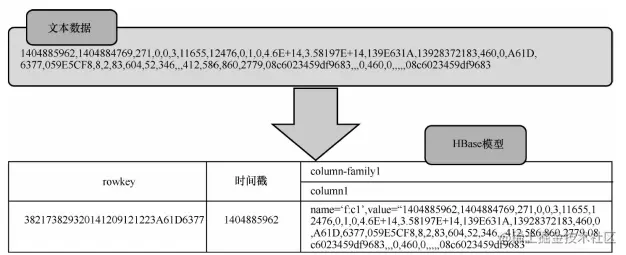

从文本数据至HBase 表结构的映射如图3 （图中粗字体表示组成rowkey 部分的字段）所示。

l rowkey 组成：号码、时间、位置信息（必查条件选项）组合。

l 时间戳：自动生成，按照入库时间生成，可以手工设置。

l column-family |column1：列族（f：c1，value=＂文本所有值＂），没有结构，全部将所有的值放入一个列中。



宽表结构的模型设计如图4 所示。

从文本数据至HBase 表结构的映射如图5 （图中粗字体表示组成rowkey 部分的字段）所示。

l rowkey 组成：号码、时间、位置信息（必查条件选项）组合；

l 时间戳：自动生成，按照入库时间生成，可以手工设置；

l column-family|column1：列族（f：c1，value= ”文本所有值”），文本第一个值；

l column-family|column2：列族（f：c2，value= ”文本所有值”），文本第二个值；

l column-family|column3：列族（f：c3，value= ”文本所有值”），文本第三个值。
