计算机网络实验报告

实验课题名称：单区域OSPF路由协议配置

一、实验目标和要求：（分条目来写）

实验目标：掌握OSPF动态路由协议的配置、诊断方法。

实验要求：1、配置OSPF动态路由协议，使得3台Cisco路由器模拟远程网络互联。

2、对运行中的OSPF动态路由协议进行诊断。



二、实验原理：（写，该实验对应哪些协议？应用哪些技术？等等）

根据OSPF动态路由实验拓扑图和实验设备、接口与IP规划表，两个路由器可互联至少三个不同网络，如果在单区域范围内基于链路OSPF动态路由选择协议自动建立路由信息，让所有PC机互相通信。



三、实验过程：（写，该实验操作步骤、遇到什么问题、如何解决问题、问题解决的结果；可以自己修改过程、扩展实验（用“扩展”或“修改”进行标注，会加分的哦）；必须要有至少2 张的截图；）


图7-1 OSPF路由协议配置实验环境

1、       运行Cisco Packet Tracer软件，在逻辑工作区放入3台路由器、两台工作站PC，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个2口同异步串口网络模块（WIC-2T），重新打开电源。然后，用交叉线（Copper Cross-Over）按图7-1（其中静态路由区域）所示分别连接路由器和各工作站PC，用DTE或DCE串口线缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0为DCE，S0/1为DTE）。

2、       分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP设置（IP Configuration），设置IP地址、子网掩码和网关分别为

PC1：192.168.1.100/24  gw: 192.168.1.1，

PC3：192.168.3.100/24  gw: 192.168.3.3

3、       点击路由器R1，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#hostname R1

R1(config)#int fa0/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#int s0/0

R1(config-if)#clock rate 64000

R1(config-if)#ip address 192.168.12.1 255.255.255.0

R1(config-if)#no shutdown



%LINK-5-CHANGED: Interface Serial0/0, changed state to down

R1(config-if)#

点击路由器R2，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：

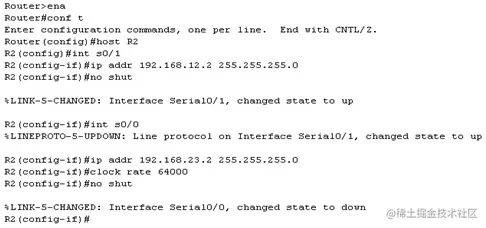

                 图7-2  R2的接口配置

同理对R3进行相应的配置：

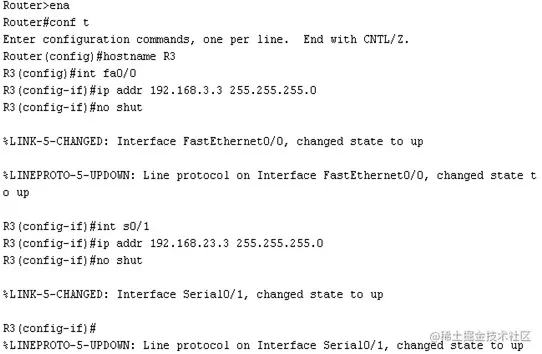

image.png 图7-3  R2的接口配置

4、测试工作站PC间的连通性。

从PC1到PC3：PC>ping 192.168.3.100 （不通），如图7-4所示。

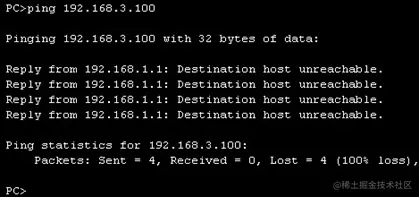

图7-4  PC1到PC3不通

不通的原因是PC1和PC3间无路由可达，下面需要在各路由器上设置OSPF动态路由，使网络上各网段间能相互通信。

5、设置OSPF动态路由

接前述实验，继续对路由器Router0配置如下：

在路由器R1上作配置如图8-7所示。


图7-5 在R1上配置OSPF协议的过程和命令

在R2、R3上类似配置：

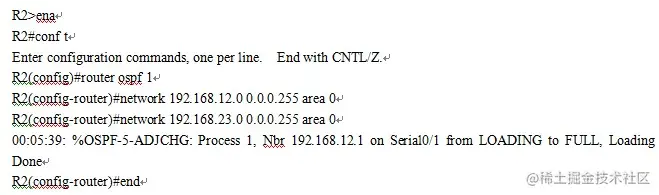

图7-6 在R2上配置OSPF协议的过程和命令






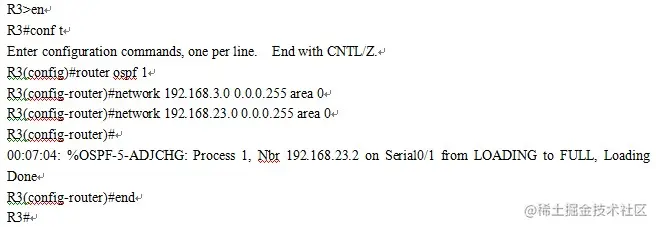

图7-7 在R2上配置OSPF协议的过程和命令

6、  在路由器Router0上输入show ip route 命令观察路由信息，可以看到增加的RIP路由信息。如图7-8所示。

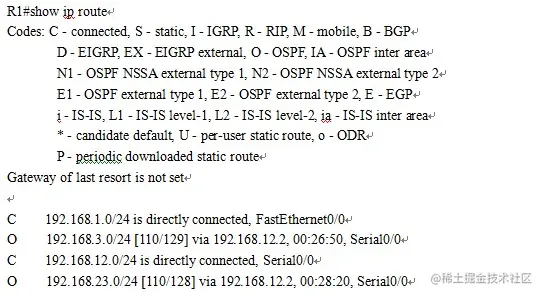

image.png 图7-8 显示路由信息

同理，在路由器R2、R3上输入show ip route 命令观察路由信息。

7、测试工作站PC间的连通性。

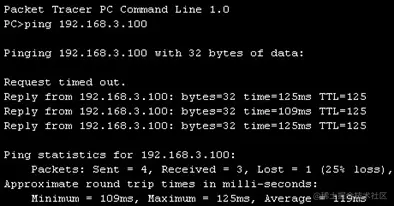

从PC0到PC1：PC>ping 2.1.1.1 （通），如图7-8所示。


图7-8  PC0到PC1通





四、实验结果：（写，整个实验的针对什么问题、采用什么原理和技术、遇到什么难题以及如何解决、最后整个实验的效果；可以，文图混合表述）

从PC1到PC3：PC>ping 192.168.3.100 （不通），不通的原因是PC1和PC3间无路由可达。

从PC0到PC1：PC>ping 2.1.1.1 （通）。

五、实验小结：（写，写这个实验的心得：自学到什么、与大家交流学到什么、还有没有什么疑惑等等）

命令行的不同指令对应着不同的配置，命令行输错会导致后面的连通出现问题，和实验报告不符，所以要注意命令行的输入。测试网络连通性的方法就是执行ping命令，还有就是配置RIP，用route有关的命令行来决定route的命令不同。路由器的配置也很重要，路由器要自己加入2口同异步串口网络模块（WIC-2T）。

区域号参数值用来标识指定的网络与哪一个OSPF区域关联，可以是一个十进制或用IP地址的点分十进制格式书写。如果定义OSPF是一个单一区域，area-id的值必须为0，因为OSPF将区域0作为连接到所有其他OSPF区域的主干区域。如股票存在不同的区域，则area-id值不同。
