结合项目中的应用，分享一些用的或了解到的渲染方面的性能优化。

项目背景

扫码预览：

场景中的元素就分为两个部分，渲染无真实的 PBR 效果。
① 模型（包括艺术馆建筑和内部装饰等）：blender 导出模型，资源形式是 .gltf+.bin+烘焙图。
② 作品：程序创建的 THREE.Mesh。
功能上很简单，重在展示与浏览，无角色交互等。
① 模型数据是动态的，可能超过 10 层，也可能只有 1、2 层。
② 作品中的图画为用户上传，图片尺寸（像素）体积(字节数)不可控。 ③ 用户交互方面是控制相机运动浏览场景
技术栈 three.js

分层加载

由于数据量不固定，分批加载数据肯定是必要的，在我们的项目中就是分层加载数据。其实这就像列表分页和虚拟滚动列表（virtual-list）一样。这种方案不仅是对渲染的性能优化，也是对加载阶段的优化。
那么怎么样在每批内进行优化，以提高每批的数据量带来更好的用户体验呢？

做好 GC

3d 场景中总会涉及一些删除物体的场景，比如在我们的案例中，作品数据会由于用户上传替换某一个作品也可能整体切换一批作品，这种情况下就涉及删除原有的作品，创建新的作品。如果删除工作不彻底，就会造成内存泄露。

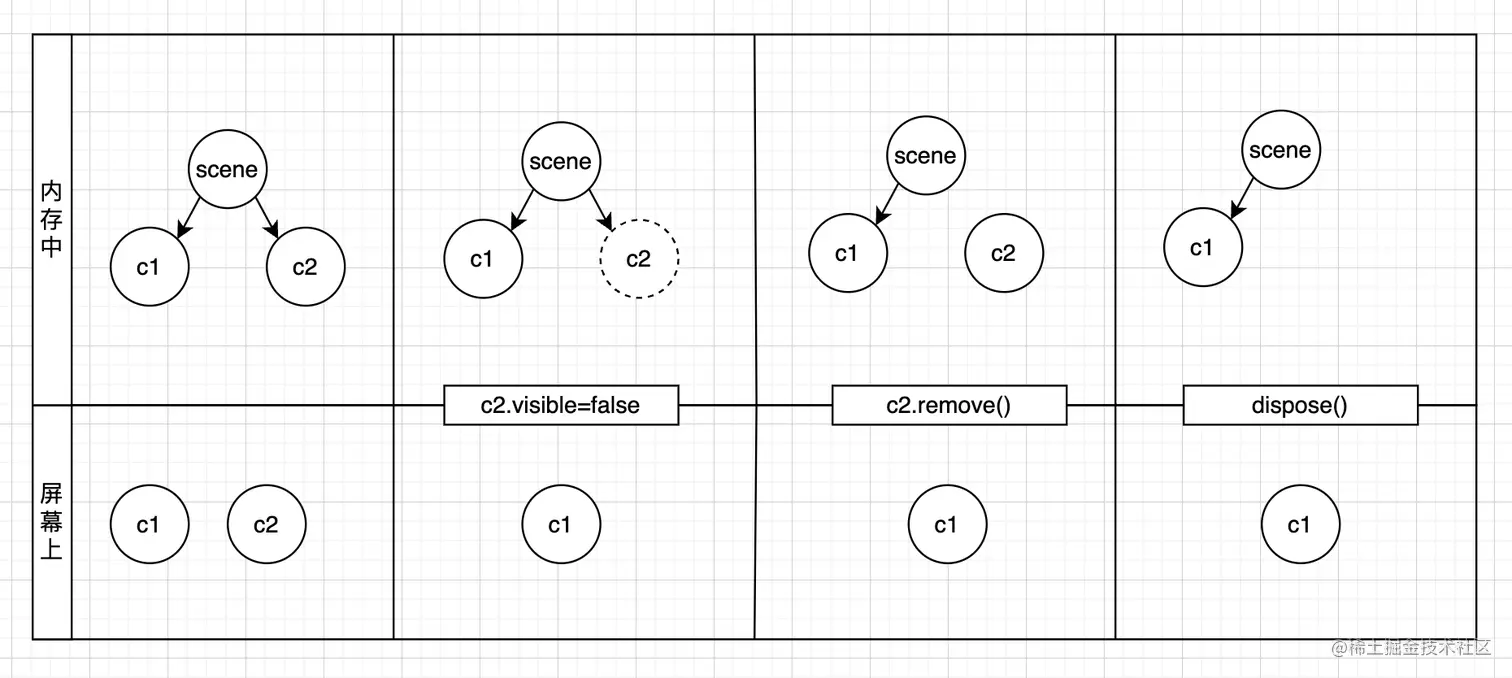

那怎么删除才是真正的释放内存呢？

应用

在我们的项目中，涉及作品删除操作的都会对作品的材质、纹理、几何体进行 dispose()
以下是一个通用的方法(traverse 会对 obj 的后代元素进行遍历)：

  freeUp(obj) {
    obj.traverse((current) => {
      const {geometry,material} = current
      if(geometry){
        geometry.dispose();
      }
      if(material){
        material.dispose();
        material.map?.dispose();
        material.envMap?.dispose();
      }
    })
  }

共享与复用

刚刚提到了每创建一个纹理或材质，都需要开辟一个单独的内存空间。共享与复用就是让相同纹理（材质、几何体）用同一块内存，减少重复创建。

图示

const texture1 = new TextureLoader().load("test.png");
const material1 = new MeshBasicMaterial({ map: texture1 });
const texture2 = new TextureLoader().load("test.png");
const material2 = new MeshBasicMaterial({ map: texture2 });

像上面这样的代码，虽然 material1 和 material2 “长得一样”但实际上是用了两个独立的内存空间。对应图中左边的结构。
我们要做的就是稍微管理一下纹理、材质，变成右边的结构。

应用

比如在我们的项目中，空画框的展示位，画框的大小可能不同，但是纹理和材质是相同的，这种情况下就可以共享材质。所以我们的项目中会有类似这样的代码:

getEmptyFrameTexture() {
    if (!ExhibitHelper.EMPTY_NFT_TEXTURE) {
      ExhibitHelper.EMPTY_NFT_TEXTURE = new TextureLoader().load(EMPTY_FRAME_URL);
    }
    return ExhibitHelper.EMPTY_NFT_TEXTURE;
}

当然，并不是所有的“长得一样”的情况都适用于共享。共享后需要注意的一点是，对于共享材质的 object 3d 来说，只要一个 object 3d 对材质进行了修改，其他的也会同步修改。
在我们的项目中，空相框需要发生改变时（用户上传图片后），整个 object 3d 会销毁，重新创建，所以是不存在改变材质的情况，所以适用于这种优化。还比如，在我们的艺术馆中，每一层都有相同的 logo，如果 logo 是支持后台配置图片，在运行时去创建响应的 object 3d，logo 仅做静态展示，并且总是保持各个楼层的 logo 都保持一致，这种情况下也是很适用于共享材质与纹理甚至是几何体。

降低 texture 尺寸

基础认知

纹理尺寸越大，在内存中占用的空间越大。一个 1024*1024 的纹理图占用内存是 512*512 的 4 倍。

纹理图片压缩后虽然字节数会变少但是在 GPU 使用纹理图的时候仍然是需要解压缩的，解压后又是原图的字节数。所以最直观的是看尺寸。
从读取纹理到最终显示在屏幕上，有一个从纹理像素 texel 到屏幕像素 pixel 的映射过程，也就是需要针对纹理的所有像素点进行计算，纹理尺寸最大，运算量也越大。
纹理长宽是 2 的整数次幂，比如 128、256、512，那么在存储时使用内存的效率较高，否则容易产生内存碎片。

移动端，WebGL2RenderingContext.MAX_TEXTURE_SIZE = 3397（不知道为什么是这个数，请大佬指教）。

综上，降低纹理尺寸对空间和时间上都有优化作用。

应用

在我们的项目中，关于降低纹理尺寸的优化主要在两方面：对美术输出的模型纹理图做限制、对用户上传的图片做尺寸压缩处理

模型纹理图

模型中的纹理尺寸尽量用 512*512，较为复杂的情况（元素较多）用 1024*1024。

tips: 512*512 光线烘焙可能会出现锯齿，可以对图片中光线的部分模糊处理一下

用户上传图片的压缩处理

由于用户上传的图片尺寸不可控，所以上传后对图片进行处理，原图保留并且生成对尺寸等比缩小后的图片，3d 场景中展示小尺寸图片，全屏查看时展示原图。
缩小后纹理尺寸为 512*512 以内。虽然 2048*2048 理论上是支持的，但是 512 移动端完全够用了。这样可以增加作品展示的数量，也就是说分层加载时，层数可以增加，带来更好的用户体验。

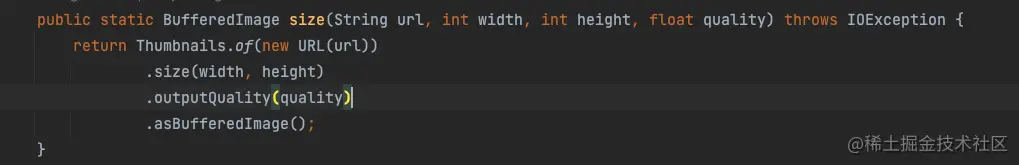

压缩是在后端处理的～ java 代码：

降低 material 复杂性

材质简单说明

three 支持的材质有多种 MeshBasicMaterial、MeshLambertMaterial、MeshPhongMaterial、MeshStandardMaterial 等，各个材质的区别详见。
其中 MeshBasicMaterial 不是 PBR（基于物理渲染的）材质，在呈现的效果上是无法写实的，但性能上是最好的，移动端建议能用 MeshBasicMaterial 就用 MeshBasicMaterial。
性能排序(高到低)：MeshBasicMaterial ➡ MeshLambertMaterial ➡ MeshPhongMaterial ➡ MeshStandardMaterial ➡ MeshPhysicalMaterial。

自问自答

用 stander 材质，但是实际效果和 basic 一样（不做复杂的金属度粗糙度），性能是不是和 basic 一样？当然不是！还是会有大量的计算。

小经验小 tips

blender 导出的材质默认是 MeshStandardMaterial（最耗性能的材质），由于美术一直没有找到导出 MeshBasicMaterial 的方法，只好在加载模型时代码层面手动转一下：

// GLTFGroup 是加载成功的回调传给业务层的参数，也就是模型中的根对象
GLTFGroup.traverse((child) => {
  if (child.material) {
    const map = child.material.map;
    child.material = new THREE.MeshBasicMaterial({
      // 纹理贴图应用上
      map: map,
      // 以下两个属性是为了保证透明材质的正常渲染
      transparent: true,
      alphaTest: 0.5,
    });
  }
});

手动转，对性能是不是有影响？

用 buffer geometry 代替 geometry

区别

BufferGeometry 使用 bufferAttribute 来存储所有的顶点、面、颜色数据，可以直接传输给 GPU，不需要经过 CPU 处理。 Geometry 使用 Vector3、 Color 等对象存储物体的属性（顶点位置、面、颜色等），需要额外的内存开销，并且需要转换为 bufferGeometry 再传输给 GPU 渲染使用。所以，不论是从空间还是时间上，BufferGeometry 的性能是肯定优于 Geometry 的。
当然，Geometry 也有自己的优点那就是易于理解，方便使用。如果场景中有复杂的几何体或者非常大量的情况，可以用 BufferGeometry 进行优化。

应用

在我们的项目中，模型结构比较复杂，所以从模型软件导出时几何体都是用 buffer geometry。（blender 导出 gltf 时默认就是 buffer geometry，也算是比较省心啦）
作品本身只是两个面片叠加，几何体很简单、并且数量也少，所以作品仍然是用 geometry 去创建的。
buffer geometry 具体怎么用还是看官方文档。这里就用矩形来举例子对比一下 geometry 和 BufferGeometry 写法上的区别。实际上，BufferGeometry 对于初学者来说不好理解，如果有机会学透了再来专门写文章记录 📝 一下 😁。

// 宽 w 长 h 的矩形
// 用 geometry
new PlaneGeometry(3, 4, 1, 1);
// 用 buffer geometry
createPlanBufferGeo(w,h){
    const geometry = new BufferGeometry();
    const vertices = new Float32Array( [
      //三角形1的三个顶点坐标
    	-w/2, -h/2,  0, //↖️
    	 w/2, -h/2,  0, //↘️
    	 w/2,  h/2,  0, //↗️
      //三角形2的三个顶点坐标
    	 w/2,  h/2,  0, //↗️
    	-w/2,  h/2,  0, //↖️
    	-w/2, -h/2,  0 //↙️
    ] );

    // itemSize = 3 因为每个顶点都是一个三元组。
    geometry.setAttribute( 'position', new BufferAttribute( vertices, 3 ) );
    return geometry

}

主动降帧

当手机电量低，性能差的时候，可以通过主动降帧来节省功耗，在流畅度和持久度上平衡一下。
有些浏览器是能跑多快跑多快，但就我们项目来说超过 60 帧没必要，这种情况下也应用了主动降帧。

// 创建一个时钟对象Clock
let clock = new THREE.Clock();
//单位秒  间隔多长时间渲染渲染一次（30FPS
let renderT = 1 / 30;
let timeS = 0;
function animate() {
  //.getDelta()方法获得两帧的时间间隔
  let T = clock.getDelta();
  timeS += T;
  // 通过时间判断，降低renderer.render执行频率
  if (timeS > renderT) {
    this.renderer.render(this.scene, this.camera);
    timeS = 0;
  }
  requestAnimationFrame(animate);
}

其他

项目中没用到但了解到的如下

batch

batch，在各种 MVxx 框架（如 Vue、React）中，Batch Update 可以理解为将一段时间内对 model 的修改批量更新到 view 的机制。
在 webGL 中（model->view)的过程为 DrawCall（专业含义：Draw Call 是 CPU 调用图形编程接口，比如 DirectX 或 OpenGL，来命令 GPU 进行渲染的操作）。DrawCall 之前 CPU 要进行大量的工作，DrawCall 了 GPU 就开始渲染。GPU 的渲染能力是很强的，因此渲染速度往往快于 CPU 提交命令的速度。如果 DrawCall 的数量太多，CPU 就会把大量时间花费在提交 DrawCall 命令上，造成 CPU 的过载。而 batch 就是减少 DrawCall 的一种方式，把多次的更改合并到一次渲染。

LOD

LOD（Level of Details）技术指的是将场景中的模型按不同精度分为 N 套，按照模型与相机的距离远近，动态切换模型的精度，距离相机较近的模型采用精细模型展示，而距离相机较远的模型使用较为粗糙的模型进行展示。对于大的场景，使用 LOD 技术也是一个有效提升帧率的手段，可以有效减少整个场景中的渲染三角面数。
LOD 其实是基于模型减面从而优化性能这个思路出发的一个具体方案。
three LOD 官方例子

网格模型合并

纯静态展示的部分可以进行网格模型合并，多个小模型合并为一个大模型。详见这个例子
因为合并后就是一个对象了，不能单独识别其中的某个原物体，所以如果是动态交互的就不太适用。
