前言：

根据上次的Vue.$nextTick() 引出来的知识点 进行一个对浏览器有关的知识网记录一下。

关键词：浏览器进程、浏览器线程、浏览器内核、浏览器引擎、js运行机制、事件循环、任务队列、宏任务、微任务、同步、异步等。

从一道腾讯的面试题入手：Chrome 浏览器是多进程还是单进程，是多线程还是单线程？

直接上图：

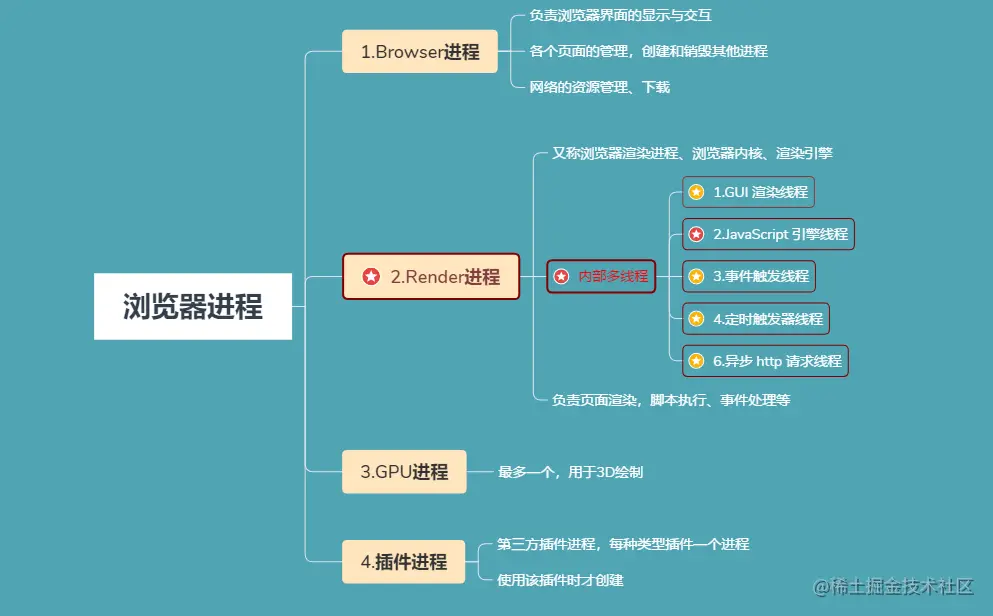

5.png 解释一下 浏览器多进程、浏览器内核多线程 （又叫浏览器渲染进程、渲染引擎 ）、 JS引擎单线程、GUI渲染线程和JS引擎线程互斥。

1.进程和线程

1.1含义：

进程和线程都是操作系统的基本概念，cpu工作时间段的描述。

进程：是cpu资源分配的最小单位。（能拥有资源和独立运行的最小单位）

线程：是cpu进行运算调度的最小单位。（是进程的一个执行流）

1.2之间关系：

操作系统引入进程的概念，从理论角度看，是对正在运行的程序过程的抽象；从实现角度看，是一种数据结构，目的在于清晰地刻画动态系统的内在规律，有效管理和调度进入计算机系统主存储器运行的程序

不同进程之间可以通信（进程通信管道IPC）， 代价较大，所以就出现了线程的概念。

线程之间（是指一个进程内的线程，即单线程、多线程）共享进程的所有资源，每个线程有自己的堆栈和局部变量。

线程由 CPU 独立调度执行，在多 CPU 环境下就允许多个线程同时运行。

同样多线程也可以实现并发操作，每个请求分配一个线程来处理。

参考一下 阮一峰的工厂比喻：进程与线程的一个简单解释

2.浏览器的多进程

07年之前的浏览器是单进程的，一个进程负责网络、JS运行环境、渲染引擎、页面、插件等，导致不稳定，一个线程卡死，整个 程序就会出现问题。

现在以Chrome浏览器为例，是多进程的，打开一个tab页就相当于多开了一个进程，进程与进程之间完全不影响。 安全，稳定，流畅。

打开一个浏览器页面：1个浏览器进程、1个渲染进程、1个GPU进程、1个网络进程，一共4个进程；


3.渲染引擎（渲染进程、浏览器内核）

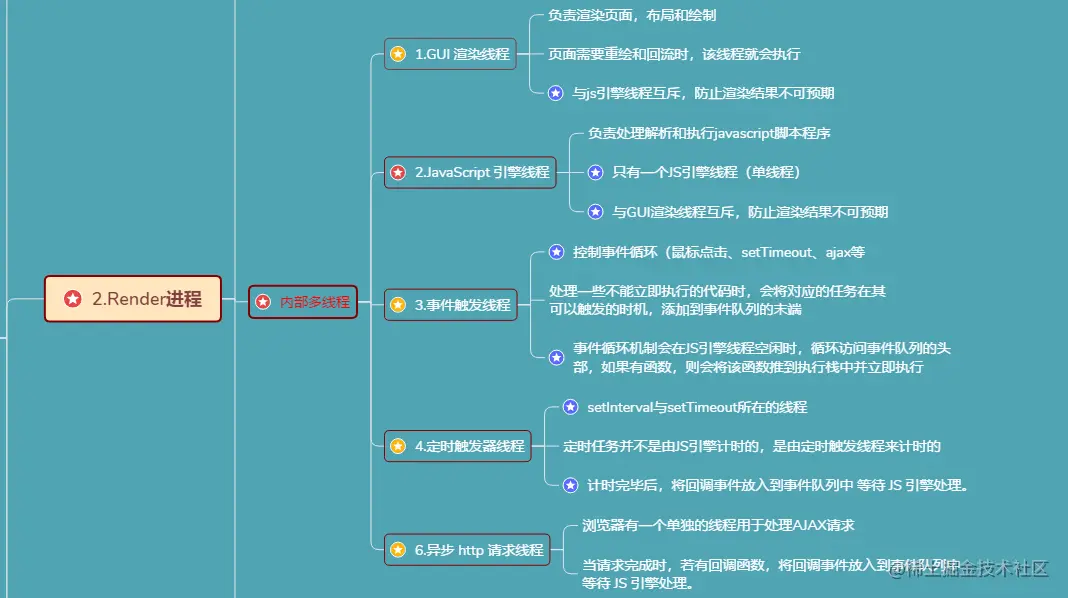

即图中的Render进程：

GUI渲染线程
  • 负责渲染页面，布局和绘制
  • 页面需要重绘和回流时，该线程就会执行
  • 与js引擎线程互斥，防止渲染结果不可预期
JS引擎线程
  • 负责处理解析和执行javascript脚本程序
  • 只有一个JS引擎线程（单线程）
  • 与GUI渲染线程互斥，防止渲染结果不可预期
事件触发线程
  • 用来控制事件循环（鼠标点击、setTimeout、ajax等）
  • 当处理一些不能立即执行的代码时，会将对应的任务在其可以触发的时机，添加到事件队列的末端
  • 事件循环机制会在JS引擎线程空闲时，循环访问事件队列的头部，如果有函数，则会将该函数推到执行栈中并立即执行
定时触发器线程
  • setInterval与setTimeout所在的线程
  • 定时任务并不是由JS引擎计时的，是由定时触发线程来计时的
  • 计时完毕后，将回调事件放入到事件队列 中等待 JS 引擎处理。
异步http请求线程
  • 浏览器有一个单独的线程用于处理AJAX请求
  • 当请求完成时，若有回调函数，将回调事件放入到事件队列中 等待 JS 引擎处理。
3.1GUI渲染线程与js引擎线程互斥

由于 JavaScript 是可操纵 DOM 的，如果在修改这些元素属性同时渲染界面（即 JavaScript 线程和 UI 线程同时运行），那么渲染线程前后获得的元素数据就可能不一致了。因此为了防止渲染出现不可预期的结果，浏览器设置 GUI 渲染线程与 JavaScript 引擎为互斥的关系，当 JavaScript 引擎执行时 GUI 线程会被挂起，GUI 更新会被保存在一个队列中等到引擎线程空闲时立即被执行。

3.2 JS 阻塞页面加载

GUI 渲染线程与 JavaScript 执行线程是互斥 。当浏览器在执行 JavaScript 程序的时候，GUI 渲染线程会被保存在一个队列中，直到 JS 程序执行完成，才会接着执行。因此如果 JS 执行的时间过长，这样就会造成页面的渲染不连贯，导致页面渲染加载阻塞的感觉。

3.3 进程之间的通信

打开浏览器的一个 tab 页时，我们看下其中的大致过程：

  • Browser 进程收到用户请求，通过网络下载获取页面内容，然后将该任务通过 RendererHost 接口传递给 Renderer 进程；
  • Renderer 进程的 Renderer 接口收到消息，简单解释后，交给 GUI 渲染线程开始渲染；
  • GUI 渲染线程接收请求，加载网页并渲染网页，这个过程中可能需要 Browser 进程获取资源和 GPU 进程来帮助渲染，也可能会有 JS 引擎线程操作 DOM（可能造成回流并重绘）；
  • 最后 Renderer 进程将结果传递给 Browser 进程；
  • Browser 进程接收到结果，并将结果绘制出来。

这里又延伸一个面试题：从url地址栏输入网址 到浏览器页面渲染成功 之间发生了什么事情。

3.4 输入网址 到浏览器页面渲染成功

从输入baidu.com 到baidu首页完全展现这个过程可以大致分为 网络通信 和 页面渲染 两个步骤

3.4.1从输入URL到生成DOM树

  1. 地址栏输入URL，WebKit调用资源加载器加载相应资源；
  2. 加载器依赖网络模块建立连接，发送请求并接收答复；
  3. WebKit接收各种网页或者资源数据，其中某些资源可能同步或异步获取；
  4. 网页交给HTML解析器转变为词语；
  5. 解释器根据词语构建节点，形成DOM树；
  6. 如果节点是JavaScript代码，调用JavaScript引擎解释并执行；
  7. JavaScript代码可能会修改DOM树结构；
  8. 如果节点依赖其他资源，如图片\css、视频等，调用资源加载器加载它们，但这些是异步加载的，不会阻碍当前DOM树继续创建；如果是JavaScript资源URL（没有标记异步方式），则需要停止当前DOM树创建，直到JavaScript加载并被JavaScript引擎执行后才继续DOM树的创建。

3.4.2从DOM树到构建WebKit绘图上下文

  1. CSS文件被CSS解释器解释成内部表示；
  2. CSS解释器完成工作后，在DOM树上附加样式信息，生成RenderObject树；
  3. RenderObject节点在创建的同时，WebKit会根据网页层次结构构建RenderLayer树，同时构建一个虚拟绘图上下文。

3.4.2.绘图上下文到最终图像呈现

  1. 绘图上下文是一个与平台无关的抽象类，它将每个绘图操作桥接到不同的具体实现类，也就是绘图具体实现类；
  2. 绘图实现类也可能有简单的实现，也可能有复杂的实现，软件渲染、硬件渲染、合成渲染等；
  3. 绘图实现类将2D图形库或者3D图形库绘制结果保存，交给浏览器界面进行展示。

上述是一个完整的渲染过程，现代网页很多都是动态的，随着网页与用户的交互，浏览器需要不断的重复渲染过程。

3.4.3 简写目录：

  • DNS 解析成 IP 地址
  • 发送 http 请求
  • TCP 传输报文
  • IP 寻址
  • 封装成帧
  • 物理传输
  • 页面渲染主流程
  • dom树和render树的关系
  • 布局render树（layout）
  • 绘制（paint）

这里的页面渲染就是 浏览器渲染引擎的工作了，我们简单记录一下这个步骤 详情可以看这个：

从输入cnblogs.com到博客园首页完全展示发生了什么

4.页面渲染

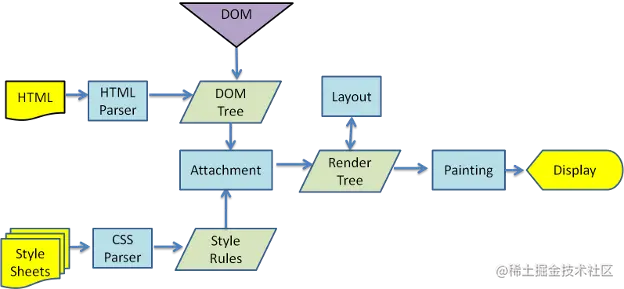

渲染引擎首先通过网络获得所请求文档的内容，通常以8K分块的方式完成。下面是渲染引擎在取得内容之后的基本流程：

　　解析html以构建dom树 -> 构建render树 -> 布局render树 -> 绘制render树


  • 解析html建立dom树
  • 解析css构建render树（将CSS代码解析成树形的数据结构，然后结合DOM合并成render树）
  • 布局render树（Layout/reflow），负责各元素尺寸、位置的计算
  • 绘制render树（paint），绘制页面像素信息
  • 浏览器会将各层的信息发送给GPU，GPU会将各层合成（composite），显示在屏幕上

5.JS引擎的一些运行机制分析

5.1JS引擎是单线程

JavaScript本质上是一种解释型语言，它需要一遍执行一边解析，而编译型语言在执行时已经完成编译，可直接执行，有更快的执行速度。JavaScript代码是在浏览器端解析和执行的，如果需要时间太长，会影响用户体验。那么提高JavaScript的解析速度就是当务之急。

JS引擎是单线程，由于javascript最初作为浏览器脚本语言，主要用来与用户互动、操作dom等，如果有多个线程同时操作一个DOM的情况，会导致非常难以处理，所以javascript只能设计成单线程。

不过现代计算机基本都是多核CPU的，纯粹的单线程会导致一些性能得不到释放，所以新的 HTML5 标准中提出了 web worker概念，允许用户额外开启线程，不过 worker 线程是完全受主线程控制（大部分情况处理一些计算逻辑），且没有操作DOM的权限，本质上javascript还是单线程

5.2异步任务

javascript只有一个主线程用来执行任务，但是同一时间只能执行一个任务也就是函数，普通的函数会形成一个任务队列排队执行，但是有些任务会非常耗时且不可控（网络请求、事件监听）等，如果让这些任务也和普通任务一样排队执行，那么执行效率低不说还会导致页面的卡死。

于是就有了异步任务，而 V8 引擎 通过消息队列 和 事件循环 系统让异步任务执行且不用排队等待执行完毕。

  • JS分为同步任务和异步任务
  • 同步任务都在主线程上执行，形成一个执行栈
  • 主线程之外，事件触发线程管理着一个任务队列(消息队列)，只要异步任务有了运行结果，就在任务队列之中放置一个事件。
  • 一旦执行栈中的所有同步任务执行完毕（此时JS引擎空闲），系统就会读取任务队列，将可运行的异步任务添加到可执行栈中，开始执行

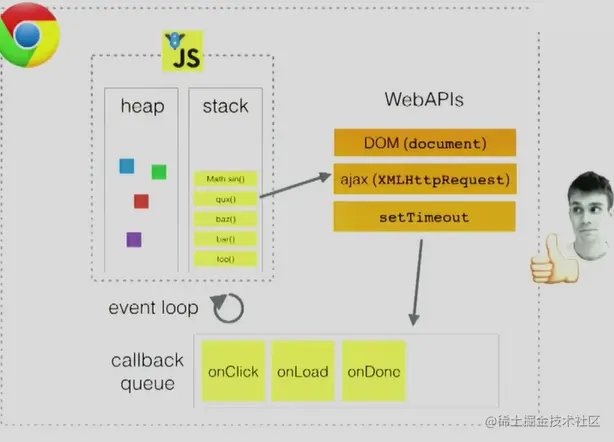

5.3事件循环机制

  • 所有同步任务都在主线程上执行，形成一个执行栈（execution context stack）。

  • 主线程之外，还存在一个"任务队列"（task queue）。只要异步任务有了运行结果，就在"任务队列"之中放置一个事件。

  • 一旦"执行栈"中的所有同步任务执行完毕，系统就会读取"任务队列"，看看里面有哪些事件。那些对应的异步任务，于是结束等待状态，进入执行栈，开始执行。

  • 主线程不断重复上面的第三步。

这里的执行栈就是在主线程JS引擎把握（管理）的，任务队列 就是异步任务要去的地方，事件触发线程把握的。在合适的时间，异步任务状态改变有了结果，就把它放到任务对列里，主任务完成之后 就读取任务对列里的任务，进入执行栈执行，这里的异步任务有的是js引擎线程把握的，有的是定时触发器线程把握的就比如定时器任务。

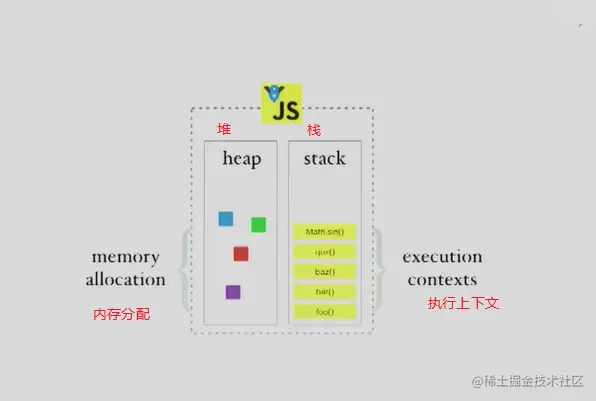

2-v8.png 这个经典图来自一个经典的讲解事件循环的视频：事件循环讲堂

然后 可视化事件循环demo地址：事件循环可视化demo

5.4宏任务与微任务 macrotask与microtask

5.4.1宏任务：

  • 每次执行栈执行的代码就是一个宏任务（包括每次从事件队列中获取一个事件回调并放到执行栈中执行）
  • 每一个task会从头到尾将这个任务执行完毕，不会执行其它
  • 浏览器为了能够使得JS内部task与DOM任务能够有序的执行，会在一个task执行结束后，在下一个 task 执行开始前，对页面进行重新渲染 （task->渲染->task->...）
  • 并且每执行完一个个宏任务(macro task)后，都要去清空该宏任务所对应的微任务队列中所有的微任务(micro task）

5.4.2微任务：

当前 task 执行结束后立即执行的任务，当前task任务后，下一个task之前，在渲染之前。所以它的响应速度相比setTimeout（setTimeout是task）会更快，因为无需等渲染

5.4.3 在浏览器环境中，常见的

  • 宏任务(macro task) 有 setTimeout、MessageChannel、postMessage、setImmediate；
  • 微任务(micro task）有MutationObsever 和 Promise.then。 process.nextTick（node环境下的微任务）

上篇文章讲了 vue的源码Vue.$nextTick()就是用了MutationObsever setImmediate Promise.then setTimeout v2.5+之后MessageChannel替换了MutationObsever

5.4.4根据线程来理解下：

  • macrotask中的事件都是放在一个事件队列中的，而这个队列由事件触发线程维护
  • microtask中的所有微任务都是添加到微任务队列（Job Queues）中，等待当前macrotask执行完毕后执行，而这个队列由JS引擎线程维护 （因为它是在主线程下无缝执行的）

5.4.5运行机制：

  • 执行一个宏任务（栈中没有就从事件队列中获取）
  • 执行过程中如果遇到微任务，就将它添加到微任务的任务队列中
  • 宏任务执行完毕后，立即执行当前微任务队列中的所有微任务（依次执行）
  • 当前宏任务执行完毕，开始检查渲染，然后GUI线程接管渲染
  • 渲染完毕后，JS线程继续接管，开始下一个宏任务（从事件队列中获取）

从在浏览器进程和线程的角度，了解事件循环机制以及渲染进程下的各个线程。

这是在浏览器进程线程的知识背景下，掌握事件循环和渲染情况，更多的详细细节还需要自己逐个的去补充，比如：浏览器从url输入到页面渲染，里面的网络https知识、浏览器v8引擎、GUI渲染详细过程、解析器和AST语法树等等。
