前言

图像反卷积是指一类试图从模糊图像中恢复清晰图像的算法，其使用模糊图像和可能的卷积核 h (假设卷积核是已知的或估计的)作为输入。如果模糊核 h 已知，则去模糊过程称为非盲取模糊 (non-blind deblurring)，反之称为盲去模糊 (blind deblurring)。在本节中，我们将学习如何使用 SimpleITK 库的反卷积滤波器执行非盲去模糊。

实现非盲去模糊

(1) 首先，读取输入图像，并使用失焦模糊核模糊该图像：

import SimpleITK as sitk
from scipy import signal
from skimage.metrics import peak_signal_noise_ratio
from skimage.io import imread
from skimage.color import rgb2gray
import numpy as np
import matplotlib.pylab as plt
import cv2

def get_out_of_focus_kernel(r, sz=15):
    kern = np.zeros((sz, sz), np.uint8)
    cv2.circle(kern, (sz, sz), r, 255, -1, cv2.LINE_AA, shift=1)
    kern = np.float32(kern) / 255
    return kern

im = rgb2gray(imread('1.png'))
psf = get_out_of_focus_kernel(7, 9).astype(np.float)
im_blur = signal.convolve2d(im, psf, 'same')
im_blur = im_blur / np.max(im_blur)

(2) 使用逆滤波器恢复图像是最直接的反卷积方法。根据卷积定理，空间域中的两个图像的卷积等价于两个图像的傅立叶变换乘积，因此逆滤波器需要对乘法求逆。换句话说，逆滤波器计算公式如下所示：

\hat F(u,v)=\left\{ \begin{array}{rcl} \frac {G(u,v)} {H(u,v)} & & {|H(u,v)|≥\epsilon}\\ 0 & & {otherwise} \end{array} \right.

(3) 使用 SimpleITK.InverseDeconvolutionImageFilter() 函数实现直接线性反卷积滤波器：

tkfilter = sitk.InverseDeconvolutionImageFilter()
tkfilter.SetNormalize(True)
im_res_IN = sitk.GetArrayFromImage(tkfilter.Execute (sitk.GetImageFromArray(im_blur), sitk.GetImageFromArray(psf)))

(4) 使用 Wiener 反卷积图像滤波器恢复与模糊核卷积后得到的图像，同时将噪声降至最低。

Wiener 滤波器旨在最大程度地减少低信噪比 (signal-to-noise ratio, SNR) 频率引起的噪声。Wiener 滤波器核是在频域中定义的，如下公式所示( SNR 越高，恢复的图像质量越高)：

W(u,v)=\frac {H^*(u,v)} {|H(u,v)|^2+K(u,v)}=\frac {H^*(u,v)} {|H(u,v)|^2+\frac 1 {SNR(u,v)}}\\ K(u,v)=\frac {S_{\eta}(u,v)}{S_f(u,v)}

使用 SimpleITK.WienerDeconvolutionImageFilter() 函数实现 Wiener 滤波器。在这里，模糊后未向原始图像添加额外的噪音。因此，噪声方差设置为零：

tkfilter = sitk.WienerDeconvolutionImageFilter()
tkfilter.SetNoiseVariance(0)
tkfilter.SetNormalize(True)
im_res_WN = sitk.GetArrayFromImage(tkfilter.Execute (sitk.GetImageFromArray(im_blur), sitk.GetImageFromArray(psf)))

(5) 使用 Tikhonov 方法恢复图像。该方法通过在分母中添加正则化项来改进估计的反卷积滤波器(去模糊)，该滤波器最小化以下公式中：

\underset {\hat f} {min} ||\hat f \otimes h-g||^2_{L_2}+ \mu ||\hat f||^2 \\ T(u,v)=\frac {H^*(u,v)} {|H(u,v)|^2+\mu}

其中， $\hat f$ 表示去模糊图像 $f$ 的估计值； $h$ 表示模糊核； $g$ 表示模糊图像；项 $μ$ 在此滤波器中称为正则化，如果将μ设置为零，则该滤波器等价于逆滤波器。以下代码使用 simpleitk.tikhonovdeconvolutionImageFilter() 函数实现 Tikhonov 方法正则化的逆反卷积滤波器。

其中，将正则化常数设置为 0.008，我们也可以尝试不同的值，并观察不同值到对去模糊输出图像的影响：

tkfilter = sitk.TikhonovDeconvolutionImageFilter()
tkfilter.SetRegularizationConstant(0.008) #0.06)
tkfilter.SetNormalize(True)
im_res_TK = sitk.GetArrayFromImage(tkfilter.Execute (sitk.GetImageFromArray(im_blur), sitk.GetImageFromArray(psf)))

(6) 使用 Richardson-Lucy 算法恢复图像，该滤波器实现了 Richardson-Lucy 反卷积算法。该算法假定输入图像是由具有已知核的线性移位不变系统形成的。迭代算法使用贝叶斯的方法来改善每次迭代的估计（去模糊）图像：

f_{i+1}(x)=\{[\frac {c(x)} {f_i(x)\otimes g(x)}]\otimes g(-x)\}f_i(x)

其中 $\otimes$ 表示卷积操作， $g(x)$ 表示 PSF， $c(x)$ 表示模糊图像， $f_i(x)$ 表示去模糊图像。

以下代码使用 SimpleItk.RichardsonLucyDeconVolutionImageFilter() 函数利用 Richardson-Lucy 反卷积算法对输入图像执行反卷积。我们可以尝试使用不同的迭代次数，并观察对输出图像的影响：

tkfilter = sitk.RichardsonLucyDeconvolutionImageFilter()
tkfilter.SetNumberOfIterations(100)
tkfilter.SetNormalize(True)
im_res_RL = sitk.GetArrayFromImage(tkfilter.Execute (sitk.GetImageFromArray(im_blur), sitk.GetImageFromArray(psf)))

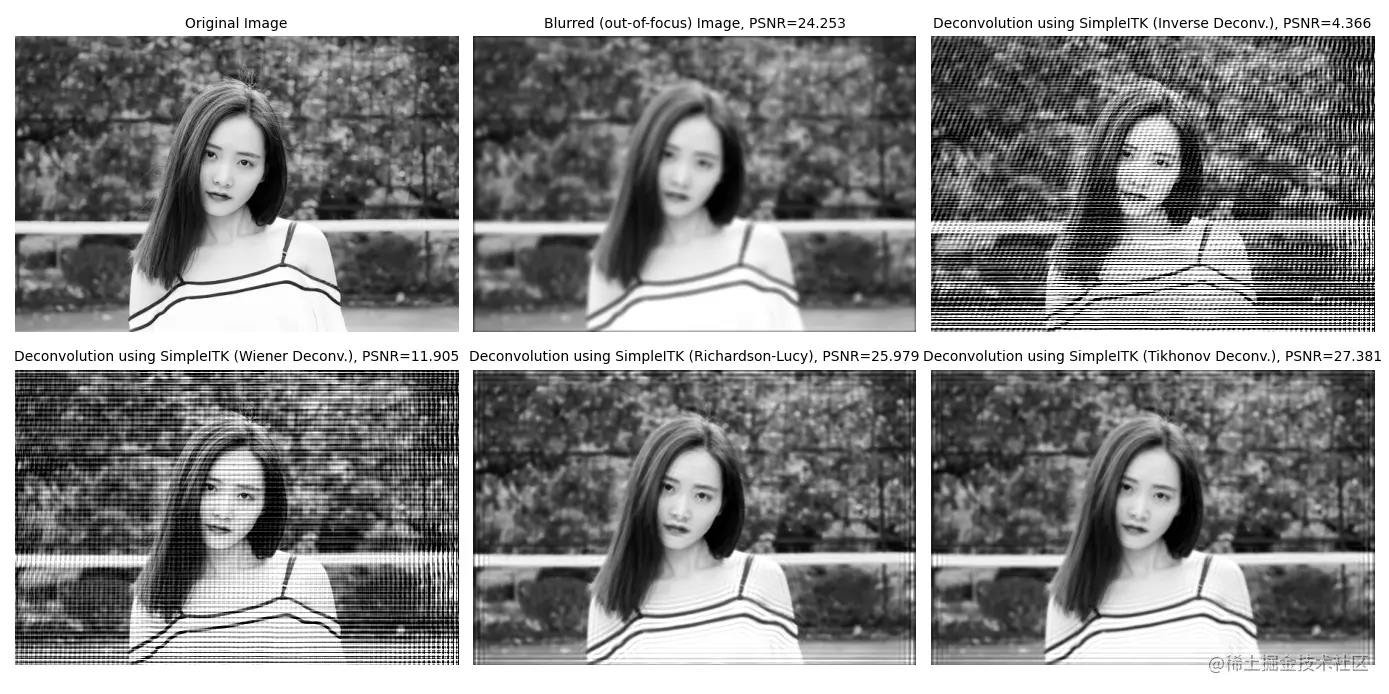

(7) 最后，绘制所有原始、模糊和使用不同反卷积算法得到的去模糊图像并计算 PSNR 值(以比较使用不同反卷积算法得到的去模糊图像的质量)：

plt.figure(figsize=(20, 60))
plt.subplots_adjust(0,0,1,1,0.07,0.07)
plt.gray()

plt.subplot(231), plt.imshow(im), plt.axis('off'), plt.title('Original Image', size=10)
plt.subplot(232), plt.imshow(im_blur), plt.axis('off'), plt.title('Blurred (out-of-focus) Image, PSNR={:.3f}'.format(peak_signal_noise_ratio(im, im_blur)), size=10)
plt.subplot(233), plt.imshow(im_res_IN, vmin=im_blur.min(), vmax=im_blur.max()), plt.axis('off')
plt.title('Deconvolution using SimpleITK (Inverse Deconv.), PSNR={:.3f}'.format(peak_signal_noise_ratio(im, im_res_IN)), size=10)
plt.subplot(234), plt.imshow(im_res_WN, vmin=im_blur.min(), vmax=im_blur.max()), plt.axis('off')
plt.title('Deconvolution using SimpleITK (Wiener Deconv.), PSNR={:.3f}'.format(peak_signal_noise_ratio(im, im_res_WN)), size=10)
plt.subplot(235), plt.imshow(im_res_RL, vmin=im_blur.min(), vmax=im_blur.max()), plt.axis('off')
plt.title('Deconvolution using SimpleITK (Richardson-Lucy), PSNR={:.3f}'.format(peak_signal_noise_ratio(im, im_res_RL)), size=10)
plt.subplot(236), plt.imshow(im_res_TK, vmin=im_blur.min(), vmax=im_blur.max()), plt.axis('off')
plt.title('Deconvolution using SimpleITK (Tikhonov Deconv.), PSNR={:.3f}'.format(peak_signal_noise_ratio(im, im_res_TK)), size=10)

plt.show()
