一、SVG的viewBox指啥

得先明确svg视口是啥，MDN里说svg的视口是svg图片的可视区域，可以用svg的height和width属性设置svg视口大小，当然也可以从父元素那里继承过来height和width的值。而svg的viewBox属性用来设置svg内元素如何展示，相当于又开了一个窗口，将窗口里的元素按照一定规则映射到视口中。

来上代码，我们定义了一个视口大小为200*200的svg，里面有一个100*50的红色矩形块，且位置在坐标(10, 20)处。

html

<svg width="200" height="200">
  <rect width="100" height="50" x="10" y="20" fill="red"></rect>
</svg>

css

svg {
  background-color: black;
}

运行结果是：

如果在svg标签中加入viewBox属性为：

<svg width="200" height="200" viewBox="0 0 100 100">

就会得到如下结果：

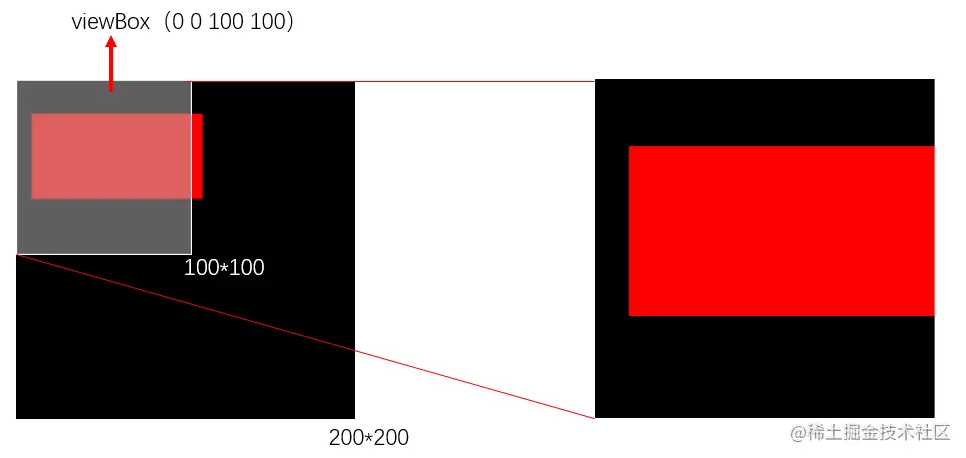

原因是：

灰色透明部分就是viewBox，相当于viewBox截取了svg画布上的一部分，再放大到和svg视口一样的大小，所以红色矩形看起来放大了一倍，并且超过视口部分就不可见了。

viewBox的四个属性min-x, min-y, width 和 height分别代表：

viewBox左上角的那个原点在svg元素的x轴上的坐标
在y轴上的坐标
viewBox的宽度
viewBox的高度

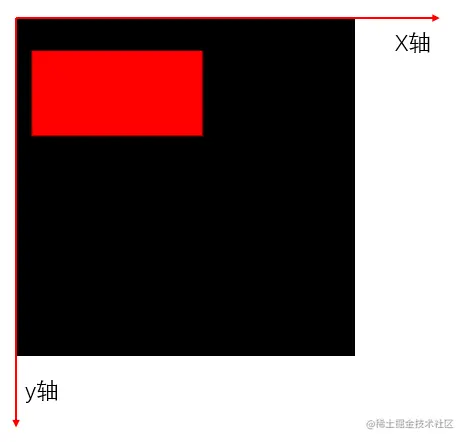

而x、y轴是这样的：

让我们试试viewBox为(0 0 400 400)的情况：

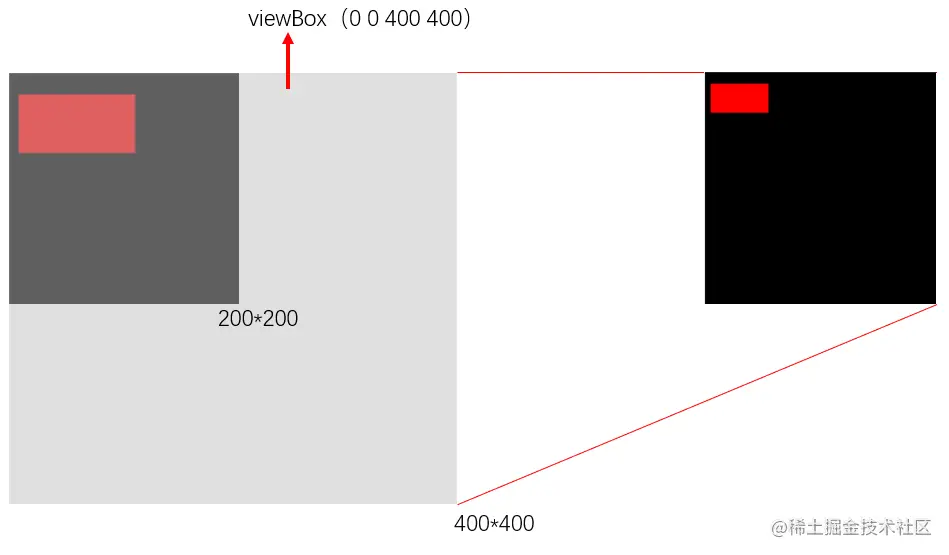

同样图解为：

相当于svg画布自动将viewBox空余的部分补齐了，然后viewBox再缩小到svg画布大小，所以看起来红色矩形缩小了一倍。

二、svg的preserveAspectRatio属性是啥

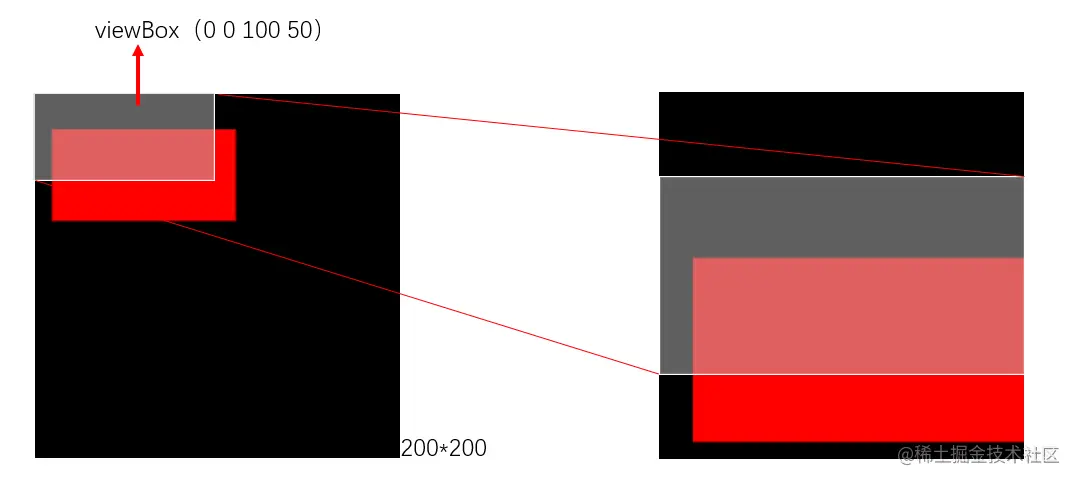

以上都是viewBox宽高比和svg画布宽高比一致的情况，如果viewBox的宽高比例和svg的不一样呢？让我们来看看这个例子：

上图viewBox是宽比高为2的矩形，可以看到viewBox按照自己原有的宽高比例截取了svg画布区域，然后将其放在画布中间，形成最终的效果。而决定viewBox是否缩放以及缩放后的位置的，就是preserveAspectRatio属性。

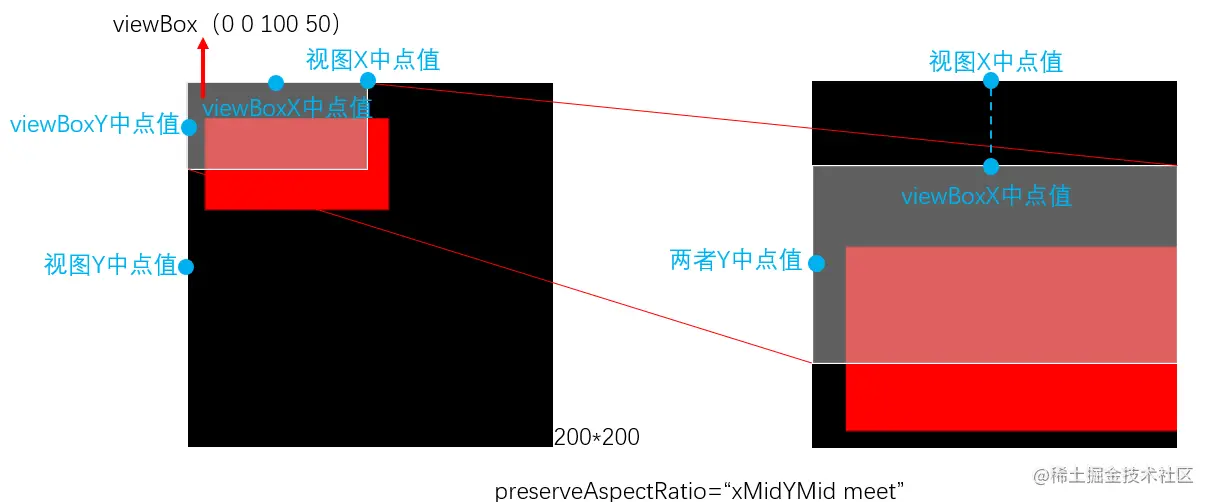

preserveAspectRatio用于定义viewBox取得区域后的位置摆放以及视口空白如何处理，包括两个属性，第一个就是描述位置的，值可以为none、xMinYmin、xMidYMid、xMaxYMax、xMinYMax等等；第二个是描述如何处理空白的，可为meet和slice。 preserveAspectRatio的默认值是xMidYMid meet，比如上面介绍viewBox部分的示例图，虽然没有设置preserveAspectRatio属性，但也默认其为xMidYMid meet。xMidYMid意思是将 SVG 元素的 viewbox 属性的 X 的中点值与视图的 X 的中点值对齐；将 SVG 元素的 viewbox 属性的 Y 的中点值与视图的 Y 的中点值对齐（这句话来自于MDN）我理解的是这样：

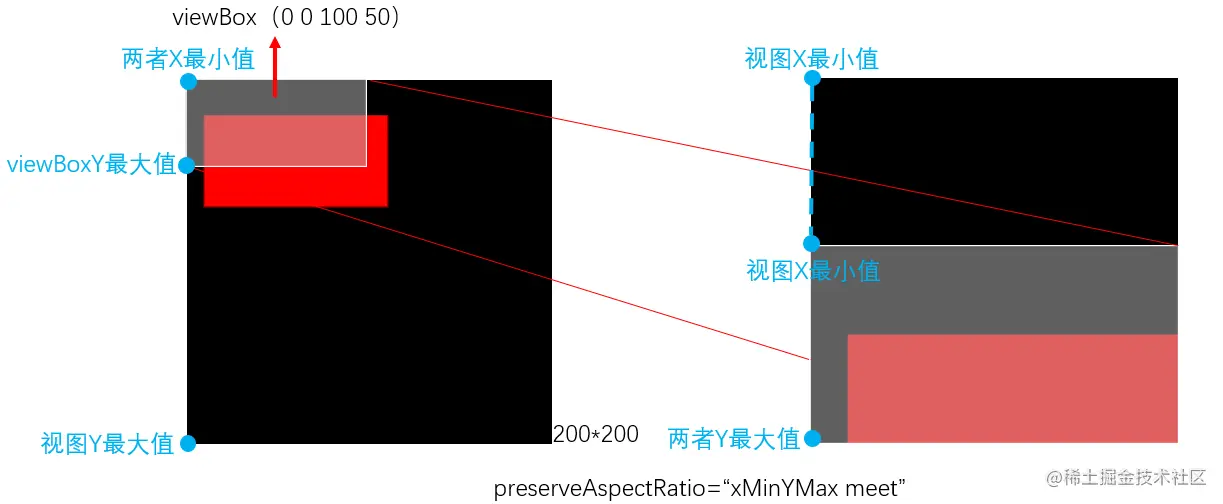

而如果设置的是xMinYMax，那么就会如下一样对齐：

而meet则表示viewBox在svg可视窗口内，尽可能地放大，但不能超过svg视口。

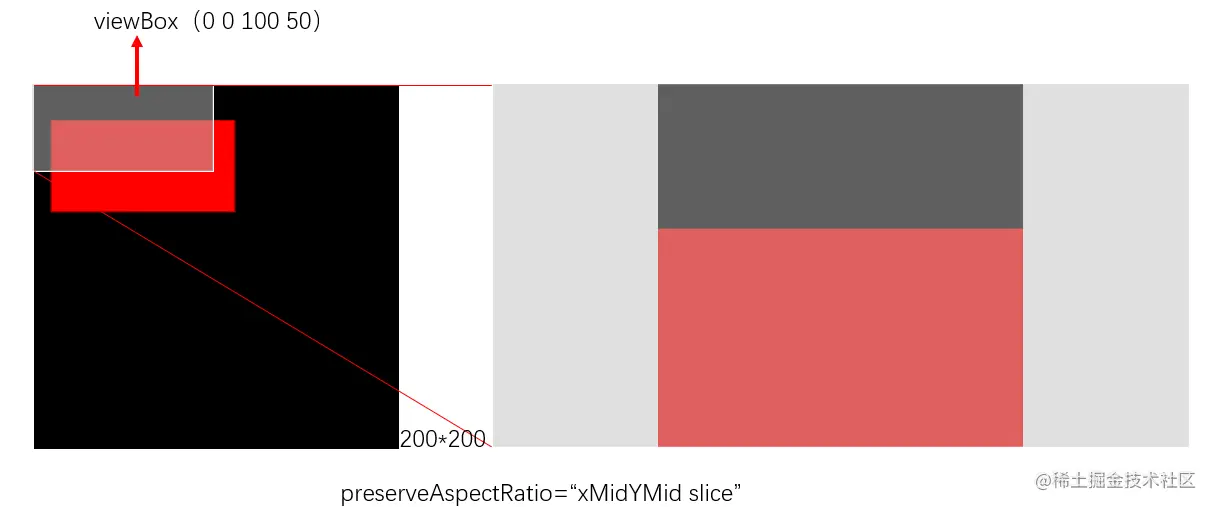

如果是slice则如下图，表示viewBox尽可能地缩小，但不能小到覆盖不了svg视口。

ok以上就是对svg的viewBox和preserveAspectRatio的介绍~总的来说这两个属性共同决定了svg画布上的元素如何展示/映射在视口中。
