知乎商业化团队Android侧组件解耦模型「Geoffrey」介绍

背景与主要目标

背景介绍

商业侧广告，广告的实现当然是在ad组件完成。 但都需要将其它业务方的界面作为载体去呈现。

例如一个彩蛋广告(实现在ad组件)，是悬浮在首页信息流之上(feed组件)，因此不可避免的，会侵入feed组件的代码。

因此一般的组件化开发模式下，需要feed组件依赖ad_api,由ad_api提供相关广告的接口，在feed侧调用，完成交互。

如下伪代码：

/**
* 首页信息流 （位于feed组件）
*/
public class MainPageFragment extends BaseFeedFragment {
//彩蛋接口，位于ad组件
private IAdEgg iAdEgg;

@Override
public void onCreate(@Nullable Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  //通过组件化路由，获得IAdEgg的实现类
  InstanceProvider.optional(IAdEgg.class).ifPresent(it -> {
    iAdEgg = it;
});
}

@Override
public void onResume() {
  super.onResume();
  //展示彩蛋
  iAdEgg.show();
}

@Override
public void onStop() {
  super.onStop();
  //彩蛋消失
  iAdEgg.dismiss();
}

@Override
public void onDestroy() {
  super.onDestroy();
  //彩蛋销毁
  iAdEgg.destroy();
}
}

这样做，在业务上，没有啥问题，实际上，初期我们也是这样处理的。

当然了,这样做的弊端，也很明显。

比如，我需要对这个广告的调用进行修改，要将原来 onStop()处执行的 iAdEgg.dismiss() 方法，调整到 onPause()里面去，不可避免的，我需要改动feed组件。

再比如，我们需要新增一个广告，比如增一个浮层广告吧，那会怎么写呢？ 伪代码如下：

/**
* 首页信息流
*/
public class MainPageFragment extends BaseFeedFragment {
//彩蛋接口，位于ad组件
private IAdEgg iAdEgg;
//浮层广告接口，位于ad组件
private IAdFloat iAdFloat;

@Override
public void onCreate(@Nullable Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  //通过组件化路由，获得IAdEgg的实现类
  InstanceProvider.optional(IAdEgg.class).ifPresent(it -> {
    iAdEgg = it;
});
//通过组件化路由，获得IAdFloat的实现类
  InstanceProvider.optional(IAdFloat.class).ifPresent(it -> {
    iAdFloat = it;
});
}

@Override
public void onResume() {
  super.onResume();
  //展示彩蛋
  iAdEgg.show();
  //展示浮层广告
  iAdFloat.show();
}

@Override
public void onStop() {
  super.onStop();
  //彩蛋消失
  iAdEgg.dismiss();
  //浮层广告消失
  iAdFloat.dismiss();
}

@Override
public void onDestroy() {
  super.onDestroy();
  //彩蛋销毁
  iAdEgg.destroy();
  //浮层广告销毁
  iAdFloat.destroy();
}
}

随着商业化的特形广告越来越多，会将ad的代码不停的在feed组件进行叠加。

到目前为止，一个宿主界面最多会时承载5种特形广告。并且任何的调用时机的修改，亦或者新增特形广告，本质上都是对feed侧进行修改。

且实际上的广告业务不会向上述伪代码一样简单明了，我方的侵入逻辑甚至增加了首页的维护成本。

结论简而言之，ad组件过度的侵入了feed组件。解耦已经迫在眉睫。

目标&实现效果

针对上述的弊端，设计解耦模型 「Geoffrey」，该模型以APT+动态代理为基础，采用接口注解的方案，一定程度 上实现了 ad组件与其它组件的解耦。

依然以彩蛋广告为例，仅需要在feed侧进行一个注册，就能监听到生命周期：

/**
* 首页信息流 位于feed组件
*/
public class MainPageFragment extends BaseFeedFragment {

@Override
public void onCreate(@Nullable Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  //通过组件化路由，获得商业行为收集器
  InstanceProvider.optional(IAdBehaviorDispatcher.class).ifPresent(it -> {
     it.register(this);
});
}
}

在ad组件内部完成彩蛋广告的编写

/**
* 首页彩蛋 位于ad组件
*/
@AddServiceHost({"com.zhihu.android.app.feed.ui.fragment.MainPageFragment"})
@ClassImplementation(type = "AdEgg", relativeInterface = RelativeClassPath.AD_RELATIVE_PATH)
public class AdEggDemo implements IAdEggObserver {

@Override
public void onHostDestroy(String fromPage) {
  //...销毁逻辑
}

@Override
public void onHostStop(String fromPage) {
  //...dismiss逻辑
}

@Override
public void onHostResume(String fromPage) {
  //...show逻辑
}
}

由于在AdEggDemo的类注解中，使用 @AddServiceHost 添加了需要监听的宿主界面的全类名:MainPageFragment

因此，当MainPageFragment在其onCreate中调用it.register(this)方法，就会动态创建一个AdEggDemo的实例。

当MainPageFragment依次调用了 onResume()、onStop()、onDestroy() 时，相应的，会调用AdEggDemo的实例的 onHostResume(String fromPage)、onHostStop(String fromPage)、onHostDestroy(String fromPage),很明显，参数fromPage就是MainPageFragment的全类名，用于某些业务下的判断。

并且在宿主调用了onDestroy时，也会自动销毁创建的AdEggDemo实例。

---

那么，现在我们需要在MainPageFragment 新增一个浮层广告呢？

不需要再改动feed组件。

只需要在ad组件中新增一个AddFloat实现类，其注解同彩蛋，监听MainPageFragment。

@AddServiceHost({"com.zhihu.android.app.feed.ui.fragment.MainPageFragment"})
@ClassImplementation(type = "AdFloat", relativeInterface = RelativeClassPath.AD_RELATIVE_PATH)
public class AdFloat implements IAdFloatObserver {


    @Override
    public void onHostDestroy(String fromPage) {
        //...销毁逻辑
    }

    @Override
    public void onHostStop(String fromPage) {
        //...dismiss逻辑
    }

    @Override
    public void onHostResume(String fromPage) {
        //...show逻辑
    }

}

也就是说，当 MainPageFragment 的实例在执行生命周期方法时，会既回调 AdFloat实例里的生命周期，也回调AdEggDemo实例里的生命周期。 因为这两个类，都在类注解上加入了对MainPageFragment的监听。

从上面的例子可以看出，其实「Geoffrey」所做的事情，就是建立最终的执行类与宿主的联系，将你需要关心的，宿主的行为，如生命周期，传递到执行类中去！**

有同学又要问了，诶诶诶，你这个方案里，好像只能传递生命周期方法，如果要传递其它行为呢？比如我要监听这个界面的有一个刷新操作，我需要监听这个动作，该怎么做？

当然可以，只是feed需要这么写:

/**
* 首页信息流
*/
public class MainPageFragment extends BaseFeedFragment {

//商业侧行为收集器
private IBehaviorReceiver behaviorReceiver;

@Override
public void onCreate(@Nullable Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  //通过组件化路由，获得商业行为收集器
  InstanceProvider.optional(IAdBehaviorDispatcher.class).ifPresent(it -> {
    behaviorReceiver = it.register(this);
});
}

@Override
protected void onRefresh(boolean fromUser) {
  super.onRefresh(fromUser);
  //调一下onRefresh
  behaviorReceiver.onRefresh(fromUser);
}

}

到这里为止，又多了一个类 IBehaviorReceiver ，这又个啥？

这是个接口类，里面定义了，商业侧广告所需要收集的全部行为！其中当然就包含了生命周期，只是你只要调用了注册方法，就默认会监听生命周期，不再需要自己去写。

看一下已经存在的一些方法：

/**
* 接口定义类
* 在这里定义了商业侧需要收集的行为
*/
@BehaviorCreator
public interface IBehaviorReceiver extends IHostLifecycle {


@AddBehaviorObserver({"AdFloat"})
void onRefresh(boolean fromUser);


@Override
void onHostCreate();


@AddBehaviorObserver({"AdFloat"})
@Override
void onHostDestroy();


@Override
void onHostPause();

@AddBehaviorObserver({"AdFloat"})
@Override
void onHostResume();

@Override
void onHostStart();

@Override
void onHostStop();
}

某一个类型的广告，比如浮层广告, 需要关注的宿主界面行为有：onResume、onDestroy、onRefresh 三个方法，只需要在这三个方法上的AddBehaviorObserver注解中，加入自己的一个String类型的type即可！ 如上。

这个注解有啥意义呢？ 意义在于，通过apt,会在编译期生成一个新接口，并且这个接口，只含有这三个方法。生成的接口如下：

@ServiceType(
value = "AdFloat",
relativeInterface = "com.zhihu.android.behavior.IBehaviorReceiver"
)
public interface IAdFloatObserver extends IObserver {
void onRefresh(boolean fromUser, String fromPage);

void onHostDestroy(String fromPage);

void onHostResume(String fromPage);
}

我们最终真正的执行类，实现这个接口即可！可以往上面翻翻看看用法，是不是浮层广告的执行类实现它了？然后在实现类上打好注解，那就能完成监听了。 或者我们这里再看一遍：

@AddServiceHost({"com.zhihu.android.app.feed.ui.fragment.MainPageFragment"})
@ClassImplementation(type = "AdFloat", relativeInterface = RelativeClassPath.AD_RELATIVE_PATH)
public class AdFloat implements IAdFloatObserver {


    @Override
    public void onHostDestroy(String fromPage) {
        //...销毁逻辑
    }

    @Override
    public void onRefresh(boolean fromUser,String fromPage) {
        //...刷新逻辑
    }

    @Override
    public void onHostResume(String fromPage) {
        //...show逻辑
    }
}

总结一下，这套模型，是一个 「行为收集分发器」，其实是将需要观察到的feed的行为，收敛到位于ad组件的「Geoffrey」中，再由「Geoffrey」进行分发到对应的ad实现中去！

优点在于，我只需要收集一次行为，就可以多次分发，满足商业广告中的业务特点。

行为是怎么收集呢？ 是通过在feed中使用IBehaviorReceiver这个接口去收集。

行为怎么分发呢？ 执行类中的注解上，添加了相应的宿主界面全类名。 当宿主调用了该执行为需要关注的方法时（生命周期方法 or 指定的方法），就会进行相应的回调。

到此，基本用法全部讲完。

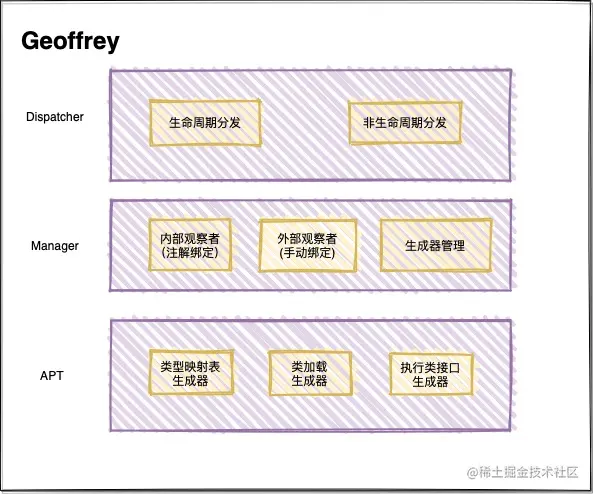

架构描述

要点：

1.通过在接口上打注解，生成了新的接口，通过apt实现，具体使用 javapoet 辅助完成该业务，有兴趣的同学可以自行了解该部份实现，这里暂且不表：

git.in.zhihu.com/yanfang/beh…

这部份代码，只与 生成接口  这项业务有关。

2.如何分发。

使用时已经讲到了，ad组件实际上，只会提供一个接口给其它组件使用，即是：IBehaviorReceiver ,其它组件通过持有该接口的引用，去主动调用ad组件需要观察的方法。

但是该接口没有任何的直接实现类！ 有没有觉得很眼熟？

是的，聪明的你一定发现了，这不就是retrofit中对动态代理的应用吗？ 在接口方法上加入注解，在动态代理中去让真正的执行类执行，真正的执行类就是实现了apt生成的接口的类。

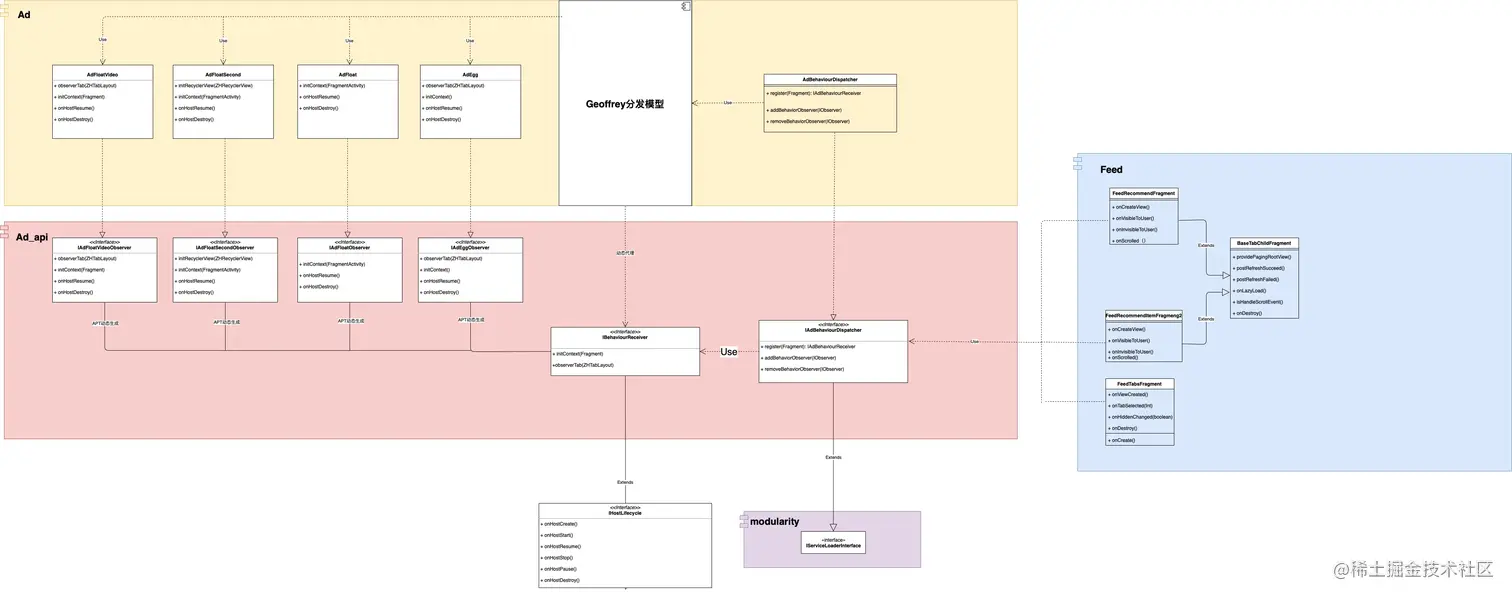

先看一张使用了「Geoffrey」的类图,这是商业侧目前特形广告使用「Geoffrey」模型的类图，其中「Geoffrey」的内部实现在下面类图中为黑盒。

可以比较明显的看到，feed组件现在只依赖ad_api组件，并且只持有通过IAdBehaviorDispatcher中返回的IBehaviorReceiver接口。

当feed组件通过IBehaviorReceiver调用具体方法时，「Geoffrey」会将该动作，传递到关心此动作的执行类中去！
