前言

学习数通知识，考证书~ 考证书，记笔记，记笔记~

策略路由

策略路由和路由策略都可以影响数据包的转发过程，但他们对数据包的影响方式是不一样的呀~

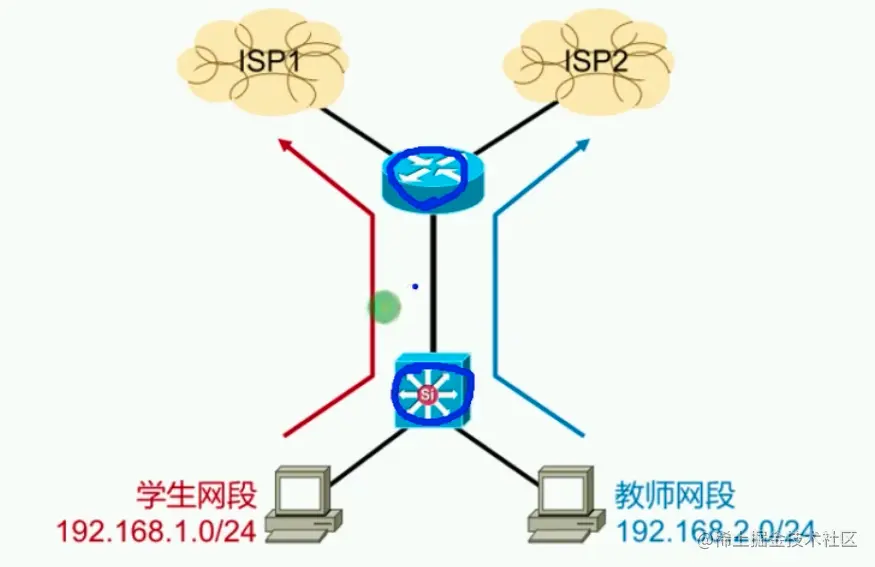

PBR：Policy-Based-Route，该技术打破了路由表的传统选路规则，可以根据管理员定义的策略条件来选择性的转发数据包


策略路由和路由策略的区别

路由策略

  1. 基于目的地址按路由表转发
  2. 基于控制平台，为路由协议和路由表服务
  3. 与路由协议结合完成策略
  4. 应用命令：Route-Policy

策略路由

  1. 基于策略的转发，失败后再查找路由表进行转发
  2. 基于转发平面，为转发策略服务
  3. 需要手工逐跳配置，以保证报文按策略转发
  4. 应用命令：policy-based-route
  • 路由策略中，拒绝的将不会被通过
  • 策略路由中，拒绝的将做正常的转发

策略路由规则

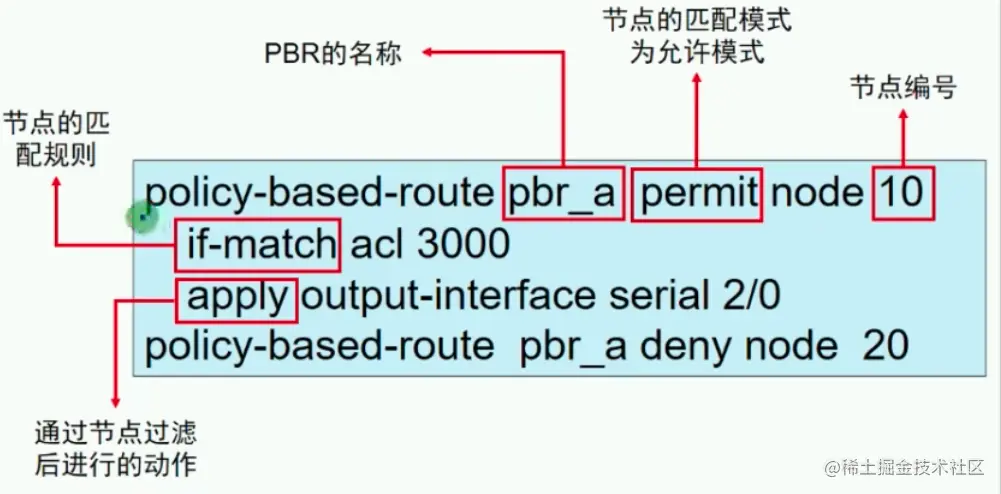

  • PBR中包含了若干节点，节点中包含子句
  • 所有的策略都拒绝了，会使用普通路由转发

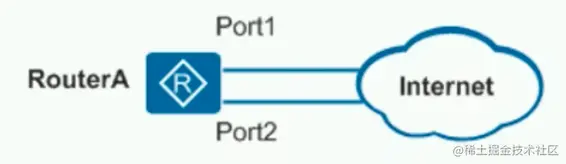

本地策略路由

  • 仅对本机下发的报文进行处理，对转发的报文不起作用

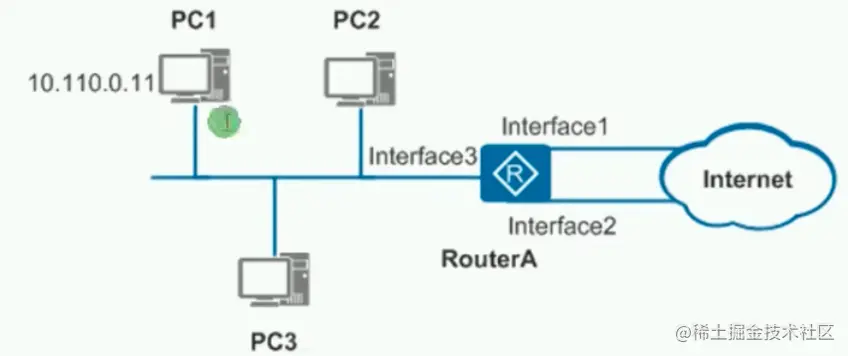

接口策略路由

  • 仅对转发的报文起作用，对本地下发的报文不起作用


配置命令

policy-based-route pbr permit node 10

if-match acl 2000  # 匹配IP地址匹配条件
if-match packet-length 64 1000 # 配置IP报文长度匹配条件
apply output-interface g0/0/1 # 配置出站接口
apply ip-address next-hop 12.0.0.2 # 配置下一跳
ip local policy-based-route pbr # 调用PBR

接口承认了路由配置：通过流策略技术实现

流策略：将流分类和流行为进行关联，就是流策略，形成了“模板化”的配置方式，最大优点就是可以节省配置，支持批量修改。

  • Traffic Classifier 用if-match语句设定流分类的匹配规则
  • Traffic Behavior 执行动作，例如重标记，重定向，负载分担，报文分片，流量限速，流量统计等等
  • Traffic Policy 将流分类和流行为进行关联，应用到流量的入接口
traffic classifier xxx
traffic behavior xxx
traffic policy disney
traffic-policy disney inbound
