设计模式简要总结

用于期末考试复习

策略模式

使用场景

当我们需要用户传入的不同参数来决定不同的方法策略时，可以用到此模式。 根据不同的情况来选择不同的策略

用云顶之奕举例子：我们可以根据不同的海克斯选择不同的策略去选择阵容。

代码实现

策略接口

public interface Lineup {

    /**
     * 挑选阵容
     */
    void selectLineup();

}

阵容具体实现

public class DuelMaster implements Lineup{
    @Override
    public void selectLineup() {
        System.out.println("八决斗灭魂劫嗷嗷乱杀");
    }
}

public class DefendOfStar implements Lineup{
    @Override
    public void selectLineup() {
        System.out.println("无所谓，我星守岩雀会出手！");
    }
}

public class MoDaoTuan implements Lineup{
    @Override
    public void selectLineup() {
        System.out.println("嘿，这里是老八魔盗团！");
    }
}

玩家类

public class Player {

    private Lineup lineup;

    Player(Lineup lineup){
        this.lineup = lineup;
    }

    public void action(){
        lineup.selectLineup();
    }

}

main

public class Main {
    public static void main(String[] args) {
        Scanner scanner = new Scanner(new BufferedInputStream(System.in));
        Player player;
        System.out.println("输入你选择的海克斯");
        while(true){
            String hex = scanner.nextLine();
            switch (hex){
                case "地下魔盗团之魂" :
                    player = new Player(new MoDaoTuan());
                    break;
                case "决斗大师之魂" :
                    player = new Player(new DuelMaster());
                    break;
                case "珠光莲花" :
                    player = new Player(new DefendOfStar());
                    break;
                default:
                    throw new IllegalStateException("Unexpected value: " + hex);
            }
            player.action();
        }
    }
}

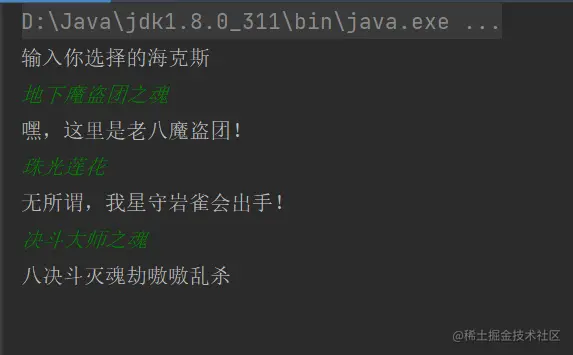

运行结果

容易困惑的问题

他与工厂模式的区别是什么

策略模式是根据行为设计的模式他针对的是策略的封装，用户可以知道全部的策略。

工厂模式是根据创建对象设计的模式，他是针对于对象的创建，便于统一资源管理，相关对象的创建由工厂类处理，不必暴露给用户

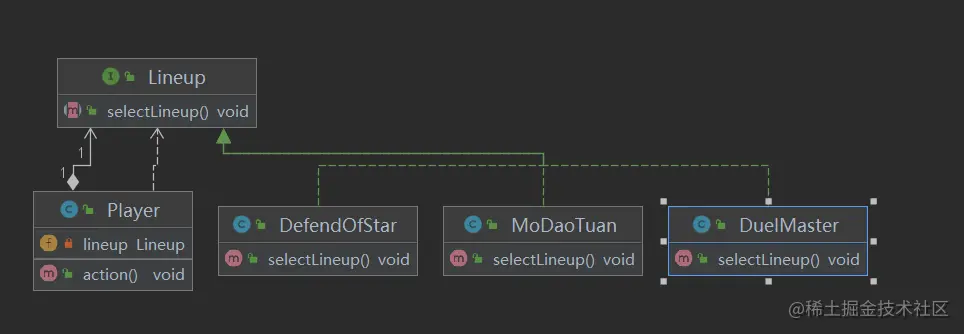

uml图

访问者模式

使用场景

在一个相对稳定的数据结构中，封装一些对于数据结构中元素的操作，从而不改变这个数据结构。

依旧是云顶的例子哈，在每一场游戏中，一个人的棋盘的元素是相对稳定的，现在假设只有经济和等级（其他元素先省略）我作为访问者和其他人作为访问者又是不一样的

代码实现

public interface Visitor {

    void visit(Level level);

    void visit(Money money);

}

public class Owner implements Visitor{

    @Override
    public void visit(Level level) {
        System.out.println("你现在等级是"+level.getNum()+"级，还差"+level.getNeed()+"经验升级，卷死老哥们！");
    }

    @Override
    public void visit(Money money) {
        System.out.println("你现在有"+money.getNum()+"块钱，备战席卖掉卡利息啊！");
    }
}

public class Other implements Visitor{
    @Override
    public void visit(Level level) {
        System.out.println("这货现在"+level.getNum()+"级了，卷闷了");
    }

    @Override
    public void visit(Money money) {
        System.out.println("他现在保底有"+money.getStar()+"0块钱，经济酱紫高？");
    }
}

public interface GameItem {
    void accept(Visitor visitor);
}

public class Level implements GameItem{

    /**
     * 等级
     */
    private int num;

    /**
     * 还差多少升下一等级
     */
    private int need;

    public Level(int num, int need) {
        this.num = num;
        this.need = need;
    }

    public int getNum() {
        return num;
    }

    public int getNeed() {
        return need;
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }
}

public class Money implements GameItem {

    /**
     * 每十块钱地图侧边就有一颗星
     */
    private int star;

    /**
     * 具体数值
     */
    private int num;

    public Money(int star, int num) {
        this.star = star;
        this.num = num;
    }

    public int getStar() {
        return star;
    }

    public int getNum() {
        return num;
    }

    @Override
    public void accept(Visitor visitor) {
        visitor.visit(this);
    }
}

public class Chessboard {
    private List<GameItem> itemList = new ArrayList<>();
    Chessboard(){
        itemList.add(new Level(5,10));
        itemList.add(new Money(5,52));
    }
    public void show(Visitor visitor){
        for(GameItem g:itemList){
            g.accept(visitor);
        }
    }
}

public class Main {
    public static void main(String[] args) {
        //初始化一下棋盘
        Chessboard chessboard = new Chessboard();
        //我自己看棋盘
        System.out.println("我自己访问");
        System.out.println("----------------");
        chessboard.show(new Owner());
        System.out.println("----------------");
        //别人看棋盘
        System.out.println("别人访问");
        System.out.println("----------------");
        chessboard.show(new Other());
        System.out.println("----------------");
    }
}

运行结果

容易困惑的问题

并不知道visit方法和accept方法实际上是干什么用的只有模模糊糊的概念。

在visitor接口中，定义了好多visit方法。每一个方法都是针对某个具体元素的访问。

上面说过，这个数据结构是相对稳定的，也就是说，我们后续不需要对这个接口在做更改，便于编码

而accept方法则是表示这个元素接收的是哪个访问者的访问，根据不同访问者提供不同的作用

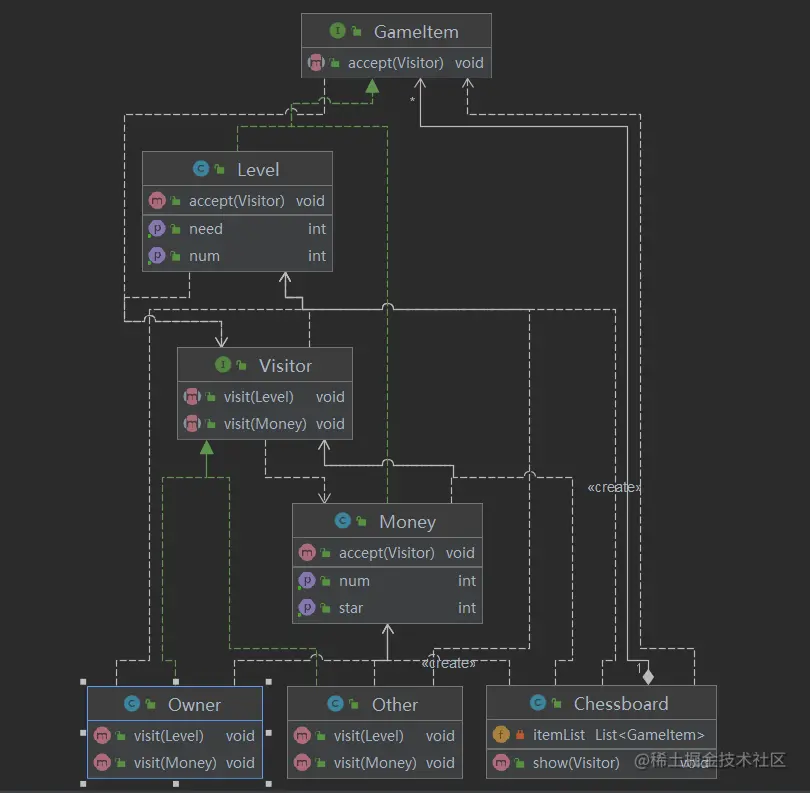

uml图

建造者模式

使用场景

当我们需要构建一个相对复杂的对象时，我们可以把他的构建与表示分离，从而优化设计。

当类的构造函数的参数很多时，并且不全是必要属性，我们就可以考虑使用建造者模式。

一辆汽车有轮子，邮箱和车身，我们可以构建奔驰汽车和宝马汽车，使用建造者模式实现

代码实现

定义一个汽车

public class CarProduct {
    private String wheel;
    private String oilBox;
    private String body;

    public void setWheel(String wheel) {
        this.wheel = wheel;
    }

    public void setOilBox(String oilBox) {
        this.oilBox = oilBox;
    }

    public void setBody(String body) {
        this.body = body;
    }
    public void show(){
        System.out.println("1."+wheel+" 2."+oilBox+" 3."+body);
    }
}

builder类

public abstract class Builder {
    protected CarProduct carProduct = new CarProduct();
    public abstract void buildWheel();
    public abstract void buildOilBox();
    public abstract void buildBody();
    public CarProduct getResult(){
        return carProduct;
    }
}

具体的builder

public class BMWBuilder extends Builder{
    @Override
    public void buildWheel() {
        carProduct.setWheel("BMW的轮胎");
    }

    @Override
    public void buildOilBox() {
        carProduct.setOilBox("BMW的油箱");
    }

    @Override
    public void buildBody() {
        carProduct.setBody("BMW的车身");
    }
}

public class BenZBuilder extends Builder{
    @Override
    public void buildWheel() {
        carProduct.setWheel("BenZ的轮胎");
    }

    @Override
    public void buildOilBox() {
        carProduct.setOilBox("BenZ的油箱");
    }

    @Override
    public void buildBody() {
        carProduct.setBody("BenZ的车身");
    }
}

director

public class Director {

    private Builder builder;

    Director(Builder builder){
        this.builder = builder;
    }

    public CarProduct construct(){
        builder.buildWheel();
        builder.buildOilBox();
        builder.buildBody();
        return builder.getResult();
    }

}

客户端

public class Client {
    public static void main(String[] args) {
        Builder bmwBuilder = new BMWBuilder();
        Builder benZBuilder = new BenZBuilder();
        Director director = new Director(bmwBuilder);
        CarProduct construct = director.construct();
        construct.show();
        director = new Director(benZBuilder);
        CarProduct construct1 = director.construct();
        construct1.show();
    }
}

另一种实现方式

public class Car {
    private final String wheel;
    private final String oilBox;
    private final String body;

    private Car(Builder builder){
        this.wheel = builder.wheel;
        this.oilBox = builder.oilBox;
        this.body = builder.body;
    }
    public static class Builder{
        private String wheel;
        private String oilBox;
        private String body;

        public Builder(){
        }

        public Builder setWheel(String wheel) {
            this.wheel = wheel;
            return this;
        }
        public Builder setOilBox(String oilBox) {
            this.oilBox = oilBox;
            return this;
        }
        public Builder setBody(String body) {
            this.body = body;
            return this;
        }
        public Car build(){
            return new Car(this);
        }
    }
    public void show(){
        System.out.println("1."+wheel+" 2."+oilBox+" 3."+body);
    }
}

调用方式我觉得还挺优雅

public class Client {
    public static void main(String[] args) {
        Car car = new Car.Builder()
                .setOilBox("BMW的油箱")
                .setBody("BenZ的车身")
                .setWheel("中国制造的轮胎")
                .build();
        car.show();
    }
}

第二种的实现方式经常可以在一些框架当中见到

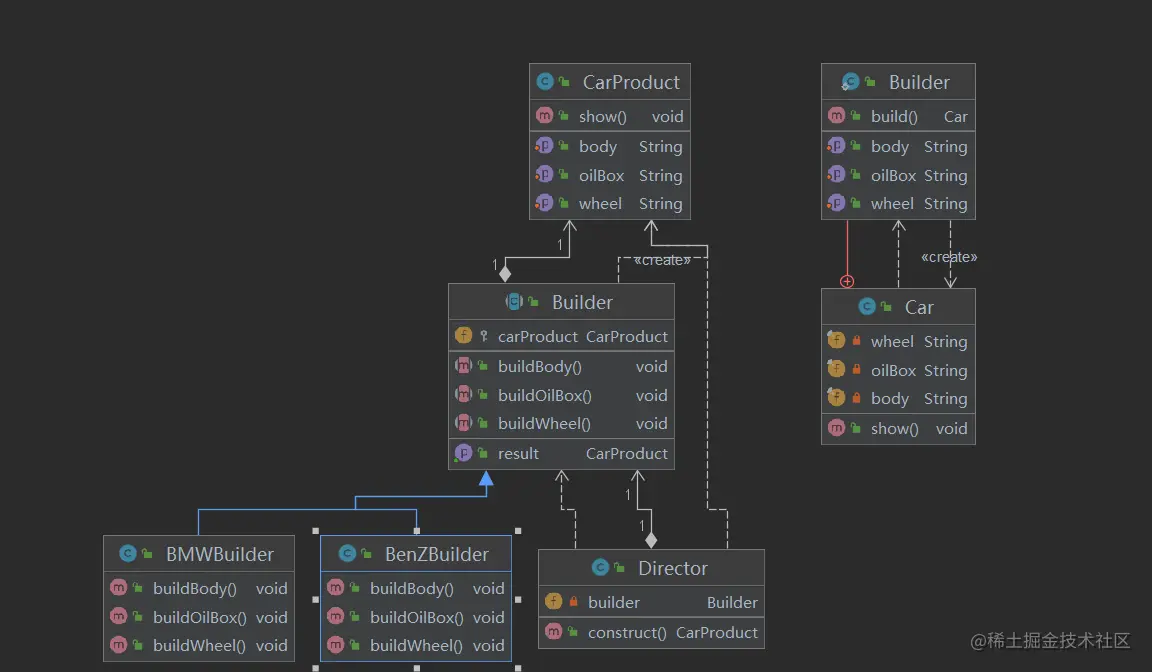

uml图

适配器模式

使用场景

类似于一个转接头吧，现在很多手机都没有耳机孔了，需要一个适配器来转换typeC和耳机孔。

代码实现

public class EarChicken {
    public void listenMusic(){
        System.out.println("有线耳机已经连接");
    }
}

public interface HuaWeiPhone {
    public void listen();
}

public class Adepter implements HuaWeiPhone{
    private EarChicken earChicken;
    Adepter(EarChicken earChicken){
        this.earChicken = earChicken;
    }
    @Override
    public void listen() {
        earChicken.listenMusic();
    }
}

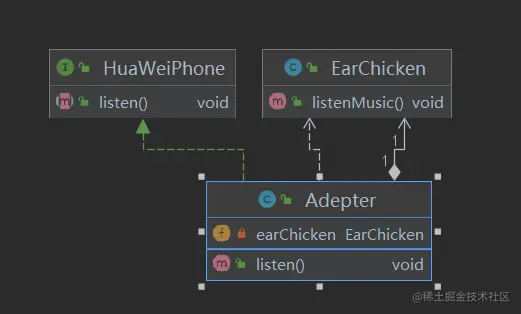

uml图

挺简单的不多赘述

观察者模式

使用场景

首先有两方，一个是观察者，一个是被观察者，当被观察者发生变化时，观察者要做出相应改变。

挺绕的其实，要分清观察者和被观察者。例子使用学校实验课说过的，商品如果价格和名字发生改变，则通知会员。

代码实现

首先定义观察者接口

public interface Observer {
    //这个方法就是观察者如果观察到变化后所做出的改变
    void update(String name,Double price);

}

然后定义被观察者因为一个被观察者可以由多个观察者观察，因此需要用list存储观察者

public interface Subject {

    void registerObserver(Observer observer);

    void removeObserver(Observer observer);

    void notifyObserver();

}

被观察者的具体实现

public class ProductSubject implements Subject{

    private List<Observer> observers;

    private String name;

    private Double price;

    ProductSubject(){
        observers = new ArrayList();
    }

    @Override
    public void registerObserver(Observer observer) {
        observers.add(observer);
    }

    @Override
    public void removeObserver(Observer observer) {
        observers.remove(observer);
    }

    @Override
    public void notifyObserver() {
        for(Observer o:observers){
            o.update(name,price);
        }
    }

    public void setProduct(String name,Double price){
        this.name = name;
        this.price = price;
        //当元素改变时，通知观察者
        notifyObserver();
    }
}

观察者的具体实现

public class ConcreteObserver implements Observer{

    private String name;

    private Double price;

    private Subject subject;

    ConcreteObserver(Subject subject){
        this.subject = subject;
        subject.registerObserver(this);
    }
    @Override
    public void update(String name, Double price) {
        this.name = name;
        this.price = price;

        System.out.println("接收到信息，并给你处理\n" +
                "商品名称为"+name+"  价格为"+price);
    }
}

可能会迷惑的

一定要分清观察者和被观察者，被观察者的类一定要设计三个方法，一个是添加观察者，一个是删除，一个是数据更新后提醒观察者。而观察者中，有一个方法是update，就是用于观察到对象改变后所要进行的操作。

在移动应用开发中，经常可以见到，当我们对RecycleView的元素操作发生变化时，我们会使用到notifyObserver()，这里就是用到了观察者模式。

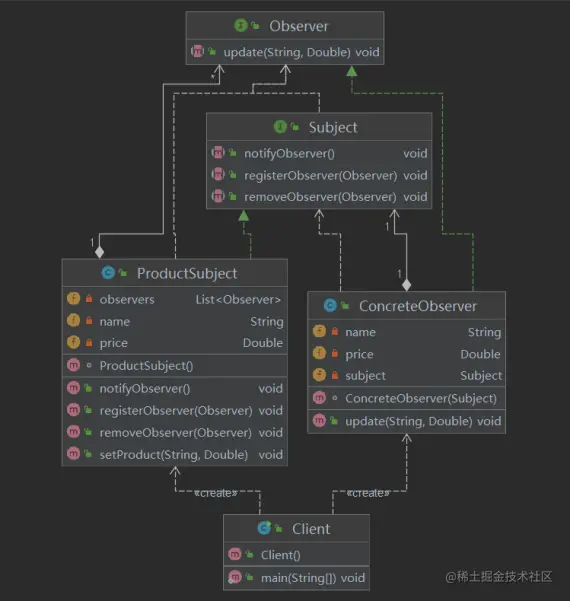

uml图

桥接模式

使用场景

就跟他名字一样，如果我们想要的一个类中，有两个以上的元素可以独立扩展就可以将他拆分出来，需要的时候，在使用桥接模式拼在一起。

例子就用实验课上的，咖啡分大中小杯，可以加糖、奶之类的元素，最后生成一个我们想要的咖啡

代码实现

咖啡接口

public interface Coffee {
    void add(Thing thing);
    void drink();
}

咖啡料的接口

public interface Thing {
    void add();
}

具体咖啡实现（只列一种）

public class SmallCoffee implements Coffee{
    private Thing thing;
    @Override
    public void add(Thing thing) {
        this.thing = thing;
    }

    @Override
    public void drink() {
        System.out.print("我是小杯咖啡");
        thing.add();
    }
}

具体咖啡料实现（只列一种）

public class Milk implements Thing{

    @Override
    public void add() {
        System.out.println("加了牛奶。");
    }
}

这边结合了简单工厂模式制作了一个客户端

public class Factory {
    public Thing getThing(int type){
        switch (type){
            case 1 : return new Milk();
            case 2 : return new Sugar();
            case 3 : return new Lemon();
            default: return null;
        }
    }
    public Coffee getCoffee(int type){
        switch (type){
            case 1 : return new JorumCoffee();
            case 2 : return new MediumCoffee();
            case 3 : return new SmallCoffee();
            default: return null;
        }
    }
}

public class Client {
    public static void main(String[] args) {
        Factory factory = new Factory();
        Scanner scanner = new Scanner(System.in);
        while(true){
            System.out.println("选择你想喝的咖啡吧！\n" +
                    "1、大杯\n" +
                    "2、中杯\n" +
                    "3、小杯");
            Integer integer = Integer.parseInt(scanner.nextLine());
            Coffee coffee = factory.getCoffee(integer);
            System.out.println("加点什么？\n" +
                    "1、牛奶\n" +
                    "2、糖\n" +
                    "3、柠檬");
            coffee.add(factory.getThing(Integer.parseInt(scanner.nextLine())));
            coffee.drink();
        }
    }
}

容易困惑的

为什么使用桥接模式，因为如果上面的例子我要单独设置一个类去表示的话，我需要写3*3=9个类去分别代表不同的咖啡。但如果我把它拆分开，我就只写了6个类，工作量大大降低。

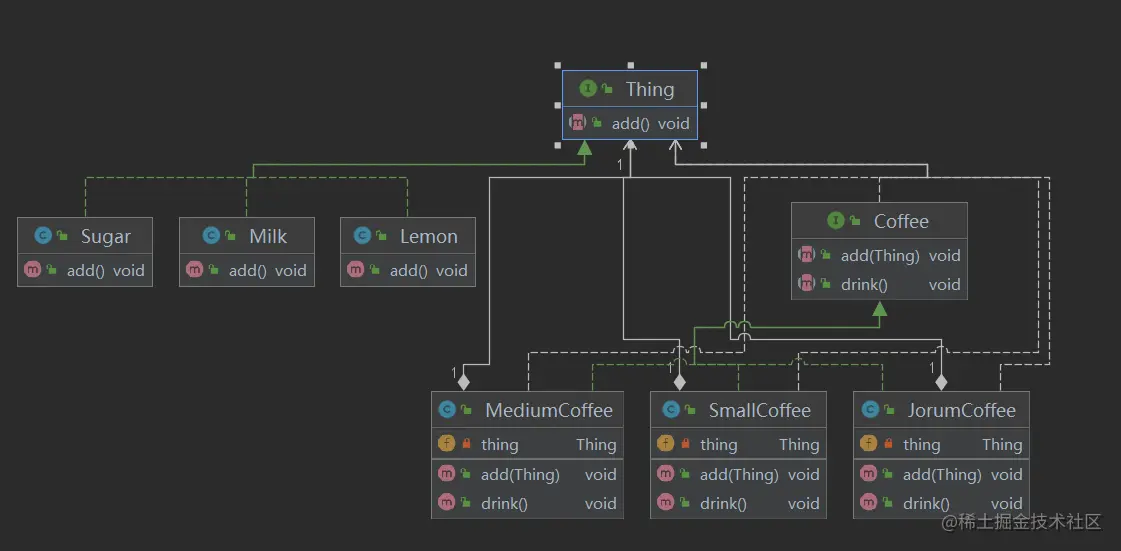

uml图

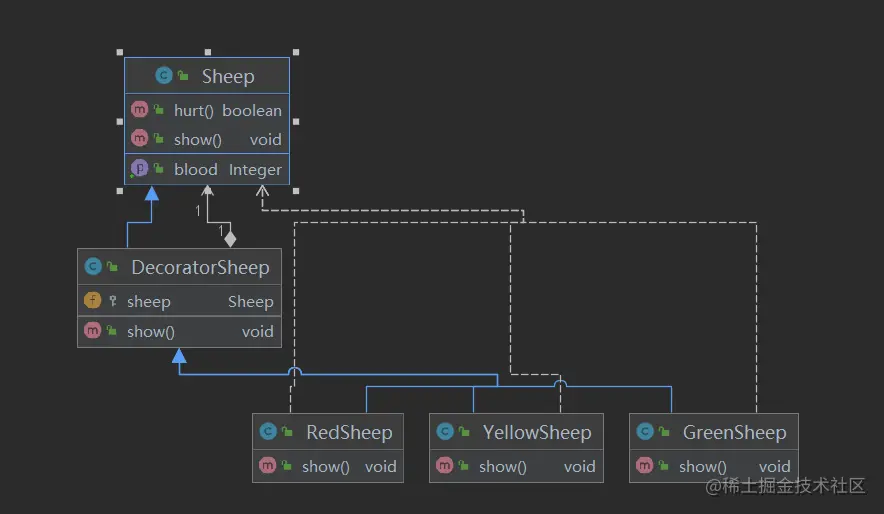

装饰模式

使用场景

叠buff知道吧，就是给一个基本类增加几个特殊的属性，从而完成不同的工作。

继续是实验课的例子，喜羊羊吃苹果。通过吃不同的苹果获得不同buff

代码实现

羊，基本类

public class Sheep {

    private Integer blood;

    public Integer getBlood(){
        return blood;
    }

    public void show(){
        System.out.println("我是一只🐏");
    }

    public Sheep(Integer blood) {
        this.blood = blood;
    }

    public boolean hurt(){
        this.blood--;
        if (blood==0){
            return false;
        }
        return true;
    }
}

装饰羊，后面的buff羊是通过继承装饰羊得以实现，不直接继承基本羊！！

public class DecoratorSheep extends Sheep{
    protected Sheep sheep;
    public DecoratorSheep(Sheep sheep) {
        super(sheep.getBlood());
        this.sheep = sheep;

    }

    @Override
    public void show() {
        if (sheep!=null){
            sheep.show();
        }
    }
}

buff羊（只给一个）

public class RedSheep extends DecoratorSheep{
    public RedSheep(Sheep sheep) {
        super(sheep);
    }

    @Override
    public void show() {
        super.show();
        System.out.println("我还吃了红苹果，有保护罩");
    }
}

客户端

public class Client {
    public static void main(String[] args) {
        System.out.println("游戏开始\n" +
                "请选择操作\n" +
                "1.被狼咬\n" +
                "2.吃红苹果\n" +
                "3.吃绿苹果\n" +
                "4.吃黄苹果\n" +
                "5.不想玩啦，退出！");
        Scanner scanner = new Scanner(System.in);
        Sheep sheep = new Sheep(5);
        DecoratorSheep gameSheep = new DecoratorSheep(sheep);
        boolean flag = true;
        while (flag){
            int type = scanner.nextInt();
            switch (type){
                case 1: {
                    if(!gameSheep.hurt()){
                        System.out.println("你死了");
                        flag = false;
                    }
                    System.out.println("还剩"+gameSheep.getBlood()+"血！");
                    break;
                }
                case 2: {
                    gameSheep = new RedSheep(gameSheep);
                    gameSheep.show();
                    break;
                }
                case 3: {
                    gameSheep = new GreenSheep(gameSheep);
                    gameSheep.show();
                    break;
                }
                case 4: {
                    gameSheep = new YellowSheep(gameSheep);
                    gameSheep.show();
                    break;
                }
                default:{
                    System.out.println("游戏结束，期待相遇");
                    flag = false;
                }
            }
        }

    }
}

容易困惑的

为什么buff羊不直接继承基本羊，要另外设计一个装饰羊来继承。在基础羊中，我们需要通过构造函数维护基本羊的一些属性，在装饰模式中，装饰羊的构造方法是我们特别设计的，后续的buff羊可以直接利用这个构造方法进行装饰。

期末复习之设计模式

设计模式简要总结

策略模式

使用场景

代码实现

容易困惑的问题

uml图

访问者模式

使用场景

代码实现

运行结果

容易困惑的问题

uml图

建造者模式

使用场景

代码实现

另一种实现方式

uml图

适配器模式

使用场景

代码实现

uml图

观察者模式

使用场景

代码实现

可能会迷惑的

uml图

桥接模式

使用场景

代码实现

容易困惑的

uml图

装饰模式

使用场景

代码实现

容易困惑的

uml图
