前言
在游戏开发中，角色选择界面是我们经常会遇到的需求，尤其是在RPG品类的游戏中此类功能经常出现。其中需要用到一个核心技术点:将3D模型显示在2D UI上(这里指的是3D类游戏，2D游戏并不会涉及)。本篇将介绍如何在Unity游戏引擎中实现此功能。
准备工作
- Unity 2019.4.21.f1c1
- 熟悉UGUI
- 根据需求搭建UI界面

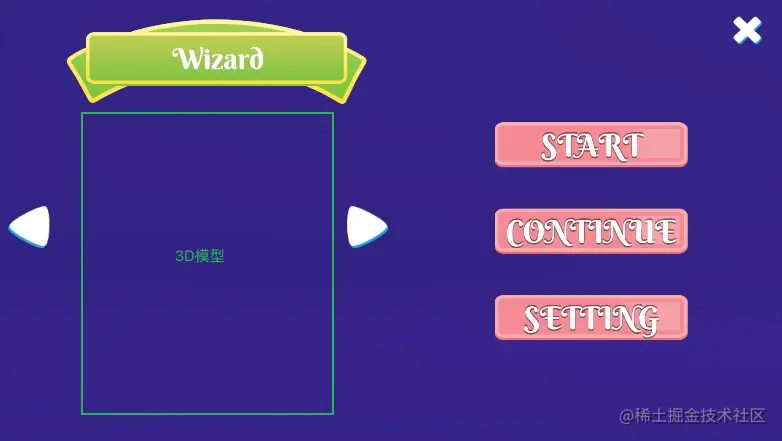

图中绿色框线的区域就是我们要显示3D模型的区域。
实现方法
在Unity中实现将模型显示在UI上的方法有多中，笔者这里会选择一种较为常用的方法来作为演示，其主要步骤如下:
- 1、选择单独创建一个Camera来拍摄3D模型
- 2、创建RenderTexture
- 3、并将拍摄到的画面绘制在一张RenderTexture上
- 4、在UI上添加RawImage组件，将RenderTexture赋值到RawImage的Texture上
- 5、根据显示效果调整相机位置与模型大小
详细步骤

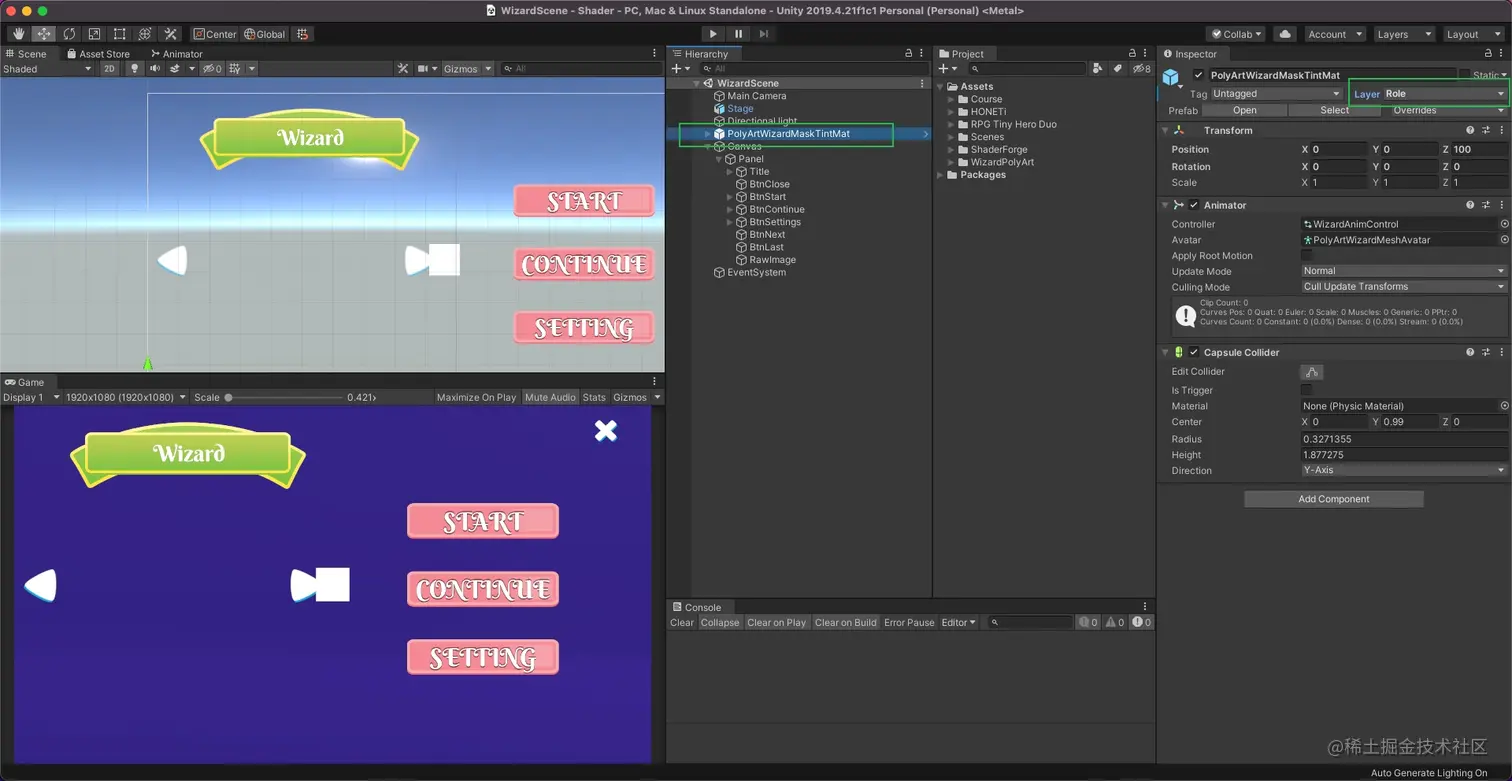

- 1、将3D模型拖拽到场景中，为其设置一个Layer，例如Role(Layer不存在自己添加)

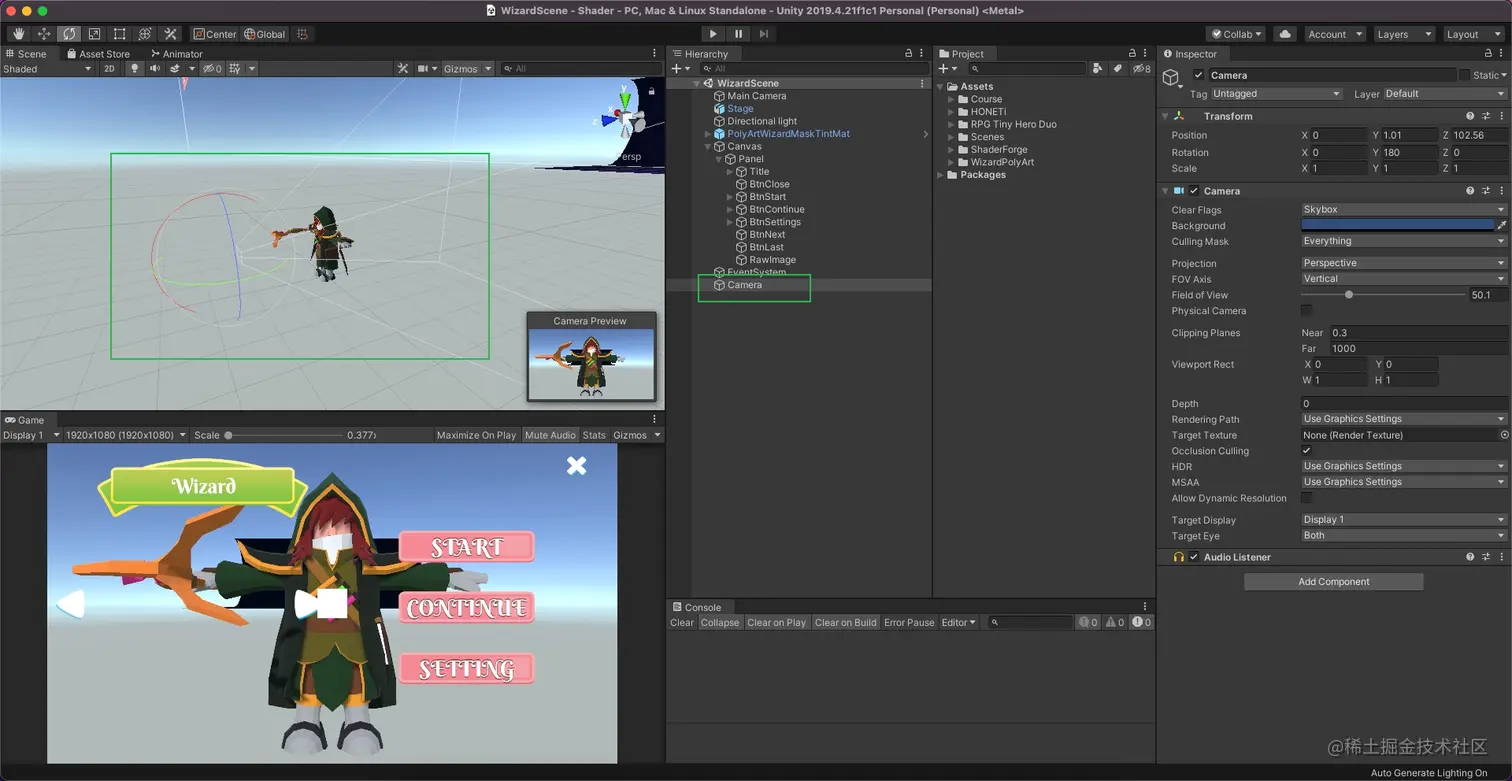

- 2、在Hierarchy面板添加一个Camera用来拍摄3D模型，调整其位置到合适角度。

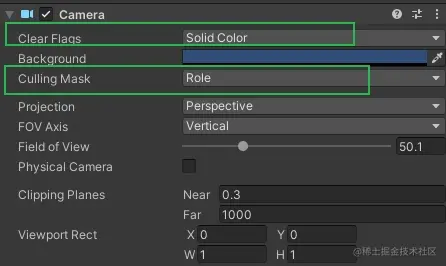

- 3、选中刚刚创建的Camera，在Inspector面板将Camera的Clear Flags设置为Solid Color,Culling Mask设置为Role，让该摄像机值渲染Role这一层。

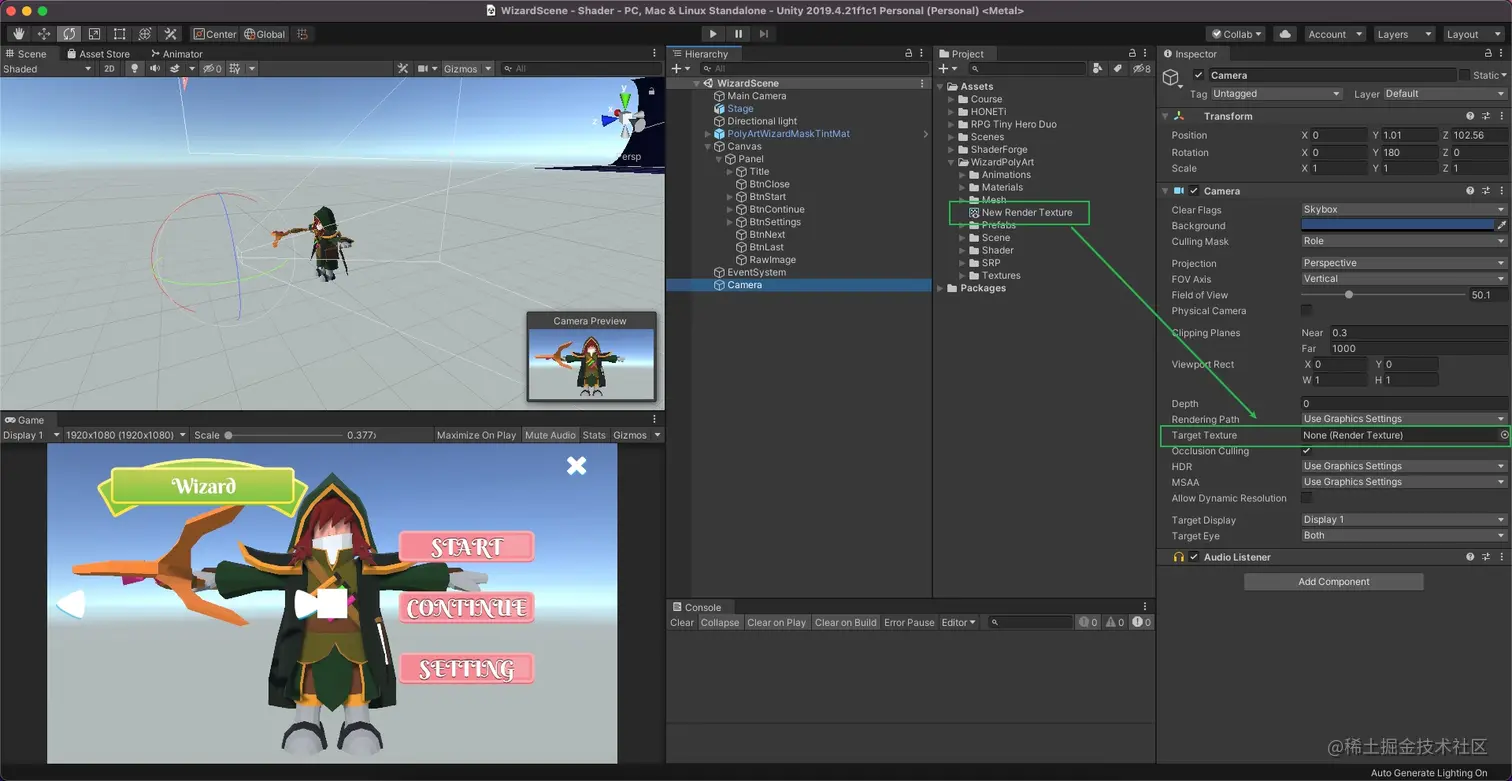

- 4、在Project面板创建一个RenderTexture，将其拖拽赋值给Camera的Target Texture。

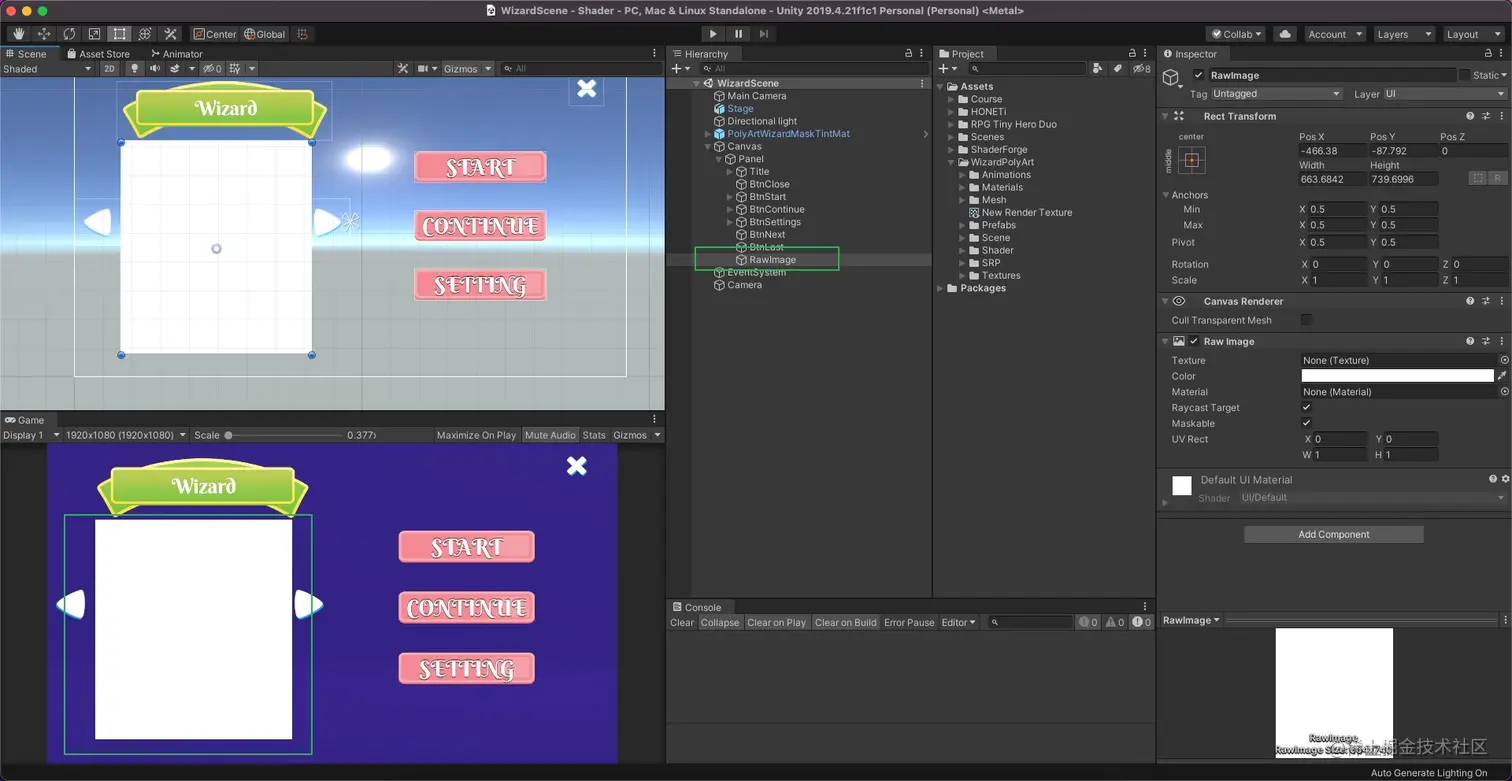

- 5、在Canvas下添加一个RawImage，调整到合适大小。

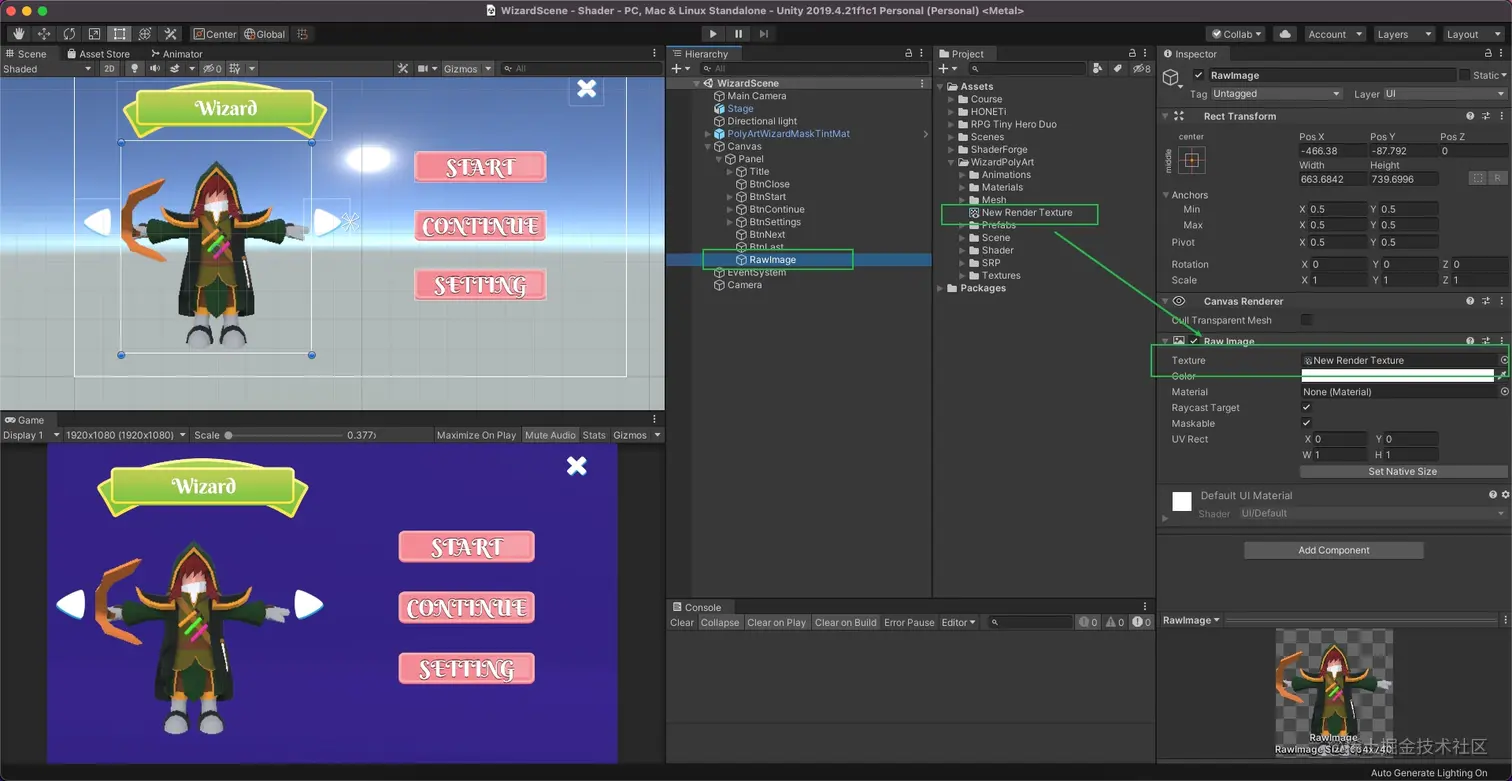

6、将RenderTexture拖拽赋值到RawImage的Texture下。

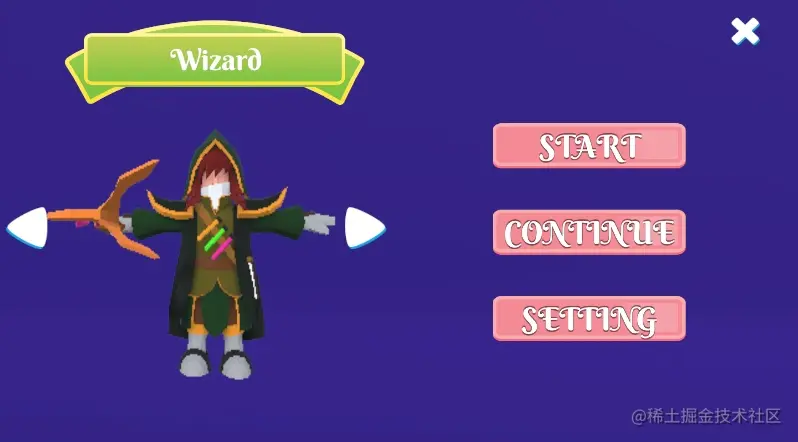

7、根据显示效果，调整相机角度，模型等。
最后
值得注意的是创建完Camera之后，要移除它的Audio Listener组件，否则运行时会有Log疯狂输出，因为一个场景下只能存在一个Audio Listener。将模型显示在2D UI上的方法远不止本文中的方法，还可以将3D模型设置为2D Layer，不过这种方法也有弊端，大家可以根据自己的实际需求选择适合自己的方式来实现即可。OK，本篇就到这里。
