简介
modbus通讯协议是Modicon公司首先推出的协议。首先推出ModbusRTU和Modbus ASCII两种协议。后来施耐德公司收购modicon后推出了ModbusTCP协议。
国内工业通信里多数使用modbus。许多仪表的通信一般都会支持modbus一些的读取方式。
基于tcp，能够让表更快速的进入物联网了。
modbustcp属于应用层协议，应用程序仅需要关注数据数据格式即可。
默认使用的端口是502.
如果对更详细的modbus资料感兴趣，可以通过modbus.org/tech.php 下载更多资料。

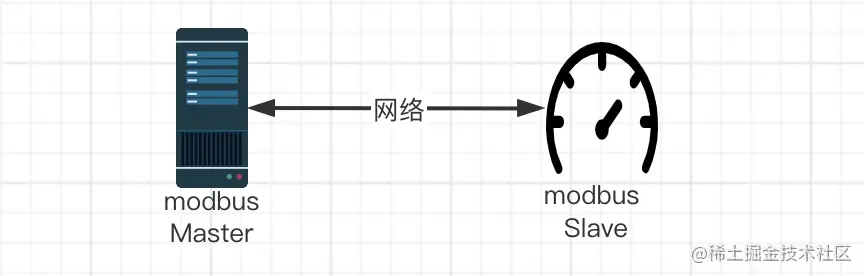

一个最简单的主从设备连接结构如下图所示
工业现场仪表定位是slave，由slave创建tcp服务，对外提供服务。master作为tcp客户端，主动发起连接slave，请求或者写入数据。
创建tcp客户端或者服务端的流程不在本文中涉及，他是个通用的服务创建流程，和modbus协议无关。
modbus tcp数据格式
一个modbus tcp的基本通讯数据单元叫做 ADU（application Unit Data），ADU有 MBAP（Modbus Application Protocol）头和PDU（Protocol Data Unit）构成。 如下图
MBAP
MBAP由七个字节构成，用于请求和相应基本数据单元的相互匹配。0 1字节是业务标识码，在同一时刻只能存在唯一一个标识码；2 3字节是协议标识码（0x00表示modbus协议），4 5字节是从6字节开始算起数据单元的有效长度；6字节远程从站的标识码，就是从设备地址。如果slave直接连接设备，标识码是无用的，可以用0xff。
PDU
PDU第一个字节标识功能码，后续跟着N字节的有效数据。 常用功能码：
| 编码 | 描述 | 编码 | 描述 |
|---|---|---|---|
| 0x01 | 读线圈 | 0x05 | 写单个线圈 |
| 0x03 | 读保持寄存器 | 0x06 | 写单个寄存器 |
| 0x04 | 读输入寄存器 |
应答帧的数据格式是由请求帧决定的。
举例说明
举例讲解对保持寄存器（0x03）的读取，这也是工业现场使用最广泛的请求帧了。
- 请求 00 01 00 00 00 06 ff 03 00 00 00 02 （读起始地址0，读取两个寄存器）
- 响应 00 01 00 00 00 07 FF 03 04 00 00 00 26
解释：前七位相同的MBAP。
后续的字节是数据单元帧的pdu部分。
第一字节是功能码，读保持寄存器，第二个字节是说后面跟着的有效字节的个数，4刚好对应请求帧读取两个寄存器的要求。
数值是四个字节（00 00 00 26），四位字节的数值解析需要按照字节序解析数据，一般表都可以设置字节序。
测试工具
slave模拟工具 地址 modbustools.com/download.ht…

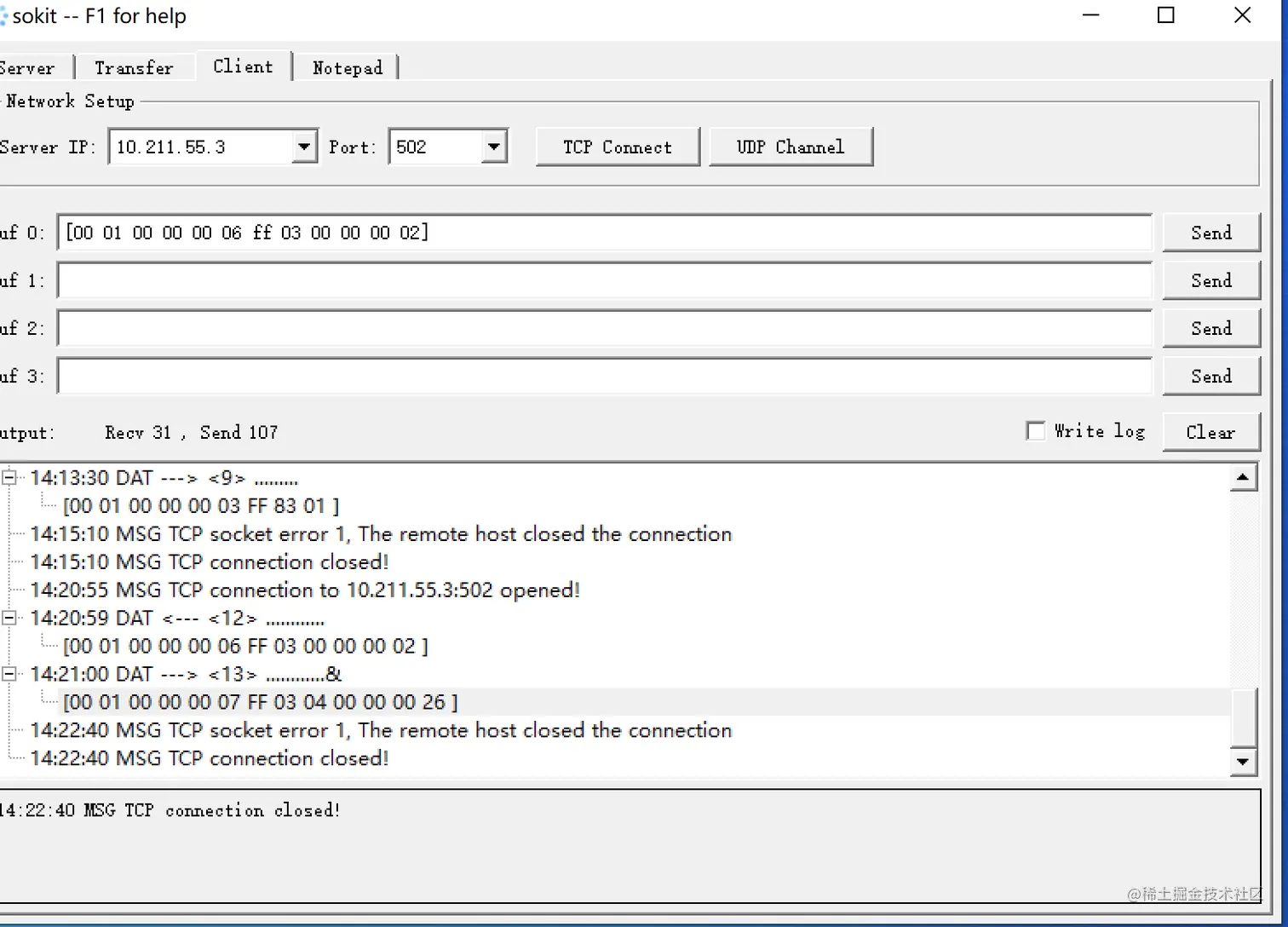

master工具，可以随意找一个tcp测试工具，我比较喜欢用的是 sokit，画面比较好看
