【Redis】 数据结构：Redis对象与编码(底层结构)对应关系详解Redis对象与编码(底层结构)对应关系引入Redis数据结构-RedisObjectredisObject数据结构Redis的编码方式五种数据结构Redis数据结构 - String编码内存布局编码的转换Redis数据结构 - List编码内存布局Redis数据结构 - Set结构编码内存布局编码转换Redis数据结构 - ZSET编码内存布局编码转换其他说明Redis数据结构 - Hash编码内存布局其他说明

Redis对象与编码(底层结构)对应关系引入

Redis数据结构-RedisObject

为什么Redis会设计redisObject对象？

在redis的命令中，用于对键进行处理的命令占了很大一部分，而对于键所保存的值的类型（键的类型），键能执行的命令又各不相同。如： LPUSH 和 LLEN 只能用于列表键, 而 SADD 和 SRANDMEMBER 只能用于集合键, 等等; 另外一些命令, 比如 DEL、 TTL 和 TYPE, 可以用于任何类型的键；但是要正确实现这些命令, 必须为不同类型的键设置不同的处理方式: 比如说, 删除一个列表键和删除一个字符串键的操作过程就不太一样。

以上的描述说明, Redis 必须让每个键都带有类型信息, 使得程序可以检查键的类型, 并为它选择合适的处理方式.

redisObject数据结构

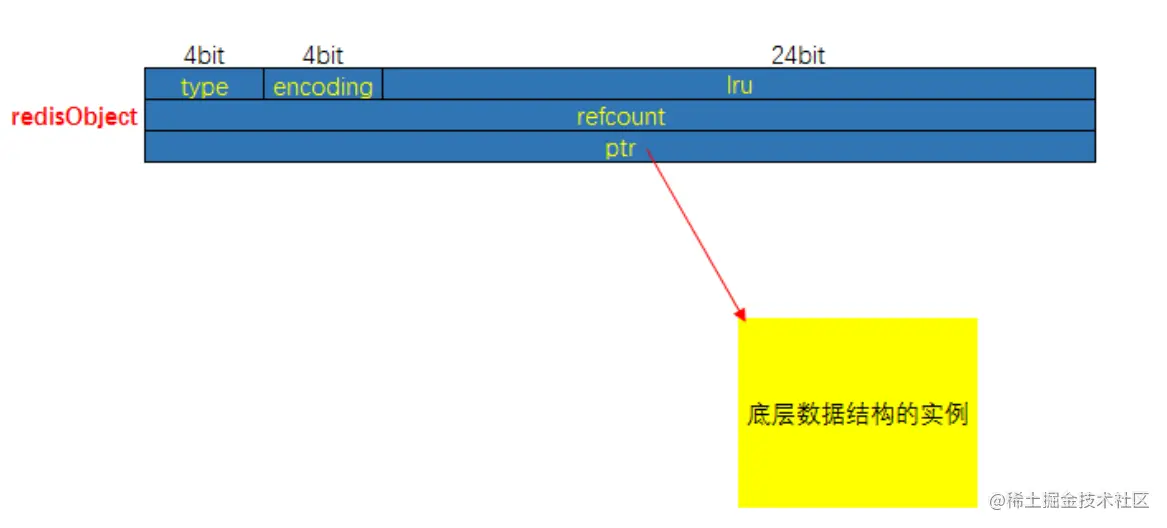

Redis中的任意数据类型的键和值都会被封装为一个RedisObject，也叫做Redis对象，源码如下：

image-20221113192427845

image-20221113192323541

Redis的编码方式

Redis中会根据存储的数据类型不同，选择不同的编码方式，共包含11种不同类型：

编号编码方式说明
0OBJ_ENCODING_RAWraw编码动态字符串
1OBJ_ENCODING_INTlong类型的整数的字符串
2OBJ_ENCODING_HThash表（字典dict）
3OBJ_ENCODING_ZIPMAP已废弃
4OBJ_ENCODING_LINKEDLIST双端链表
5OBJ_ENCODING_ZIPLIST压缩列表
6OBJ_ENCODING_INTSET整数集合
7OBJ_ENCODING_SKIPLIST跳表
8OBJ_ENCODING_EMBSTRembstr的动态字符串
9OBJ_ENCODING_QUICKLIST快速列表
10OBJ_ENCODING_STREAMStream流

五种数据结构

Redis中会根据存储的数据类型不同，选择不同的编码方式。每种数据类型的使用的编码方式如下：

数据类型编码方式
OBJ_STRINGint、embstr、raw
OBJ_LISTLinkedList和ZipList(3.2以前)、QuickList（3.2以后）
OBJ_SETintset、HT
OBJ_ZSETZipList、HT、SkipList
OBJ_HASHZipList、HT

Redis数据结构 - String

String是Redis中最常见的数据存储类型：

其基本编码方式是 RAW ，基于简单动态字符串（SDS）实现，存储上限为512mb。

编码

int 编码：保存的是可以用 long 类型表示的整数值。

embstr 编码：保存长度小于44字节的字符串（redis3.2版本之前是39字节，之后是44字节）。

raw 编码：保存长度大于44字节的字符串（redis3.2版本之前是39字节，之后是44字节）。

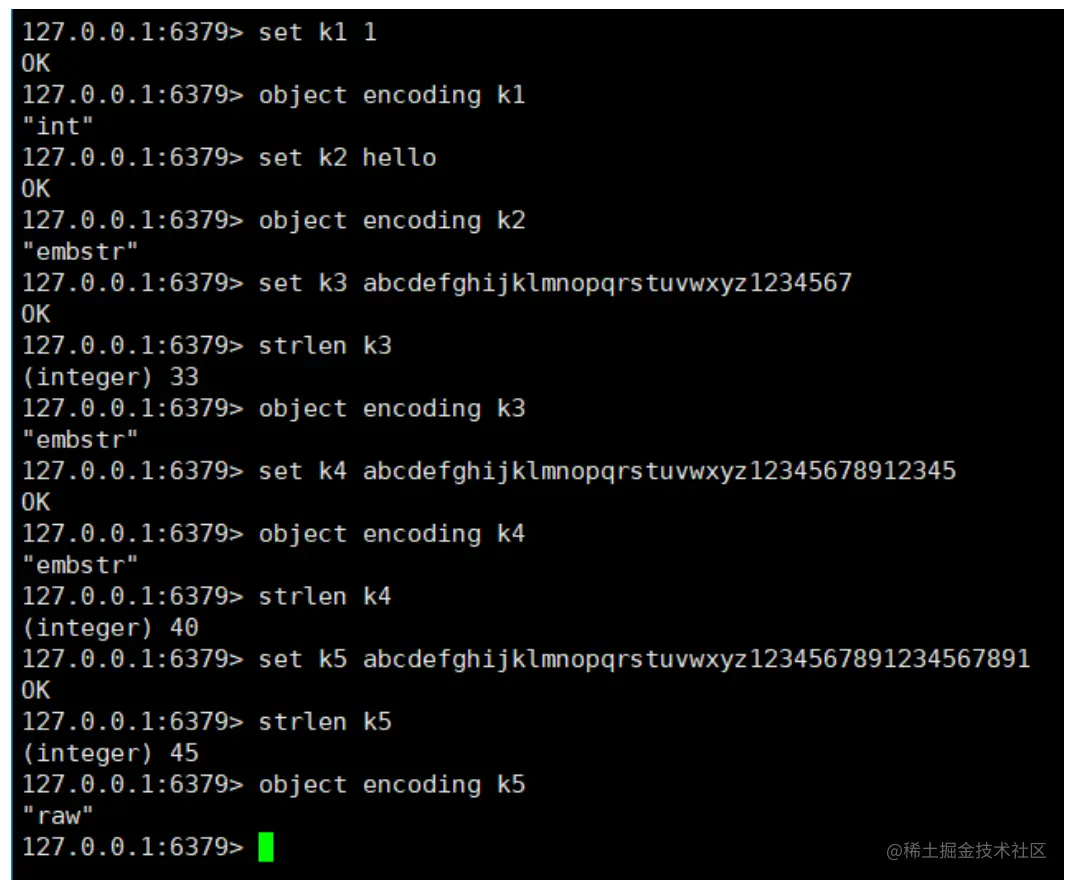

image-20221113192835709

由上可以看出，int 编码是用来保存整数值，而embstr是用来保存短字符串，raw编码是用来保存长字符串。

内存布局

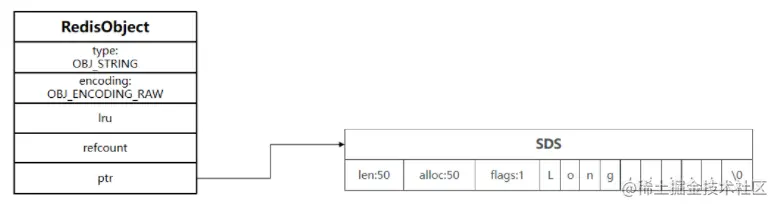

  • RAW

    String的内部存储结构⼀般是sds（Simple Dynamic String，可以动态扩展内存），但是如果⼀个String类型的value的值是数字，那么Redis内部会把它转成long类型来存储，从⽽减少内存的使用。

    image-20221113193057140

  • INT

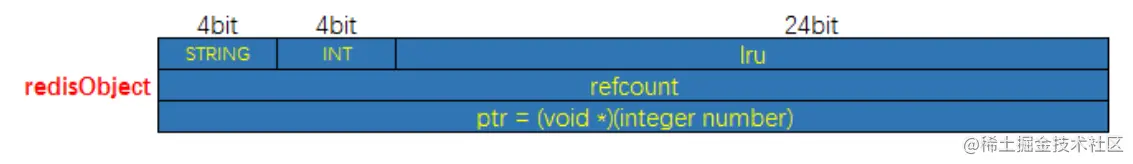

    如果存储的字符串是整数值，并且大小在LONG_MAX范围内，则会采用INT编码：直接将数据保存在RedisObject的ptr指针位置（刚好8字节），不再需要SDS了。

    image-20221113193226820

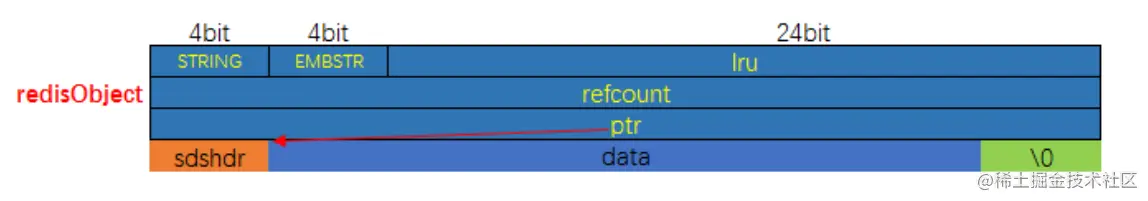

  • EMBSTR

    其实 embstr 编码是专门用来保存短字符串的一种优化编码，raw 和 embstr 的区别：

    • embstr与raw都使用redisObject和sds保存数据，区别在于，embstr的使用只分配一次内存空间（因此redisObject和sds是连续的），而raw需要分配两次内存空间（分别为redisObject和sds分配空间）。因此与raw相比，embstr的好处在于创建时少分配一次空间，删除时少释放一次空间，以及对象的所有数据连在一起，寻找方便。而embstr的坏处也很明显，如果字符串的长度增加需要重新分配内存时，整个redisObject和sds都需要重新分配空间，因此redis中的embstr实现为只读。

    image-20221113193345348

编码的转换

当 int 编码保存的值不再是整数，或大小超过了long的范围时，自动转化为raw。

对于 embstr 编码，由于 Redis 没有对其编写任何的修改程序（embstr 是只读的），在对embstr对象进行修改时，都会先转化为raw再进行修改，因此，只要是修改embstr对象，修改后的对象一定是raw的，无论是否达到了44个字节。

Redis数据结构 - List

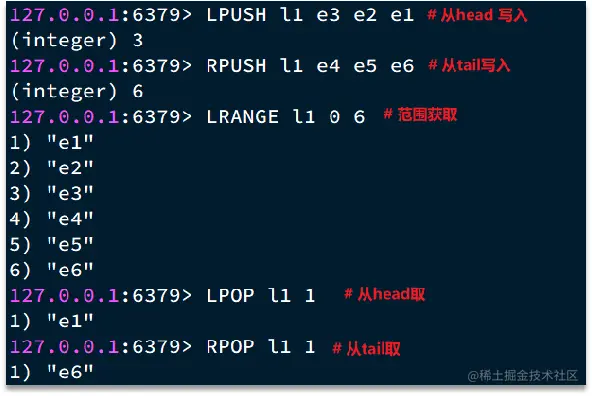

Redis的List类型可以从首、尾操作列表中的元素：

1653987240622

哪一个数据结构能满足上述特征？

  • LinkedList ：普通链表，可以从双端访问，内存占用较高，内存碎片较多
  • ZipList ：压缩列表，可以从双端访问，内存占用低，存储上限低
  • QuickList：LinkedList + ZipList，可以从双端访问，内存占用较低，包含多个ZipList，存储上限高

编码

  • 在3.2版本之前，Redis采用ZipList和LinkedList来实现List，当元素数量小于512并且元素大小小于64字节时采用ZipList编码，超过则采用LinkedList编码。
  • 在3.2版本之后，Redis统一采用QuickList来实现List

内存布局

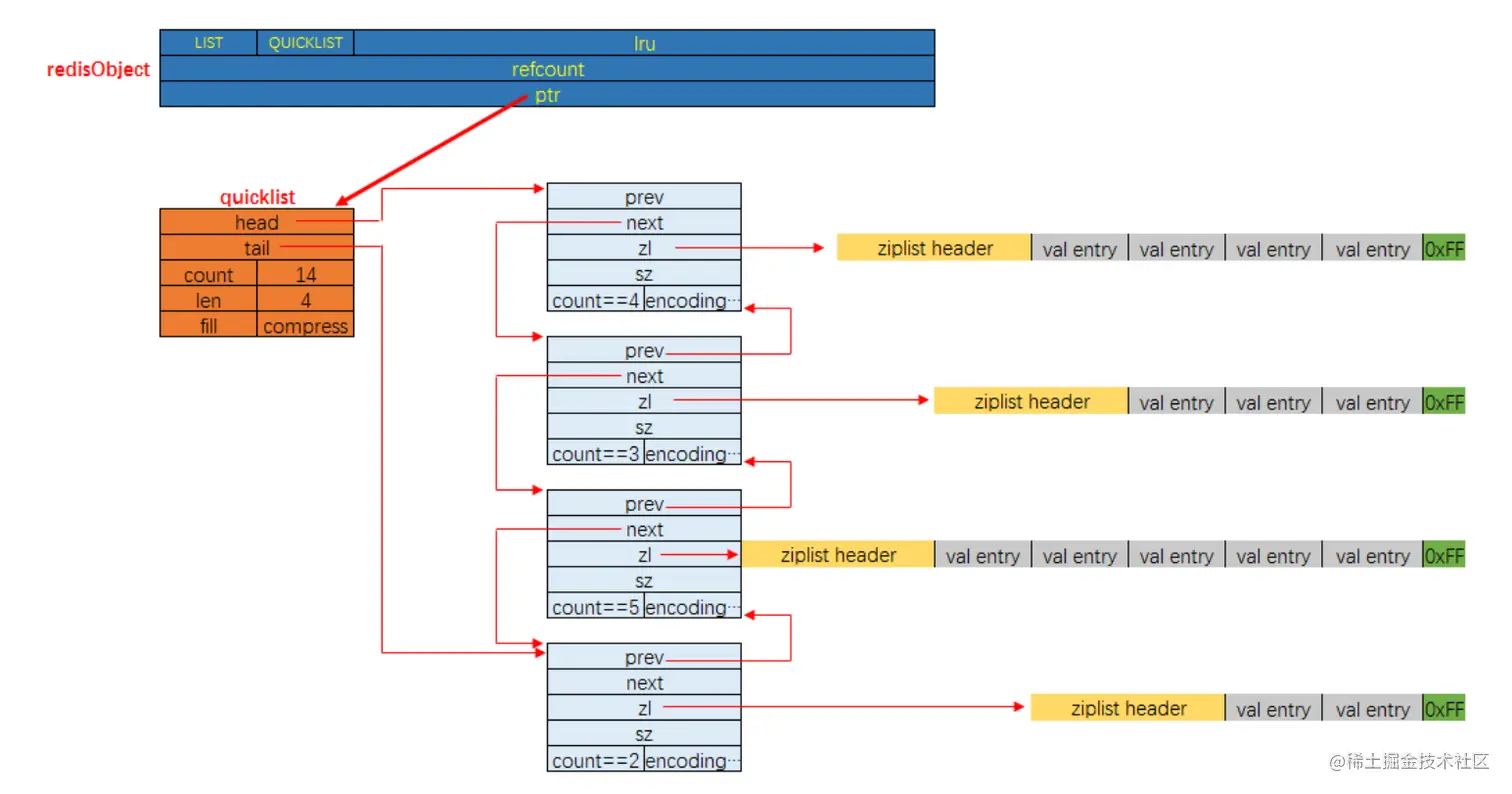

列表对象的内存布局如下图所示:

image-20221113194832435

image-20221113194848825

Redis数据结构 - Set结构

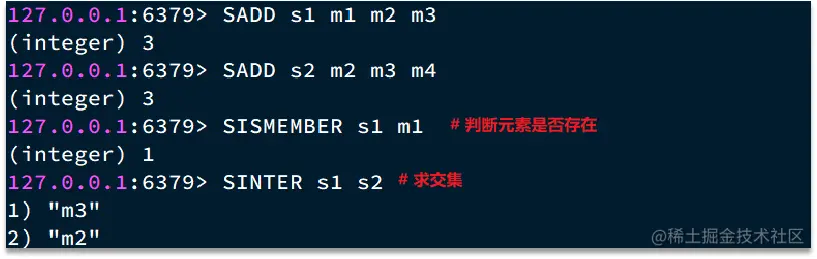

Set是Redis中的单列集合，满足下列特点：

  • 不保证有序性
  • 保证元素唯一
  • 求交集、并集、差集

1653987342550

编码

  • Set是Redis中的集合，不一定确保元素有序，可以满足元素唯一、查询效率要求极高。

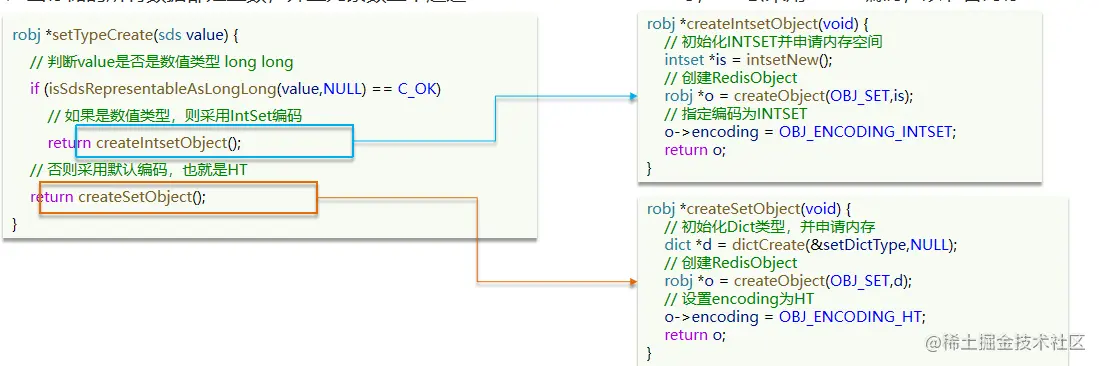

  • 为了查询效率和唯一性，set采用HT编码（Dict）。Dict中的key用来存储元素，value统一为null。
  • 当存储的所有数据都是整数，并且元素数量不超过set-max-intset-entries时，Set会采用IntSet编码，以节省内存

1653987388177

内存布局

结构如下：

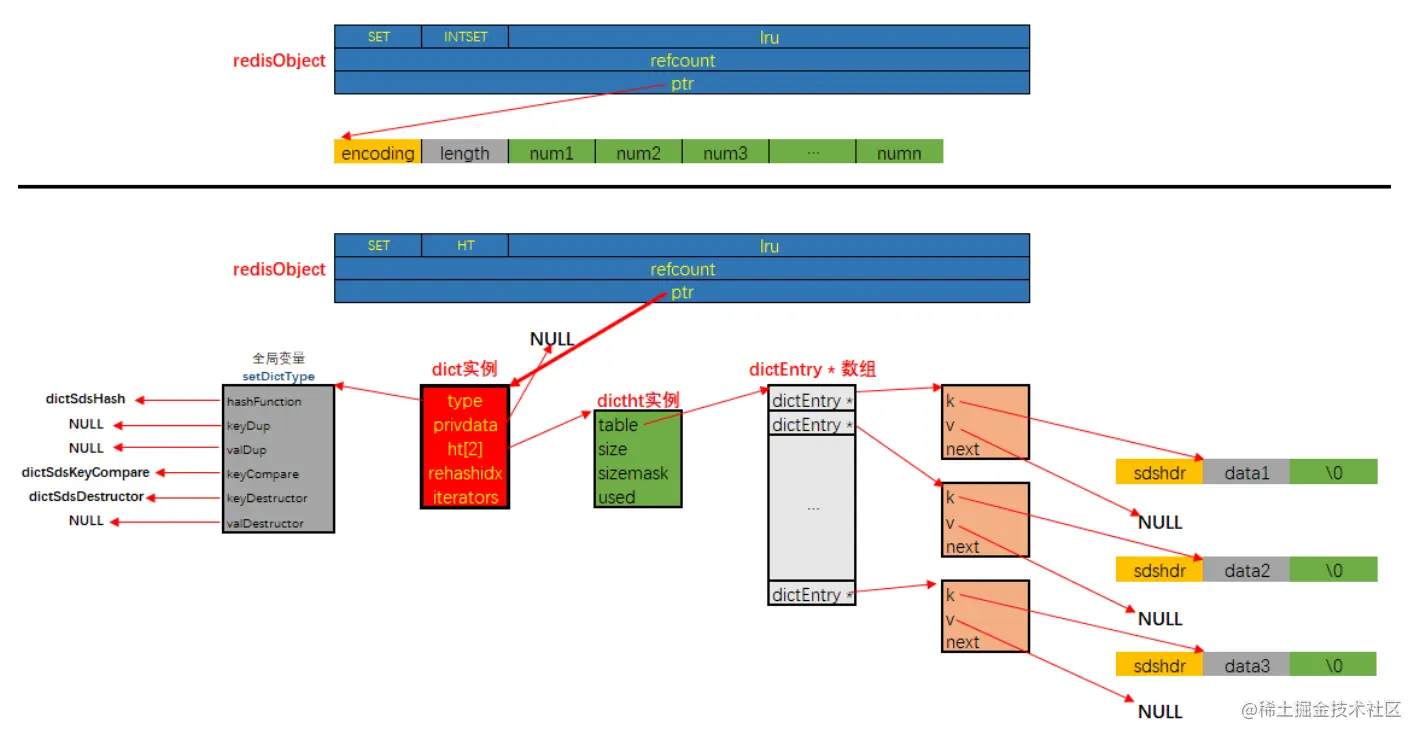

image-20221113203754563

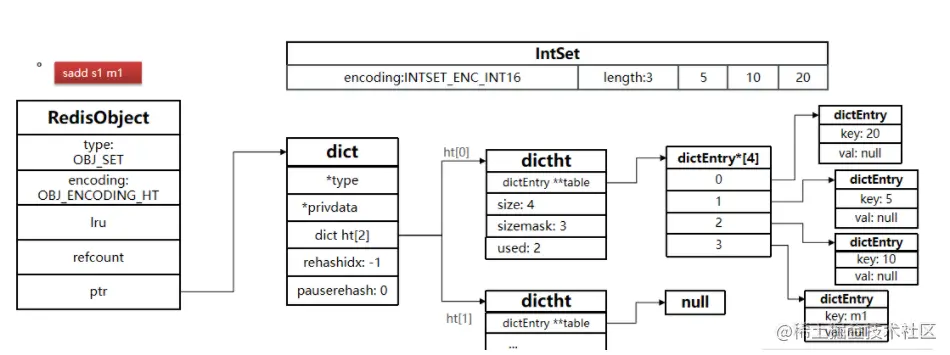

image-20221113203803055

编码转换

当集合同时满足以下两个条件时，使用 intset 编码：

1、集合对象中所有元素都是整数

2、集合对象所有元素数量不超过512

不能满足这两个条件的就使用 hashtable 编码。第二个条件可以通过配置文件的 set-max-intset-entries 进行配置。

Redis数据结构 - ZSET

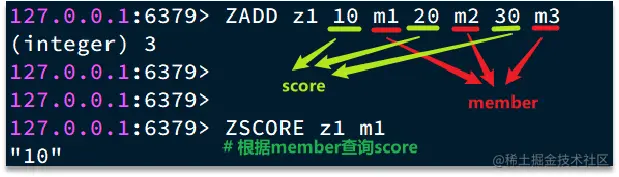

ZSet也就是SortedSet，其中每一个元素都需要指定一个score值和member值：

  • 可以根据score值排序后
  • member必须唯一
  • 可以根据member查询分数

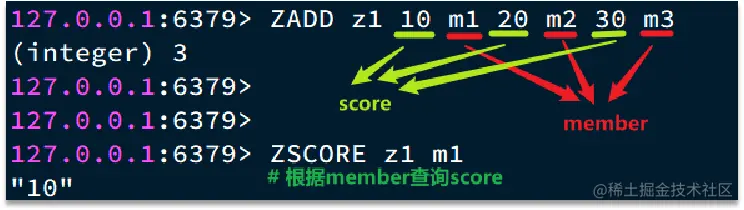

1653992091967

因此，zset底层数据结构必须满足键值存储、键必须唯一、可排序这几个需求。之前学习的哪种编码结构可以满足？

编码

  • SkipList：可以排序，并且可以同时存储score和ele值（member）
  • HT（Dict）：可以键值存储，并且可以根据key找value

其实有序集合单独使用字典或跳跃表其中一种数据结构都可以实现，但是这里使用两种数据结构组合起来，原因是假如我们单独使用 字典，虽然能以 O(1) 的时间复杂度查找成员的分值，但是因为字典是以无序的方式来保存集合元素，所以每次进行范围操作的时候都要进行排序；假如我们单独使用跳跃表来实现，虽然能执行范围操作，但是查找操作有 O(1)的复杂度变为了O(logN)。因此Redis使用了两种数据结构来共同实现有序集合.

内存布局

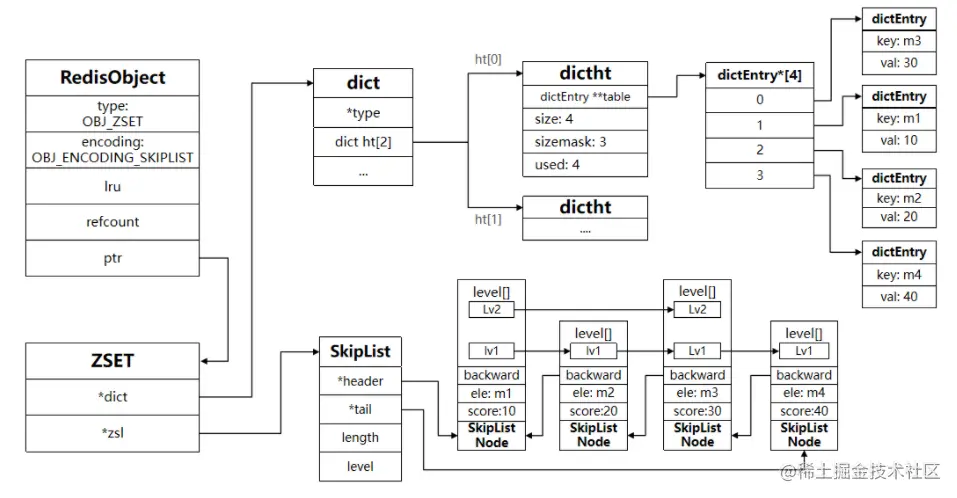

image-20221113204418321

编码转换

当有序集合对象同时满足以下两个条件时，对象使用 ziplist 编码：

1、保存的元素数量小于128；

2、保存的所有元素长度都小于64字节。

不能满足上面两个条件的使用 skiplist 编码。以上两个条件也可以通过Redis配置文件zset-max-ziplist-entries 选项和 zset-max-ziplist-value 进行修改。

其他说明

当元素数量不多时，HT和SkipList的优势不明显，而且更耗内存。因此zset还会采用ZipList结构来节省内存，不过需要同时满足两个条件：

  • 元素数量小于zset_max_ziplist_entries，默认值128
  • 每个元素都小于zset_max_ziplist_value字节，默认值64

ziplist本身没有排序功能，而且没有键值对的概念，因此需要有zset通过编码实现：

  • ZipList是连续内存，因此score和element是紧挨在一起的两个entry， element在前，score在后
  • score越小越接近队首，score越大越接近队尾，按照score值升序排列

Redis数据结构 - Hash

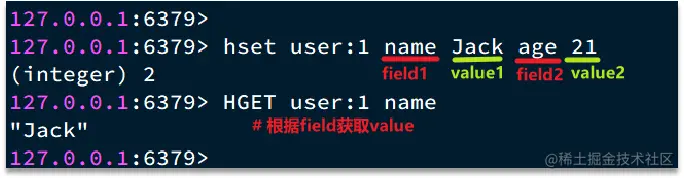

Hash结构与Redis中的Zset非常类似：

  • 都是键值存储
  • 都需求根据键获取值
  • 键必须唯一

区别如下：

  • zset的键是member，值是score；hash的键和值都是任意值
  • zset要根据score排序；hash则无需排序

编码

底层实现方式：压缩列表ziplist 或者 字典dict

当Hash中数据项比较少的情况下，Hash底层才⽤压缩列表ziplist进⾏存储数据，随着数据的增加，底层的ziplist就可能会转成dict，具体配置如下：

hash-max-ziplist-entries 512

hash-max-ziplist-value 64

当满足上面两个条件其中之⼀的时候，Redis就使⽤dict字典来实现hash。

内存布局

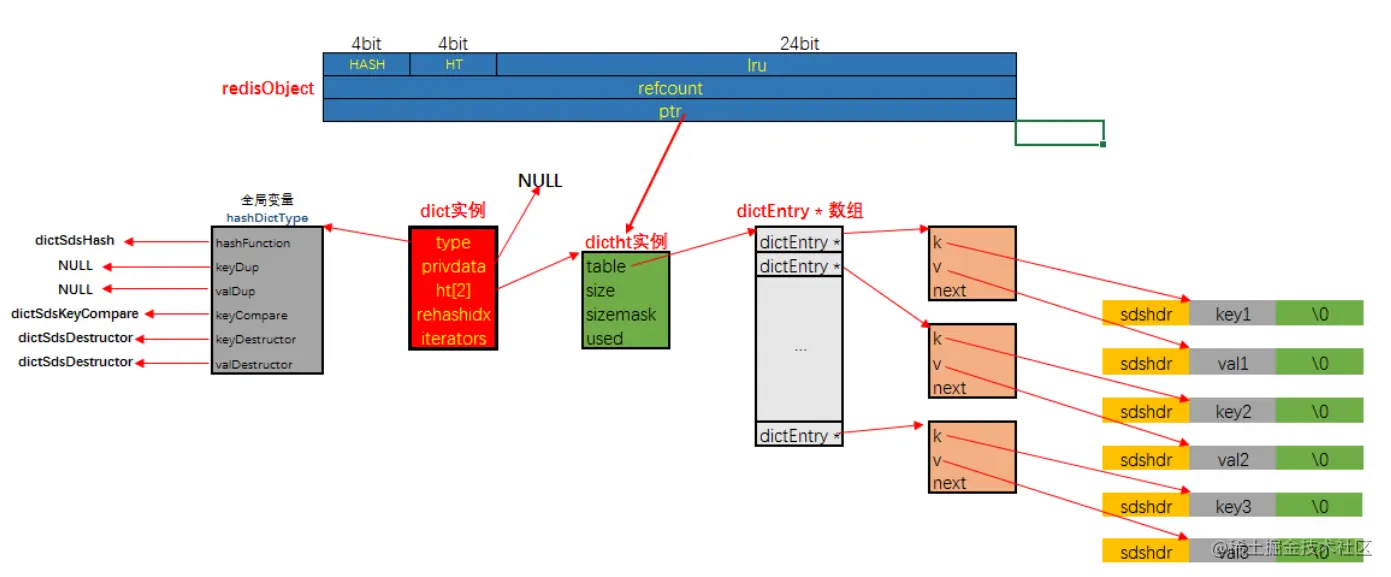

image-20221113210235914

image-20221113210249565

其他说明

Redis的hash之所以这样设计，是因为当ziplist变得很⼤的时候，它有如下几个缺点：

  • 每次插⼊或修改引发的realloc操作会有更⼤的概率造成内存拷贝，从而降低性能。
  • ⼀旦发生内存拷贝，内存拷贝的成本也相应增加，因为要拷贝更⼤的⼀块数据。
  • 当ziplist数据项过多的时候，在它上⾯查找指定的数据项就会性能变得很低，因为ziplist上的查找需要进行遍历。

总之，ziplist本来就设计为各个数据项挨在⼀起组成连续的内存空间，这种结构并不擅长做修改操作。⼀旦数据发⽣改动，就会引发内存realloc，可能导致内存拷贝。

hash结构如下：

1653992339937

zset集合如下：

1653992360355

因此，Hash底层采用的编码与Zset也基本一致，只需要把排序有关的SkipList去掉即可：

Hash结构默认采用ZipList编码，用以节省内存。 ZipList中相邻的两个entry 分别保存field和value

当数据量较大时，Hash结构会转为HT编码，也就是Dict，触发条件有两个：

  • ZipList中的元素数量超过了hash-max-ziplist-entries（默认512）
  • ZipList中的任意entry大小超过了hash-max-ziplist-value（默认64字节）
