1. 模型构造思路
整体思路： message passing系模型都很难将聚集的邻居扩大，也就是多卷几层扩大感受野。一是因为聚合求平均太多层会平滑，即over-smoothing问题，本文主要关注这一问题；二是因为层数增多也会增多参数，但是这一问题可以用共享参数解决，本文重点不在此，但本文提出的方法也成功减少了参数。 message passing本质是Laplacian smoothing，message passing系GNN（如GCN等）会出现over-smoothing问题，即如果网络层数增多，各节点的嵌入都会趋于相近，就无法反映各节点的自有特征。 因此这些模型无法加深层数，只能在较近的邻居之间传播信息，限制其表示能力。但是在需要更多信息，尤其是对于边缘节点（实证结果见Appendix I）和有标签节点较少（实证结果见Figure 3和Appendix H）时，就是需要远程传播信息，所以本文提出了能够更远、更深传播信息而不over-smooth的 PPNP / APPNP 模型。 原始GCN节点之间的影响程度与随机游走分布成比例，随机游走最终会趋于稳定，所以GCN节点影响程度也会趋于相同。PageRank得分即随机游走稳定分布，会得到全图的结构信息。而使用以根节点为teleport set 的 Personalized PageRank（PPR）方法能得到各节点独有的局部结构信息，这样就能保存住各节点的独有信息。 本文提出的PPNP将predict和propagate阶段拆开，在predict阶段仅用节点特征来进行预测，在propagate阶段用PPR对预测值进行信息传递，这样能在远程传播中仍然保留节点局部信息，而且不需要过多的参数。 PPNP使PPR收敛至稳定状态。由于PPNP计算代价过高，在此基础上提出了代价较小的近似模型APPNP，只迭代有限次PPR。
PPR引入的思路： 根据[JK][^1]，GNN中节点 对 的influence score：（ 特征各项元素对 嵌入各项元素的影响程度的加总，感觉很有点经济学弹性概念内味[^2]）。在k层GCN中，（一个经微调的（没说咋调的，看意思应该是把转移矩阵换成 ？）从 开始的random walk distribution）。 在 且图 irreducible and aperiodic 时，该值会趋于一个与 无关的稳定分布（），这个分布可通过 计算得到。也就是说任何节点对该节点的影响程度最后会是一个相同的值，这样跟节点的局部信息就无关了。 这样证明了GCN和RW的关系（我没仔细看JK文章，反正APPNP逻辑应该是这样），此外根据[BP][^3] 我们知道原始PageRank就是随机游走的稳定分布（），体现整个图的全局结构。PPR的结果则会考虑到我们感兴趣的节点集，而APPNP本文对根节点感兴趣，也就相当于跑了个RWR（Random Walk with Restart）（）。 这样从每个节点开始随机游走直至稳定最后得到的PPR就能保存根节点局部结构信息。 ∝ PPR 与根节点有关。
2. Notation和模型介绍
2.1 notation
图\ &G=(V,E)
\\ &n=|V|
\\ &m=|E|
\\ 节点特征\ &\mathbf{X}\in\mathbb{R}^{n\times f}
\\ 节点标签（独热编码）&\mathbf{Y}\in\mathbb{R}^{n\times c}
\\ 邻接矩阵\ &\mathbf{A}
\\ &\tilde{\mathbf{A}}=\mathbf{A}+\mathbf{I}_n
\\ &\tilde{\mathbf{D}}_{ii}=\sum_j\tilde{\mathbf{A}}_{ij}
\\ &\mathbf{A}_{rw}=\mathbf{A}\mathbf{D}^{-1}
\\ &\hat{\tilde{\mathbf{A}}}=\tilde{\mathbf{D}}^{-\frac{1}{2}}\tilde{\mathbf{A}}\tilde{\mathbf{D}}^{-\frac{1}{2}}
\\ \text{influence score}\ &I(x,y)=\sum_i\sum_j\frac{\partial\mathbf{Z}_{yi}}{\partial\mathbf{X}_{xj}}
\\ 随机游走分布\ &P
\\ \text{随机游走稳定分布/PageRank/PPR}\ &\pi
\end{aligned}$$
（那个$\tilde{\mathbf{D}}$我用的是GCN的写法，就是度矩阵。因为我没看懂PPNP本文的写法里面那个$\delta$是啥东西？但是它说用的是GCN里面的表示法，所以我就去GCN那边抄公式了）
## 2.2 PPNP公式
predict：$\mathbf{H}_{i,:}=f_\theta(\mathbf{X}_{i,:})$
$f$：仅使用每个节点的特征建立神经网络模型，神经网络参数为 $\theta$，得到预测结果 $\mathbf{H}\in\mathbb{R}^{n\times c}$。
propagate：$\mathbf{Z}_{\text{PPNP}}=\text{softmax}\Big(\alpha\big(\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}\big)^{-1}\mathbf{H}\Big)$
这里的 $\hat{\tilde{\mathbf{A}}}$ 可以替换成任何propagation matrix（例如 $\mathbf{A}_{rw}$）<font color='red'>（我的理解是可以换成任何一个可作为状态转移矩阵的stochastic matrix）</font>
## 2.3 APPNP公式
PPR矩阵 $\Pi_{\text{ppr}}=\alpha\big(\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}\big)^{-1}$ 是个稠密矩阵，PPNP的复杂度达 $\mathcal{O}(n^2)$
<font color='red'>（其实矩阵稀疏和稠密这块我也还不了解，就大概看起来是这么一回事吧）</font>
<font color='red'>（就我感觉这个简化写法就类似于PageRank的power iteration不迭代到收敛，但是在论文中提到了topic-sensitive PageRank，我没看那个论文，所以不理解这部分含义。总之逻辑大概就是模拟RWR）</font>
$\mathbf{Z}^{(0)}=\mathbf{H}=f_\theta(\mathbf{X})$
$\mathbf{Z}^{(k+1)}=(1-\alpha)\hat{\tilde{\mathbf{A}}}\mathbf{Z}^{(k)}+\alpha\mathbf{H}$
$\mathbf{Z}^{(K)}=\text{softmax}\big((1-\alpha)\hat{\tilde{\mathbf{A}}}\mathbf{Z}^{(K-1)}+\alpha\mathbf{H}\big)$
其中 $k\in[0,K-2]$
prediction matrix $\mathbf{H}$ 同时作为 starting vector 和 teleport set
保持矩阵稀疏度，而且不会构建出 $n\times n$ 的大方阵。
APPNP只有线性复杂度。
迭代收敛证明见Appendix B。
# 3. 详细的数学推导和证明
## 3.1 message passing系GNN的over-smoothing问题
就我之前对此问题的理解就很直觉，就是感受野越广，各节点邻居重叠越大，所以得到的结果就越像（就，一样的邻居嘛……）。（来自cs224w，可参考我之前撰写的笔记：[cs224w（图机器学习）2021冬季课程学习笔记9 Graph Neural Networks 2: Design Space](https://blog.csdn.net/PolarisRisingWar/article/details/117989170)）
在本文中提到GCN本质上是Laplacian smoothing，给了两篇参考文献：
[Qimai Li, Zhichao Han, and Xiao-Ming Wu. Deeper Insights Into Graph Convolutional Networks for Semi-Supervised Learning. In AAAI, 2018.](https://arxiv.org/abs/1801.07606)
[Keyulu Xu, Chengtao Li, Yonglong Tian, Tomohiro Sonobe, Ken-ichi Kawarabayashi, and Stefanie Jegelka. Representation Learning on Graphs with Jumping Knowledge Networks. In ICML, 2018.](http://proceedings.mlr.press/v80/xu18c/xu18c.pdf)
就我简单看了一下第一篇作者自己写的介绍：[Laplacian Smoothing and Graph Convolutional Networks – Qimai's Home](https://liqimai.github.io/blog/AAAI-18/)，<font color='red'>实话实说，没有看懂。就我委实没有搞懂拉普拉斯矩阵那一堆是在搞什么</font>
然后第二篇也是提出influence score $I(x,y)$ 的那篇论文。论文里与之相关的内容我在第一部分和3.2部分写了。
## 3.2 GCN收敛，RW极限，PageRank和PPR，influence score
PageRank的矩阵表达式、power iteration等可参考我之前写的博文：[cs224w（图机器学习）2021冬季课程学习笔记4 Link Analysis: PageRank (Graph as Matrix)](https://blog.csdn.net/PolarisRisingWar/article/details/117455491)
随着GCN层数增加，influence score $I(x,y)$ 与RW的分布成正比，这个分布随着迭代数（层数）增加，最后会收敛到与起始节点无关的稳定状态。
RW的极限分布 $\pi$ 与起始节点（根节点）无关，这个极限分布也是PageRank的结果 $\pi$。
***
原始PageRank迭代式：$\pi=\mathbf{A}_{rw}\cdot \pi$
（$\mathbf{A}_{rw}=\mathbf{A}\mathbf{D}^{-1}$）
带自环 + teleport set（图中任一节点）的PageRank迭代式：$\pi=(1-\alpha)\tilde{\mathbf{A}}_{rw}\cdot \pi+\alpha\left[\dfrac{1}{N}\right]_{N}$
（$\tilde{\mathbf{A}}_{rw}=\tilde{\mathbf{A}}\tilde{\mathbf{D}}^{-1}$，$\left[\dfrac{1}{N}\right]_{N}$ 是每个元素都是 $\dfrac{1}{N}$ 的向量）
* * *
本文使用的PPR的teleport就是根节点：$\pi_{ppr}(\mathbf{i}_x)=(1-\alpha)\hat{\tilde{\mathbf{A}}}\pi_{ppr}(\mathbf{i}_x)+\alpha\ \mathbf{i}_x$ ①
（$\hat{\tilde{\mathbf{A}}}=\tilde{\mathbf{D}}^{-\frac{1}{2}}\tilde{\mathbf{A}}\tilde{\mathbf{D}}^{-\frac{1}{2}}$）
（<font color='red'>我就是看不懂为什么能这样换转移矩阵！</font>）
PPR能够保留初始节点的信息，这事在直觉上还挺明显的，就你一直在试图往回跳嘛，那最后的稳定状态肯定是跟teleport set有关的。
<font color='red'>严谨证明不知道有没有，我还没看PageRank和主题PageRank的论文。</font>
上式做线性转换易得：$\pi_{ppr}(\mathbf{i}_x)=\alpha\big[\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}\big]^{-1}\mathbf{i}_x$
用单位阵 $I$ 代替指示向量 $\mathbf{i}_x$：
PPR矩阵：$\Pi_{ppr}(\mathbf{i}_x)=\alpha\big[\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}\big]^{-1}$
逆必存在，证明见Appendix A。
PPR矩阵对应行列的元素就是对应节点之间的influence score。
PPNP公式就是直接用PPR矩阵左乘 $\mathbf{H}$（predict输出）。
就相当于直接求以 $\mathbf{H}$ 为starting vector的RWR（以根节点为teleport set的PPR）的最终稳定分布。
APPNP公式就是用①式进行跑RWR，以 $\mathbf{H}$ 作为teleport set和初始starting vector。
直觉大概可以理解为通过RWR把信息传播到K（迭代数）层邻居上。
通过Appendix B证明APPNP迭代最终收敛到PPNP公式上。
## 3.3 $\mathbf{A}_{rw}$ 和 $\hat{\tilde{\mathbf{A}}}$
<font color='red'>反正都能拿来当RW的转移矩阵，而且公式里写明了可以互换。但是具体咋回事我还妹整明白。<br>
$\mathbf{A}_{rw}$ 的话我能理解，因为PageRank的公式就是这么写的，就是 $r_j=\sum\limits_{i\rightarrow j}\dfrac{1}{d_i}\cdot r_i$嘛。
带上自环就是带上自环了嘛。<br>
$\hat{\tilde{\mathbf{A}}}$ 是咋回事？GCN那块数学我就没看懂，难道我还要再磨一趟GCN吗……
这玩意它满足stochastic matrix的要求不我都妹整明白。
如果用 $\hat{\tilde{\mathbf{A}}}$ 的话，我把三部分拆开（没管自环）做了一下矩阵乘法，迭代式就变成了（我没考虑有向边的情况，所以ij顺序可能是写反的）：$r_j=\sum_i\dfrac{1}{\sqrt{d_i}}(\sum_j\dfrac{1}{\sqrt{d_j}}\cdot A_{ji})\cdot r_i$
……虽然看上去还挺规整的，但这是个什么玩意啊？<br><br>
（补一个来自学长的指导： $\hat{\tilde{\mathbf{A}}}$ 可视为 $\mathbf{A}_{rw}$ 的一个变体）
$$\mathbf{X}^{\prime} = \mathbf{\hat{D}}^{-1/2} \mathbf{\hat{A}}
\mathbf{\hat{D}}^{-1/2} \mathbf{X} \mathbf{\Theta} \\
\mathbf{x}^{\prime}_i = \mathbf{\Theta} \sum_{j \in \mathcal{N}(v) \cup
\{ i \}} \frac{e_{j,i}}{\sqrt{\hat{d}_j \hat{d}_i}} \mathbf{x}_j \\
\text{（公式源自PyG的GCNConv文档）}$$

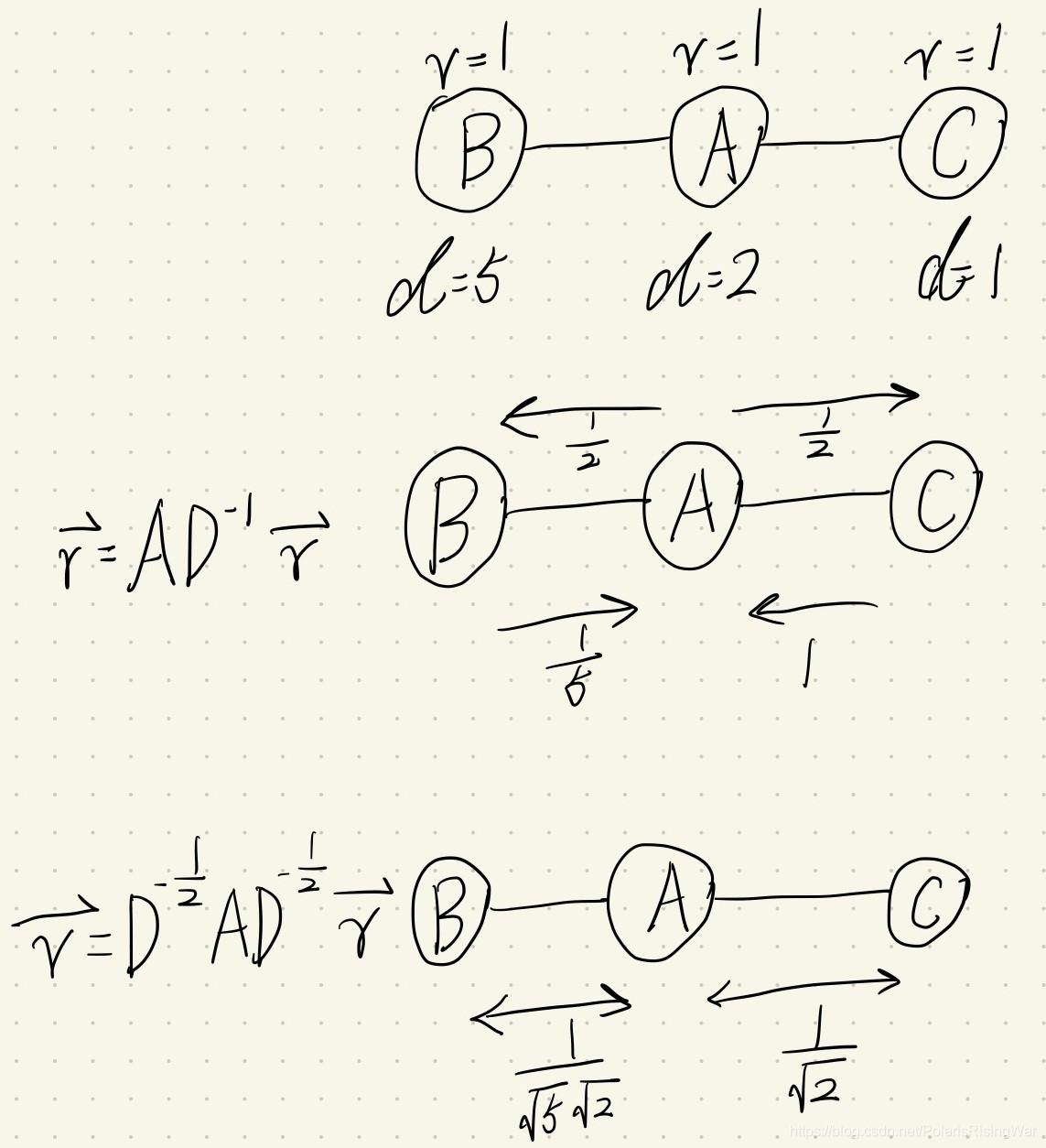

就，be like：
</font>
顺带一提：
PageRank用的是$AD^{-1}$，所以上图是按发出信息方的度数算；如果用$D^{-1}A$就应该是按接收信息方的度数算了。
马尔科夫假设那块我还没搞懂，但是我看说$D^{-1}A$是row-stachastic matrix，$AD^{-1}$是column-stochastic matrix（如果我没搞错的话），所以应该都能拿来作为转移矩阵，都能收敛？
然后$D^{-\frac{1}{2}}AD^{-\frac{1}{2}}$是对称归一化，也能收敛。
大概就这样理解吧，我搞够了。
## 3.4 附录A：证明 $\Pi_{\text{ppr}}$ 存在
即证明 $\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}$ 存在逆矩阵。
即证明 $\det\Big(\mathbf{I}_n-(1-\alpha)\hat{\tilde{\mathbf{A}}}\Big)\neq0$
即证明 $\det\Big(\dfrac{1}{1-\alpha}\mathbf{I}_n-\hat{\tilde{\mathbf{A}}}\Big)\neq0$
如果 $\dfrac{1}{1-\alpha}$ 不是 $\hat{\tilde{\mathbf{A}}}$ 的特征值，上式就恒成立。
∵ $\alpha<1$ 恒成立
∴ $\dfrac{1}{1-\alpha}>1$ 恒成立

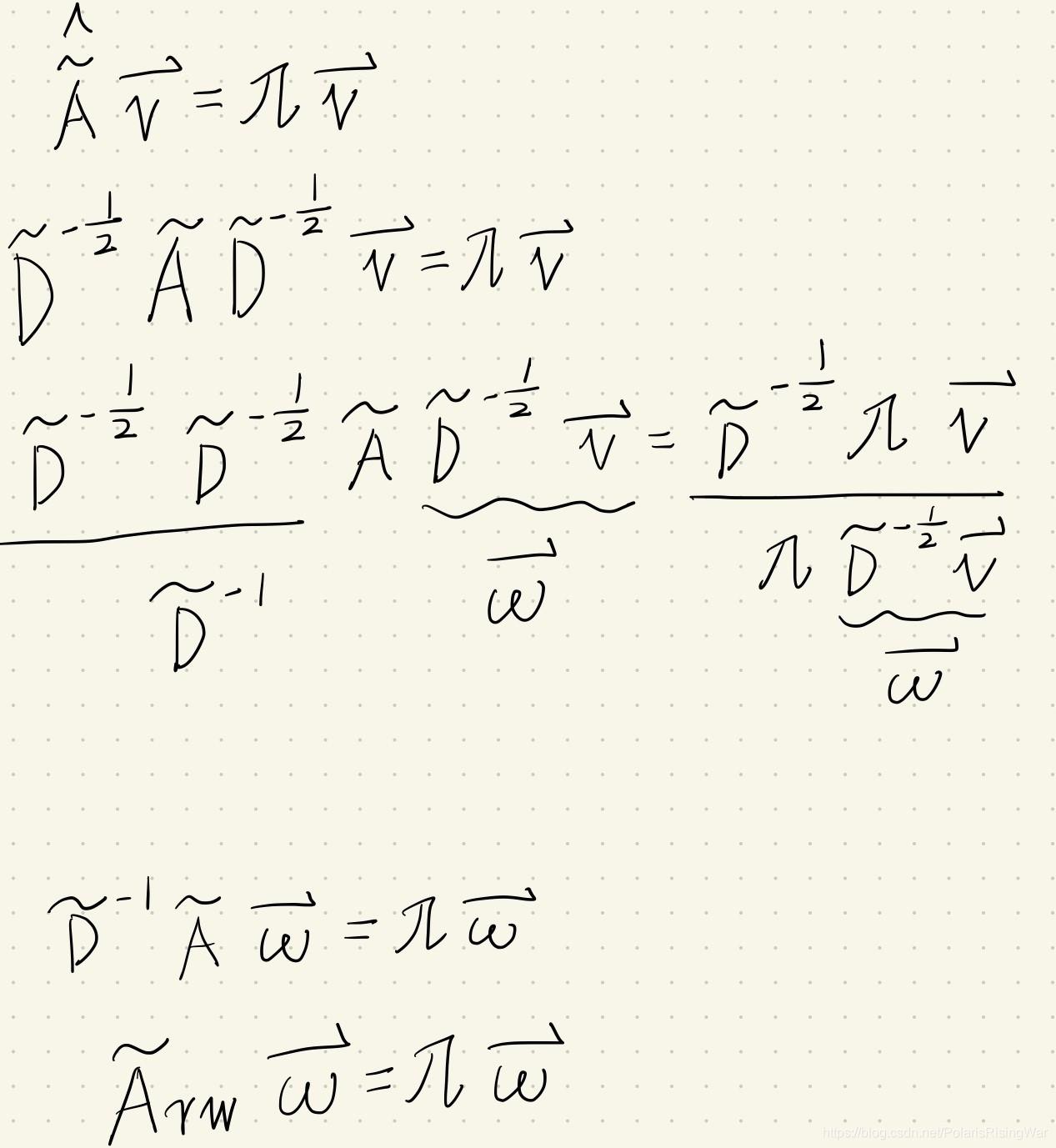

证明一下 $\hat{\tilde{\mathbf{A}}}$ 和 row-stachastic matrix $\mathbf{A}_{rw}$ 特征值相同：
因为 row-stachastic matrix 的最大特征值为1（<font color='red'>根据Gershgorin circle theorem可证，我也不知道这个是啥</font>），所以 $\dfrac{1}{1-\alpha}>1$ 不可能是 $\hat{\tilde{\mathbf{A}}}$ 的特征值，所以原式可证。
## 3.5 附录B：证明APPNP收敛于PPNP
还没看，待补。
# 4. 实验结果
还没写，待补。
# 5. 代码实现和复现
## 5.1 论文官方实现
[klicperajo/ppnp: PPNP & APPNP models from "Predict then Propagate: Graph Neural Networks meet Personalized PageRank" (ICLR 2019)](https://github.com/klicperajo/ppnp)
还没看，待补。
## 5.2 PyG官方实现
APPNP类，官方文档：[torch_geometric.nn — pytorch_geometric 1.7.2 documentation](https://pytorch-geometric.readthedocs.io/en/latest/modules/nn.html#torch_geometric.nn.conv.APPNP)
源代码：[torch_geometric.nn.conv.appnp — pytorch_geometric 1.7.2 documentation](https://pytorch-geometric.readthedocs.io/en/latest/_modules/torch_geometric/nn/conv/appnp.html)
他这个用MessagePassing实现的基类我就没太看懂……就是，唉，当年GCN那个怎么从矩阵拆成向量形式的我就没搞懂，这个我就更没搞懂了！
我看这个实现逻辑里面用到了 `gcn_norm()` 这个函数，这个我查了一下是GCNConv类里面用到的函数。GCNConv源代码在这里：[torch_geometric.nn.conv.gcn_conv — pytorch_geometric 1.7.2 documentation](https://pytorch-geometric.readthedocs.io/en/latest/_modules/torch_geometric/nn/conv/gcn_conv.html)
然后呢我也没咋看懂这个的实现逻辑。就……意思应该是计算 $\hat{\tilde{\mathbf{A}}}$，但是，妈的，他到底是咋搞的啊！
我寻摸着，这个类的实现逻辑大概是：用 `gcn_norm()` 计算出 $\hat{\tilde{\mathbf{A}}}$，然后用MessagePassing基类的 `propage()` 方法来计算公式，叠个dropout，以上过程实现K次（顺序我也没搞懂，因为我没看懂）。
## 5.3 我自己写的复现
还没加dropout。
还没优化。
### 5.3.1 APPNP：dense Tensor
```python
class APPNP_self1(torch.nn.Module):
#参考PyG设置的参数什么的
#就PyG设置的就是没有predict部分，所以我也把predict部分放在GNNStack里面了
#就我想了一下，我觉得用MessagePassing类不方便，就还是用torch的Module类了
def __init__(self,K,alpha):
#别的参数暂时省略
super(APPNP_self1,self).__init__()
self.K=K
self.alpha=alpha
def forward(self, x, edge_index):
#首先尝试使用dense_tensor，如果不行再转sparse_tensor
(row, col)= edge_index
node_num=max(row.max(),col.max())+1
adj = torch.zeros((node_num,node_num))
adj=adj.to(hp['device'])
adj[row, col] = torch.ones(row.numel()).to(hp['device'])
self_loop=torch.eye(adj.size()[0]).to(hp['device']) #自环
adj=adj+self_loop #\slide{A}
degree_vector=torch.sum(adj,dim=1).cpu() #度矩阵
degree_vector=1/np.sqrt(degree_vector) #D-1/2
degree_matrix=torch.diag(degree_vector).to(hp['device'])
adj=torch.mm(degree_matrix,adj)
adj=torch.mm(adj,degree_matrix) #\hat{\slide{A}}
H=x.clone()
Z=x.clone()
for k in range(self.K-1):
Z=torch.mm(adj,Z)
Z=Z*(1-self.alpha)
Z=Z+self.alpha*H
Z=torch.mm(adj,Z)
Z=Z*(1-self.alpha)
Z=Z+self.alpha*H
Z=F.log_softmax(Z, dim=1)
return Z
```
在CPU上跑得贼慢，在GPU上OOM了……
### 5.3.1 APPNP：稀疏矩阵
我用的是PyTorch的稀疏矩阵（torch.sparse），文档：[torch.sparse — PyTorch 1.9.0 documentation](https://pytorch.org/docs/stable/sparse.html)
我参考了一下PyG和论文官方实现，PyG用的是torch_sparse，这个库他妈的没有文档就算了，GitHub项目里面代码连个注释都没有。大佬是真的牛逼，他怎么做到自己写的代码自己看得懂的？……
论文官方用的是scipy的稀疏矩阵，这个我还没有了解过。
```python
def edge_index2sparse_tensor(edge_index,node_num):
sizes=(node_num,node_num)
v=torch.ones(edge_index[0].numel()).to(hp['device']) #边数
return torch.sparse_coo_tensor(edge_index, v, sizes)
class APPNP_self2(torch.nn.Module):
def __init__(self,K,alpha):
#别的参数暂时省略
super(APPNP_self2,self).__init__()
self.K=K
self.alpha=alpha
def forward(self, x, edge_index):
node_num=x.size()[0]
edge_index, _ = pyg_utils.add_self_loops(edge_index,num_nodes=node_num) #添加自环（\slide{A}）
adj=edge_index2sparse_tensor(edge_index,node_num) #将\slide{A}转换为稀疏矩阵
degree_vector=torch.sparse.sum(adj,0) #度数向量
degree_vector=degree_vector.to_dense().cpu()
degree_vector=1/np.sqrt(degree_vector)
degree_matrix=torch.diag(degree_vector).to(hp['device'])
adj=torch.sparse.mm(adj.t(),degree_matrix.t())
adj=adj.t()
adj=torch.mm(adj,degree_matrix)
adj=adj.to_sparse()
H=x.clone()
for k in range(self.K-1):
x=torch.mm(adj,x)
x=x*(1-self.alpha)
x=x+self.alpha*H
x=torch.mm(adj,x)
x=x*(1-self.alpha)
x=x+self.alpha*H
x=F.log_softmax(x, dim=1)
return x
```
### 5.3.3 PPNP
还没写，待补。
## 5.4 复现实验结果对比
[APPNP和C&S复现](https://github.com/PolarisRisingWar/all-notes-in-one/blob/main/APPNP%E5%92%8CC%26S%E5%A4%8D%E7%8E%B0.ipynb)
未完待续。
# 6. 参考资料
1. 我参考了这两篇讲解同一论文的博文：
1. [APPNP_fnoi2014xtx的博客-CSDN博客](https://blog.csdn.net/fnoi2014xtx/article/details/107567629)
3. [APPNP：一个更强大的用于半监督分类的图卷积网络模型 - 知乎](https://zhuanlan.zhihu.com/p/149161553)
2. 关于拉普拉斯矩阵平滑这一概念（没看懂……不是，主要是没搞懂拉普拉斯平滑跟message passing的关系，拉普拉斯平滑本身感觉就是一种正则化方式了）：
1. [神奇的拉普拉斯平滑（Laplacian Smoothing）及其在正则化上的应用~_love模式识别-CSDN博客_拉普拉斯平滑](https://blog.csdn.net/wsj998689aa/article/details/40303561)
2. [谈谈自己对正则化的一些理解~_love模式识别-CSDN博客_对正则化的理解](https://blog.csdn.net/wsj998689aa/article/details/39547771)
3. [拉普拉斯平滑（Laplacian smoothing）_潜心学习的渣渣的博客-CSDN博客_拉普拉斯平滑](https://blog.csdn.net/weixin_43868020/article/details/106602799)
3. [JK 《Representation Learning on Graphs with Jumping Knowledge Networks》](http://proceedings.mlr.press/v80/xu18c/xu18c.pdf) 的一些讲解博文。不过都没讲解在APPNP论文中强调的influence score问题，我简单浏览了一下原文，好像influence score和RW相关的问题还要见《Random Walks on Graphs》一文，我一看，妈耶，一篇40多页的综述……
1. [读书笔记3：Representation Learning on Graphs with Jumping Knowledge Networks_b224618的博客-CSDN博客](https://blog.csdn.net/b224618/article/details/81125622)
2. [论文分享 |Jumping Knowledge Networks_geek_wh2016的博客-CSDN博客](https://blog.csdn.net/geek_wh2016/article/details/81297106)
4. [BP 《The PageRank Citation Ranking: Bringing Order to the Web》](http://web.mit.edu/6.033/2004/wwwdocs/papers/page98pagerank.pdf)
5. Random Walks on Graphs: A Survey, Combinatorics, Paul Erdos is Eighty
40多页的综述，搞我呢，以后有缘了再看吧。
