6.1 存储技术

6.1.1 RAM和ROM

  • RAM（Random-Access Memory）：随机访问存储器，断电会丢失信息。分为静态（SRAM）和动态（DRAM）

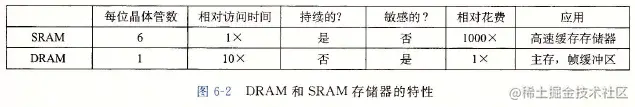

    • SRAM：作为高速缓存（如用于CPU芯片上）。速度快但价格贵。电路含6个晶体管，有双稳态特性，对干扰不敏感
    • DRAM：作为主存（内存）及图形系统的帧缓存区。价格便宜但速度慢。电路每个单元由电容+访问晶体管组成，对干扰敏感


  • 主存（DRAM）访问原理

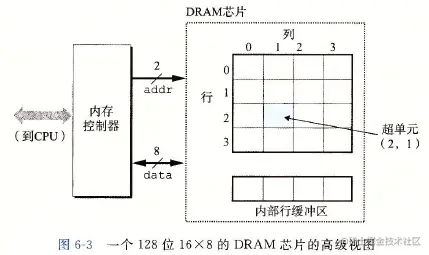

    • DRAM芯片划分为d×wd \times w个超单元（supercell），信息通过引脚（pin），经过内存控制器流向CPU（图6-3）
    • 内存控制器将行地址ii、列地址jj发送到DRAM，DRAM取出超单元(i,ji, j)的内容返回内存控制器

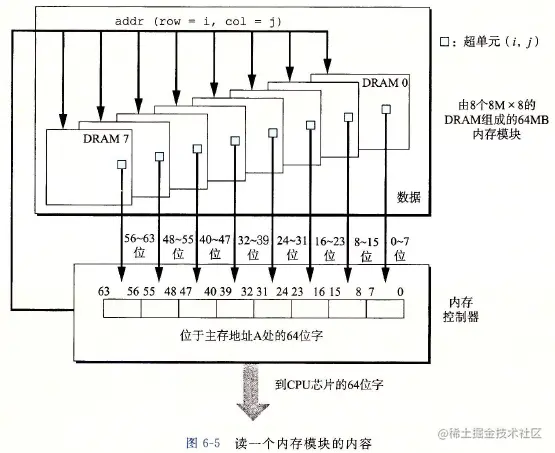

    • 内存模块包含N个DRAM芯片，取地址时向DRAM芯片广播，取出超单元后合并为字，最后返回内存控制器（图6-5）



  • ROM（Read-Only Memory）：历史原因被称为只读存储器，实际可读可写。下电后仍保留信息

    • PROM：可编程ROM，但只能用高电流熔断编程1次
    • EPROM：可擦写可编程ROM，通过紫外线擦除，重编程次数达1000次
    • EEPROM：电子可擦除PROM，编程次数达10510^5次
    • 闪存（flash memory）：一类非易失性存储器，基于EEPROM，用于数码相机、手机、音乐播放器、PDA、笔记本等等。SSD也基于闪存

  • CPU访问主存：movq A, %rax 读操作流程（写操作类似）：

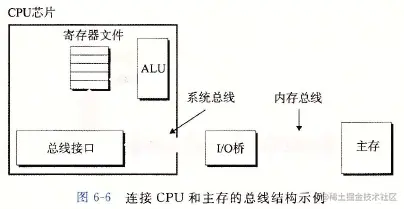

    • CPU将地址A放到系统总线上，IO桥将信号传递到内存总线
    • 主存收到内存总线的信号，从内存总线读地址，从DRAM取出数据字，将数据写到内存总线。IO桥将内存总线信号翻译成系统总线信号，沿系统总线传递
    • CPU收到系统总线的数据，从总线读数据，复制到寄存器%rax上


6.1.2 机械硬盘

  • 磁盘：大量数据的存储设备，数量级可达几百到几千千兆字节。速度比RAM存储器慢得多

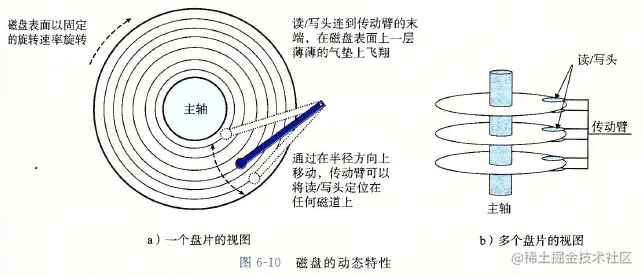

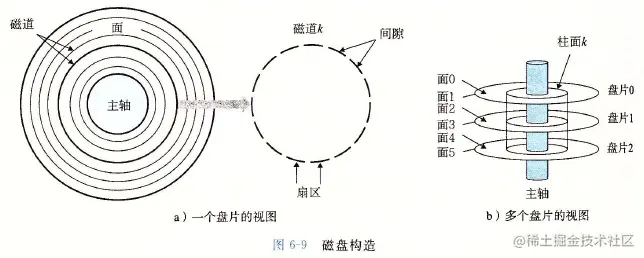

  • 机械硬盘HDD：由盘片组成，围绕主轴以固定速率旋转（5400~1500RPM）。盘片表面（正反两面）划分为磁道的同心圆，磁道进一步划分成扇区。每个扇区包含相等数量的数据位（通常是512字节）。

    • 柱面：所有盘片到主轴中心距离相等的磁道的集合
    • 寻道：磁盘用读/写头读写磁盘上的数据位，这些读/写头连接到传送臂上。驱动器通过半径方向上的移动，将读写头定位到任何磁道上，此过程称为寻道。
    • 磁盘控制器：将逻辑块翻译成(盘面, 磁道, 扇区)的三元素，将读/写头移动到适当的柱面等待读写。读写的位放到控制器的小缓冲区中，最后复制到主存。

  • 机械硬盘容量：一个磁盘可以就的最大位数称为容量

磁盘容量=字节数扇区×平均扇区数磁道×磁道数表面×表面数盘片×盘片数磁盘磁盘容量=\frac{字节数}{扇区} \times \frac{平均扇区数}{磁道} \times \frac{磁道数}{表面} \times \frac{表面数}{盘片} \times \frac{盘片数}{磁盘}
  • 机械硬盘访问时间：寻道时间+旋转时间+传送时间
    • 寻道时间：移动传送臂，读取到某个目标磁道的时间
    • 旋转时间：驱动器等待扇区旋转到读/写头下的时间
    • 传送时间：驱动器读取整个扇区内容的时间
  • CPU访问机械硬盘
    • CPU将命令、逻辑块号和内存地址写到磁盘相关联的内存映射地址，发起磁盘读
    • 磁盘控制器读扇区，并执行到主存的DMA传送
    • 当DMA传送完成时，磁盘控制器用中断的方式通知CPU



6.1.3 固态硬盘

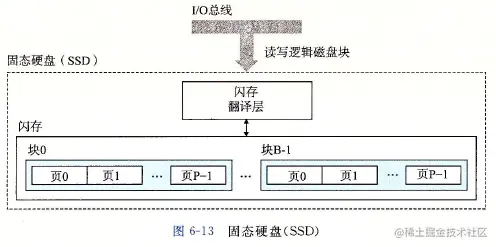

  • 固态硬盘SSD：基于闪存的存储技术，由一个或多个闪存芯片和闪存翻译层组成。
    • 闪存芯片：代替旋转磁盘中的机械驱动器
    • 闪存翻译层：是一个固件代替磁盘控制器，将对逻辑块的请求翻译成对底层物理设备的访问。


6.2 局部性原理

  • 局部性原理：良好的计算机程序的应遵循局部性原理，包含时间局部性原理和空间局部性原理
    • 空间局部性：一个内存位置被引用，程序可能在不久的将来引用附近的内存位置
    • 时间局部性：一个内存位置被引用，很可能在补救的将来被多次引用

【例】局部性原理：标量sum遵循时间局部性；向量v遵循空间局部性

int sumvec(int v[N]) {
    int i, sum = 0;
    for (i = 0; i < N; i++)
        sum += v[i];
    return sum;
}

【例】不遵循空间局部性原理，性能很差。第3、4行对调后使得性能提升

int sumarraycols(int a[M][N]) {
    int i, j, sum = 0;
    for (j = 0; j < N; i++)
        for (i = 0; i < M; i++)
            sum += a[i][j];
    return sum;
}

6.3 存储器层次结构

  • 为了兼顾性能和成本，计算机系统采用层次结构的方式访问数据：从高层往底层走，存储设备更慢、更便宜、更大


6.3.1 高速缓存

  • 高速缓存（cache）：层次结构中，第k层作为k+1层更大更慢存储设备的缓存
    • 缓存命中：程序需要第k+1层某个数据时，优先从第k层缓存查找。如果找到即缓存命中；否则缓存不命中。
    • 替换策略：缓存不命中后，需要使用**替换算法（如LRU）**替换或驱逐一个块。
      • LRU：最近最少使用替换策略，选择最后被访问的块用于替换


6.4 高速缓存存储器

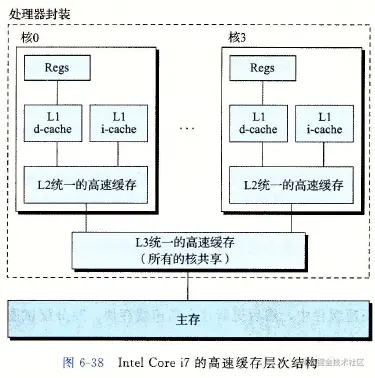

【背景】随着CPU的性能和主存性能差距不断增大，系统设计者在CPU寄存器文件和主存间插入了L1缓存（4个时钟周期）、L2缓存（10个时钟周期）、L3缓存（50个时钟周期）。书中后续主要讨论L1缓存


6.4.1 高速缓存存储器的组织结构

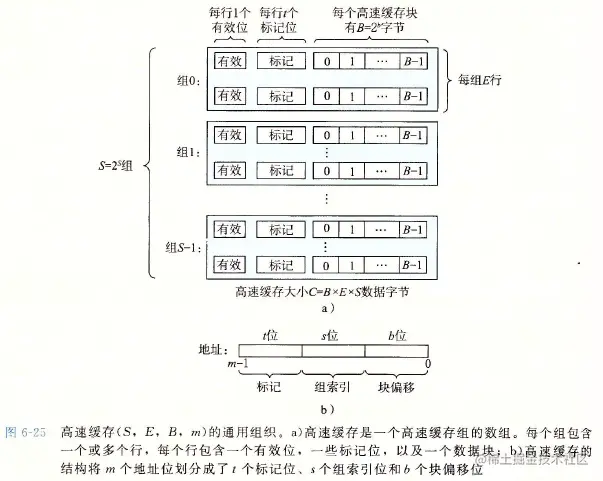

  • cache line：计算机系统的高速缓存有mm位，其被组织成SS个高速缓存组(cache set) 的数组，每个组中包含EE个高速缓存行(cache line)。每行由B=2bB=2^b字节的数据块(block) 组成。另外，每行有1个有效位(valid bit) 标志这个行是否有意义；有tt个 标记位(tag bit) 唯一标识存储在高速缓存行中的块
  • block：用元组(S,E,B,mS, E, B, m)唯一标识

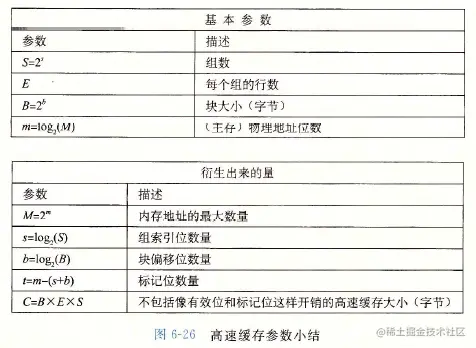

  • 高速缓存大小：所有block的和：C=S×E×BC=S \times E \times B



6.4.2 直接映射高速缓存

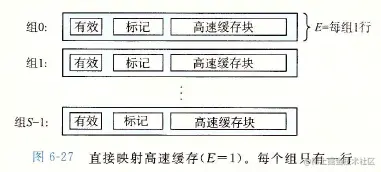

  • 结构：每个组只有一行（E=1E=1）的高速缓存，内存地址和缓存位置关系是事先划分好的
  • 读缓存过程：组选择、行匹配、字选择

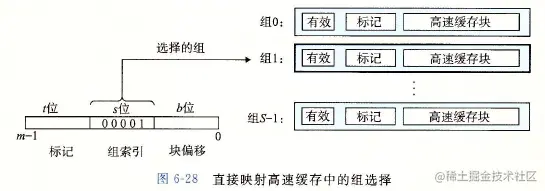

    • 组选择：从内存地址中间部分抽取s位，作为组索引，找到高速缓存对应的组（图6-28表示选择组1）
      • 为啥用中间部分作为索引？与高速缓存效率有关，参考书P432节旁注

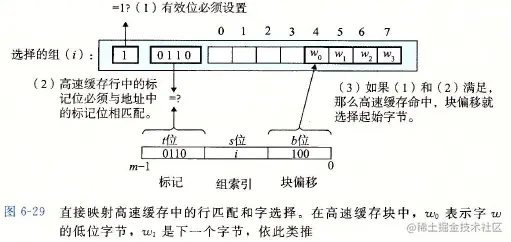

    • 行匹配：确定缓存是否命中，1）有效位为1；2）内存地址的前t位与高速缓存的tag是否匹配（图6-29表示地址有效）
    • 字选择：确定所需要的字的偏移量（图6-29表示从块的字节4开始读取）
  • 不命中处理：将被请求的块放到对应的cache line即可

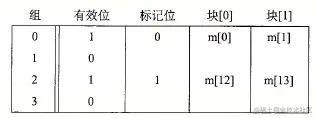

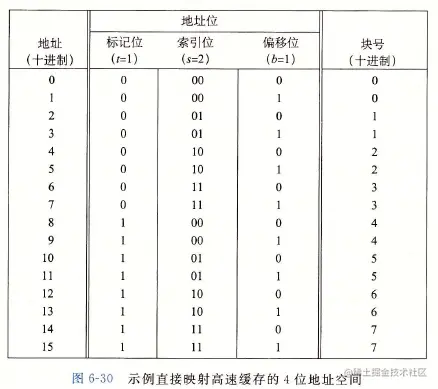

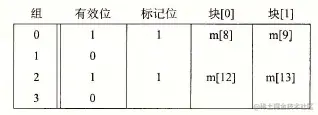

【例】高速缓存(S,E,B,m) = (4,1,2,4)，则内存地址00002∼111120000_2 \sim 1111_2被映射到高速缓存的位置如下：

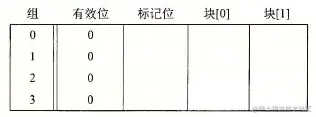

  • 一开始高速缓存是空的

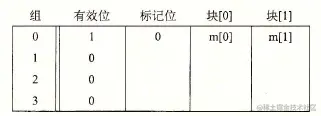

  • 读取地址0的字，不命中。将块0加载到高速缓存的组0中，组包含地址0和地址1的数据


  • 读取地址1的字，命中，直接返回（局部性原理）

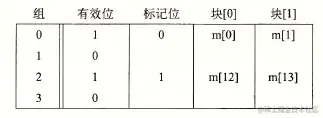

  • 读取地址13的字，不命中。将块6加载到高速缓存的组2中


  • 读取地址8的字，不命中。将块4加载到高速缓存的组0中


  • 读取地址0的字，不命中。将块0加载到高速缓存的组0中（这里虽然高速缓存还有空间，但是产生了冲突不命中现象）


6.4.3 组相联高速缓存

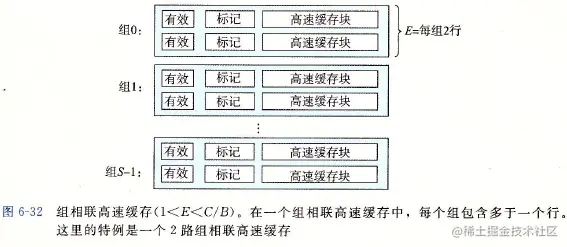

  • 结构：每个组有多个cache line（1<E<C/B1<E<C/B）。可以解决冲突不命中问题

  • 读缓存过程：组选择、行匹配、字选择

    • 组选择：与直接映射一致

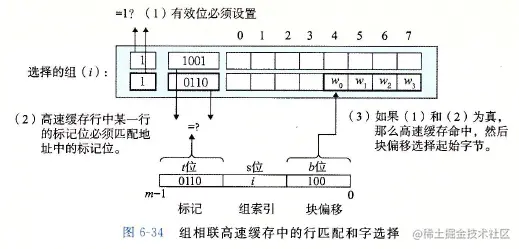

    • 行匹配：遍历组cache line，确定缓存是否命中，1）有效位为1；2）内存地址的前t位与高速缓存的tag是否匹配
    • 字选择：与直接映射一致

  • 不命中处理：如果有空行（有效位为0），直接替换；如果没有空行，使用LRU等策略替换非空行


6.4.4 全相联高速缓存

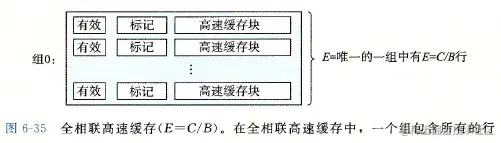

  • 结构：整个cache只有1个set，包含所有cache line（E=C/BE=C/B）。C表示cache容量，B表示数据块大小

  • 读缓存过程：组选择、行匹配、字选择

    • 组选择：没有组索引位，无需组选择
    • 行匹配：与组相联一致
    • 字选择：与组相联一致

  • 不命中处理：如果有空行（有效位为0），直接替换；如果没有空行，使用LRU等策略替换非空行


6.4.5 写缓存问题

  • 写命中（write hit）：cache中找到写的副本

    • 直写（write-through）：立即写入内存（低层次的存储）中。好处是内存数据永远是最新的，坏处是每次写都有总线流量
    • 写回（write-back）：只写缓存不写内存，尽可能地推迟更新。好处是减少总线流量，坏处是增加了复杂性（需增加dirty位）

  • 写不命中（write miss）：cache中没有找到写的副本

    • 写分配（write-allocate）：内存的块加载到cache中，然后写cache，对应write-back
    • 非写分配（not-write-allocate）：直接写到内存中，对应write-through

总结

利用局部性原理，可写出更有效的程序：

  • 大部分计算和对内存的访问集中在程序的内循环上
  • 按照数据对象存储在内存的顺序、以步长为1来读数据，可使程序的空间局部性最大
  • 存储器读入数据对象，就尽可能多使用它，可使程序的时间局部性最大
