前言
本章将会复习网络高级应用STP生成树，速端口，加实验。
一.知识点总结
1.生成树STP
生成树的概念： 逻辑上闭掉几个口，让环路变成树形接口，当物理端口损坏后逻辑关闭的口在自动打开 2.生成树的算法
第一步，选择根网桥(交换机)
选择网桥(交换机)id最小的作为根网桥(网桥优先级+网桥的mac地址)
第二步，选择根端口 (在每个非根网桥上选一个端口作为根端口)
选离根网桥最近的口作为根端口
选端口连接的对端的交换机网桥id 最小的为根端口
选端口连接的对端端口的端口id 最小的为根端口
第三步，选择指定端口(在每条线上面两个端口中在选出一个作为指定端口）
根网桥上的端口都是指定端口
选到根网桥距离最近的为指定端口
选择自己所在的交换机网桥id最小的端口为指定端口
选择自己端口id最小的作为指定端口
3.人为配置的作用
避免性能差的交换机自动变成根网桥 配置交换机的负载均衡 4.生成树的配置
spanning-tree vlan 10 root primary spanning-tree vlan 20 root secondary 5.速端口的作用和配置
作用：让连接电脑的交换机端口避免参与生成树计算，从而提高收敛效率 配置：spanning-tree portfast
二.三层生成树速端口实验
实验要求
配置三层交换
生成树
VTP
速端口
全网通
实验命令
三层交换机上的配置
Switch(config)#ip routing
Switch(config)#int f0/1
Switch(config-if)#no sw
Switch(config-if)#ip add 10.0.0.1 255.255.255.0
Switch(config-if)#no sh
三层与交换机接口trunk（需要封装）
Switch(config)#int range f0/2-3
Switch(config-if-range)#sw trunk encapsulation dot1q -------->封装命令
Switch(config-if-range)#sw mo tr
添加VLAN
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
VLAN 10配地址
Switch(config)#int vlan 10
Switch(config-if)#ip add 192.168.10.1 255.255.255.0
Switch(config-if)#no sh
VLAN 20配地址
Switch(config)#int vlan 20
Switch(config-if)#ip add 192.168.20.1 255.255.255.0
Switch(config-if)#no sh
OSPF动态配置
Switch(config)#router ospf 1
Switch(config-router)#router-id 1.1.1.1
Switch(config-router)#network 192.168.10.0 0.0.0.255 area 0
Switch(config-router)#network 192.168.20.0 0.0.0.255 area 0
Switch(config-router)#network 10.0.0.0 0.0.0.255 area 0 交换机上的配置
Switch0交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-7
Switch(config-if-range)#sw mo tr
以太网通道配置
Switch(config)#int range f0/6-7
Switch(config-if-range)#channel-group 1 mode on
添加VLAN
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode server
生成树STP
Switch(config)#spanning-tree vlan 10 root primary
Switch(config)#spanning-tree vlan 20 root secondary
Switch1交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-7
Switch(config-if-range)#sw mo tr
以太网通道配置
Switch(config)#int range f0/6-7
Switch(config-if-range)#channel-group 1 mode on
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode client
生成树STP
Switch(config)#spanning-tree vlan 10 root secondary
Switch(config)#spanning-tree vlan 20 root primary
Switch2交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-2
Switch(config-if-range)#sw mo tr
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode client
接口封装VLAN
Switch(config)#int f0/3
Switch(config-if)#sw ac vlan 10
速端口配置
Switch(config-if)#spanning-tree portfast
Switch3交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-2
Switch(config-if-range)#sw mo tr
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode client
接口封装VLAN
Switch(config)#int f0/3
Switch(config-if)#sw ac vlan 20
速端口配置
Switch(config-if)#spanning-tree portfast
Switch4交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-2
Switch(config-if-range)#sw mo tr
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode client
接口封装VLAN
Switch(config)#int f0/3
Switch(config-if)#sw ac vlan 10
速端口配置
Switch(config-if)#spanning-tree portfast
Switch5交换机
Switch>en
Switch#config
接口trunk
Switch(config)#int range f0/1-2
Switch(config-if-range)#sw mo tr
VTP配置
Switch(config)#vtp domain 123
Switch(config)#vtp mode client
接口封装VLAN
Switch(config)#int f0/3
Switch(config-if)#sw access vlan 20
速端口配置
Switch(config-if)#spanning-tree portfast 路由器配置
Router>en
Router#config
接口地址
Router(config)#int f0/0
Router(config-if)#ip add 10.0.0.2 255.255.255.0
Router(config-if)#no sh
Router(config)#int f0/1
Router(config-if)#ip add 202.106.0.1 255.255.255.0
Router(config-if)#no sh
OSPF动态
Router(config)#router ospf 1
Router(config-router)#router-id 2.2.2.2
Router(config-router)#network 10.0.0.0 0.0.0.255 area 0
Router(config-router)#network 202.106.0.0 0.0.0.255 area 0 电脑配置
pc0 192.168.10.2 255.255.255.0 192.168.10.1
pc1 192.168.20.2 255.255.255.0 192.168.20.1
pc2 192.168.10.3 255.255.255.0 192.168.10,1
pc3 192.168.20.3 255.255.255.0 192.168.20.1
pc4 202.106.0.2 255.255.255.0 202.106.0.1 测试

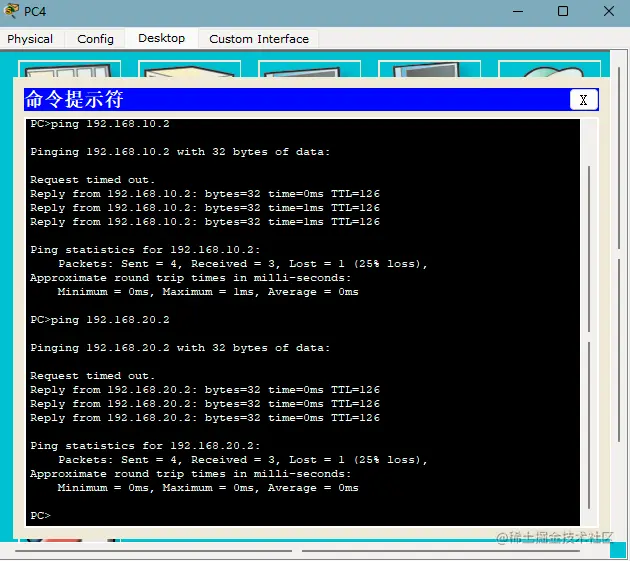

PC4 进行ping 测试 分别ping pc0 pc1
测试成功
