费雪的线性判别分析

1. 缘起

对于线性判别分析的介绍，在网上或者有关书籍中，均能找到不少资料。但是，诸多内容中，未能给予线性判别分析完整地讲解，本文不揣冒昧，斗胆对其中的一部分内容，即费雪的线性判别分析进行整理，权当自己的学习笔记，在这里发布出来，供朋友们参考。

2. 费雪的线性判别分析

英国统计学家费雪（Ronald Fisher）提出的专门为含有两个类别样本的有监督的降维方法，称为“费雪的线性判别分析（Fisher Linear Discriminant Analysis）。

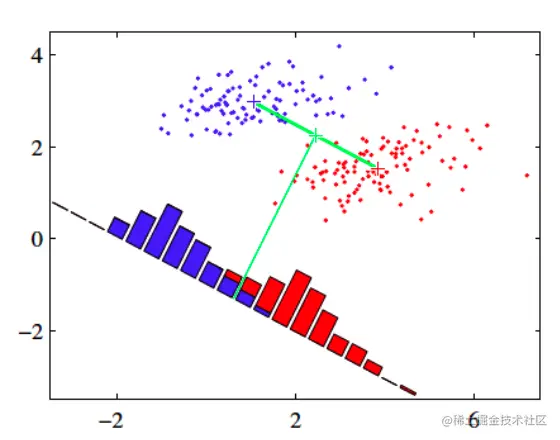

费雪的线性判别分析基本思想是（如图1所示）：

图 1

获得数据在某直线（超平面）上的投影，并同时要求：

• 类内散度最小
• 类间散度最大

多数资料中介绍线性判别分析的时候，都是按照上述费雪所提出的线性判别分析思想讲解的。

本文也首先介绍上述基本思想，而后引申出其他相关问题。

注意：以下内容是以数学推导为主，对此方面如读者有感不足，请参阅：《机器学习数学基础》的书籍或视频课程

2.1 二分类的样本数据

设数据样本 $\{\pmb{x}_1,\cdots,\pmb{x}_n\}\in\mathbb{R}^d$ ，样本大小为 $n$ ，特征数（维数）是 $d$ 。

假设此样本分为两类，类别 $C_1$ ，样本数为 $n_1$ ；类别 $C_2$ ，样本数量为 $n_2$ 。并且 $n=n_1+n_2$ 。

2.2 问题：投影可能重叠

设有一条直线 L ，用单位向量 $\pmb{w}$ （$\begin{Vmatrix}\pmb{w}\end{Vmatrix}^2=\pmb{w}^{\text{T}}\pmb{w}=1$）表示此直线的方向。

若将样本中的任意一个向量 $\pmb{x}$ 向此直线投影，得到投影量 $y\pmb{w}$ ，其中 $y$ 表示投影的大小（长度）。

由于 $\pmb{x}-y\pmb{w}$ 与单位向量 $\pmb{w}$ 正交，即：$\pmb{w}^{\text{T}}(\pmb{x}-y\pmb{w})=0$ ，所以：

故样本中每个样本 $\pmb{x}_1,\cdots,\pmb{x}_n$ 在直线 L 上的投影大小 $y_1,\cdots,y_n$ 为：

将 $\pmb{x}_1,\cdots,\pmb{x}_n$ 所在的空间称为 $x$ 空间，投影 $y_1,\cdots,y_n$ 所在的空间称为 $y$ 空间。

根据（2）式结果，可以得到 $y$ 空间的每个类别样本的投影大小的平均数：

令 $\pmb{m}_j=\frac{1}{n_j}\sum_{i\in C_j}\pmb{x}_i$ （$j=1,2$），代表 $x$ 空间的某个类别的所有样本的平均数向量（样本平均），故（3）式可以继续表示为：

由于可以用均值表示数据的集中趋势$^{[2]}$ ，那么向量 $\pmb{m}_j$ ，就可以作为对应类别的中心的度量。则（4）式即表示将 $x$ 空间的每个类别的样本平均（即该类别的中心，或称“类别中心”），投影到直线 L ，得到了 $y$ 空间上每个类别样本投影的平均数（即 $\hat{m}_j$ ，表示该类别样本投影的中心，或称“类别投影中心”）。

于是得到两个类别投影中心的距离：

（5）式说明，类别投影中心的距离（ $|\hat{m}_2-\hat{m}_1|$ ）等于类别中心的距离（即 $|\pmb{m}_2-\pmb{m}_1|$）的投影 $|\pmb{w}^{\text{T}}(\pmb{m}_2-\pmb{m}_1)|$ 。

数据点与数据点之间的距离，表征了数据的分散程度，统计学中使用方差衡量数据的分散程度 （样本方差： $s^2=\frac{1}{n-1}\sum_{i=1}^n(x_i-\overline{x})^2$ ）$^{[2]}$ 。因此，可以使用 $(\hat{m}_2-\hat{m}_1)^2$ 度量不同类别投影中心的分散程度，并将其命名为类间散度（Between-class scatter），即：

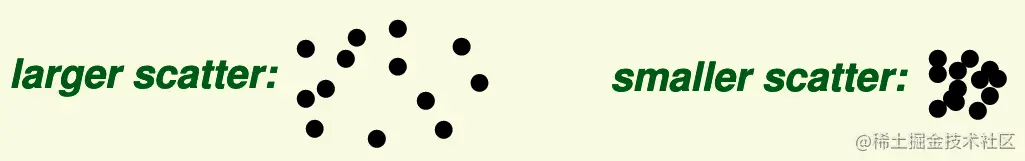

散度与方差有相同的地方，都表示了数据相对平均值的分散程度。图 2 左边表示了散度较大，右边较小。

图 2

根据前述费雪的线性判别基本思想，要找到一条适合的直线，用作样本数据投影，并且要能够满足类间散度最大 ，即找到适合的 $\pmb{w}$ ，使得 $\left(\pmb{w}^{\text{T}}(\pmb{m}_2-\pmb{m}_1)\right)^2$ 最大化。

下面使用拉格朗日乘数法 $^{[3]}$ 解决这个问题，但是，做一下转化，将“最大化”转化为“最小化”，在最大化的表达式前面添加一个负号。

定义拉格朗日函数：

其中 $\lambda$ 是拉格朗日乘数。为了计算极值，必须要计算 $\frac{\partial L}{\partial\pmb{w}}$ ：

要实现（7）是中第一个式子的最小化，须令 $\frac{\partial L}{\partial\pmb{w}}=0$ ，则：

因为 $\frac{1}{\lambda}(\pmb{m}_2-\pmb{m}_1)^{\text{T}}\pmb{w}$ 是数量（标量），所以：

这说明直线 L 的方向与两个类别中心的距离矢量方向平行。

但是，如果按照（11）式的方式确定直线 L 方向，样本的投影有可能出现图 1 所示的重叠现象。

从降维的角度看，假设是将高维数据降到一维，图 1 演示的降维效果并不会有利于后续分类过程。

对此，费雪提出，应该兼顾类别之间和同一类别之内的样本投影的方差：

• 不同类别之间的样本投影的方差越大越好（如以上说明）
• 同一类之内的样本投影的方差越小越好

这样，在直线（或超平面）上的投影，不同的类别投影中心的距离就尽可能大；同一类别之内的样本的投影尽可能聚集在一起。

2.3 费雪准则

前面已经确定，可以用类别的样本数据的平均数表示每个类别的样本数据的中心（即类别中心）：

以下将 $\pmb{m}_j$ 表述为每个类别分别在 $x$ 空间的平均数向量。

在直线 L 上，类别同样中心用的样本投影的平均数表示：

以下将 $\hat{m}_j$ 表述为在 $y$ 空间的平均数。

仿照方差的定义形式，定义 $y$ 空间衡量类别内数据投影相对本类别投影中心的分散程度的量：$y$ 空间类内散度（Within-calss scatter）：

前述（6）式定义了 $y$ 空间的类间散度：

根据费雪的思想，既要实现 $y$ 空间的类间散度最大化，同时又要实现 $y$ 空间的类内散度最小化。也就是实现下述函数最大化：

2.4 散度矩阵

以下分别写出 $x$ 空间的类内、类间散度的矩阵表示形式，分别称为散度矩阵：

• $x$ 空间的每个类的类内散度矩阵：

  $$\pmb{S}_j=\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)(\pmb{x}_i-\pmb{m}_j)^\text{T},\quad(j=1,2)\tag{17}$$

• $x$ 空间整体的类内散度矩阵：

  $$\pmb{S}_W=\pmb{S}_1+\pmb{S}_2\tag{18}$$

• $x$ 空间的类间散度矩阵：

  $$\pmb{S}_B=(\pmb{m}_2-\pmb{m}_1)(\pmb{m}_2-\pmb{m}_1)^\text{T}\tag{19}$$

  其中 $\pmb{m}_{j},(j=1,2)$ 见（12）式。

• $y$ 空间的类内散度：

根据（14）式和（2）、（13）式，$y$ 空间的类内散度 $\hat{s}^2_j$ 等于：

故：

• $y$ 空间的类间散度：

$y$ 空间的类间散度 $(\hat{m}_2-\hat{m}_1)^2$ 等于：

于是，（16）式的费雪准则，可以用（21）式和（22）式的结果表示为：

由（17）和（18）式可知，$\pmb{S}_W$ 是半正定矩阵，如果样本大小 $n$ 大于维数 $d$ （这种情况比较常见），则 $\pmb{S}_W$ 一般为正定，且可逆。

由（19）式可知，$\pmb{S}_B$ 是半正定矩阵，若 $\pmb{m}_2\ne\pmb{m}_1$ ，则 $\text{rank}\pmb{S}_B=1$ 。

2.5 最优化问题求解

对（23）式的最大化求解，可以有多种方法：

• 法1：直接计算 $\frac{\partial J}{\partial\pmb{w}}=0$ 求解
• 法2：用线性代数方法：因为（23）式也称为广义瑞利商，故可以根据冠以特征值求解
• 法3：拉格朗日乘数法：参考资料 [1] 中使用的这个方法，但推导过程不详细。

法1：

最直接的思路：

所以，得到（以下使用了矩阵导数，请见参考资料 [2] ）：

上式两侧同时除以 $\pmb{w}^\text{T}\pmb{S}_W\pmb{w}$ ，得：

对（26）式最后结果等号两边同时左乘 $\pmb{S}^{-1}_W$ （其中 $J$ 是数量（标量）函数，见（23）式），得：

又因为上式中的 $(\pmb{m}_2-\pmb{m}_1)^\text{T}\pmb{w}$ 是数量（标量），故令：$c=(\pmb{m}_2-\pmb{m}_1)^\text{T}\pmb{w}$ ，则（27）式进一步写成：

由此，可知：直线 L 的方向 $\pmb{w}$ 满足：

此时能够实现费雪准则的要求，即 $J(\pmb{w})$ 最大化。

这样，就找到了最佳投影的直线（或超平面），从而实现了最佳降维的目的。

法2$^{[6]}$：

由（18）和（19）式可知，$\pmb{S}_B^\text{T}=\pmb{S}_B$ 、$\pmb{S}_W^\text{T}=\pmb{S}_W$ ，即 $\pmb{S}_B$ 和 $\pmb{S}_W$ 都是实对称矩阵，亦即厄米矩阵，故（23）式可以看做广义瑞利商$^{[4]}$ 。

从而对 $J(\pmb{w})$ 的最大化问题，等价于广义特征值问题$^{[4]}$，如下述方程：

因为 $\pmb{S}_W$ 可逆，故：

又因为 $\pmb{S}_W^{-1}$ 和 $\pmb{S}_B$ 都是半正定矩阵，所以 $\pmb{S}_W^{-1}\pmb{S}_B$ 的特征值 $\lambda$ 是非负数，则特征向量 $\pmb{w}$ 是实特征向量。

于是，可以对（30）式等号两边同时左乘 $\pmb{w}^\text{T}$ ，得：

将（32）式代入到（23）式，可得：

由此可知，只要找出最大的特征值，即可得到 $J(\pmb{w})$ 的最大值。

又因为 $\text{rank}(\pmb{S}_W^{-1}\pmb{S}_B)=\text{rank}\pmb{S}_B=1$ ，则说明（31）式中的 $\pmb{S}_W^{-1}\pmb{S}_B$只有一个大于零的特征值。

将（19）式中的 $\pmb{S}_B$ 代入到（31）式中，得：

上式中的 $(\pmb{m}_2-\pmb{m}_1)^\text{T}\pmb{w}$ 是数量（标量），故令：$c=(\pmb{m}_2-\pmb{m}_1)^\text{T}\pmb{w}$ ，则上式进一步写成：

从而得到与（29）式同样的结论和解释。

法3：

对于（23）式，因为分子分母都有 $\pmb{w}$ ，故 $J(\pmb{w})$ 与 $\pmb{w}$ 的长度无关，可以设 $\pmb{w}^\text{T}\pmb{S}_W\pmb{w}=1$ ，则对（23）式的最大化问题，即转化为$^{[1]}$：

根据拉格朗日乘数法$^{[5]}$：

计算 $\frac{\partial L}{\partial\pmb{w}}$ ：

令：$\frac{\partial L}{\partial\pmb{w}}=0$ ，则：

因为 $\pmb{S}_W$ 可逆，所以有：$\pmb{S}_W^{-1}\pmb{S}_B\pmb{w}=\lambda\pmb{w}$ ，再将（19）式的 $\pmb{S}_B$ 代入此时，得到：

这与（34）式雷同，只不过（40）中的 $\lambda$ 是拉格朗日乘数，但形式一样，故可得：

与（29）同样的结果。

2.6 小结

在以上讨论中，使用三种方法找到了 $\pmb{w}$ 的方向，至此，事实上实现的是数据的降维（注意区别于 PCA），并没有实现对数据属于哪一个类别的“判别分析”——这一点非常重要，有的资料就此为止，未继续阐明如何判断所属类别。

当找到了 $\pmb{w}$ 方向之后，假设有数据 $\pmb{x}$ ，要判断属于哪一个类别，必须还要有阈值 $w_0$ ，即：

• 当 $\pmb{w}^\text{T}\pmb{x}\le-w_0$ 时，$\pmb{x}$ 属于 $C_1$ 类
• 否则，属于 $C_2$ 类

而 $w_0$ 是多少？这在费雪的线性判别分析中并未提及。所以需要进一步探讨。

下面要探讨 $w_0$ 是多少，并进而实现对数据所述类别的判别分析。

3. 计算判别阈值

如果要判别某个样本属于哪一类，必须计算出阈值 $w_0$ ，求解方法有两种：

1. 贝叶斯方法。此方法在另外一篇《线性判别分析》中详解
2. 最小二乘法。此处演示此方法的求解过程

3.1 最小二乘法$^{[6]}$

关于最小二乘法的详细讲解，请阅读参考资料 [2] 的有关章节，在其中对最小二乘法通过多个角度给予了理论和应用的介绍。

将两个类别的线性边界写作：

相应的最小平方误差函数：

其中，$r_i$ 是样本数据的类别标签，即样本类别的真实值。若 $i\in C_1$ ，则 $r_i$ 为正例，否则为负例，不妨分别假设两个类别的标签分别是：

将（43）式分别对 $w_0$ 和 $\pmb{w}$ 求导：

令（44）式为零，即：

所以：

其中：

• $\frac{1}{n}\sum_{i=1}^n\pmb{x}_i$ 是样本平均值（向量），记作 $\pmb{m}$ ；
• 前述（43-2）式 $r_{i,i\in C_1}=\frac{n}{n_1},r_{i,i\in C_2}=-\frac{n}{n_2}$ ，则 $\frac{1}{n}\sum_{i=1}^nr_i=\frac{1}{n}(n_1\frac{n}{n_1}-n_2\frac{n}{n_2})=0$ 。

所以，（47）最终得：

而对于 $\pmb{w}$ ，在前述最优化求解中，已经得到：$\pmb{w}\propto\pmb{S}^{-1}_W(\pmb{m}_2-\pmb{m}_1)$ ，（如（41）式），又因为 $\pmb{w}$ 的表示的是方向（单位向量），或者说直线的长度不影响边界，故可直接令：

于是，可以用：

作为判别标准。

3.2 检验

若 $\pmb{x}=\pmb{m}_1$ ，很显然，此样本属于 $C_1$ 类，利用（50）式对此结论进行检验：

• 由（18）式知：$\pmb{S}_W^{\text{T}}=\pmb{S}_W\Longrightarrow(\pmb{S}_W^{-1})^\text{T}=\pmb{S}_W^{-1}$
• $\pmb{m}=\frac{1}{n}\sum_{i=1}^n\pmb{x}_i=\frac{1}{n}(n_1\pmb{m}_1+n_2\pmb{m}_2)$

于是，（51）式继续计算如下：

其中的 $\pmb{S}_W^{-1}$ （半）正定。

检验成功。

3.3 用最小二乘法计算 $\pmb{w}$

用最小二乘法能够计算出 $\pmb{w}_0$ ，也可以计算 $\pmb{w}$ 。前面已经计算过了 $\pmb{w}$ 的方向，这里再用最小二乘法计算，作为对此方法的深入理解。

在（45）式中，得到了 $\frac{\partial E}{\partial\pmb{w}}$ ，令它等于零，则可以计算 $\pmb{w}$ ，但是步骤比较繁琐，以下仅供参考。

由（17）式可得：

所以：

令（45）式的 $\frac{\partial E}{\partial\pmb{w}}=0$ ，即：

下面对上式等号左右两边分别计算：

因为 $\left(-\frac{n_1n_2}{n}(\pmb{m}_2-\pmb{m}_1)(\pmb{m}_2-\pmb{m}_1)^\text{T}\pmb{w}-n\right)$ 是数量（标量），所以：

4. 多类别的判别分析$^{[6]}$

前面讨论的问题是基于 2.1 节中数据假设，即二分类问题，如果将上述两个类别下的类内散度和类间散度矩阵推广到多类别，就可以实现多类别的判别分析。

4.1 多类别的类内散度矩阵

（18）式定义了 $x$ 空间两个类别的类内散度矩阵，将其定义方式可以直接推广到多类别的类内散度矩阵：

其中：

• $\pmb{S}_j=\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)(\pmb{x}_i-\pmb{m}_j)^\text{T},\quad{j=1,2,\cdots,k}$ ，
• 且 $\pmb{m}_j=\frac{1}{n_j}\sum_{i\in C_j}\pmb{x}_i\quad{j=1,\cdots,k}$ ，共计有 $k$ 个类别。
• $n=n_1+\cdots+n_k$ 表示总样本数等于每个类别样本数的和。

4.2 多类别的类间散度矩阵

多类别的类间散度矩阵，不能由（19）式直接推广。

令 $\pmb{m}$ 表示 $x$ 空间的全体样本的平均数（向量），即：

对于所有的样本，仿照样本（有偏）方差的定义，可以定义针对 $x$ 空间的所有样本的 Total scatter matrix（参考资料 [1] 中称为“全局散度矩阵”。愚以为，由于此概念是针对当前数据集所有样本而言——依然是抽样所得，如果用“全局”一词，容易引起与“总体”的错误联系，其真正含义是：本数据集所有样本散度矩阵）：

将（60）式进一步写成：

因为：

• 由（58）式可得：$\sum_{j=1}^k\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)(\pmb{x}_i-\pmb{m}_j)^\text{T}=\pmb{S}_W$
• $\sum_{j=1}^k\sum_{i\in C_j}(\pmb{m}_j-\pmb{m})(\pmb{m}_j-\pmb{m})^\text{T}=\sum_{j=1}^kn_j(\pmb{m}_j-\pmb{m})(\pmb{m}_j-\pmb{m})^\text{T}$
• 因为 $\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)=0$ （每个样本与平均数的差求和，结果为 0 ），故得： $\sum_{j=1}^k\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)(\pmb{m}_j-\pmb{m})^\text{T}=\sum_{j=1}^k(\pmb{m}_j-\pmb{m})\sum_{i\in C_j}(\pmb{x}_i-\pmb{m}_j)^\text{T}=0$

所以，（61）式为：

令：

即为多类别的类间散度矩阵。

对于（63）式，如果 $k=2$ ，即为二类别下的类间散度矩阵：

（64）式最终得到的二类别下的类间散度矩阵和（19）式相比，多了系数 $\frac{n_1n_2}{n}$ ，因为它是常数，不会影响对 $J(\pmb{w})$ 最大化求解。

4.3 多类别样本下的费雪准则

假设由 $q$ 个单位向量 $\pmb{w}_1,\cdots,\pmb{w}_q$ 作为 $x$ 空间样本数据 $\pmb{x}\in\mathbb{R}^d$ 投影的超平面（直线）方向，得到：

写成矩阵形式：

其中 $\pmb{W}=\begin{bmatrix}\pmb{w}_1&\cdots&\pmb{w}_q\end{bmatrix}$ 是 $d\times q$ 矩阵。

由此，得到了 $x$ 空间的样本 $\pmb{x}_1,\cdots,\pmb{x}_n$ 投影到 $\pmb{w}_l,(1\le l\le q)$ 上的投影，即得到 $y$ 空间的数据 $\pmb{y}_i,(i=1,\cdots,n)$ ：

仿照 $x$ 空间计算平均值（向量）的方法，计算 $y$ 空间投影数据的平均值：

从而定义 $y$ 空间的类内散度矩阵和类间散度矩阵

将（67）（68）代入到（70），得到：

将（68）（69）带入到（71），得到：

由此，多类别下的费雪准则，其目标函数有两种表示方式：

• 第一种：用矩阵的迹表示

  $$J_1(\pmb{W})=\text{trace}\left(\hat{\pmb{S}}^{-1}_W\hat{\pmb{S}}_B\right)=\text{trace}\left((\pmb{W}^\text{T}\pmb{S}_W\pmb{W})^{-1}(\pmb{W}^\text{T}\pmb{S}_B\pmb{W})\right)\tag{74}$$

• 第二种：用行列式表示

  $$J_2(\pmb{W})=\frac{|\hat{\pmb{S}}_B|}{|\hat{\pmb{S}}_W|}=\frac{|\pmb{W}^\text{T}\pmb{S}_B\pmb{W}|}{|\pmb{W}^\text{T}\pmb{S}_W\pmb{W}|}\tag{75}$$

不论以上哪种形式，最终均可得到如下最优化条件：

由上式得：$\pmb{S}^{-1}_W\pmb{S}_B\pmb{w}_l=\lambda_l\pmb{w}_l$ 。参考（30）式之后的推导，$\lambda_l$ 为广义特征值，$\pmb{w}_l$ 是广义特征向量。以（74）式为例，可得如下结论（详细推导过程，请见参考资料 [7] 中的推导过程）

因特征值非负，故 $q=\text{rank}(\hat{\pmb{S}}^{-1}_W\hat{\pmb{S}}_B)$ 。

又因为 $\hat{\pmb{m}}$ 是 $\hat{\pmb{m}}_1,\cdots,\hat{\pmb{m}}_k$ 的线性组合，故：

故 $q\le k-1$ 。

给定包含 $k\ge2$ 个类别的样本，多类别判别分析所能产生有效线性特征总数最多是 $k-1$ ，即降维的最大特征数。

参考资料

[1]. 周志华. 机器学习. 北京：清华大学出版社

[2]. 齐伟. 机器学习数学基础. 北京：电子工业出版社

[3]. 拉格朗日乘数法

[4]. 广义特征值与极小极大原理。以下为此参考文献部分内容摘抄：

1、定义：设 $\pmb{A}$ 、$\pmb{B}$ 为 $n$ 阶方阵，若存在数 $\lambda$ ，使得方程 $\pmb{Ax}=\lambda\pmb{Bx}$ 存在 非零解，则称 $\lambda$ 为 $\pmb{A}$ 相对于 $\pmb{B}$ 的广义特征值，$\pmb{x}$ 为 $\pmb{A}$ 相对于 $\pmb{B}$ 的属于 广义特征值 $\lambda$ 的特征向量。

• 当 $\pmb{B}＝\pmb{I}$（单位矩阵）时，广义特征值问题退化为标准特征值问题。

• 特征向量是非零的

• 广义特征值的求解

  $(\pmb{A}-\lambda\pmb{B})\pmb{x}=\pmb{0}$ 或者 $( \lambda\pmb{B}-\pmb{A})\pmb{x}=\pmb{0}$

  特征方程：$\text{det}(\pmb{A}-\lambda\pmb{B})=0$

  求得 $\lambda$ 后代回原方程 $\pmb{Ax}=\lambda\pmb{Bx}$ 可求出 $\pmb{x}$

2、等价表述

$\pmb{B}$ 正定，且可逆，即 $\pmb{B}^{-1}$ 存在，则：$\pmb{B}^{-1}\pmb{Ax}=\lambda\pmb{x}$ ，广义特征值问题化为了标准特征值问题。

3、广义瑞丽商

若 $\pmb{A}$、$\pmb{B}$ 为 $n$ 阶厄米矩阵（Hermitian matrix，或译为“艾米尔特矩阵”、“厄米特矩阵”等），且 $\pmb{B}$ 正定，则：

$R(\pmb{x})=\frac{\pmb{x}^\text{H}\pmb{Ax}}{\pmb{x}^\text{H}\pmb{Bx}},(\pmb{x}\ne0)$ 为 $\pmb{A}$ 相对于 $\pmb{B}$ 的瑞丽商。

[5]. 谢文睿，秦州. 机器学习公式详解. 北京：人民邮电出版社

[6]. 线代启示录：费雪的判别分析与线性判别分析
