目录
一、查看芯片手册
led接在P0^1口，高电平亮

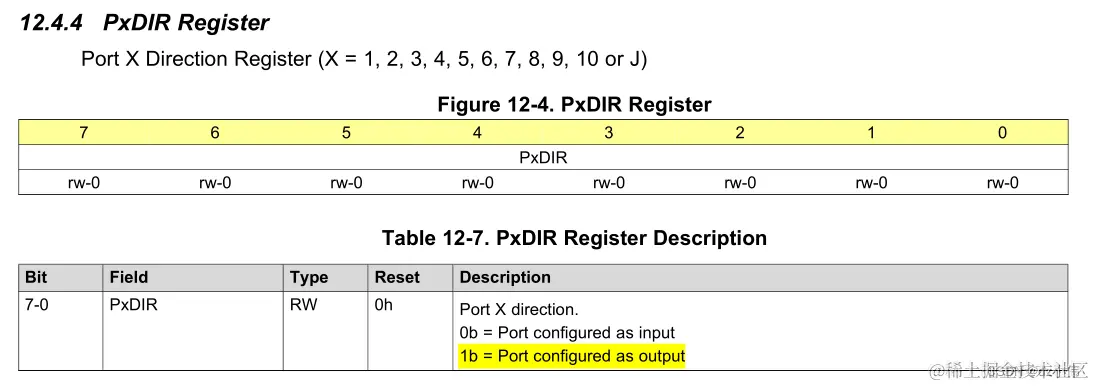

1.1、寄存器DIR
编辑
共8位，对应P1口的8个IO，设置其工作模式，输入输出
输入0，输出1
使用到0口，写入0x01即可

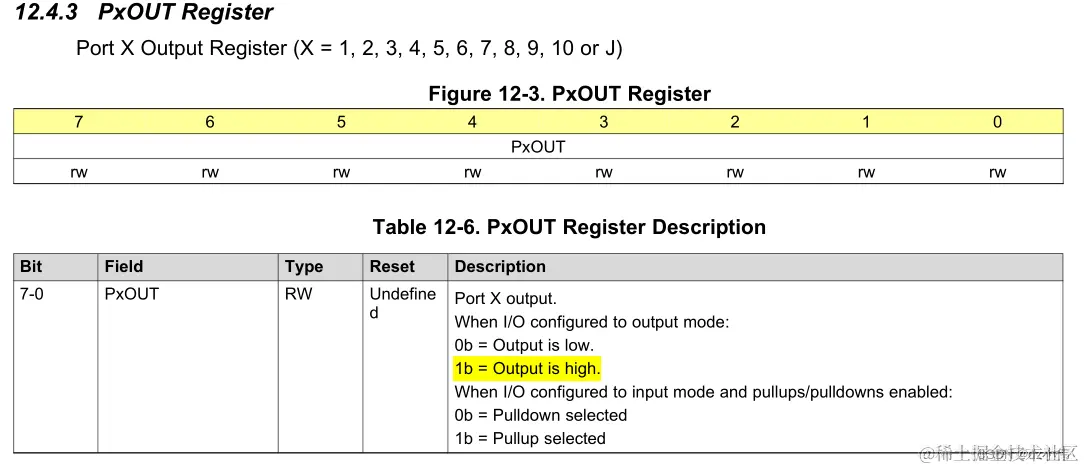

1.2、寄存器OUT
编辑
共8位，对应P1口的8个IO，设置其输出高低电平
低电平0，高电平1
使用到0口，写入0x01即可输出高电平
1.3、寄存器地址
编辑
可以看出P1口的寄存器DIR，OUT地址分别是
P1DIR：0x40004C04
P1OUT：0x40004C02
编辑
可以看出每个寄存器占用2字节空间，也就是16位，我们只使用到了低8位
二、汇编
2.1、用到指令
EXPORT：表明该符号可以被外部模块使用，类似于C中的extern功能。
IMPORT：表明要调用的函数为外部文件定义
STRH：16位数据放入寄存器中
注：写入只能用STRH指令，不能用STR（因为是16位数据，用STR是32，会超出越界）
2.2、完整代码
;主函数入口
main PROC
EXPORT main
;设置P1^0为输出
LDR R4, =0x01
LDR R5, =0x40004C04
STRH R4,[R5]
ENDP
;led闪烁
led PROC
;打开LED，输出高电平，并延时
LDR R4, =0x01
LDR R5, =0x40004C02
STRH R4,[R5]
LDR R0, =delay
BLX R0
;关闭LED，输出低电平，并延时
LDR R4, =0x00
LDR R5, =0x40004C02
STRH R4,[R5]
LDR R0, =delay
BLX R0
;跳转回LED函数，实现循环
B led
ENDP
;延时函数
delay PROC
LDR R2, =500000
LDR R3, =0x0
ENDP
delay_loop PROC
SUB R2, R2, #1 ;每次R2减一
CMP R2, R3 ;比较
BNE delay_loop ;不相等，跳转回delay_loop
BX LR ;函数调用返回
ENDP
三、c语言

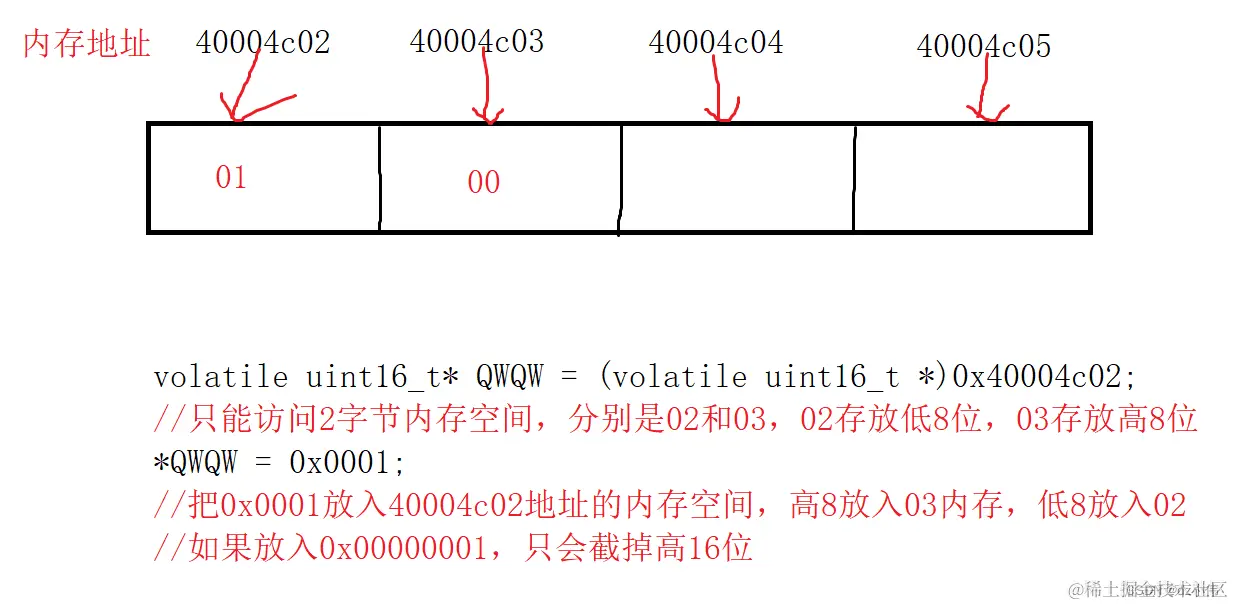

地址是32位，存储是16位
所以指针类型也必须是16位的，32位会越界访问（导致程序不能正常运行）
一个指针变量占用4字节内存空间（无论是什么类型的指针变量都是4，类型只决定可以访问的内存空间是多少字节，例如：char*只能访问1字节内存，int*访问4个连续的内存空间4字节）
每一个地址空间是1字节内存单元
编辑
int main(void)
{
volatile uint32_t i;
volatile uint16_t* QWQW = (volatile uint16_t *)0x40004c02;
volatile uint16_t* QWQW1 = (volatile uint16_t *)0x40004c04;
*QWQW1=0x01;//设置为输出
while(1)
{
*QWQW = 0x01; //点亮
for(i=100000; i>0; i--);//延时
*QWQW = 0x00; //熄灭
for(i=100000; i>0; i--);
}
}

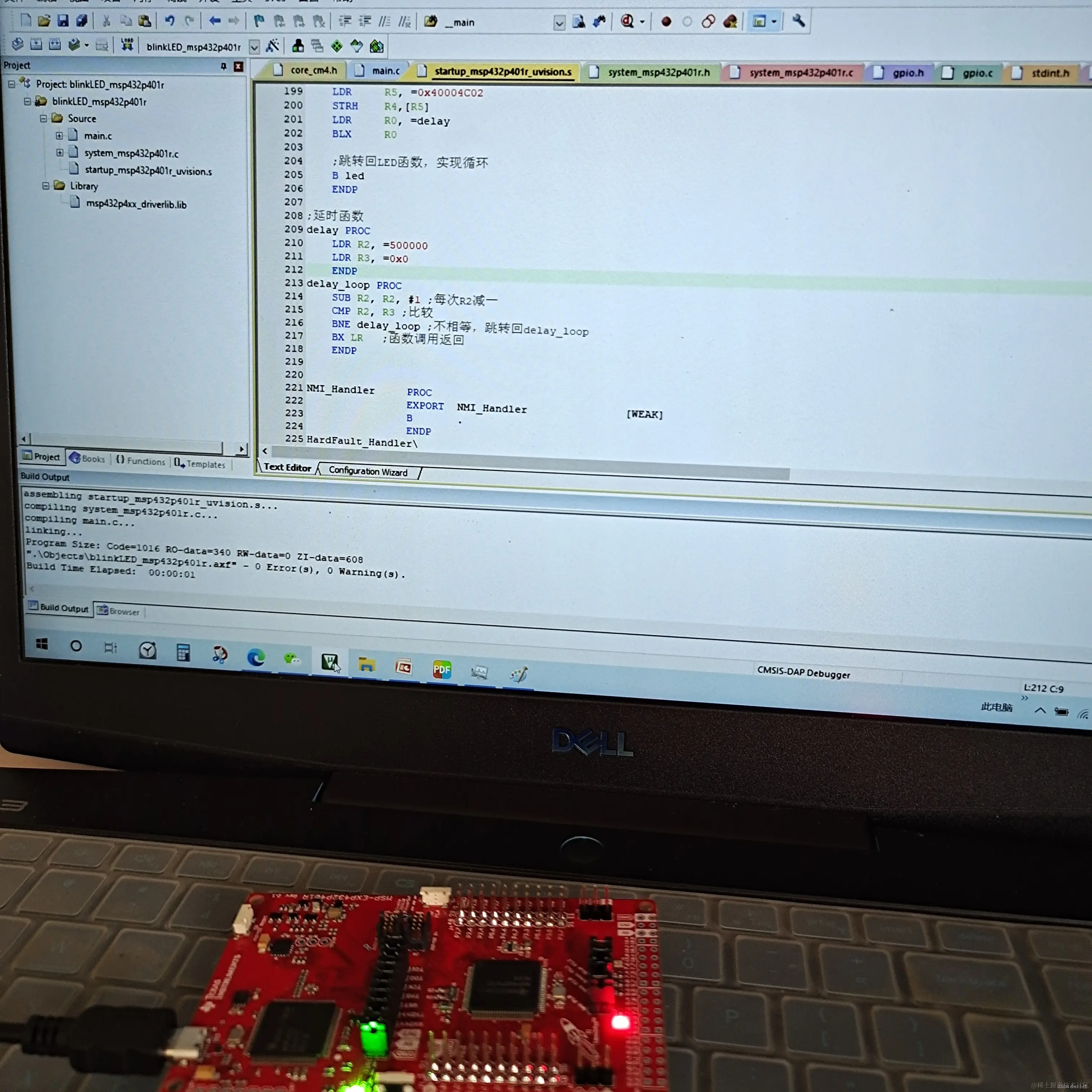

编辑
