前言

本章将会复习网络高级应用中的DHCP中继加实验。

一.知识点总结

三层交换技术

单臂缺点

不够灵活，单点压力大，严重浪费资源

传统mls和cef快速转发技术

   传统 mls: 一次路由多次交换
   cef 快速转发(邻接关系表 FIB表)

三层的配置

  开启路由功能 ip routing
  和路由器相连的接口配地址，no sw   ip add
  和交换机相连的接口配置中继链路 sw tr en do    sw mo tr
  创建vlan 配置vlan地址

dhcp 中继配置

  作用：帮助dhcp 服务器为不同vlan分配地址，
  配置:ip helper-address dhcp服务器地址

二.DHCP中继实验

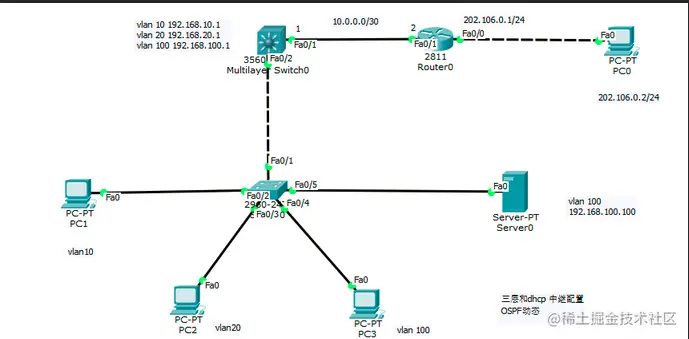

图片.png 实验要求

配置三层交换
DHCP中继
OSPF动态
全网通

实验命令

三层交换机上的配置

配置与路由器相连的接口地址

Switch(config)#ip routing ------>开启路由功能

Switch(config)#int f0/1

Switch(config-if)#no sw ------->关闭交换功能

Switch(config-if)#ip add 10.0.0.1 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#exit

添加VLAN

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 100

配置DHCP中继

Switch(config-vlan)#int vlan 10

Switch(config-if)#ip helper-address 192.168.100.100

Switch(config)#int vlan 20

Switch(config-if)#ip helper-address 192.168.100.100

Switch(config)#int vlan 100

Switch(config-if)#ip helper-address 192.168.100.100

配置vlan地址

Switch(config)#int vlan 10

Switch(config-if)#ip add 192.168.10.1 255.255.255.0

Switch(config-if)#no sh

Switch(config)#int vlan 20

Switch(config-if)#ip add 192.168.20.1 255.255.255.0

Switch(config-if)#no sh

Switch(config)#int vlan 100

Switch(config-if)#ip add 192.168.100.1 255.255.255.0

Switch(config-if)#no sh

配置OSPF动态

Switch(config)#router ospf 1

Switch(config-router)#router-id 1.1.1.1

Switch(config-router)#network 192.168.10.0 0.0.0.3 area 0

Switch(config-router)#network 192.168.20.0 0.0.0.255 area 0

Switch(config-router)#network 192.168.100.0 0.0.0.255 area 0 交换机上的配置

与三层连接到接口配置trunk

Switch(config)#int f0/1

Switch(config-if)#sw mo tr

加VLAN

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#vlan 100

接口加VLAN

Switch(config)#int f0/2

Switch(config-if)#sw ac vlan 10

Switch(config-if)#exit

Switch(config)#int f0/3

Switch(config-if)#sw ac vlan 20

Switch(config-if)#exit

Switch(config)#int f0/4

Switch(config-if)#sw ac vlan 100

Switch(config-if)#exit

Switch(config)#int f0/5

Switch(config-if)#sw ac vlan 100 路由器上的配置

配置接口地址

Router(config)#int f0/1

Router(config-if)#ip add 10.0.0.2 255.255.255.252

Router(config-if)#no sh

Router(config-if)#int f0/0

Router(config-if)#ip add 202.106.0.1 255.255.255.0

Router(config-if)#no sh

OSPF配置

Router(config)#router ospf 1

Router(config-router)#router-id 2.2.2.2

Router(config-router)#network 10.0.0.0 0.0.0.3 area 0

Router(config-router)#network 202.106.0.0 0.0.0.255 area 0 电脑与DHCP服务配置

电脑配置PC0：IP：202.106.0.2 子网：255.255.255.0 网关：202.106.0.1

DHCP服务器地址配置：IP：192.168.100.100 子网：255.255.255.0 网关：192.168.100.1 DHCP服务配置

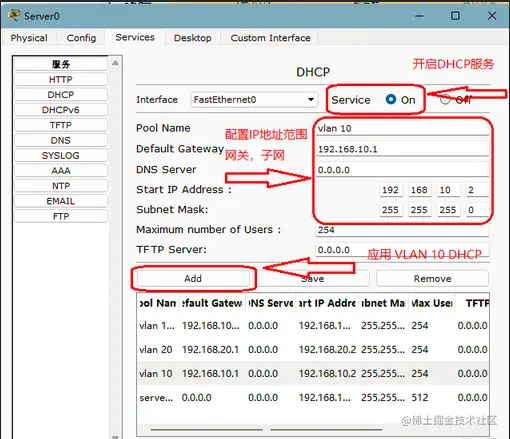

VLAN10 DHCP配置

图片.png VLAN 20 DHCP配置


VLAN 100 DHCP配置
