Zabbix：分布式监控平台与自定义监控模板

清香西北风
369 阅读11分钟

一、zabbix监控系统概述

zabbix 是什么？

  • zabbix 是一个基于 Web 界面的提供分布式系统监视以及网络监视功能的企业级的开源解决方案。
  • zabbix 能监视各种网络参数，保证服务器系统的安全运营；并提供灵活的通知机制以让系统管理员快速定位/解决存在的各种问题。
  • zabbix 由 2 部分构成，zabbix server 与可选组件 zabbix agent。通过 C/S 模式采集数据，通过 B/S 模式在 Web 端展示和配置。
  • zabbix server 可以通过 SNMP，zabbix agent，ping，端口监视等方法提供对远程服务器/网络状态的监视，数据收集等功能， 它可以运行在 Linux 等平台上。
  • zabbix agent 需要安装在被监视的目标服务器上，它主要完成对硬件信息或与操作系统有关的内存，CPU 等信息的收集。

zabbix的主要特点

  • 安装与配置简单，学习成本低
  • 支持多语言（包括中文）
  • 免费开源
  • 自动发现服务器与网络设备
  • 分布式监视以及WEB集中管理功能
  • 可以无agent监视
  • 用户安全认证和柔软的授权方式
  • 通过WEB界面设置或查看监视结果
  • email等通知功能

zabbix的主要功能

  • CPU负荷
  • 内存使用
  • 磁盘使用
  • 网络状况
  • 端口监视
  • 日志监视

zabbix 监控原理：

zabbix agent安装在被监控的主机上，zabbix agent负责定期收集客户端本地各项数据，并发送至 zabbix server 端，zabbix server 收到数据后，将数据存储到数据库中，用户基于 Zabbix WEB 可以看到数据在前端展现图像。当 zabbix 监控某个具体的项目， 该项目会设置一个触发器阈值，当被监控的指标超过该触发器设定的阈值，会进行一些必要的动作，动作包括：发送信息（邮件、微信、短信）、发送命令（shell 命令、reboot、restart、install 等）。

zabbix常见的五个系统

  • zabbix 监控部署在系统中，包含常见的五个程序: zabbix_server、zabbix_agent、zabbix_proxy、zabbix_get、zabbix_sender 等。

    • zabbix server：zabbix 服务端守护进程，其中 zabbix_agent、zabbix_get、zabbix_sender、zabbix_proxy 的数据最终都提交给 zabbix server;
    • zabbix agent：客户端守护进程，负责收集客户端数据，例如:收集 CPU 负载、内存、硬盘使用情况等;
    • zabbix proxy：zabbix 分布式代理守护进程，通常大于 500 台主机，需要进行分布式监控架构部署;
    • zabbix get：zabbix 数据接收工具，单独使用的命令，通常在 server 或者 proxy 端执行获取远程客户端信息的命令;
    • zabbix sender：zabbix 数据发送工具，用户发送数据给 server 或 proxy 端，通常用户耗时比较长的检查。

zabbix端口号

  • zabbix服务端zabbix_server 默认使用10051 端口。
  • 客户端zabbix_agent2 默认使用10050 端口。

二、配置zabbix

zabbix-server | 192.168.37.134

zabbix-agent | 192.168.37.133

1、部署 zabbix 服务端

##1、关闭防火墙，修改主机名
systemctl disable --now firewalld
setenforce 0
hostnamectl set-hostname zbx-server
su
​
##2、获取 zabbix 的下载源
rpm -ivh https://mirrors.aliyun.com/zabbix/zabbix/5.0/rhel/7/x86_64/zabbix-release-5.0-1.el7.noarch.rpm
​
##3、更换 zabbix.repo 为阿里源，安装zabbix-server-mysql和zabbix-agent
cd /etc/yum.repos.d
sed -i 's#http://repo.zabbix.com#https://mirrors.aliyun.com/zabbix#' zabbix.repo
​
yum clean all && yum makecache
​
yum install -y zabbix-server-mysql zabbix-agent
​
#安装SCL（Software Collections），便于后续安装高版本的 php默认 yum 安装的 php 版本为 5.4，
版本过低，zabbix 5.0 版本对 php 版本最低要 7.2.0 版本。SCL 以使得在同一台机器上使用多个版本
的软件，而又不会影响整个系统的依赖环境。软件包会安装在 /etc/opt/rh 目录下。
yum install -y centos-release-scl

#此处可能会出现安装不上的情况，需将系统自带的repo文件放到yum.repos.d文件夹内，详见，下面第一张图
​
##4、修改 zabbix-front 前端源，安装 zabbix 前端环境到 scl 环境下
vim /etc/yum.repos.d/zabbix.repo
......
[zabbix-frontend]
......
enabled=1          #开启安装源
......
​
yum install -y zabbix-web-mysql-scl zabbix-apache-conf-scl   #安装zabbix前端环境到 scl 环境下
​
##5、安装 zabbix 所需的数据库
yum install -y mariadb-server mariadb
​
systemctl enable --now mariadb    #将数据库设置为开机自启，并立即启动

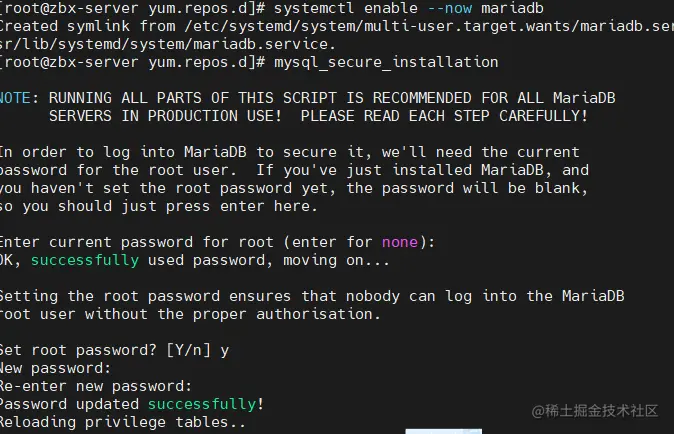

mysql_secure_installation         #初始化数据库，并设置密码，如 1234
​

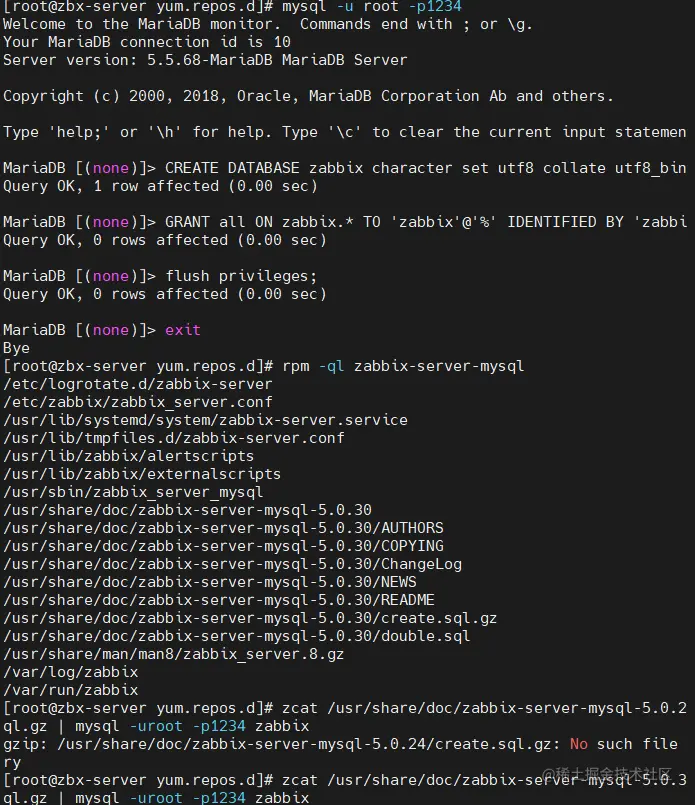

##6、添加数据库用户，以及 zabbix 所需的数据库信息
mysql -u root -p1234     #登录数据库
​
CREATE DATABASE zabbix character set utf8 collate utf8_bin;    #设置utf8字符集
GRANT all ON zabbix.* TO 'zabbix'@'%' IDENTIFIED BY 'zabbix'; #创建并授权用户，使得zabbix可以访问数据库
flush privileges;   #刷新权限
​
#查询已安装的zabbix-server-mysql的文件列表，找到 sql.gz 文件的位置
rpm -ql zabbix-server-mysql
 ​

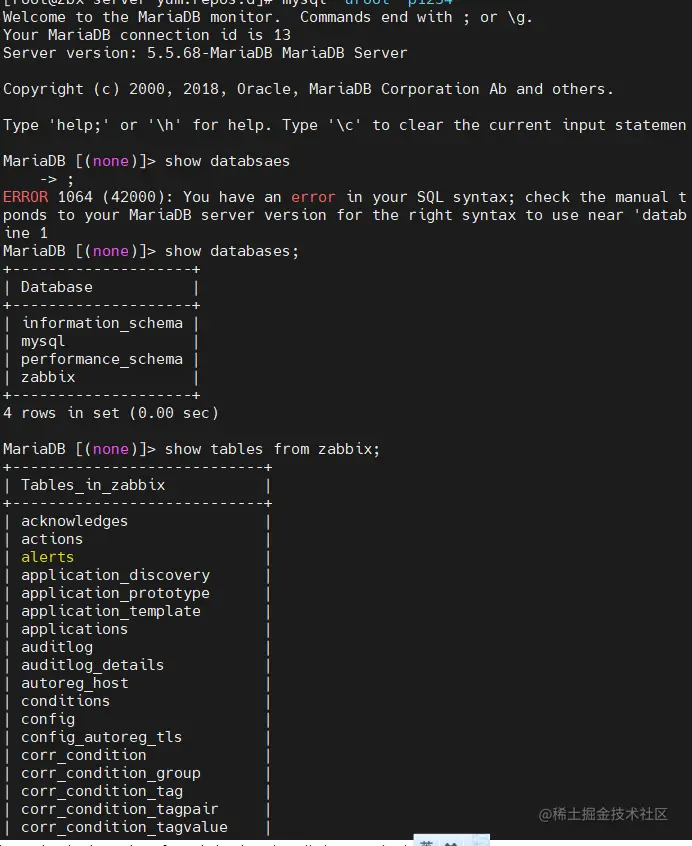

#导入数据库信息，使用zcat将sql.gz文件导入数据库
zcat /usr/share/doc/zabbix-server-mysql-5.0.25/create.sql.gz | mysql -uroot -pabc123 zabbix      #导入sql.gz文件
​
##7、修改 zabbix-server 配置文件，修改数据库的密码
vim /etc/zabbix/zabbix_server.conf
......
DBPassword=zabbix     #124行，取消注释，指定 zabbix 数据库的密码，DBPassword的值是数据库授权zabbix用户的密码。
​
##8、修改 zabbix 的 php 配置文件
vim /etc/opt/rh/rh-php72/php-fpm.d/zabbix.conf
......
php_value[date.timezone] = Asia/Shanghai        #25行，取消注释，修改时区
​

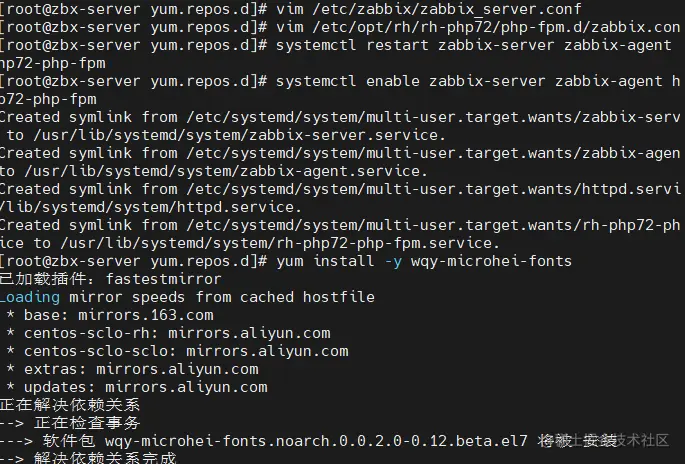

##9、启动 zabbix 相关服务
systemctl restart zabbix-server zabbix-agent httpd rh-php72-php-fpm
systemctl enable zabbix-server zabbix-agent httpd rh-php72-php-fpm
netstat -natp | grep zabbix
 ​

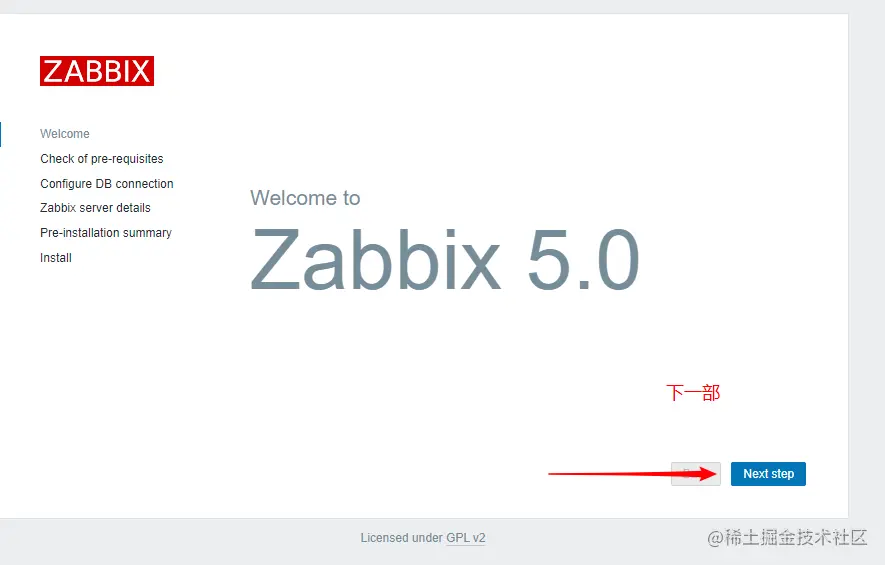

##10、浏览器访问
浏览器访问：http://192.168.37.134/zabbix

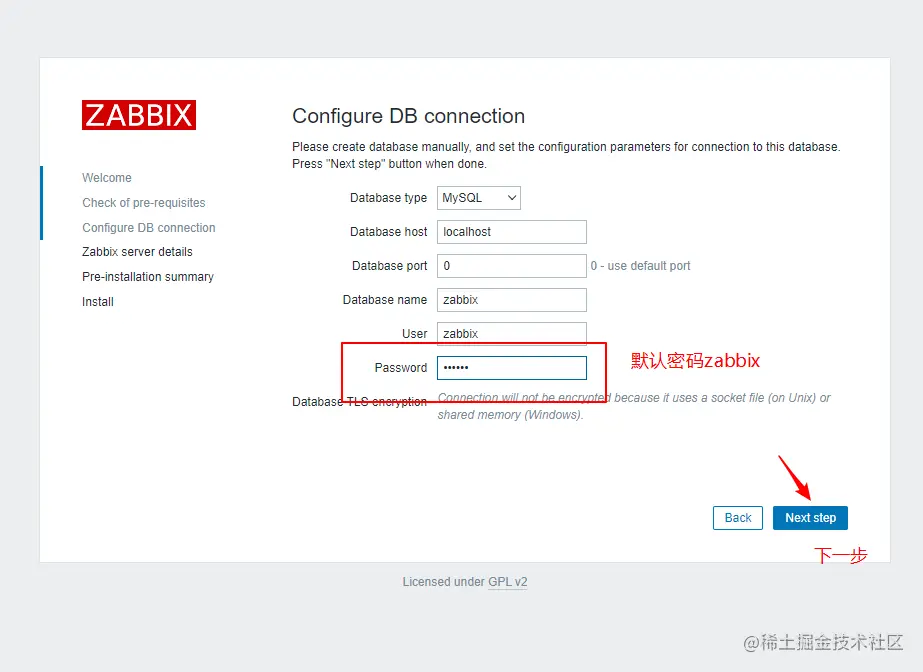

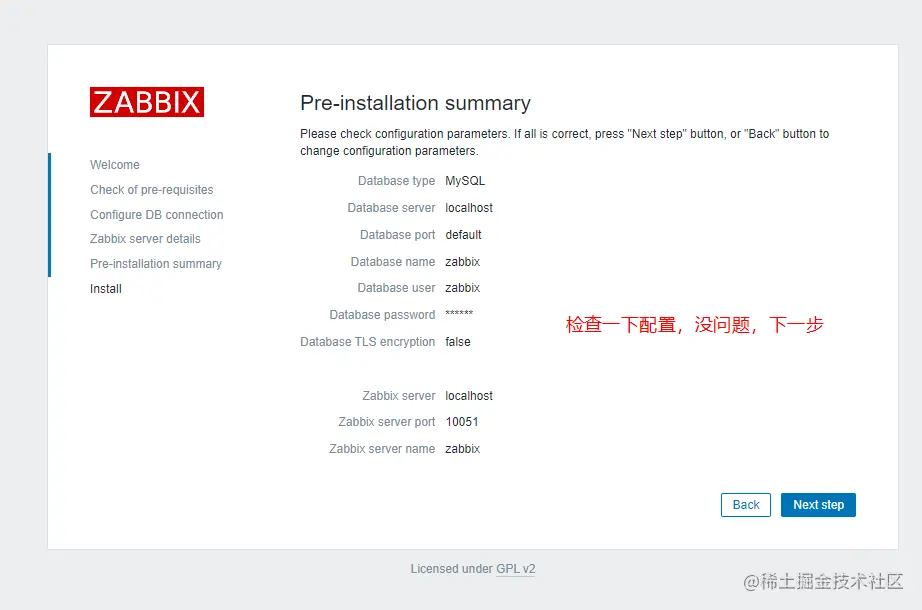

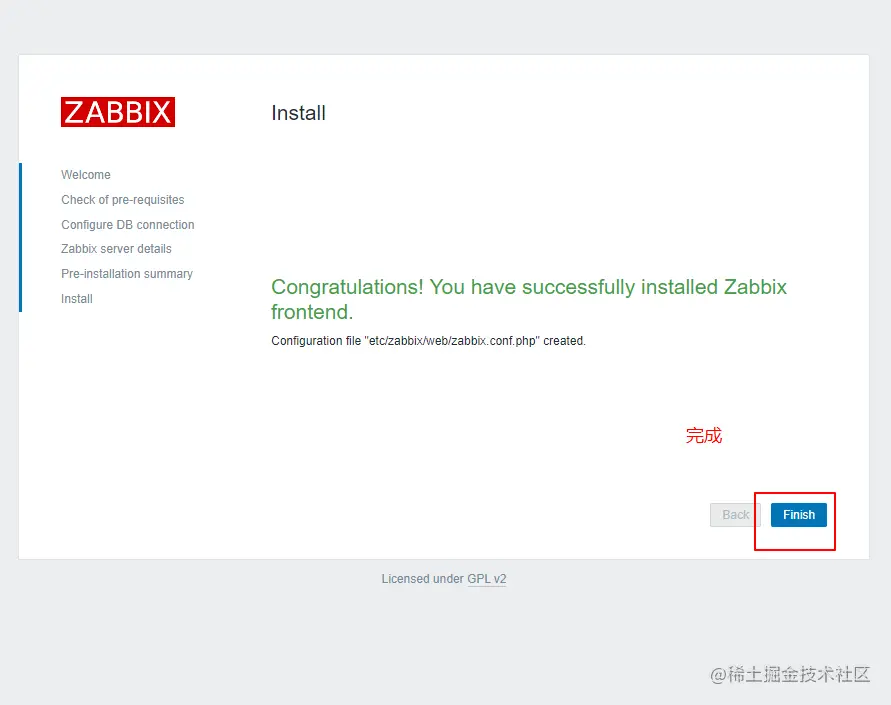

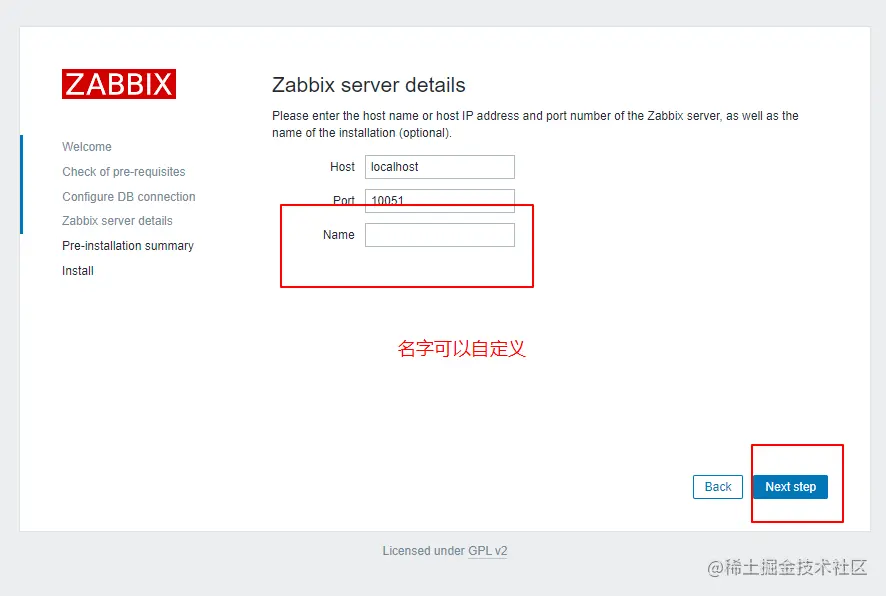

点击下一步，设置数据库的密码 zabbix

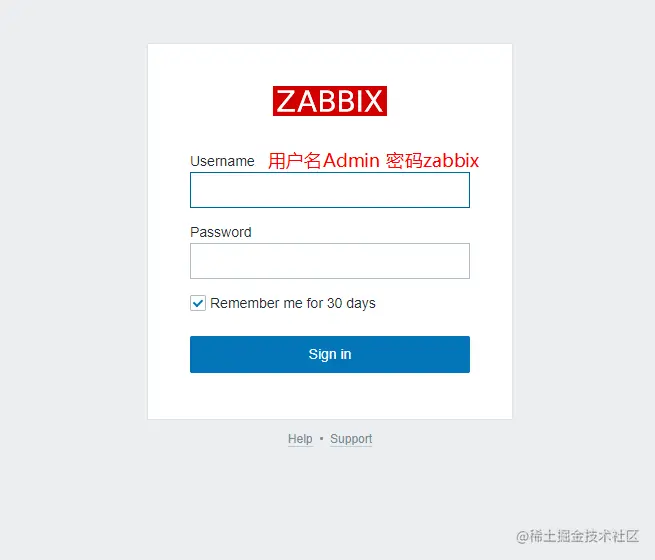

安装完成后，默认的登录账号和密码为：Admin/zabbix

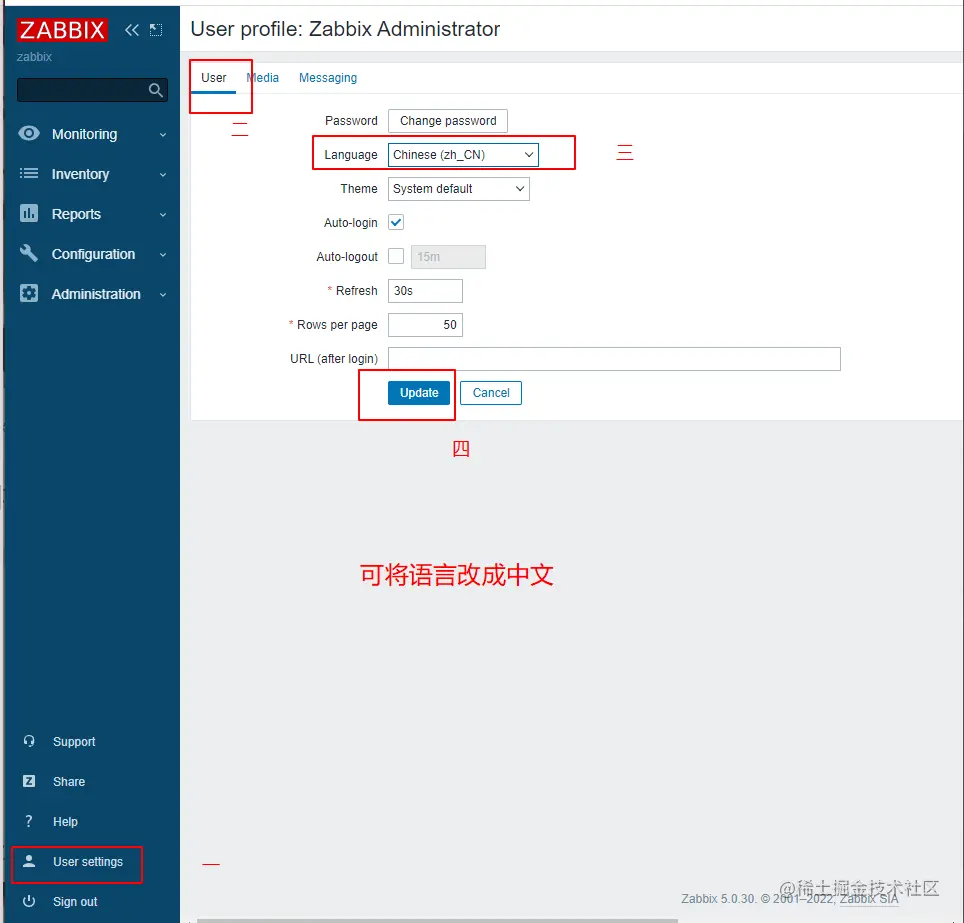

设置文件界面：点击左边菜单栏的【User settings】，【Language】选择 Chinese(zh_CN)，再点击 Update 更新。
 ​

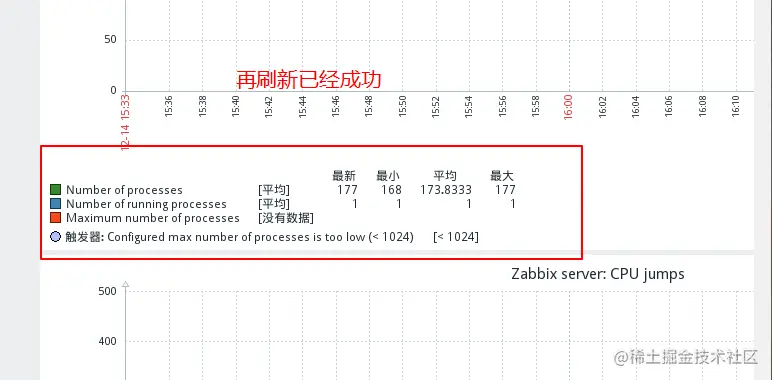

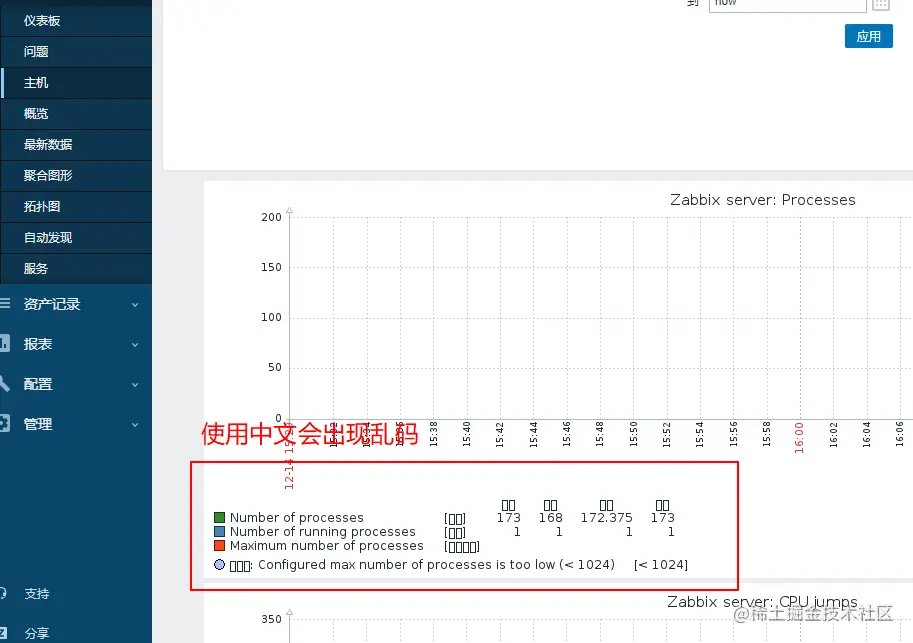

##11、解决 zabbix-server Web页面中文乱码问题

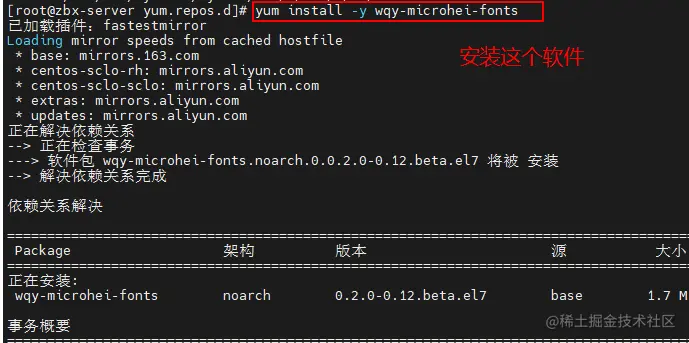

yum install -y wqy-microhei-fonts
 ​
\cp -f /usr/share/fonts/wqy-microhei/wqy-microhei.ttc /usr/share/fonts/dejavu/DejaVuSans.ttf

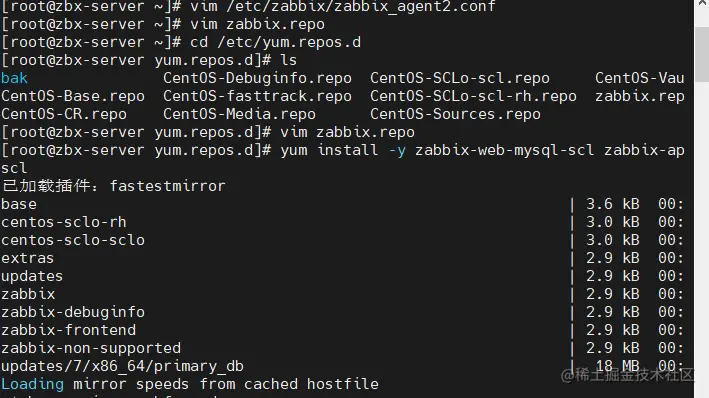

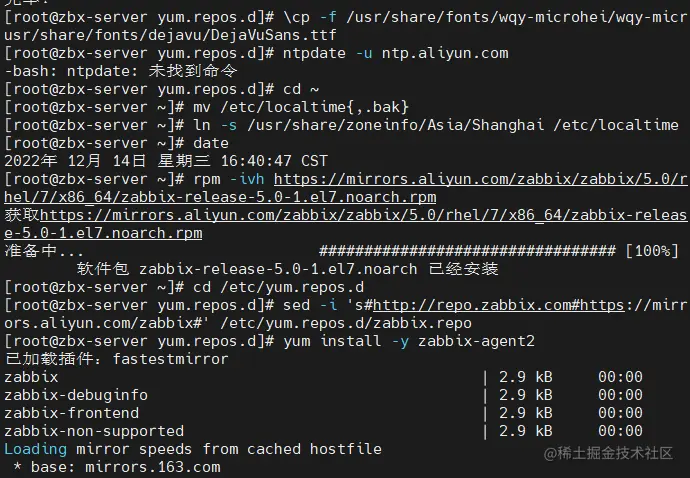

yumbei.png 黑屏部分1~9： s1.png







s8.png 白屏部分：10~11













2、部署zabbix 客户端

zabbix 服务端 zabbix_server 默认使用 10051 端口，客户端 zabbix_agent2 默认使用 10050 端口。

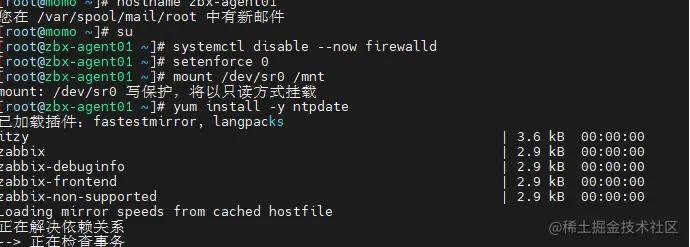

 ##1、关闭防火墙，修改主机名
 systemctl disable --now firewalld
 setenforce 0
 hostnamectl set-hostname zbx-agent01
 su
 ​
 ##2、服务端和客户端都配置时间同步，使用阿里云的时钟源
 yum install -y ntpdate
 ntpdate -u ntp.aliyun.com
 ​
 ##3、客户端配置时区，与服务器保持一致
 mv /etc/localtime{,.bak}
 ln -s /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
 ​
 date
 ​

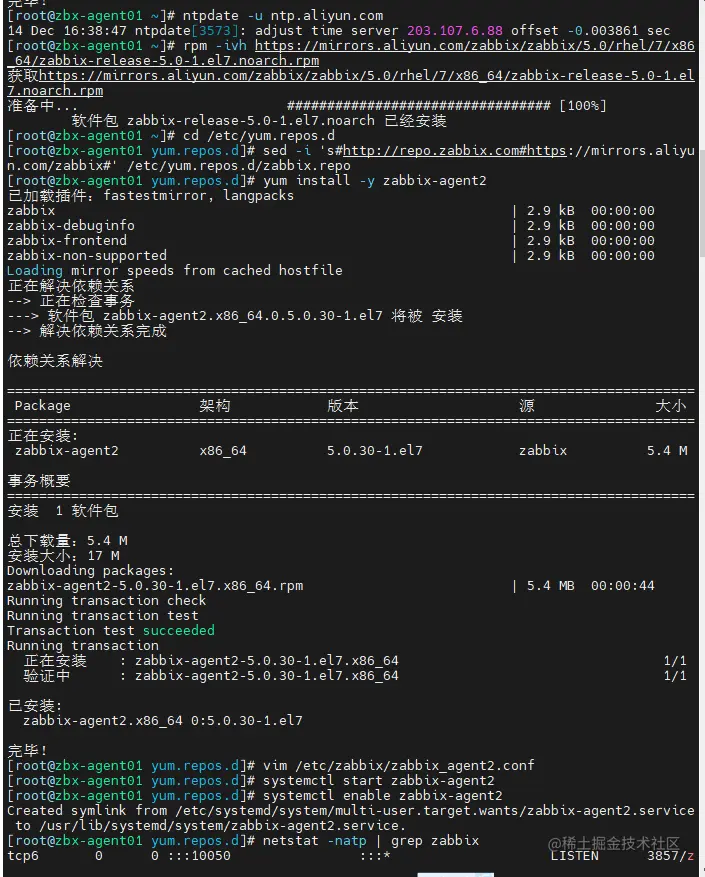

 ##4、设置 zabbix 的下载源，安装 zabbix-agent2
 rpm -ivh https://mirrors.aliyun.com/zabbix/zabbix/5.0/rhel/7/x86_64/zabbix-release-5.0-1.el7.noarch.rpm
 ​
 cd /etc/yum.repos.d
 sed -i 's#http://repo.zabbix.com#https://mirrors.aliyun.com/zabbix#'  /etc/yum.repos.d/zabbix.repo
 ​
 yum install -y zabbix-agent2
 ​
 ##5、修改 agent2 配置文件
 vim /etc/zabbix/zabbix_agent2.conf
 ......
 Server=192.168.37.134            #80行，指定 zabbix 服务端的 IP 地址
 ServerActive=192.168.37.134      #120行，指定 zabbix 服务端的 IP 地址
 Hostname=zbx-agent01            #131行，指定当前 zabbix 客户端的主机名
 ​
 ##6、启动 zabbix-agent2
 systemctl start zabbix-agent2
 systemctl enable zabbix-agent2
 ​
 netstat -natp | grep zabbix
 tcp6       0      0 :::10050                :::*              LISTEN      4381/zabbix_agent2
 ​
 ​

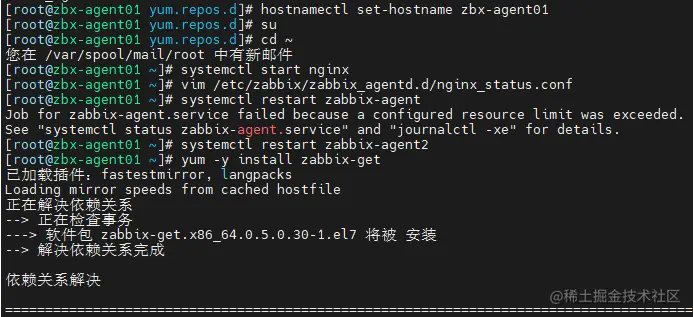

 ##7、在服务端验证 zabbix-agent2 的连通性

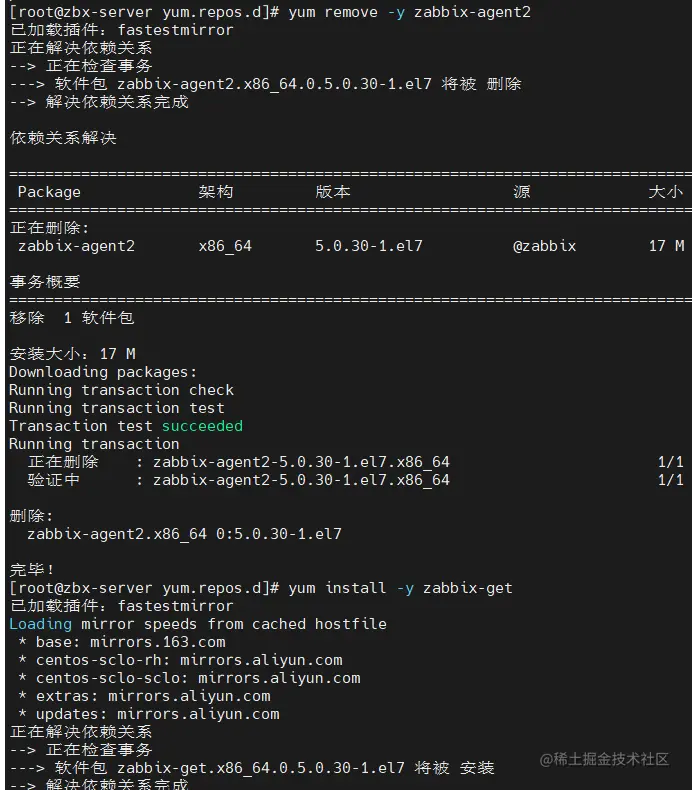

 yum install -y zabbix-get    #服务端，安装 zabbix 主动获取数据的命令，get指令
 ​
 zabbix_get -s '192.168.37.133' -p 10050 -k 'agent.ping'
 1              #服务端对客户端进行连通性测试，返回1表示连通
 ​
 zabbix_get -s '192.168.37.133' -p 10050 -k 'system.hostname'
 zbx-agent01     #返回客户端的主机名说明正常连通

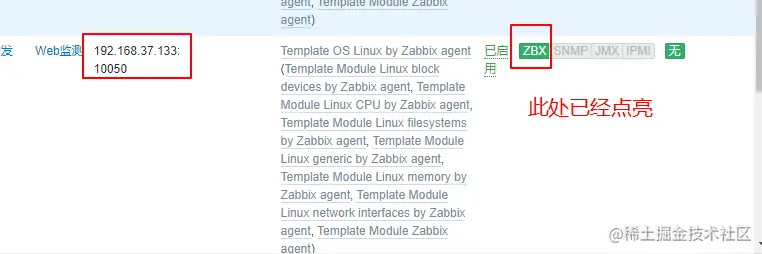

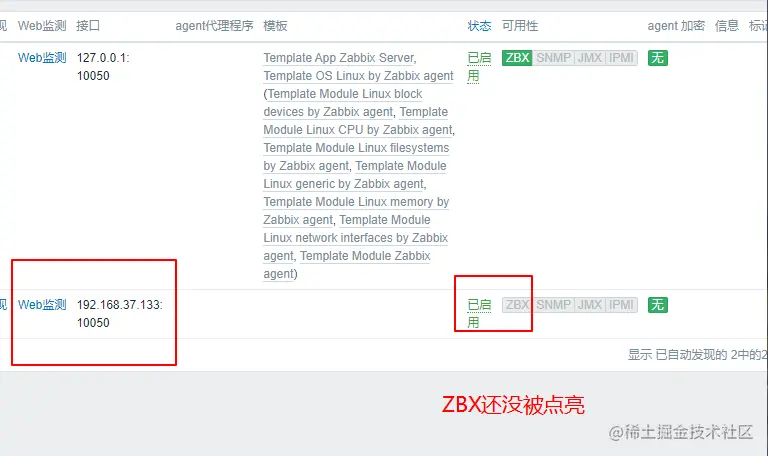

3、在 Web 页面中添加 agent 主机

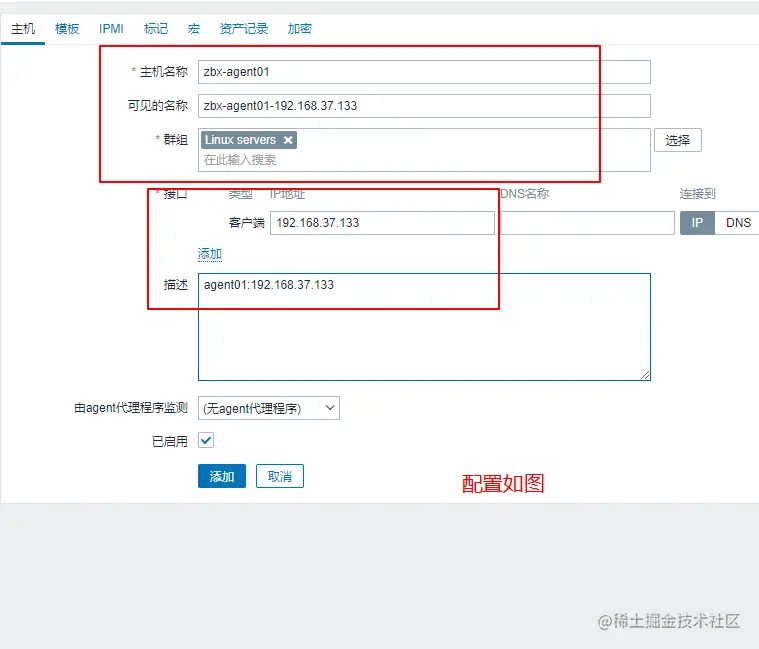

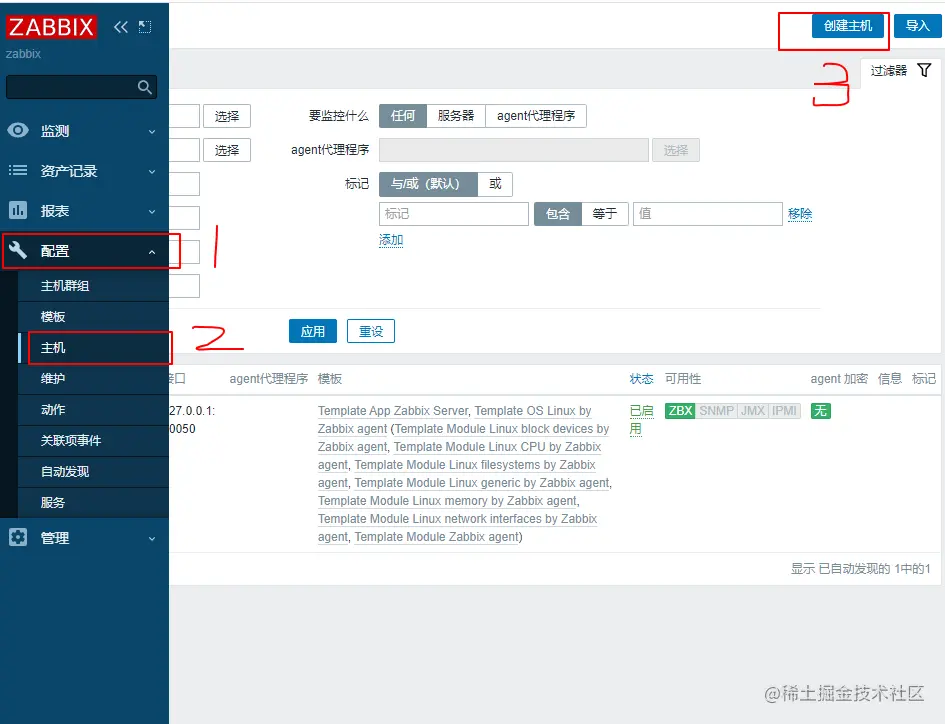

 1.点击左边菜单栏【配置】中的【主机】，点击【创建主机】
 【主机名称】设置成 zbx-agent01
 【可见的名称】设置成 zbx-agent01-192.168.37.133
 【群组】选择 Linux server
 【Interfaces】的【IP地址】设置成 192.168.37.133
 ​

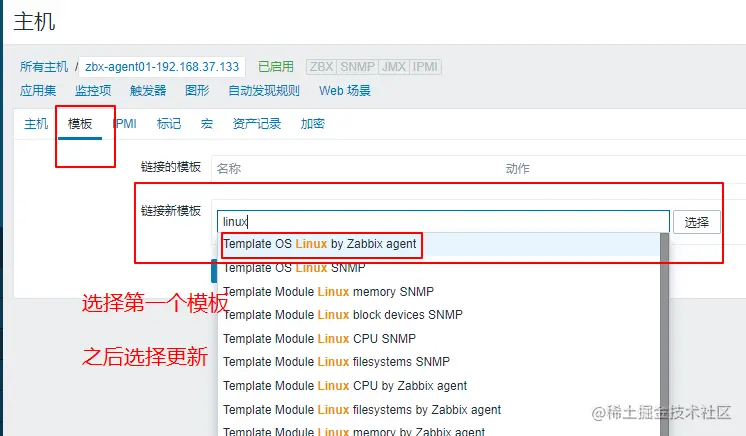

 2.再点击上方菜单栏【模板】
 【Link new tamplates】搜索 Linux ，选择 Template OS Linux by Zabbix agent
 点击 【添加】










三、创建自定义监控模板

1、网下载监控模板

zabbix监控模板大全：

www.zabbix.com/integration…

2、自定义监控模板

案例：自定义监控客户端服务器登录的人数

需求：监控客户端的登录人数，超过 3 个就发出报警信息

在客户端创建自定义 key

#在客户端创建自定义 key
1.明确需要执行的 linux 命令
who | wc -l
​
2.客户端，创建 zabbix 的监控项配置文件，用于自定义 key
vim /etc/zabbix/zabbix_agent2.conf   #查看agent2 配置文件
##268行，可以将自定义的监控项配置文件创建在 zabbix_agent2.d 目录中
Include=/etc/zabbix/zabbix_agent2.d/*.conf   #268行指定配置文件
##291行，自定义监控项的格式如下，即按照此格式来进行配置文件的编写
#   Format: UserParameter=<key>,<shell command>

cd /etc/zabbix/zabbix_agent2.d/
vim User_login_num.conf    #编写自定义的监控项配置文件
UserParameter=login.user,who|wc -l
#login.user是键名称，"who|wc -l"表示键通过什么命令或脚本获取值

systemctl restart zabbix-agent2   #重启服务

3.在服务端验证新建的监控项，获取客户端当前的登录人数。
zabbix_get -s '192.168.37.134' -p 10050 -k 'login.user'
2

在 Web 页面创建自定义监控项模板

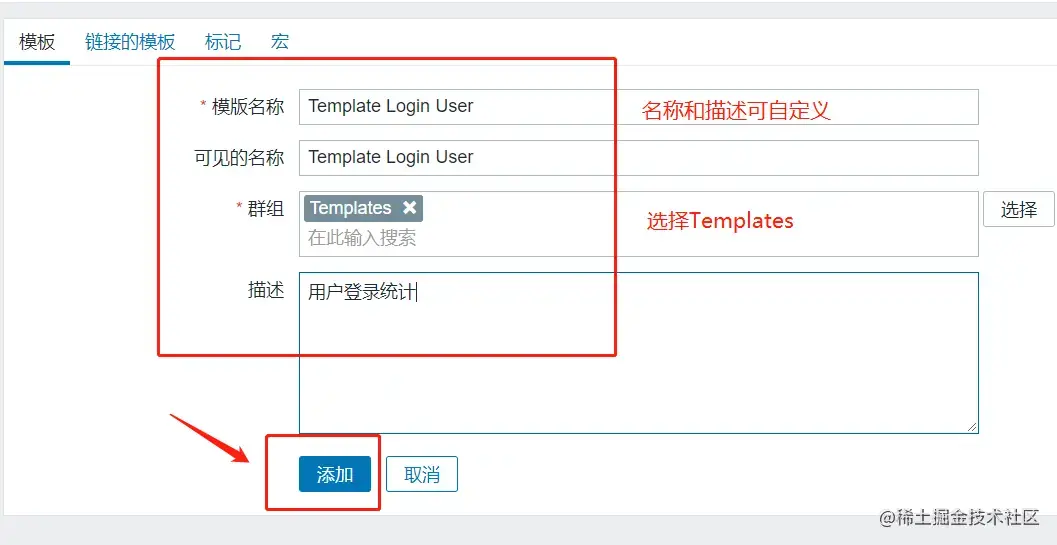

 1.创建模板

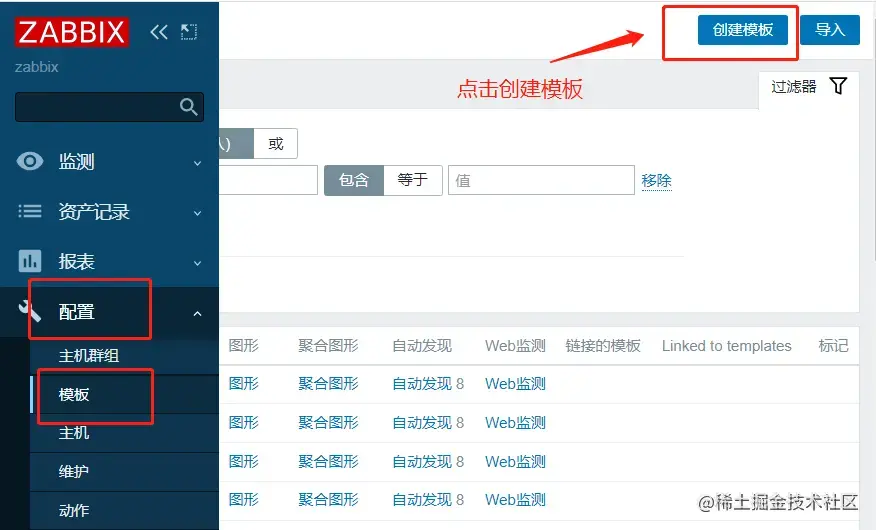

 点击左边菜单栏【配置】中的【模板】，点击【创建模板】
 【模板名称】设置成 Template Login User
 【可见的名称】设置成 Template Login User
 【群组】选择 Templates
 【描述】可自定义

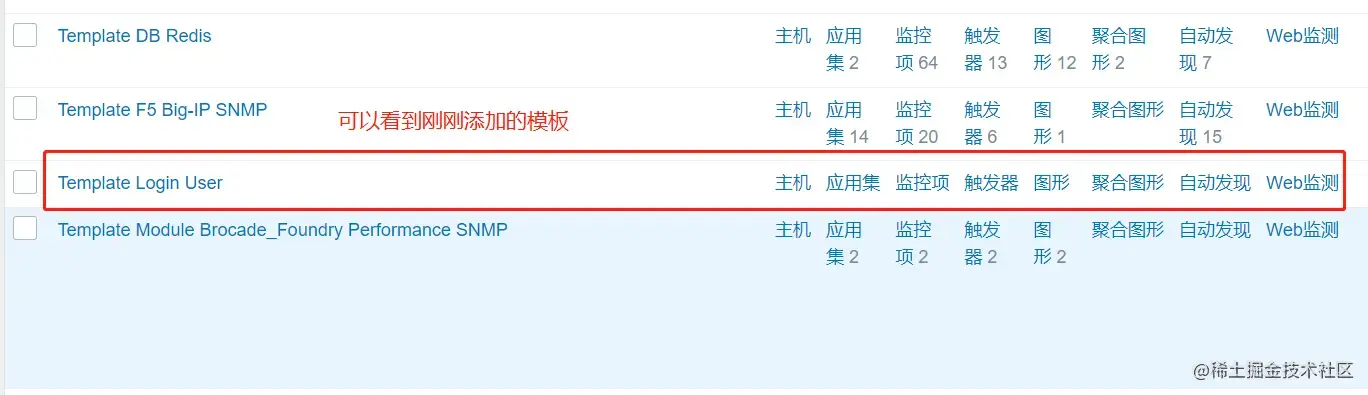

 点击 【添加】，此时就可在【链接的模板】中搜索到 Template Login User 了
 ​

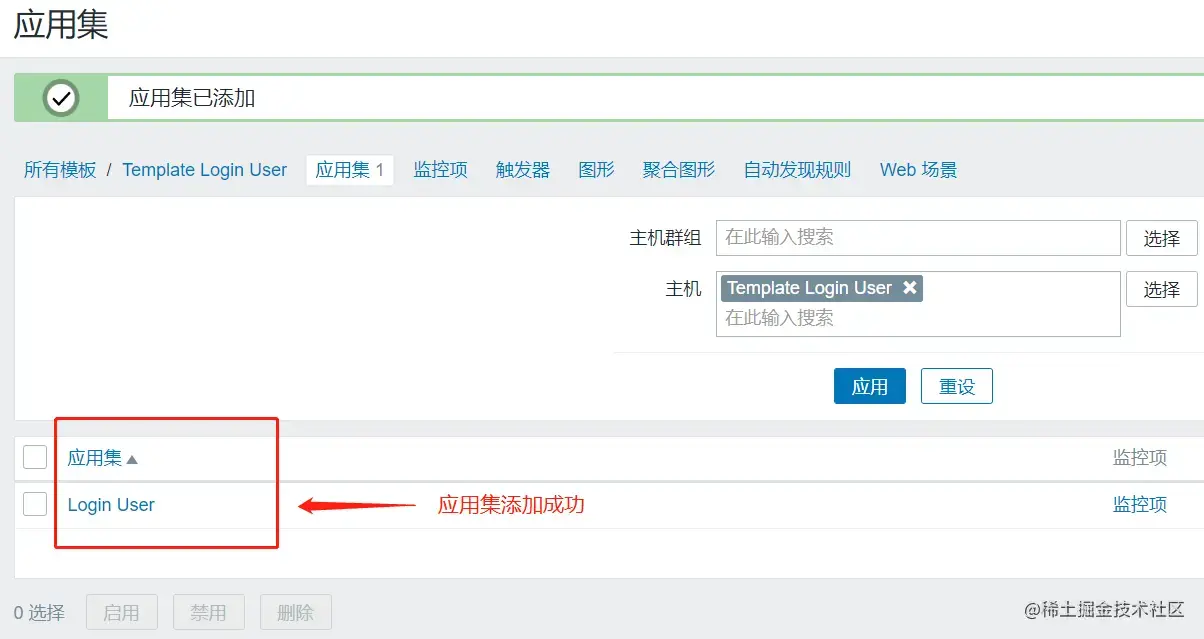

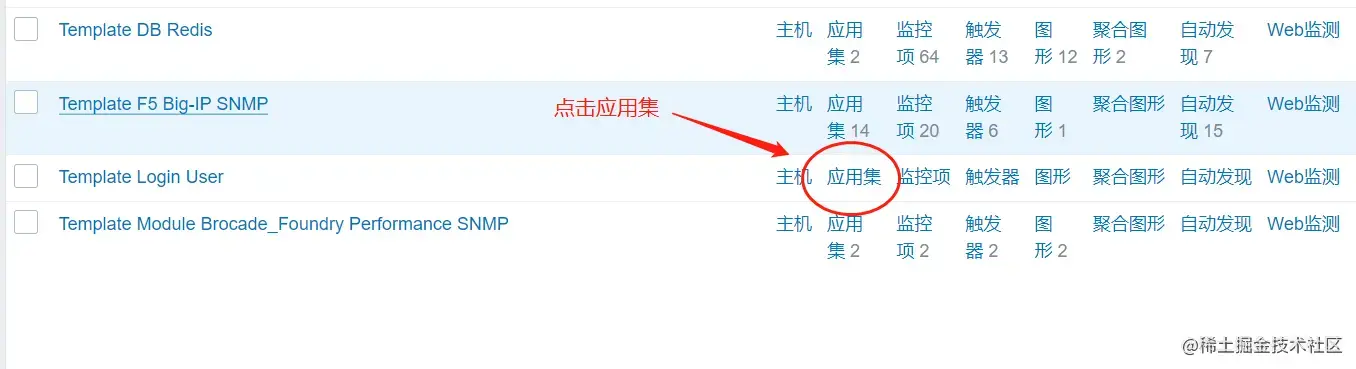

 2.创建应用集（用于管理监控项的）

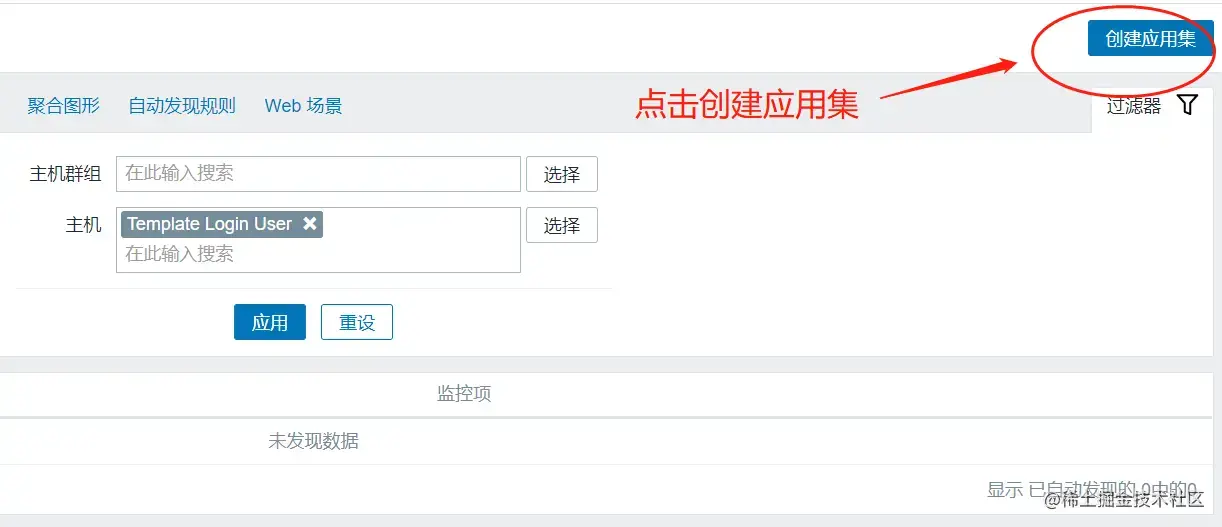

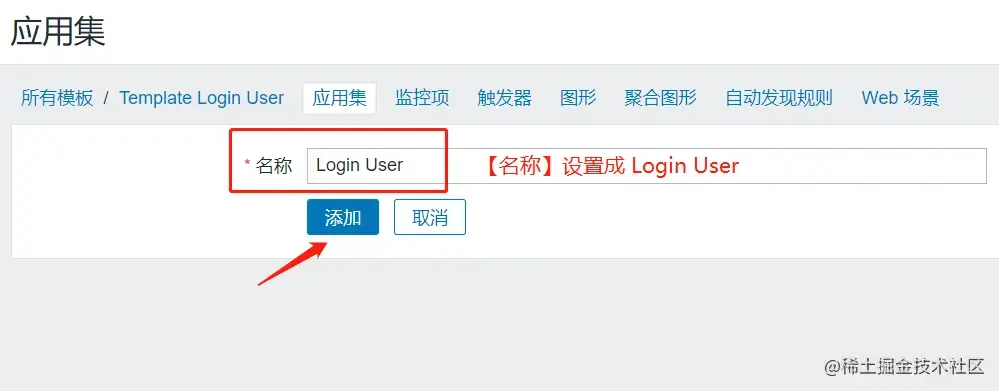

 点击上方菜单栏【应用集】，点击【创建应用集】
 【名称】设置成 Login User
 点击 【添加】
 ​

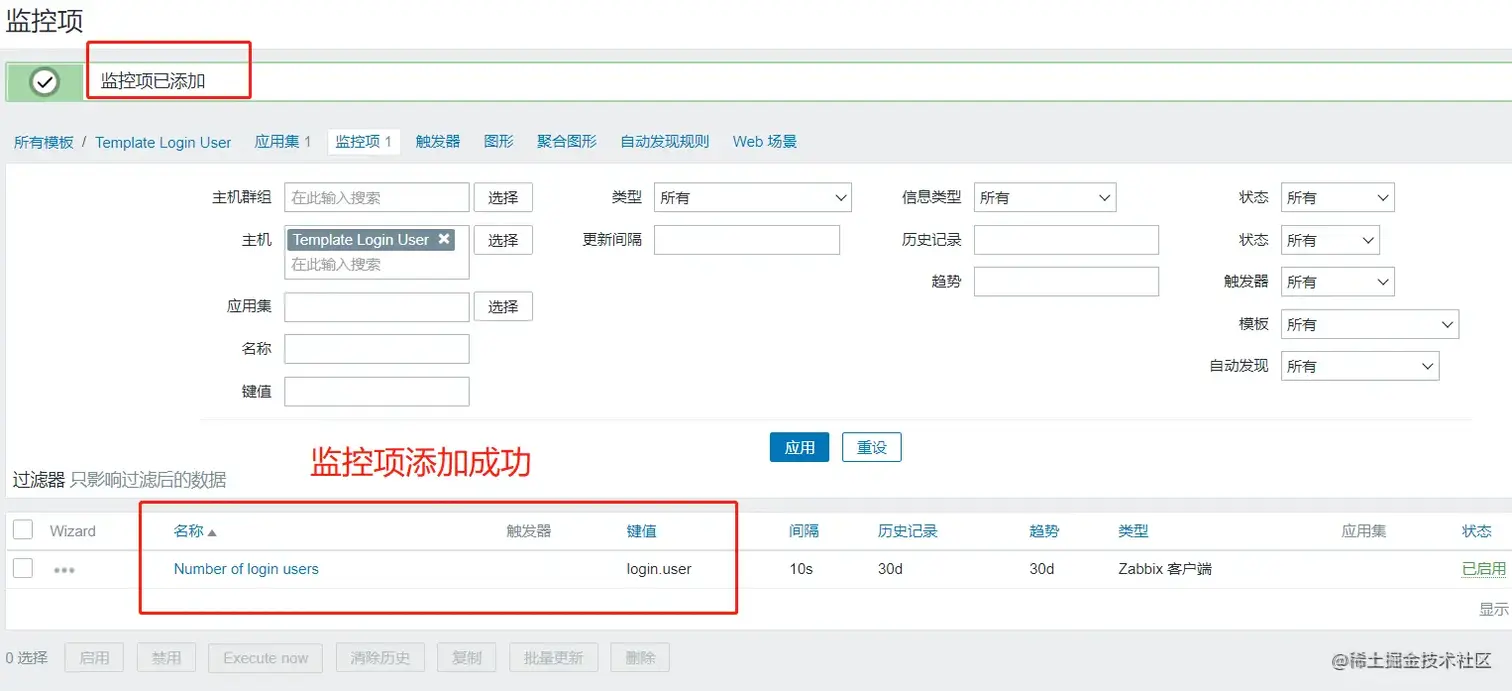

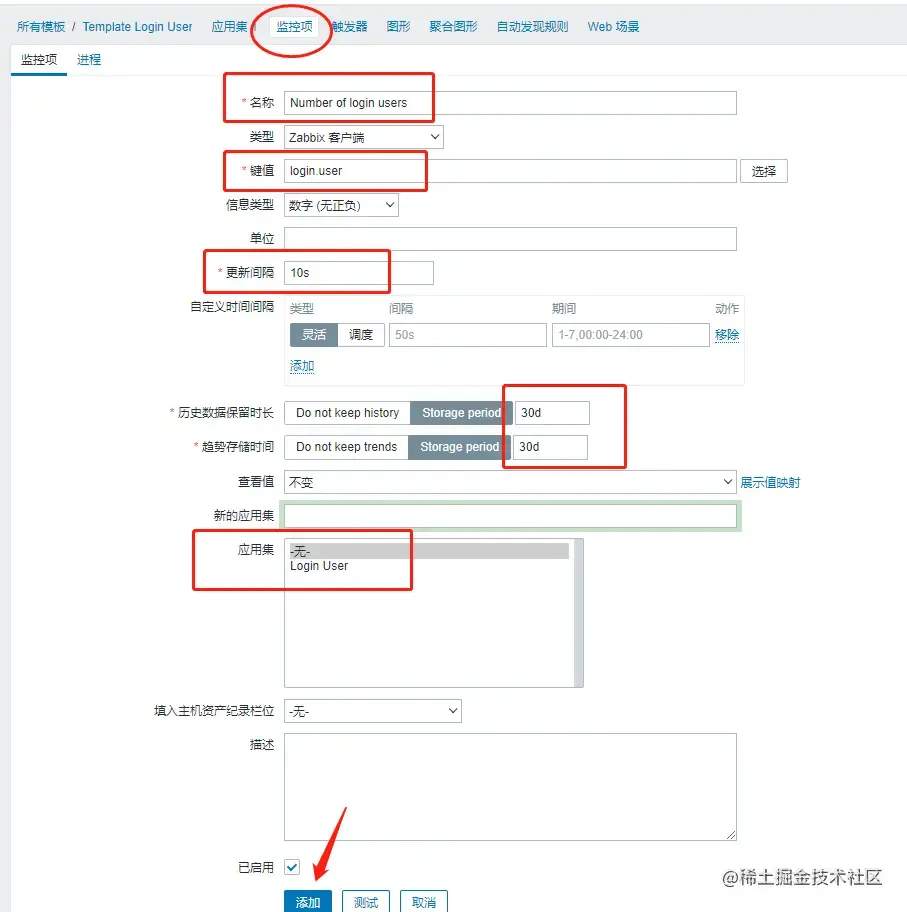

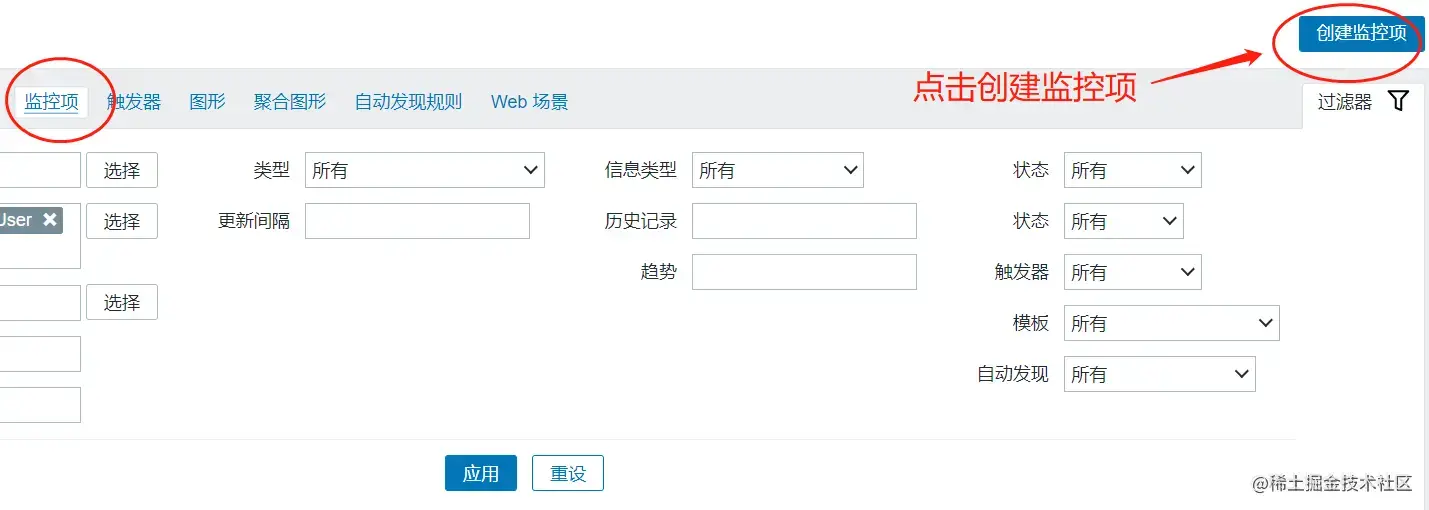

 3.创建监控项
 点击上方菜单栏【监控项】，点击【创建监控项】
 【名称】设置成 Number of login users
 【键值】设置成 login.user          #键值必须要与自定义的监控项配置文件中设置的保持一致
 【更新间隔】设置成 10s   #监控的间隔时间，多久采集一次数据
 【历史数据保留时长】Storage period    30d     #保留时间可自定义设置
 【趋势存储时间】Storage period  30d
 点击 【添加】
 ​

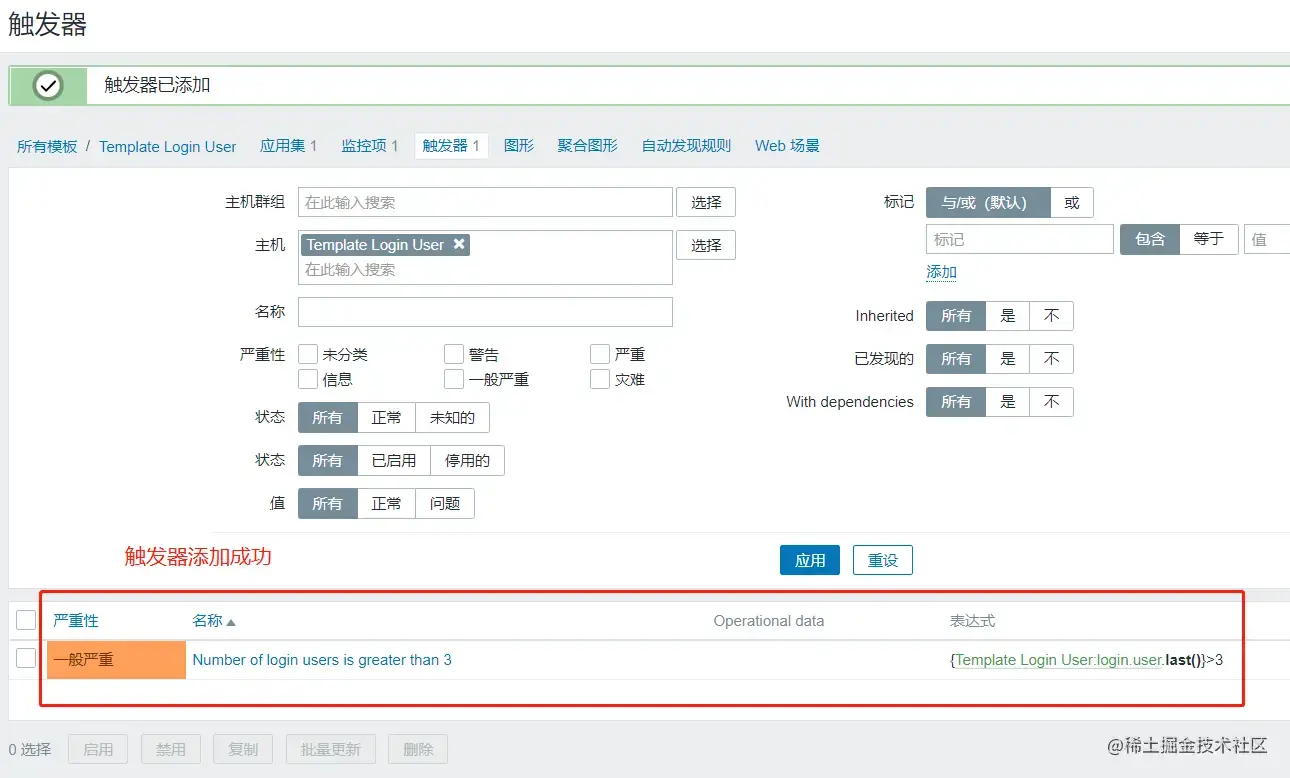

 4.创建触发器（当监控项获取到监控的值后和触发器预设的值进行对比，判断是否报警）

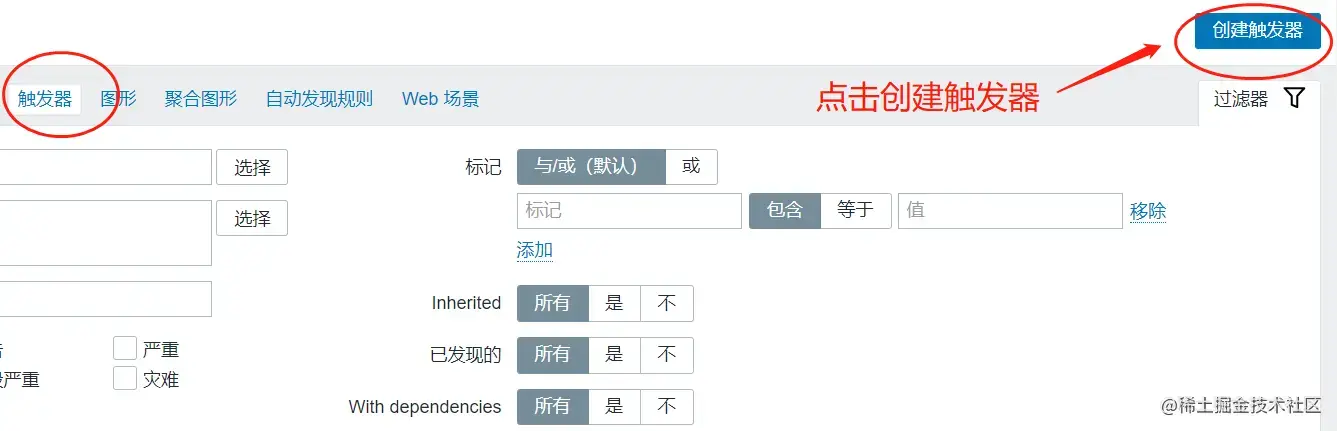

 点击上方菜单栏【触发器】，点击【创建触发器】
 【名称】设置成 Number of login users is greater than 3
 【严重性】设置成 一般严重
 【表达式】点击添加，【监控项】点击选择 Number of login users，【功能】选择 last()，【结果】选择>3，点击 【插入】
 点击 【添加】
 ​

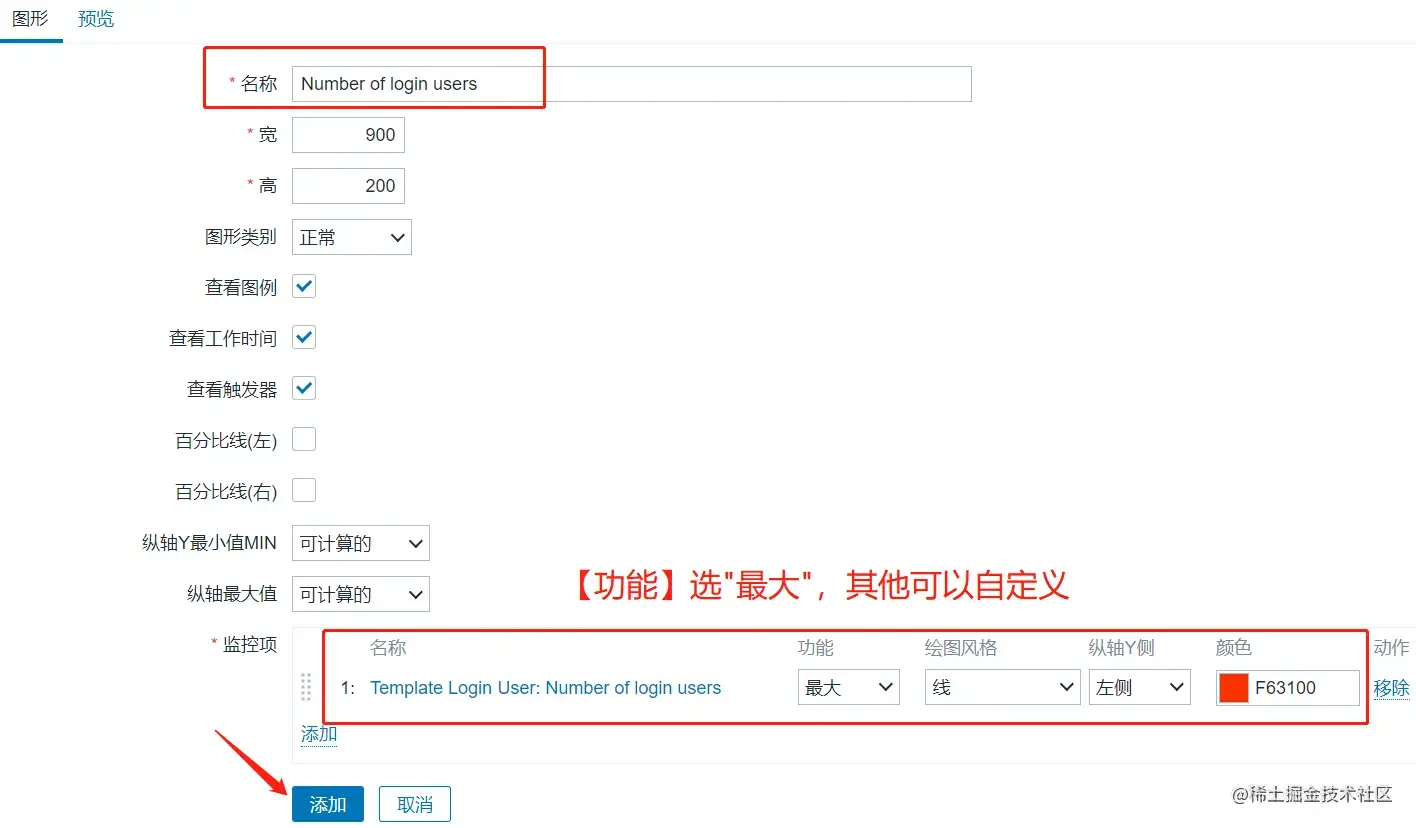

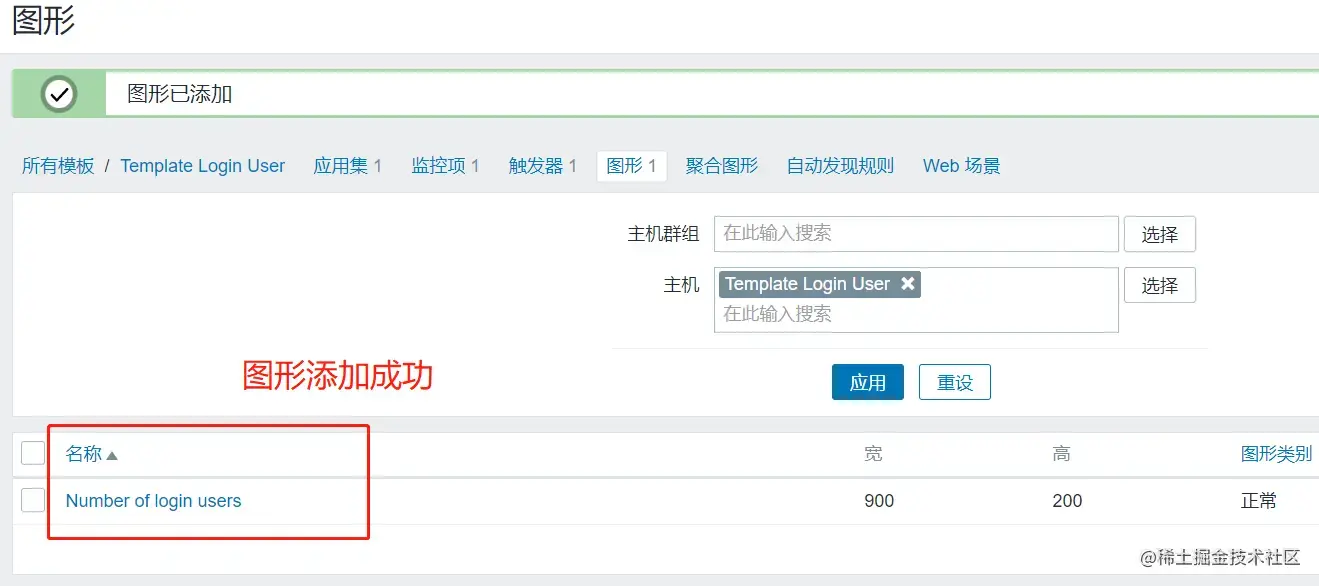

 5.创建图形
 点击上方菜单栏【图形】，点击【创建图形】
 【名称】设置成 Number of login users
 【宽】、【高】可直接采用默认值
 【监控项】点击添加勾选相关监控项 Number of login users，【功能】选择 最大，其它可保持默认值
 点击 【添加】
 ​

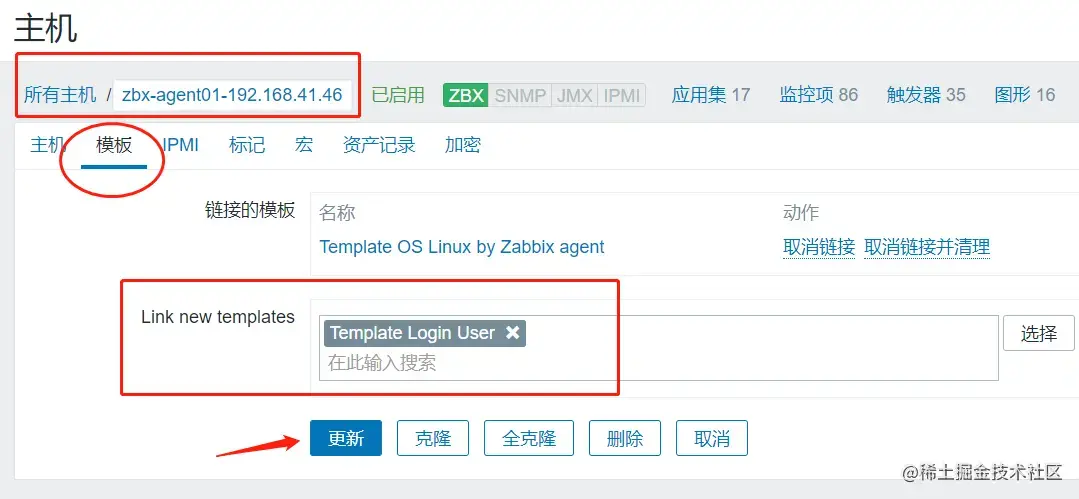

 6.将主机与模板关联起来（一个主机可以关联多个模板）

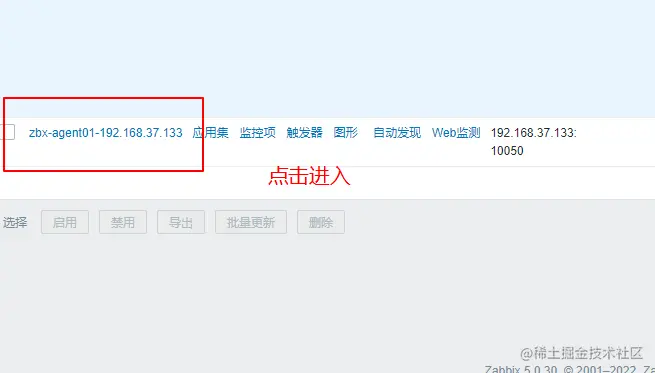

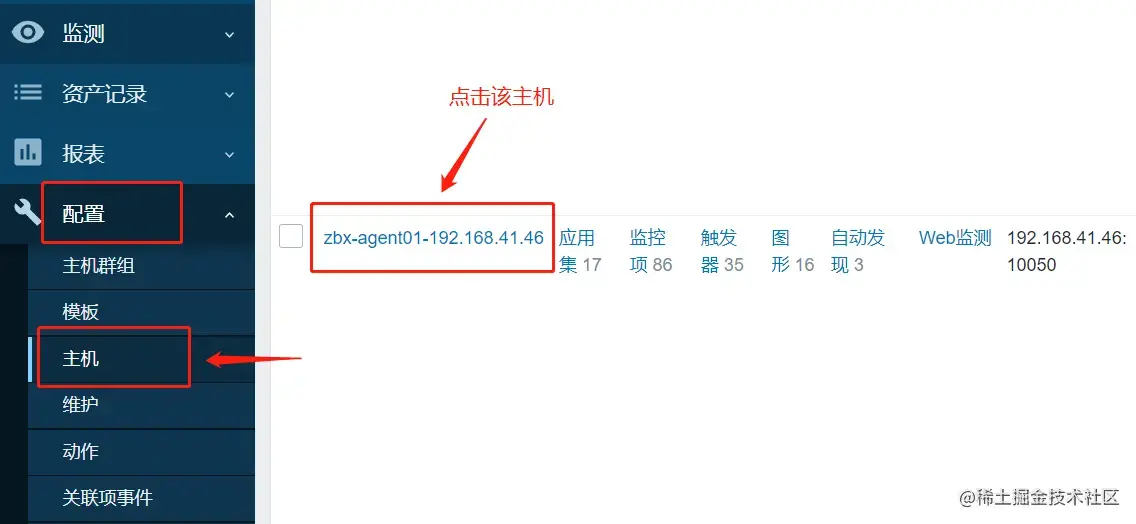

 点击左边菜单栏【配置】中的【主机】，点击你要关联的主机
 点击上方菜单栏【模板】，【Link new tamplates】搜索 login，选择 Template Login User，点击【更新】
 ​

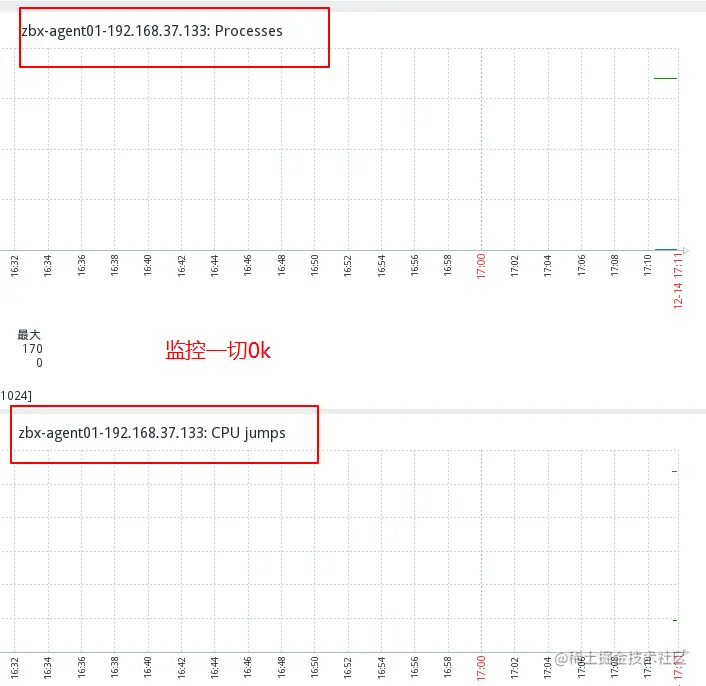

 此时就点击【监测】中的【主机】，点击你关联主机的【图形】，即可查看到相关的监控项指标。



















设置邮件报警

 设置邮件报警

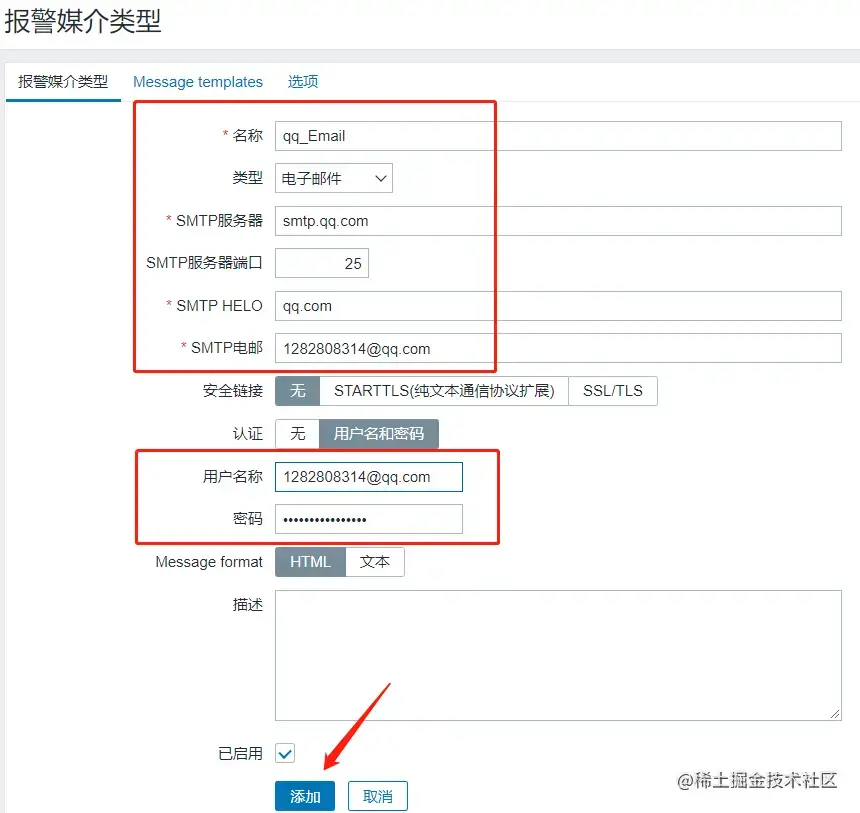

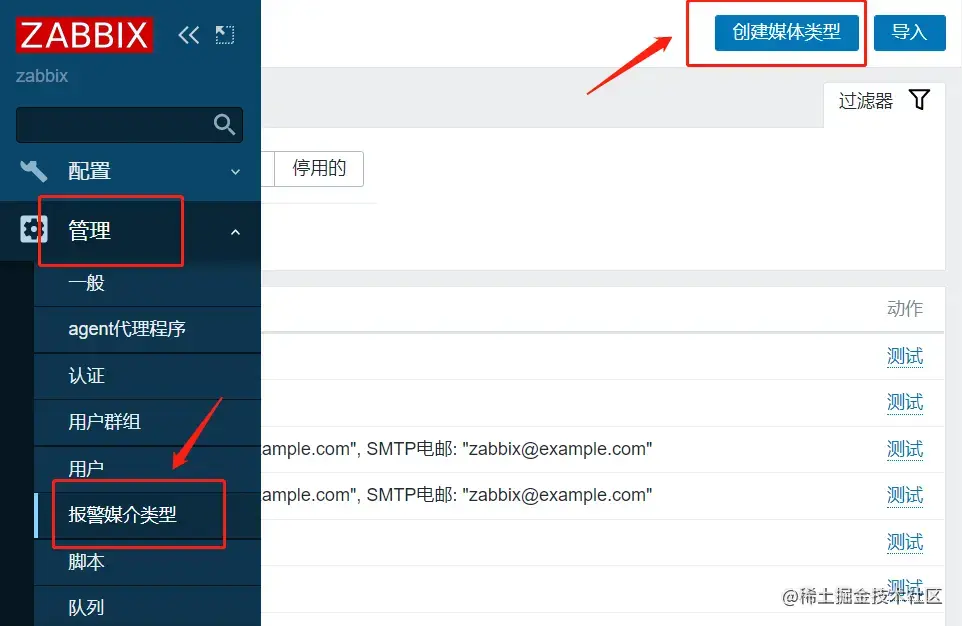

 点击左边菜单栏【管理】中的【报警媒介类型】，点击【创建媒体类型】
 【名称】设置成 qq_Email
 【SMTP服务器】设置成 smtp.qq.com
 【SMTP服务器端口】设置成 25   #25端口不进行加密，465端口，通过ssl进行加密
 【SMTP HELO】设置成 qq.com
 【SMTP电邮】设置成 自己的邮箱地址，例如 1282808314@qq.com
 【认证】选择 用户名和密码
 【用户名称】设置成 自己的邮箱地址，例如 1282808314@qq.com
 【密码】可登录QQ邮箱页面，点击【设置】-->【账户】中的【生成授权码】，通过短信获取授权码
 【描述】可自定义

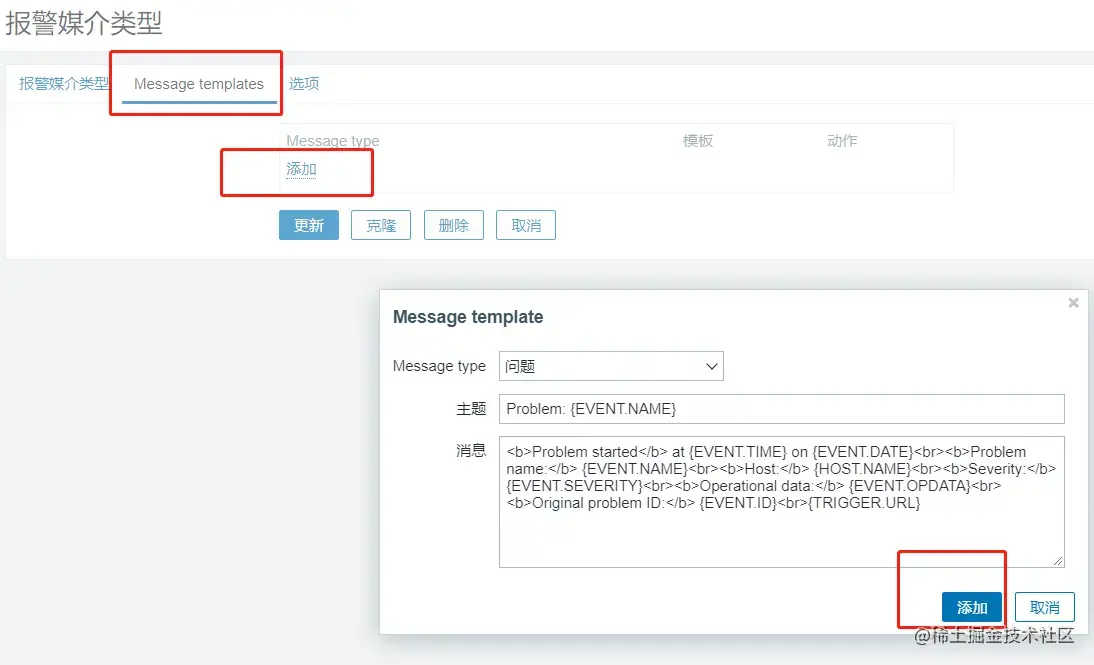

 点击上方菜单栏【Message templates】，点击【添加】，【Message type】选择 问题，点击【更新】

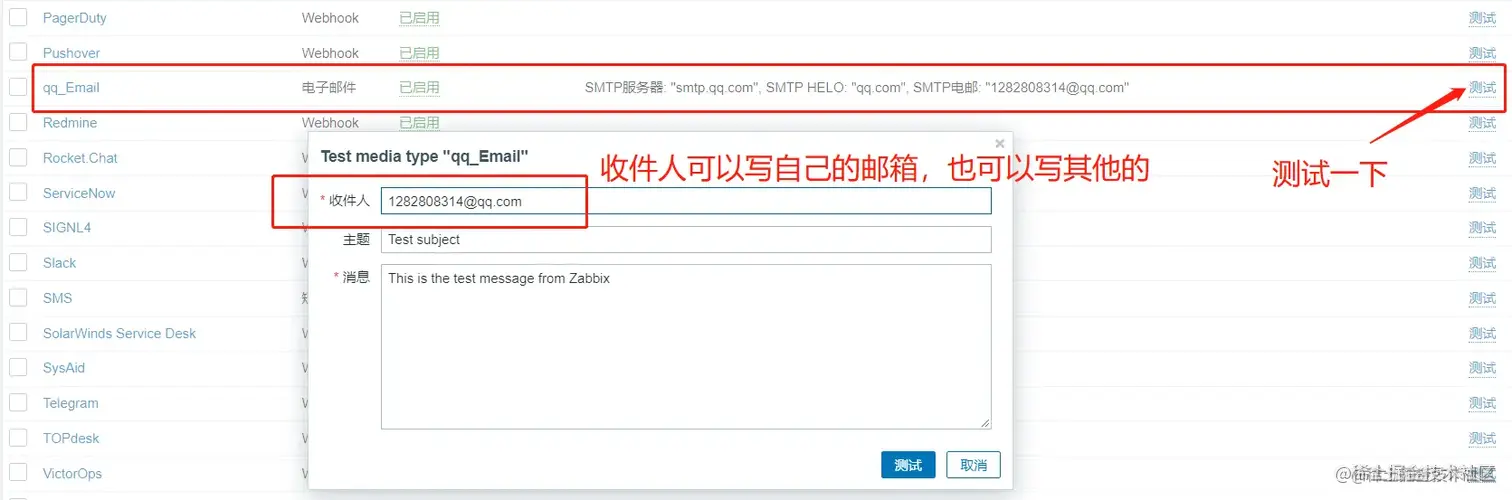

 点击 【添加】，并测试功能
 ​
 点击左边菜单栏【User settings】-->【报警媒介】，点击【添加】
 【类型】选择 qq_Email
 【收件人】设置成 1282808314@qq.com
 【当启用时】设置成 1-7,00:00-24:00
 点击 【添加】
 再点击 【更新】
 ​
 点击左边菜单栏【配置】中的【动作】
 选择相对应的动作名称点击进入，点击 【添加】
 【类型】选择 触发器，【触发器】点击选择 Nunber of login users is greater than 3
 点击【启用】
 ​
 #测试邮件报警

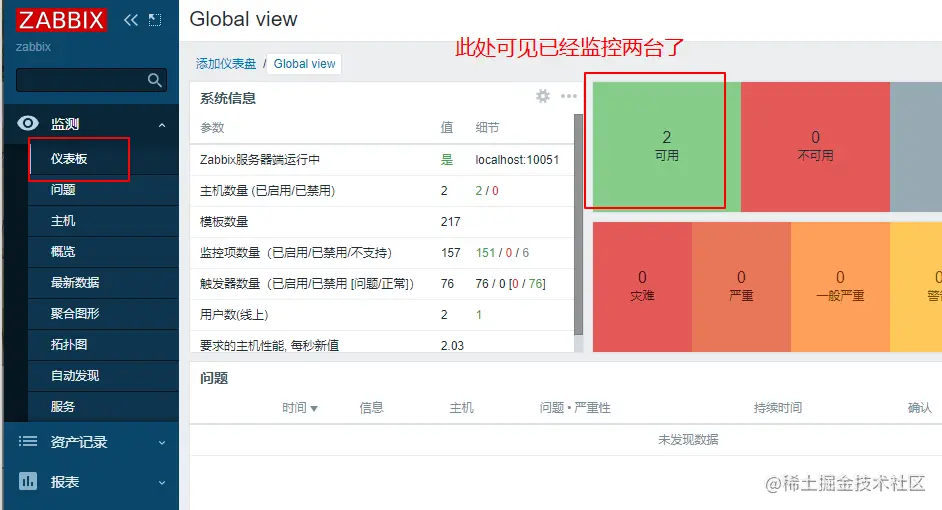

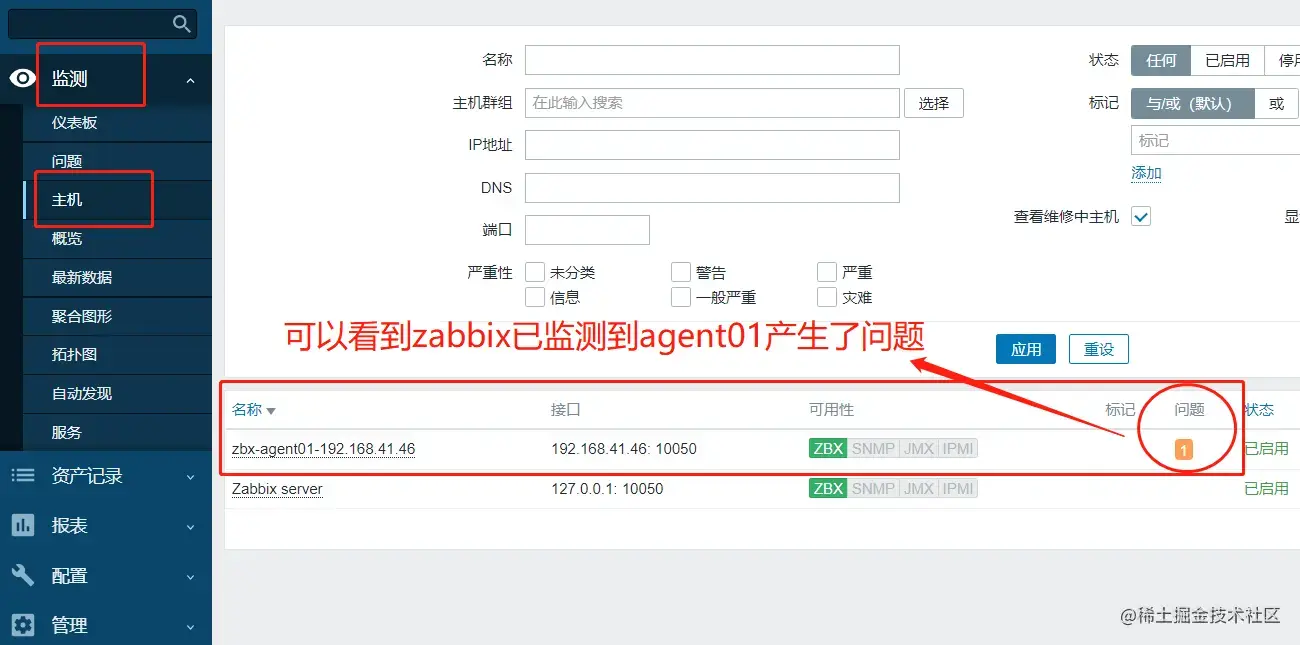

 增加测试客户端的用户登录数超过触发器预设的值，查看【监测】-->【仪表盘】，确认报警





四、总结

zabbix工作原理（工作流程）：

  • zabbix-agent 客户端，部署在被监控的对象主机上，负责定期收集监控数据，发送给zabbix-server 端；
  • zabbix-server 收到数据后会将数据存储在数据库中。
  • 用户可以基于zabbix-web可以在WEB UI界面中查看展现的数据图像，以及进行相关的配置管理 用户还可以在WEBUI界面中设置监控项的触发器，如被监控的数据指标超过触发器设定的阈值，会进行发送通知信息或者一些应急操作指令。

自定义监控模板：

1、先明确获取监控数据的方式，比如通过命令或者shell/python脚本来获取。

2、创建zabbix 的监控项配置文件( /etc/zabbix/ zabbix-agent2.d/*.conf) ，自定义监控数据的键名 Userparameter=<KEY>, <CMD>

3、在zabbix-server 的WEB页面上设置自定义监控模板：

  • 配置->模板->应用集->监控项->触发器->图形
  • 将自定义监控模板和主机关联起来

4、设置邮件报警：

  • 管理 -> 报警媒介类型，设置发件人邮箱配置并测试
  • user settings->报警媒介 ，设置收件人的邮箱和运行时间
  • 配置 -> 动作，将触发器和报警媒介关联起来
  • 测试
