Flink核心API

开启掘金成长之旅！这是我参与「掘金日新计划 · 12 月更文挑战」的第4天 juejin.cn/post/716729…

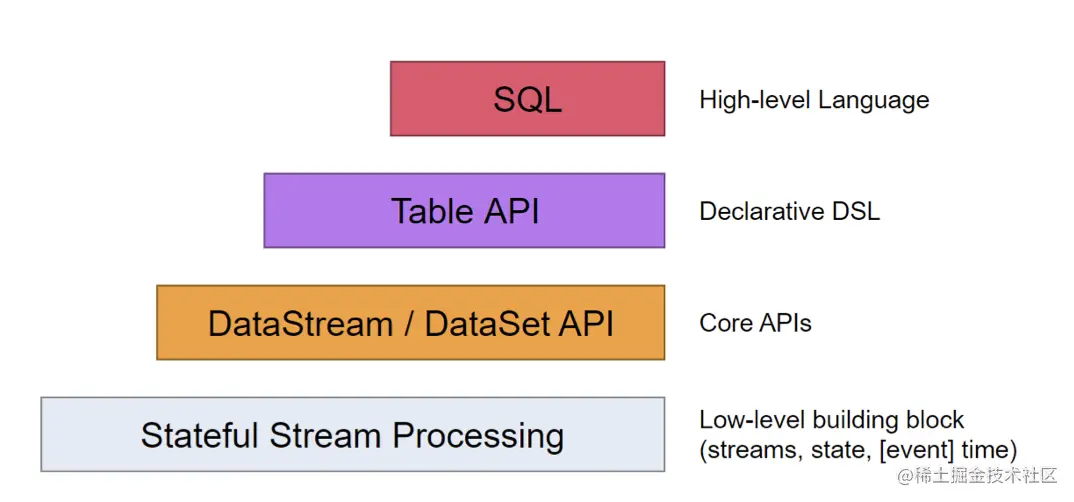

四种Api模式

• 低级API(Stateful Stream Processing)：提供了对时间和状态的细粒度控制，简洁性和易用性较差， 主要应用在一些复杂事件处理逻辑上。
• 核心API(DataStream/DataSet API)：主要提供了针对流数据和批数据的处理，是对低级API进行了一 些封装，提供了filter、sum、max、min等高级函数，简单易用。
• Table API：一般与DataSet或者DataStream紧密关联，可以通过一个DataSet或DataStream创建出 一个Table，然后再使用类似于filter, join,或者 select这种操作。最后还可以将一个Table对象转成 DataSet或DataStream。
• SQL：Flink的SQL底层是基于Apache Calcite，Apache Calcite实现了标准的SQL，使用起来比其他 API更加灵活，因为可以直接使用SQL语句。Table API和SQL可以很容易地结合在一块使用，因为它 们都返回Table对象。

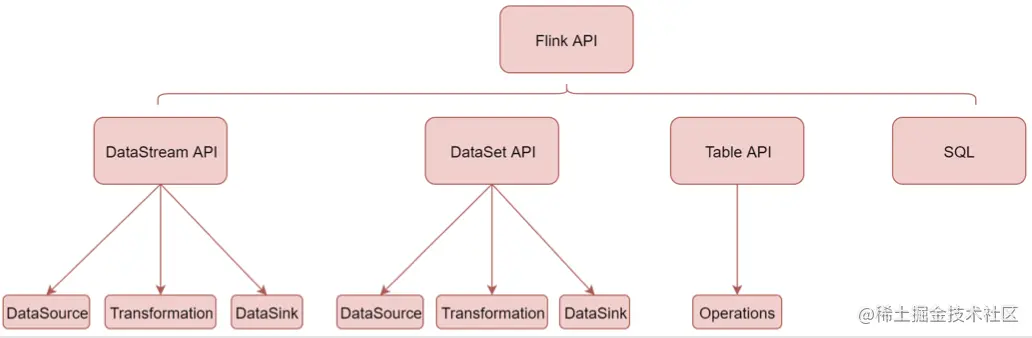

Api图示

DataStream Api

DataSource

DataSource是程序输入的数据源，Flink本身内置了非常多的数据源，也支持自定义数据源，目前提供的内置数据源，在企业中开发绝对是足够的

• 基于socket

• 基于Collection

• 第三方数据源（不局限于以下三个）

  • Kafka
  • RabbitMQ
  • NiFi

针对source的这些Connector中，工作中最常用的就是kafka

恢复机制

程序错误，机器故障、网络故障时，Flink有容错机制能够恢复并继续运行。

针对Flink提供的接口，如果开启了checkpoint，Flink可以提供容错性保证

• Socket：at most once
• Collection：exactly once
• Kafka0.10以上：exactly once

基于collection的source
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecuti
 //使用collection集合生成DataStream
 DataStreamSource<Integer> text = env.fromCollection(Arrays.asList(1, 2
 text.print().setParallelism(1);
 env.execute("StreamCollectionSourceJava");

Transformation

transformation是Flink程序的计算算子，负责对数据进行处理，Flink提供了大量的算子，这点上和Spark类似

算子	说明
map	输入一个元素进行处理，返回一个元素
flatMap	输入一个元素进行处理，返回多个元素
filter	对数据进行过滤，符合条件留下
keyBy	根据key分组，相同key数据放入同一个分区
reduce	对当前元素和上一次的结果进行聚合操作
aggregations	sum(),min(),max()等
union	合并多个流，多个流数据类型必须一致
connect	只能连接两个流，两个流的数据类型可以不同
split	把一个流分为多个流
shuffle	对数据进行随机分区
rebalance	对数据进行再平衡，重新分区，消除数据倾斜
rescale	重分区
partationCustom	自定义分区

分析几个重点的算子：

• union

  • 多个流合并，但是数据类型必须一致
  • 处理规则也必须一致

• connect

  • 两个流被connect后，指示放入同一个流，内部依然保持各自的数据和形式不改变，相互独立。
  • connect方法会返回connectedStream，在此流中需要适用CoMap，CoFlatMap，类似正常流的map和flatMap

• split

  • 把一个流切分成多个流
  • 切分后的流不能再分
  • 场景：将一份数据切分成多份，便于对每一份数据进行不同的逻辑处理
  • 该方法已经过时，官方不推荐使用，官方推进使用side output方法

• side output

  • 进行切分后的流还可以二次切分

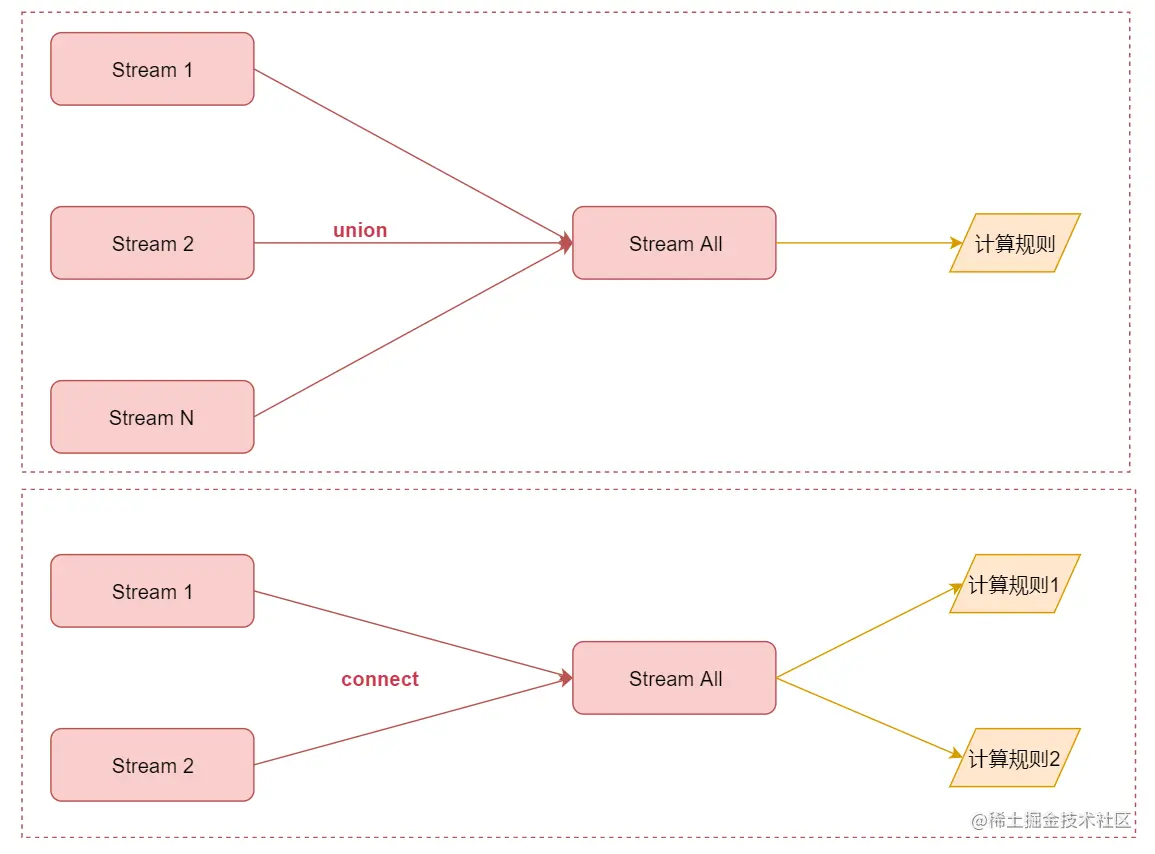

union与connect

union可以连接多个流，最后汇总成一个流，流里面的数据使用相同的计算规则

connect值可以连接2个流，最后汇总成一个流，但是流里面的两份数据相互还是独立的，每一份数据使

用一个计算规则

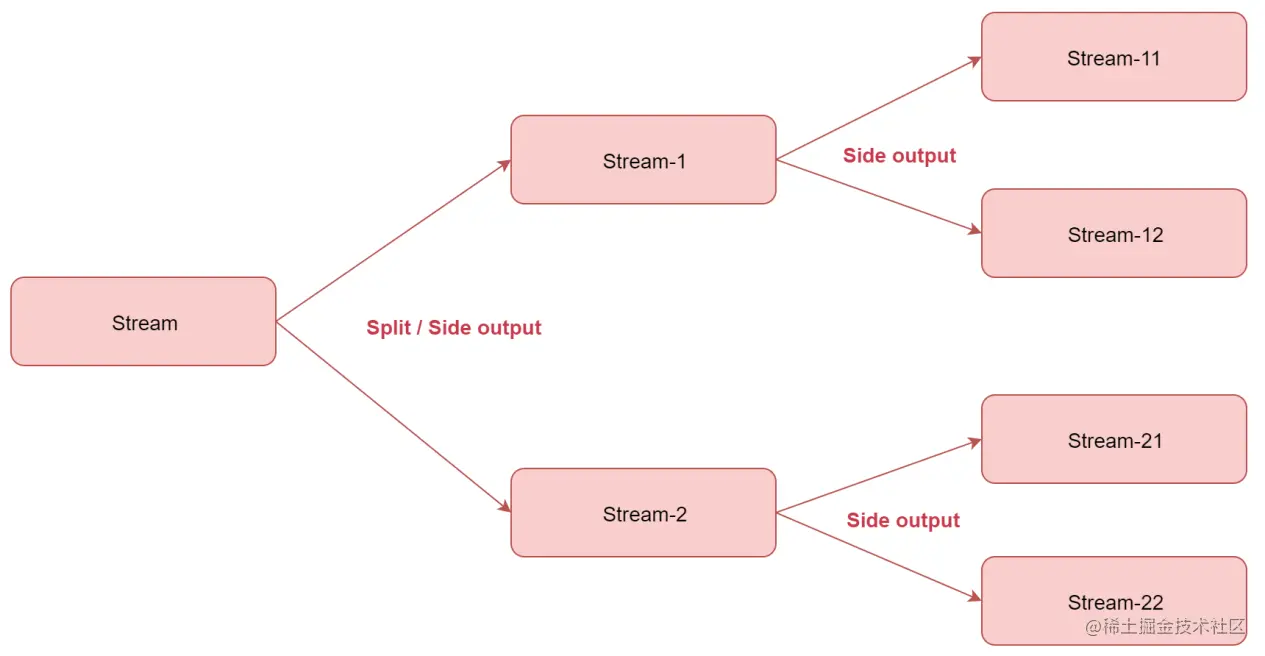

流切分

如果是只需要切分一次的话使用split或者side output都可以

如果想要切分多次，就不能使用split了，需要使用side output

分区算子

• Random：随机分区
• rebalance：对数据集进行再平衡，重新分区，消除数据倾斜
• rescale：重分区
• custom partition：自定义分区

random：随机分区，它表示将上游数据随机发送到下游算子实例的每个分区，代码层面是调用shuffle方法，shuffle底层对于的是shufflePartitioner类，这个类有selectChannel函数，这个函数会进行计算数据会发送到哪个分区，里面调用的是random.nextInt方法，所以该算子是随机分区的。

public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
 return random.nextInt(numberOfChannels);
}

rebalance：重新平衡分区（循环分区），它会对数据进行再平衡，未每个分区创建相同的负载，实际上就是通过循环的方式给下游算子的每个分区分配数据，在代码层面调用的是rebalance方法，查看源码，该方法调用的是RebalancePartitioner这个类，里面有一个setup函数和selectChannel函数，setup会根据分区数初始化一个随机值nextChannelToSentTo，然后selectChannel函数会使用该随机值+1和分区数取模，把计算的值赋给该变量，后面以此类推，实现向多个下游算子实例的多个分区循环发送数据，这样每个分区获取的数据基本一致。

public void setup(int numberOfChannels) {
 super.setup(numberOfChannels);
 nextChannelToSendTo = ThreadLocalRandom.current().nextInt(numberOfChannels)
}
public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
 nextChannelToSendTo = (nextChannelToSendTo + 1) % numberOfChannels;
 return nextChannelToSendTo;
}

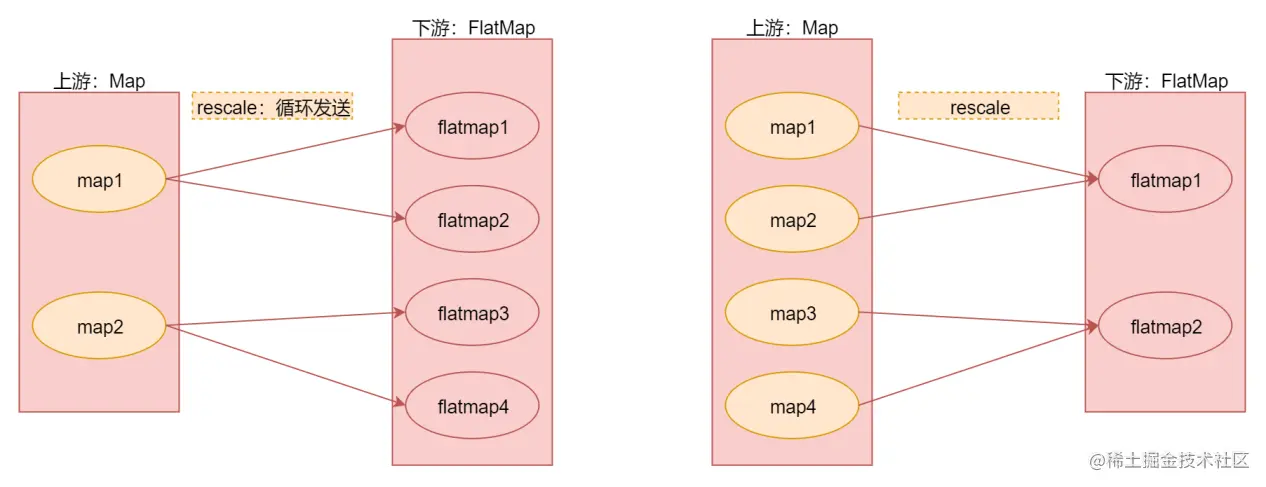

rescale：重分区

查看源码，rescale底层对应的是RescalePartitioner这个类里面有一个selectChannel函数，这里面的numberOfChannels是分区数量，其实也可以认为是我们所说的算子的并行度，因为一个分区是由一个线程负责处理的，它们两个是一一对应的。

public int selectChannel(SerializationDelegate<StreamRecord<T>> record) {
 if (++nextChannelToSendTo >= numberOfChannels) {
 nextChannelToSendTo = 0;
 }
 return nextChannelToSendTo;
}

* The subset of downstream operations to which the upstream operation sends
* elements depends on the degree of parallelism of both the upstream and downs
* For example, if the upstream operation has parallelism 2 and the downstream
* has parallelism 4, then one upstream operation would distribute elements to
* downstream operations while the other upstream operation would distribute to
* two downstream operations. If, on the other hand, the downstream operation h
* 2 while the upstream operation has parallelism 4 then two upstream operation
* distribute to one downstream operation while the other two upstream operatio
* distribute to the other downstream operations.

如果上游操作有2个并发，而下游操作有4个并发，那么上游的1个并发结果循环分配给下游的2个并发操 作，上游的另外1个并发结果循环分配给下游的另外2个并发操作。另一种情况，如果上游有4个并发操作而下游有2个并发操作，那么上游的其中2个并发操作的结果会分配给下游的一个并发操作，而上游的另外2个并发操作的结果则分配给下游的另外1个并发操作。

注意:rescale与rebalance的区别是rebalance会产生全量重分区，而rescale不会。

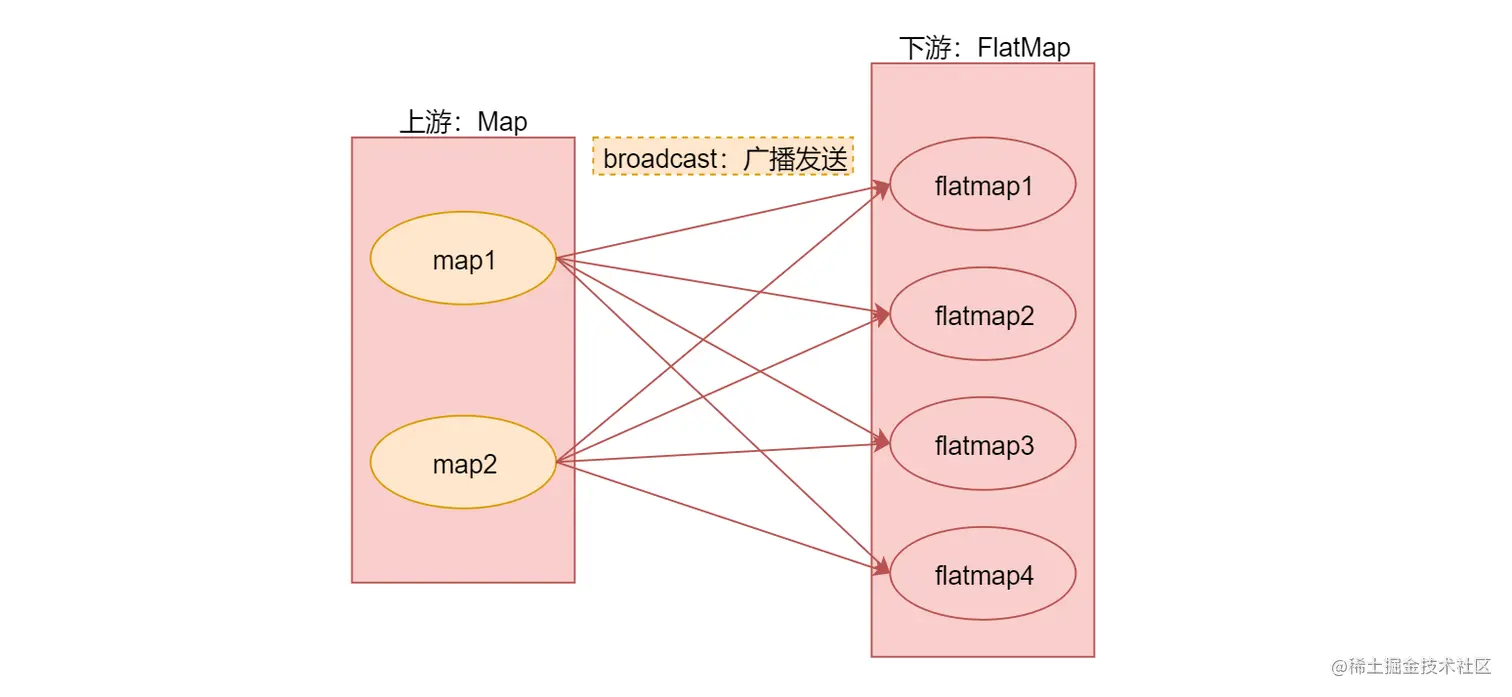

broadcast：广播分区，将上游算子实例中的数据输出到下游算子实例的每个分区中，适合用于大数据集

查看源码，broadcast底层对应的是BroadcastPartitioner这个类.看这个类中selectChannel函数代码的注释，提示广播分区不支持选择Channel,因为会输出数据到下游的每个Channel中，就是发送到下游算子实例的每个分区中

custom partition：自定义分区，可以按照自定义规则实现自定义分区需要实现Partitioner接口

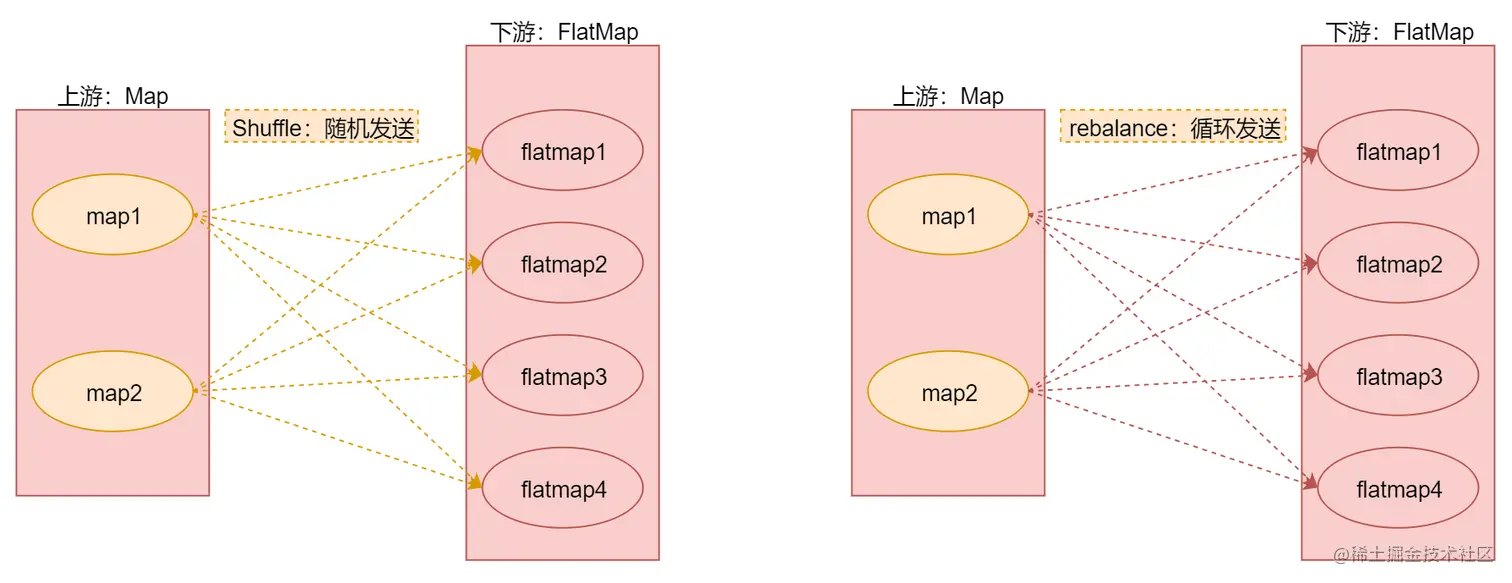

图解几个分区算子

具体的Api参考官网案例

DataSink

DataSink是 输出组件，负责把计算好的数据输出到其它存储介质中。

一般会输出到消息队列或者数据库，print方法一般适用于测试

Flink内置Connectors

• Kafka
• Cassandra
• Elasticsearch
• Hdfs
• RabbitMQ
• NiFi
• JDBC
• redis

容错保障

Redis：at least once

Kafka：at least once/exactly once

DataSet Api

DataSet也可分为三块来进行分析

• DataSource
• Transformation
• Sink

DataSource

针对DataSet批处理而言，应用最多的是读取HDFS数据。

• 基于集合

  • fromCollection

• 基于文件

  • readTextFile(path)，读取hdfs中的数据文件

Transformation

常见算子如下：

算子	说明
map	输入一个元素进行处理，返回一个元素
mapPartation	类似map，一次处理一个分区的数据
flatMap	输入一个元素进行处理，可以返回多个元素
filter	对数据进行过滤，符合条件的数据会被留下
reduce	对当前元素和上一次的结果进行聚合操作
aggregation	sum(),min(),max()等

用法与DataStream相关的算子类似

DataSet一些常用的算子：

算子	解释
distinct	返回数据集中去重之后的元素
join	内连接
outerjoin	外连接
cross	获取两个数据集的笛卡尔积
union	返回多个数据集的总和，数据类型需要一致
first-n	获取集合中的前N个元素

• distinct：去重算子

• join：内连接，连接两份数据，类似sql join

• outer join：类似SQL左右连接

• cross：获取笛卡尔积

• union：返回两个数据集的总和，数据类型需要一致

• first-n：获取集合中前N个元素

  • 这个比较常用，实际工作中我们经常会计算TopN的产品信息，或者商户信息等

DataSink

Flink针对DataSet提供了一些已经实现好的数据目的地

其中最常见的是向HDFS中写入数据：

• writeAsText()：将元素以字符串形式逐行写入，这些字符串通过调用每个元素的toString()方法来获取

• writeAsCsv()：将元组以逗号分隔写入文件中，行及字段之间的分隔是可配置的，每个字段的值来自对象

  的toString()方法

• print：打印每个元素的toString()方法的值，测试时用

Table Api & Flink SQL

Table API和SQL的由来：

Flink针对标准的流处理和批处理提供了两种关系型API，Table API和SQL。

• Table API允许用户以一种很直观的方式进行select 、fifilter和join操作。
• Flink SQL基于 Apache Calcite实现标准SQL。
• Flink Table API、SQL和Flink的DataStream API、DataSet API是紧密联系在一起的。
• Table API和SQL是一种关系型 API，用户可以像操作 Mysql 数据库表一样的操作数据，而不需要写代码，更不需要手工的对代码进行调优

依赖信息：

flink-table-api-java-bridge_2.12
版本：1.11.0
flink-table-planner-blink_2.12
版本：1.11.0

Table API和SQL通过join API集成在一起，这个join API的核心概念是Table，Table可以作为查询的输入和输出。

使用案例

// 获取TableEnvironment
 EnvironmentSettings sSettings = EnvironmentSettings.newInstance().use
 TableEnvironment sTableEnv = TableEnvironment.create(sSettings);
// 创建输入表
 sTableEnv.executeSql("" +
 "create table myTable(\n" +
 "id int,\n" +
 "name string\n" +
 ") with (\n" +
 "'connector.type' = 'filesystem',\n" +
 "'connector.path' = 'D:\data\source',\n" +
 "'format.type' = 'csv'\n" +
 ")");
// 书写sql语句
Table result = sTableEnv.sqlQuery("select id,name from myTable")
// 执行并打印
result.execute().print()

DataStream、DataSet与Table互转

Table API和SQL可以很容易的和DataStream和DataSet程序集成到一块。

通过TableEnvironment ，可以把 DataStream 或 者 DataSet注册为Table。

这样就可以使用Table API 和 SQL查询了。

1.DataStream创建表

• 创建view视图
• 创建table对象

 //获取StreamTableEnvironment
 StreamExecutionEnvironment ssEnv = StreamExecutionEnvironment.getExec
 EnvironmentSettings ssSettings = EnvironmentSettings.newInstance().us
 StreamTableEnvironment ssTableEnv = StreamTableEnvironment.create(ssE
 //获取DataStream
 ArrayList<Tuple2<Integer, String>> data = new ArrayList<>();
 data.add(new Tuple2<Integer,String>(1,"jack"));
 data.add(new Tuple2<Integer,String>(2,"tom"));
 data.add(new Tuple2<Integer,String>(3,"mick"));
 DataStreamSource<Tuple2<Integer, String>> stream = ssEnv.fromCollecti
 //第一种：将DataStream转换为view视图
 ssTableEnv.createTemporaryView("myTable",stream,$("id"),$("name"));
 ssTableEnv.sqlQuery("select * from myTable where id > 1").execute().print
 //第二种：将DataStream转换为table对象
 Table table = ssTableEnv.fromDataStream(stream, $("id"), $("name"));
 table.select($("id"), $("name"))
 .filter($("id").isGreater(1))
 .execute()
 .print();

2.DataSet创建表

新的Blink引擎不支持这种操作，老版本支持，已经不常用了。

将 Table 转换为 DataStream 或者 DataSet 时，你需要指定生成的 DataStream 或者 DataSet 的数据类型

通常最方便的选择是转换成 Row

• Row: 通过角标映射字段，支持任意数量的字段，支持 null 值，无类型安全（type-safe）检查
• POJO: Java中的实体类，这个实体类中的字段名称需要和Table中的字段名称保持一致，支持任意数量的字段，支持null值，有类型安全检查。
• Case Class: 通过角标映射字段，不支持null值，有类型安全检查。
• Tuple: 通过角标映射字段，Scala中限制22个字段，Java中限制25个字段，不支持null值，有类型安全检查。
• Atomic Type: Table 必须有一个字段，不支持 null 值，有类型安全检查。

3.将表转换成 DataStream

两种模式

• Append Mode：仅附加，不更新
• Retract Mode:可以始终使用此模式，它使用一个Boolean标识来编码INSERT和DELETE更改
