Blender - 云 模型建立!

1,460 阅读2分钟

最基本的云,可以直接png贴图实现,这里使用的是Blender中的节点操作,先建立一个UV球,删掉一半,然后通过节点编辑器上材质,最后烘焙贴图,导出为gltf格式!

学习链接

blender动漫风格的云彩和星空_哔哩哔哩_bilibili

过程

主要包含两个部分,一是Blender中的节点编辑,二是烘焙贴图,这样可以导出为gltf!

模型建立

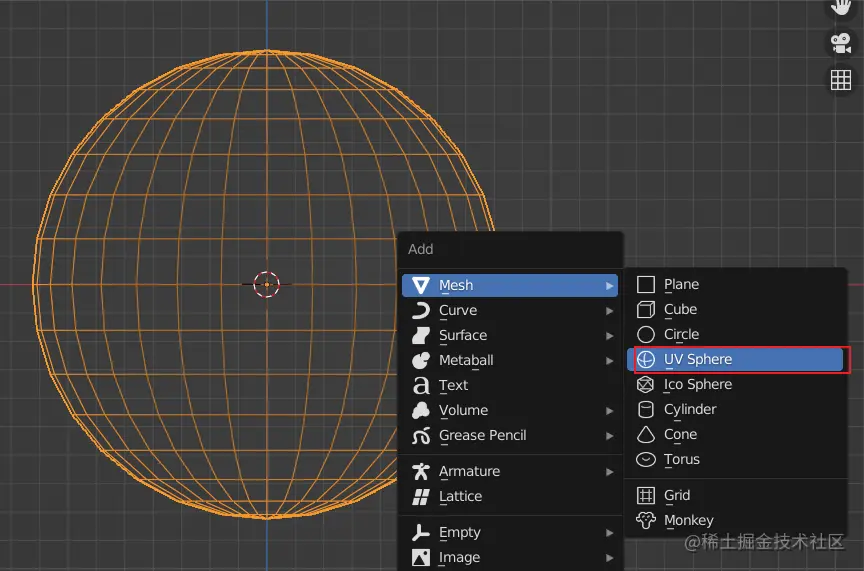

  1. 创建一个UV球

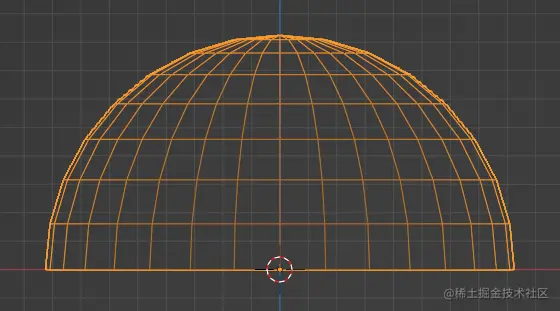

  1. 删除一半


  1. 设置为平滑着色


节点编辑

主要用到的有两个节点。

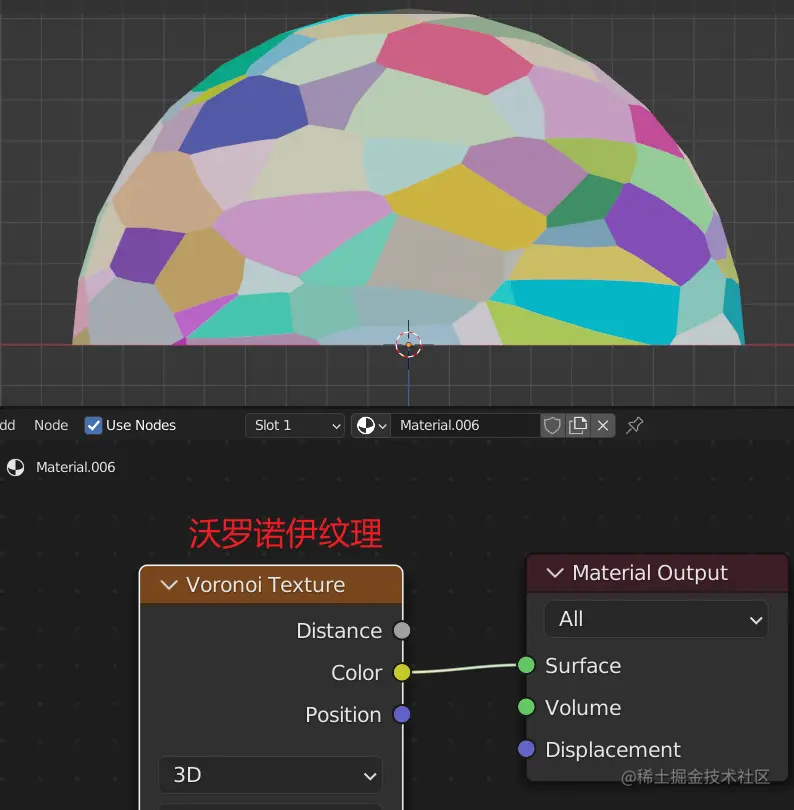

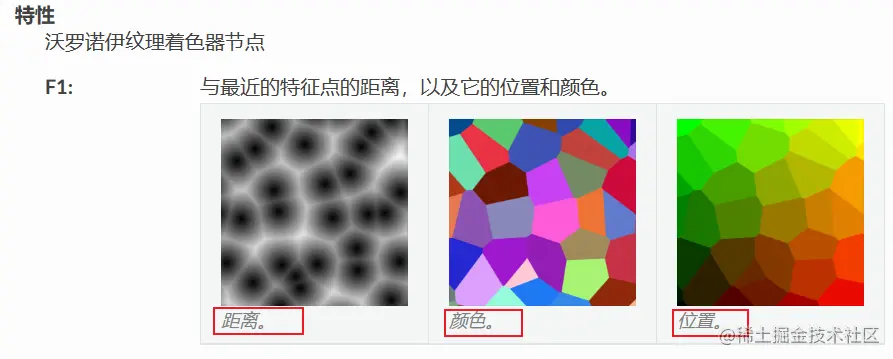

a. 沃罗诺伊纹理,可以看到,把物体表面分布了不同的色块

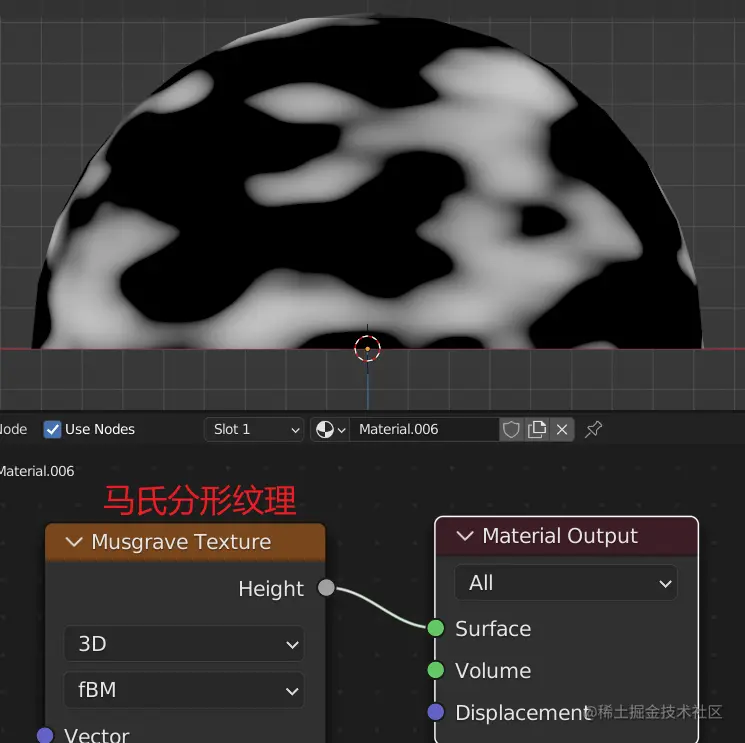

b. 马氏分形纹理,可以看到,物体主要由黑白两色,中间还有一点灰度,对于透明贴图而言,就是显示和不显示的关系,可以制造透明效果!

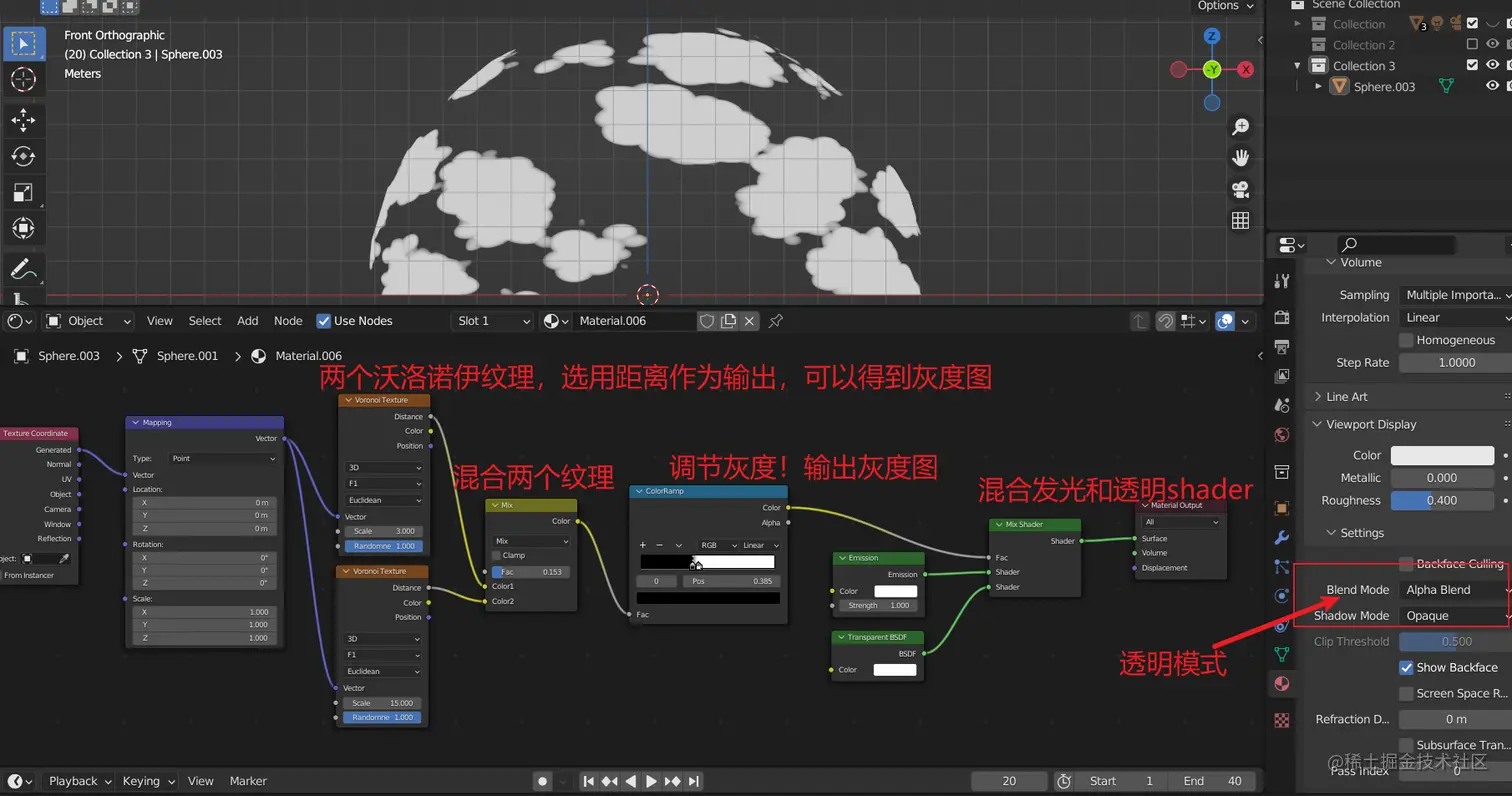

开始,这里首先考虑的就是输入和输出,输入变量是什么,输出变量是什么,两个纹理贴图作为输入变量,给混合颜色节点,混合颜色节点作为输入变量,给颜色通道节点调节。。。。

  • 混合就是做乘法,调节输入变量的比例关系,总体为100% - (0 - 1)

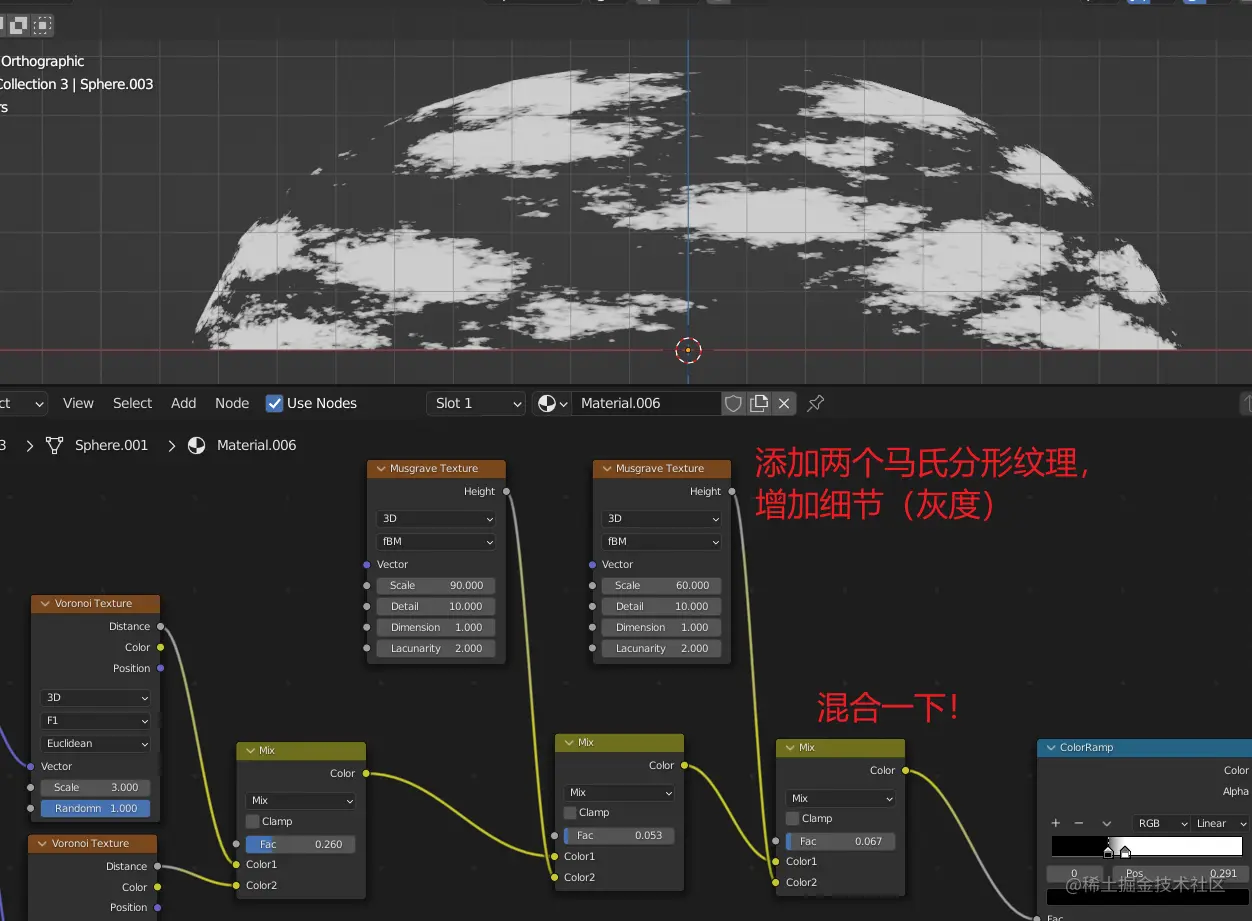

添加两个马氏分形纹理,增加细节


烘焙贴图

基本完成,现在烘焙成一张透明贴图!

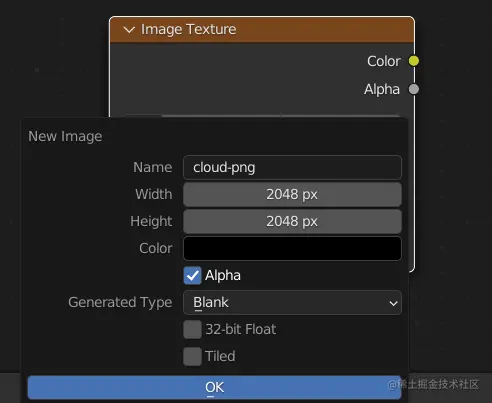

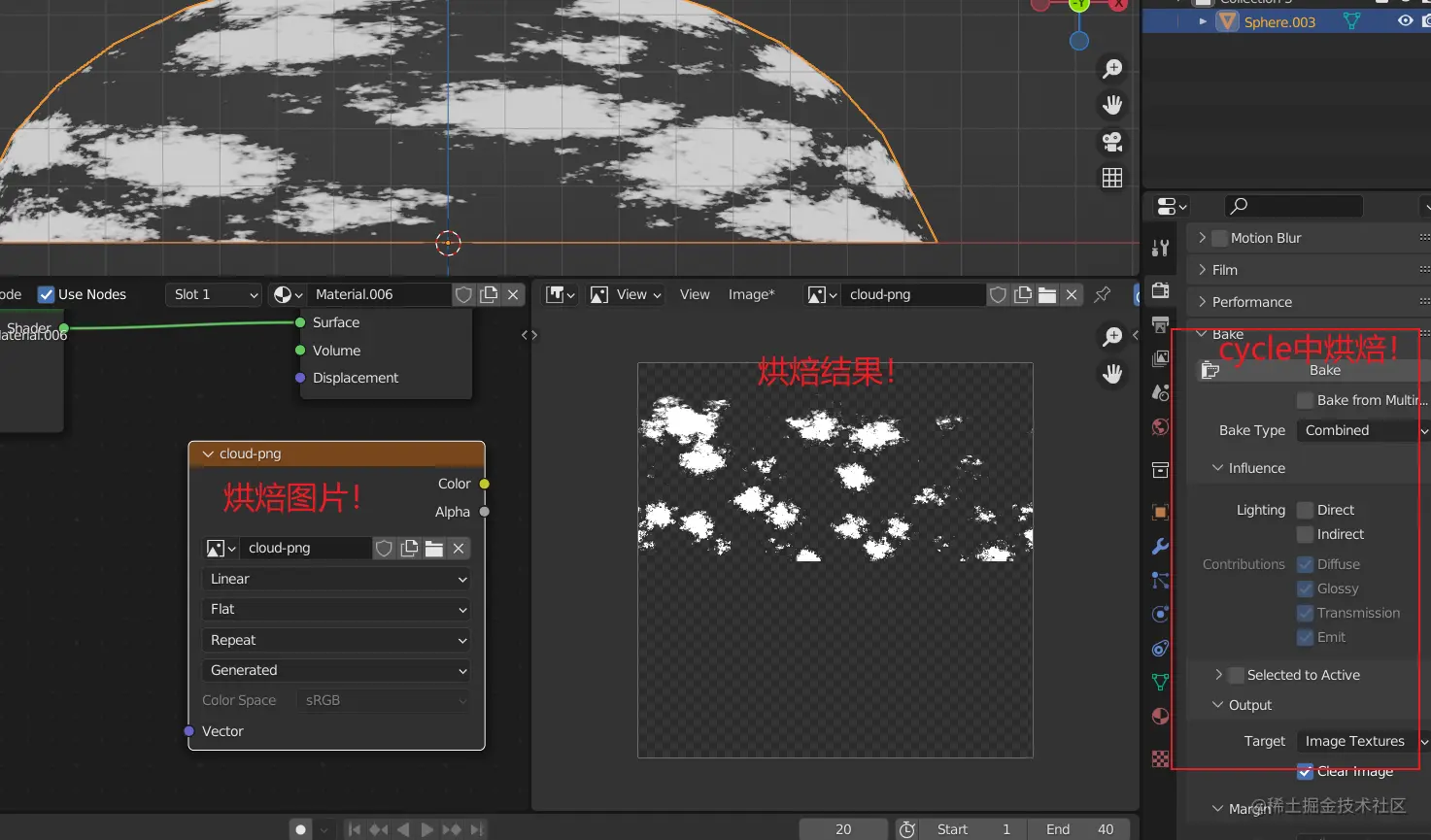

新建烘焙贴图,2k分辨率,勾选alpha通道!


在cycle中烘焙!

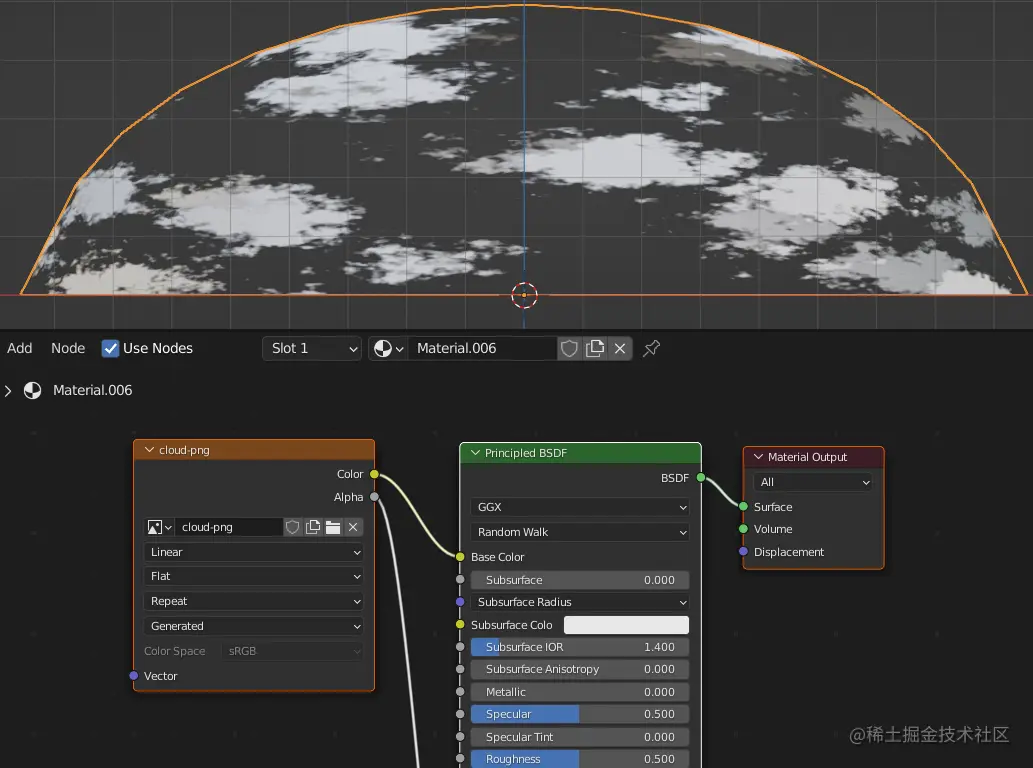

连接烘焙贴图!


导出gltf

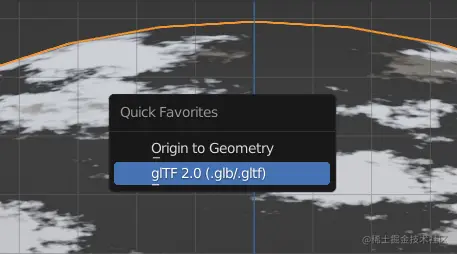

导出为gltf格式

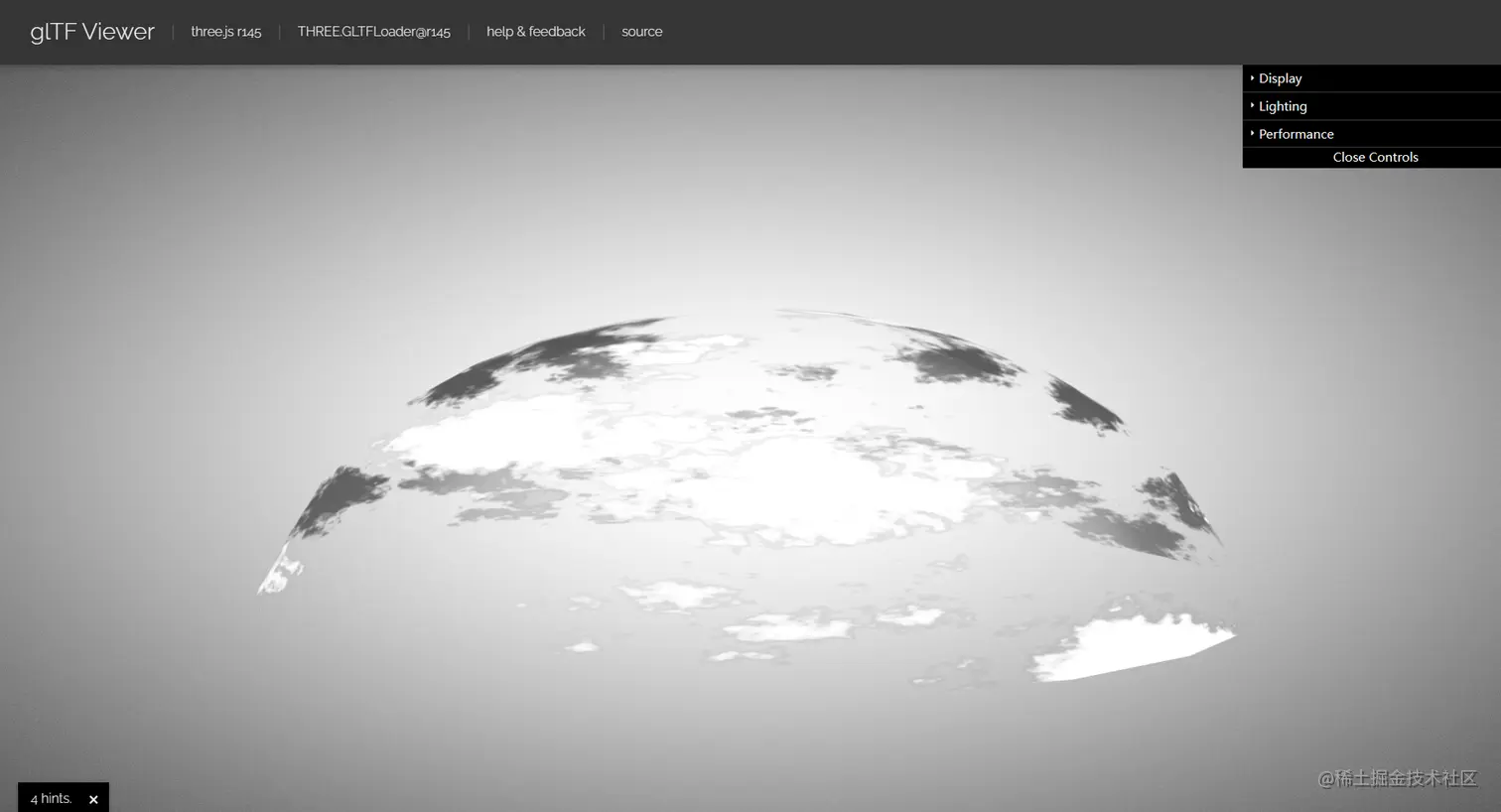

gltf viewer中查看,发现有点黑,给他加个发光效果!

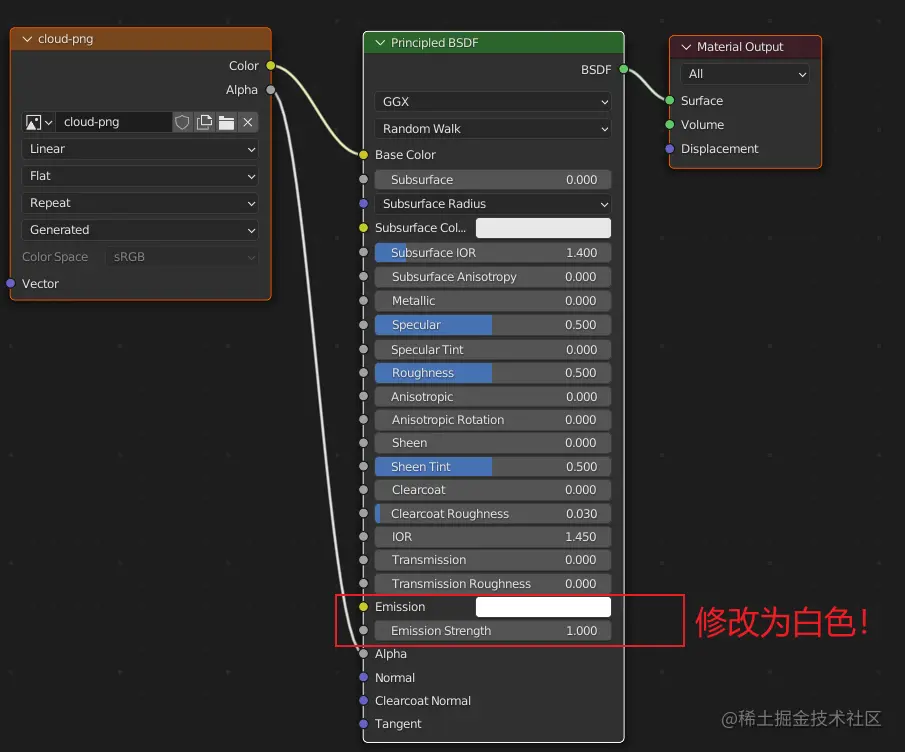

添加发光效果

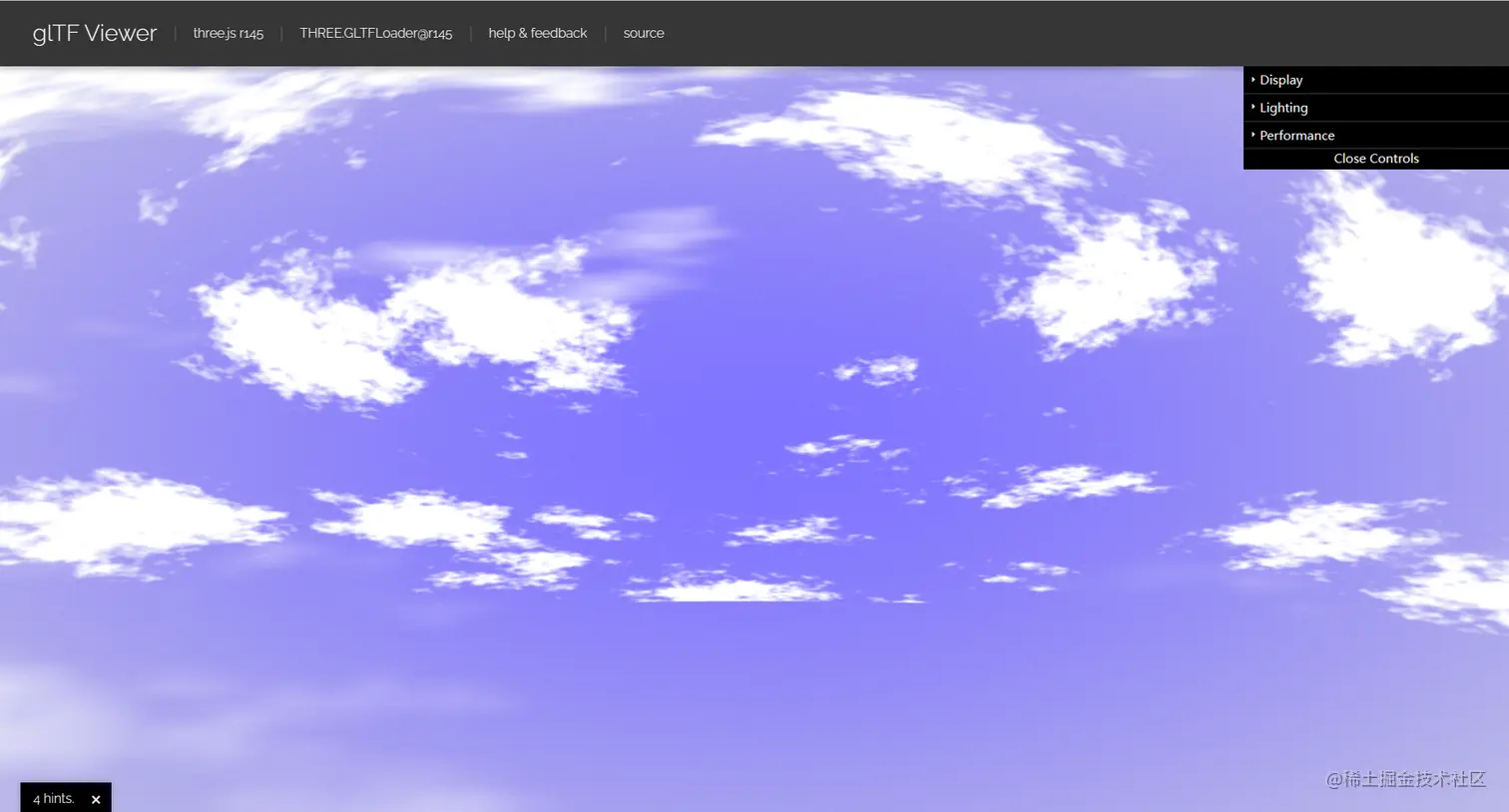

最终效果!调了下背景颜色,和镜头远近!


总结

Blender中的材质节点,主要考虑的输入和输出的关系,纹理作为输入调节,一步步导向输出内容,混合节点主要是做乘法,调节比例。

导出为gltf格式,直接使用节点编辑器是不识别的,需要烘焙,这样导出的模型,就可以在程序中使用了!
