背景

• 现有 [5, 9, 8, 3, 2, 4, 1, 7]、[1, 2, 3, 4, 5] 两个序列，依次插入二叉排序树中，结果如下：

• 二叉排序树本质上为了提高元素的检索效率而诞生的，但上面第二个序列对应的二叉排序树，却退化成了链表，那么检索效率也就退化成了 O(n)
• AVL 树的出现就是为了解决二叉排序树的退化问题，相比于普通二叉排序树，它增加了平衡条件

AVL 树的基本信息

• 发明者：G.M. Adelson-Velsky 与 E.M. Landis
• 年代：1962
• 性质：| H(left) - H(right) | <= 1，左右子树高度差不超过 1
• 优点：由于对每个节点的左右子树的树高之差做了限制，所以整棵树不会退化成链表

AVL 树的左旋与右旋

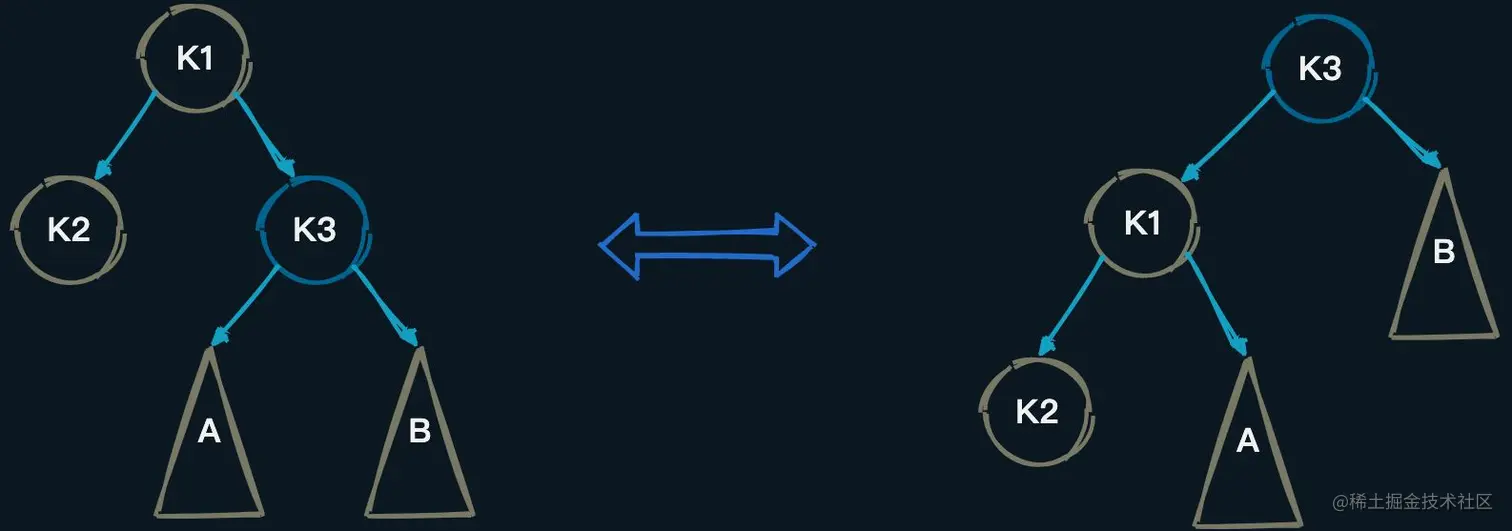

• 上图左树以 K1 为目标节点进行左旋，有点类似逆时针旋转

  • K3 成为成为 K1 的父节点
  • K3 的左子树 A 成为 K1 的右子树

• 上图右树以 K3 为目标节点进行右旋，有点类似顺时针旋转

  • K1 成为 K3 的父节点
  • K1 的右子树 A 成为 K2 的左子树

• 左旋右旋互为相反操作，且天然保持着二叉排序树的性质

• AVL 树的失衡类型：

  • LL 型 与 RR 型，是一对相似的失衡类型
    • LL 型是指 K1 的左子树的左子树更高
    • RR 型是指 K1 的右子树的右子树更高

• 为了保持上面两种类型的树的平衡

  • LL 型需要对根结点进行右旋操作
  • RR 型则相反，需要对根节点进行左旋操作

• 下面以 LL 型为例进行推导及演示

// LL 型右旋平衡的推导过程
// 右旋前
h(k2) = h(a) + 1
h(k3) = max(h(c), h(d)) + 1
h(k2) = h(k3) + 2 // 关键
h(a) + 1 = max(h(c), h(d)) + 1 + 2

h(a) = max(h(c), h(d)) + 2
h(a) = h(b) + 1

// 右旋后
k1 左右子树高分别为 h(b) 与 h(k3) = max(h(c), h(d)) + 1
根据上面推导的公式，K1 的左右子树是平衡的

k2 左右子树高分别为 h(a) 与 h(b) + 1
根据上面推导的公式，K2 的左右子树是平衡的

而 K3 本来就是平衡的

所以进行右旋操作后的树是平衡的

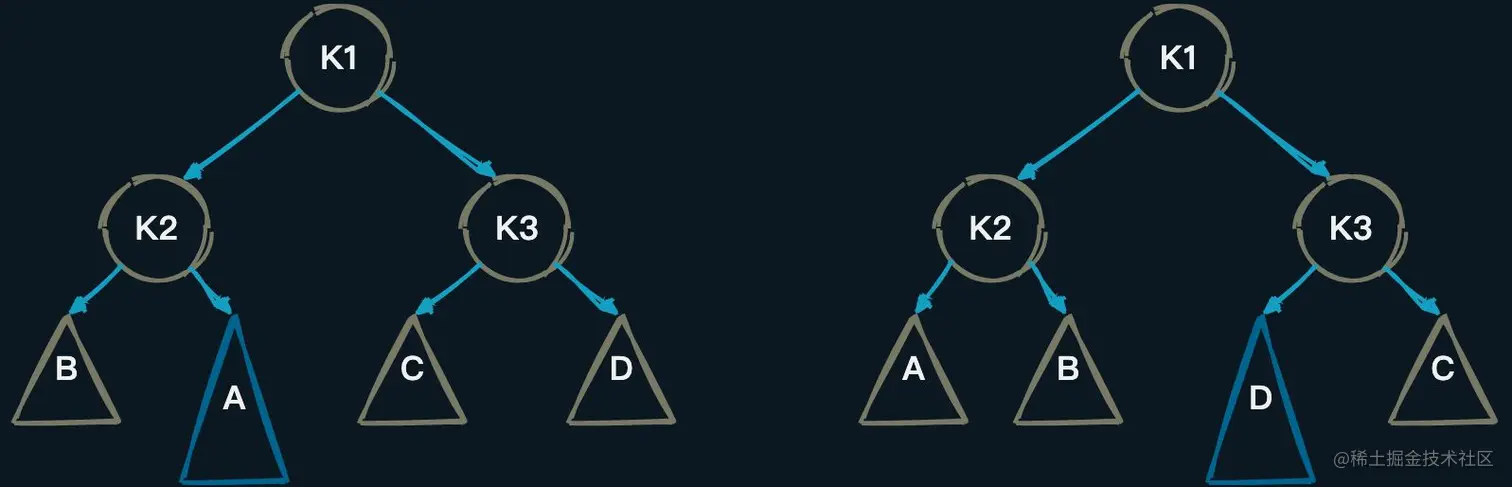

• LR 型与 RL型，是一对相似的失衡类型
  • LR 型指的是 K1 的左子树的右子树更高
  • RL 型指的是 K1 的右子树的左子树更高

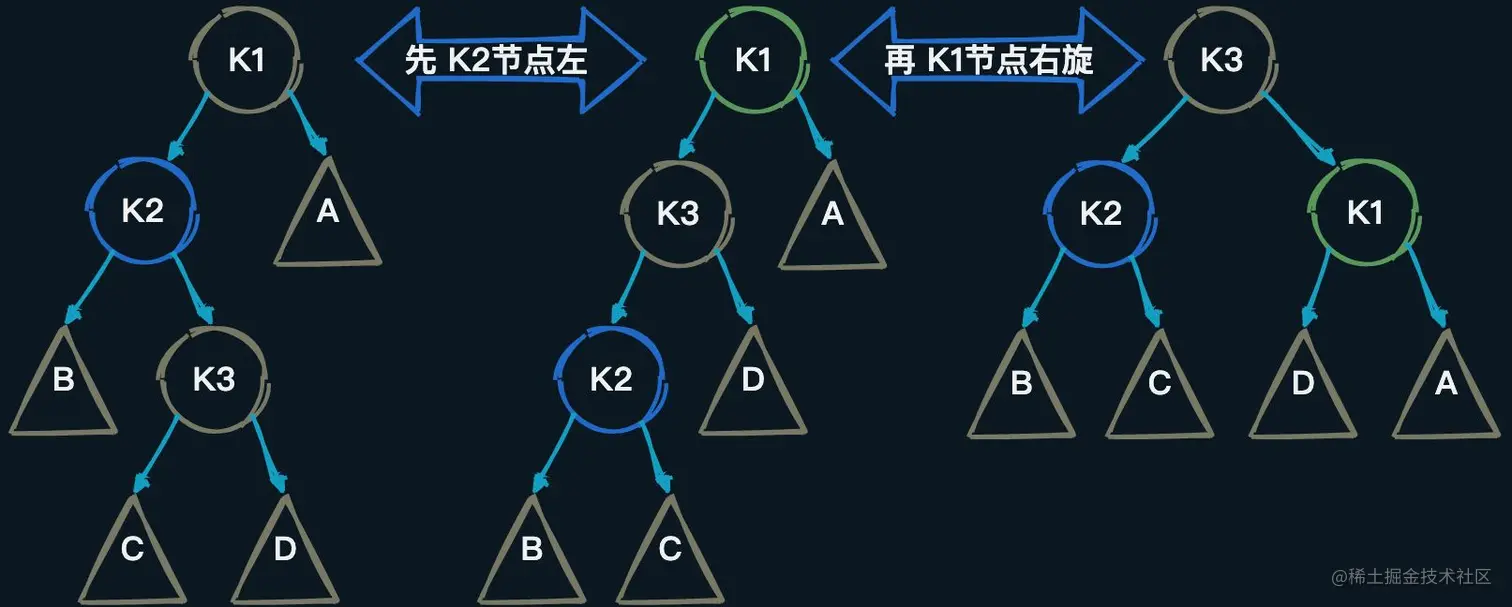

• 为了保持上面两种类型的树的平衡 - LR 型需要先将左子树根节点左旋操作，再将整棵树的根节点进行右旋操作 - RL 型则相反，需要先将右子树的根节点右旋操作，再将整棵树的根节点进行左旋操作

下面以 LR 型为例进行推导及演示

// LR 型调整平衡的推导过程
// 平衡操作前
h(k3) = max(h(c), h(d)) + 1
h(k3) = h(b) + 1 // 关键

h(b) = max(h(c), h(d))

h(k2) = h(k3) + 1 = h(b) + 2
h(k2) = h(a) + 2

h(b) = max(h(c), h(d)) = h(a)

// 平衡操作后
观察第三层的子树，由上面公式可知整棵树已经是平衡的了

• 在 AVL 树中依次插入上面两个序列中的元素
• [5, 9, 8, 3, 2, 4, 1, 7]

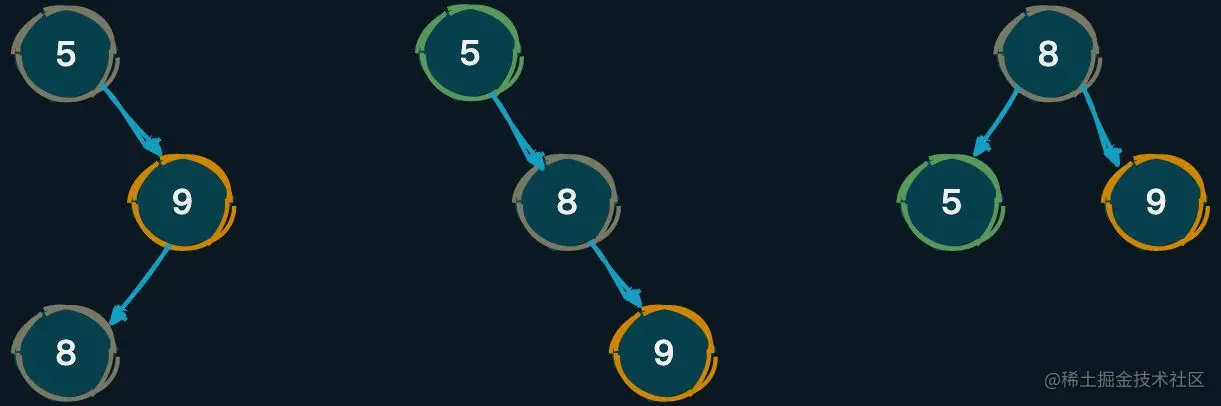

• 依次插入 5，9，8，从节点 5 处观察可知，树中第一次出现 RL 型失衡
• 从左至右，先将节点 5 的右子节点 9 进行右旋操作，再将节点 5 进行左旋操作，即可恢复树的平衡

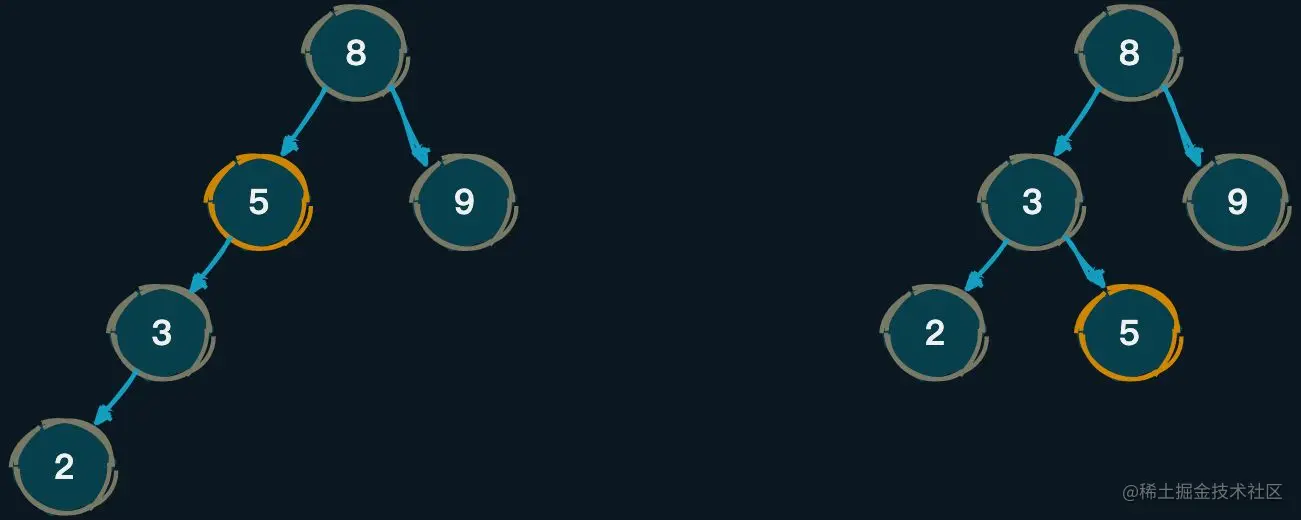

• 继续插入 3，2，从节点 5 观察可知，树中出现 LL 型失衡
• 将节点 5 进行右旋操作，即可恢复树的平衡

• 继续插入 4，从节点 8 处可观察到树中出现 LR 型失衡
• 从左至右，先将节点 8 的左子节点 3 进行左旋操作，再将节点 8 进行右旋操作，即可恢复树的平衡

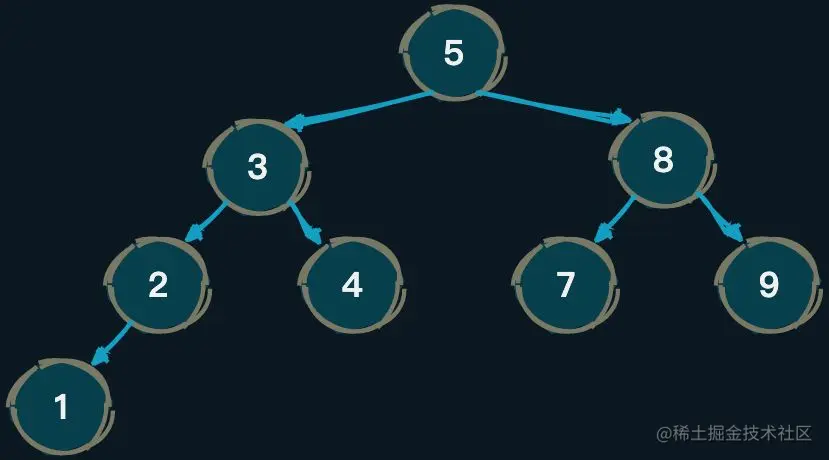

• 最后继续插入 1，7，平衡二叉排序树就完成了

• [1, 2, 3, 4, 5]

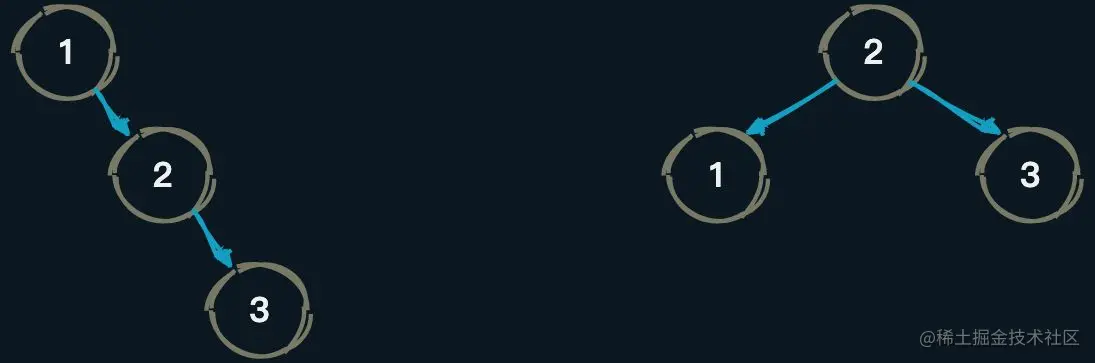

• 依次插入 1，2，3，从节点 1 处可观察到树中出现了 RR 型失衡，将节点 1 进行左旋操作，即可恢复树平衡

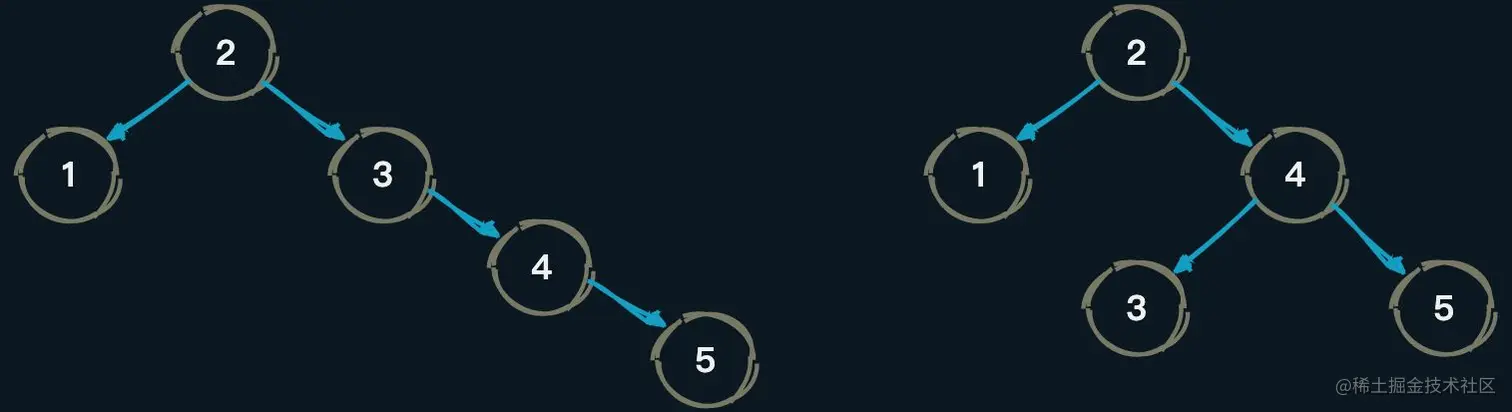

• 再次插入 4，5，从节点 3 处观察可知，树中出现了 RR 型失衡
• 将节点 3 进行左旋操作，即可恢复树平衡

代码演示

• AVL

小结

• 本文介绍了 AVL 树的基本信息以及树中节点调整涉及到的左旋右旋操作
