大多数开发人员应该熟悉位图，除了bloom过滤器的存储实现外，许多数据库还提供位图类型索引。对于内存存储，位图可以看作是特殊类型的稀疏位数组，它不会引起读写放大问题(意味着读/写字节远远超过请求)。Redis支持对字符串类型的位相关操作，但对于像Kvrocks这样基于磁盘kv的存储来说，这是一个很大的挑战。因此本文主要讨论“如何降低rocksdb上的磁盘读/写放大”。

为什么会发生放大

放大主要来自两个方面:

硬件级需要最小的读写单元

我们如何在软件级别上组织数据分布

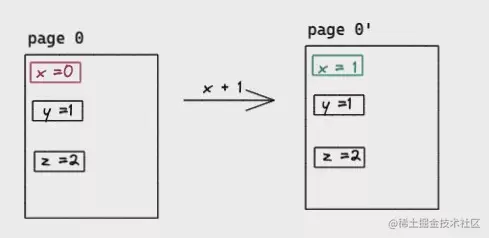

以SSD为例，读写操作的最小单位是页(一般为4KiB/8KiB/16KiB)，即使请求大小为1byte，它也可以读写一页。此外，SSD的修改方式是read - modify - write，而不是in-place，这意味着SSD将读取页面内容并修改，然后将其写入另一个页面，旧的页面将被GC回收。类似如下:

我们可以看到，大量的随机io对SSD盘非常不友好，除了性能问题，频繁的擦除和写入也会严重导致SSD的寿命(随机读写对hdd也不友好，需要不断的寻址)。LSM-Tree通过将随机写入更改为连续批处理写入来缓解这类问题。

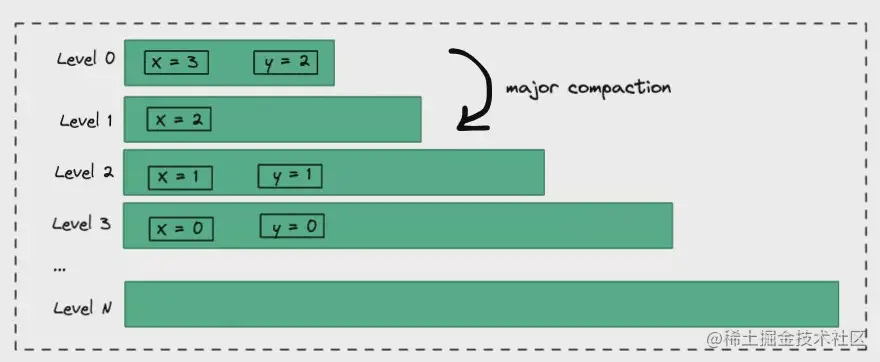

软件层面的读写放大主要来自于数据组织方式，不同组织方式带来的读写放大程度也会有很大差异。以RocksDB为例，RocksDB是基于谷歌LevelDB的Facebook，它丰富了多线程、备份和压缩等许多非常有用的功能。在解决磁盘写放大问题的同时，也带来了一些空间扩大问题。让我们简单看看LSM-Tree是如何组织数据的:

LSM-Tree将在每次写入时创建一个新条目。例如上图中，变量X连续写了4次，分别是0、1、2、3。单变量X侧造成4倍空间放大，那些旧的空间会在背景压实上被回收。类似地，删除是通过插入值为空的记录来实现的。LSM-Tree的每一层空间大小逐层增加。当容量达到极限时，它将触发压缩以合并到下一层，等等。假设0级的最大存储大小为M字节，则逐层增加10倍，最大为7层。理论上，空间放大约为1.111111倍。计算公式如下:

amplification ratio = (1 + 10 + 100 +1000 + 10000 + 100000 + 1000000) * M / (1000000 * M)

但由于最后一层一般达不到最大值，放大空间率比理论值大得多。在RocksDB文档中也提到了它。详情见:rocksdb.org/blog/2015/0…

另外，由于RocksDB的读写都是基于key-value，所以值越大，读写放大可能越大。例如，假设有一个值为10 MiB的JSON。如果你想修改这个键中的一个字段，你需要读取整个JSON，修改并重新写回来，这将造成巨大的读写放大。论文“wiskey:在SSD-conscious Storage中分离键和值”，通过分离键值来优化LSM-Tree的大键值，以减少压实引起的写放大问题。TiKV中的titan基于Wiskey的论文，用于优化RocksDB在大键值场景下的写放大。RocksDB也在社区版本中实现了这个功能，但它仍处于实验阶段。

在rocksdb上实现位图

Kvrocks是与在RocksDB上实现的Redis协议兼容的磁盘存储。它需要支持位图数据结构，因此需要在rocksdb上实现位图。在大多数场景中，位图被用作稀疏数组，这意味着写入的偏移量应该是随机的，第一次可能是1，下一次偏移量可能是1000000000或更多。因此，实施将面临上述放大问题。

一种简单的方法是将整个位图视为一个值，并将该值读入内存，然后在写入时将其写回。虽然这种实现非常简单，但当价值巨大时，会造成严重的放大。除了有效的空间利用问题外，它还可能直接导致整个服务不可用，因为我们需要读取和写入整个值。Pika中的位图就是这样一个实现，但最大值限制为128 KiB。限制值大小可以避免上述极端情况，但会极大地影响位图的用户场景。

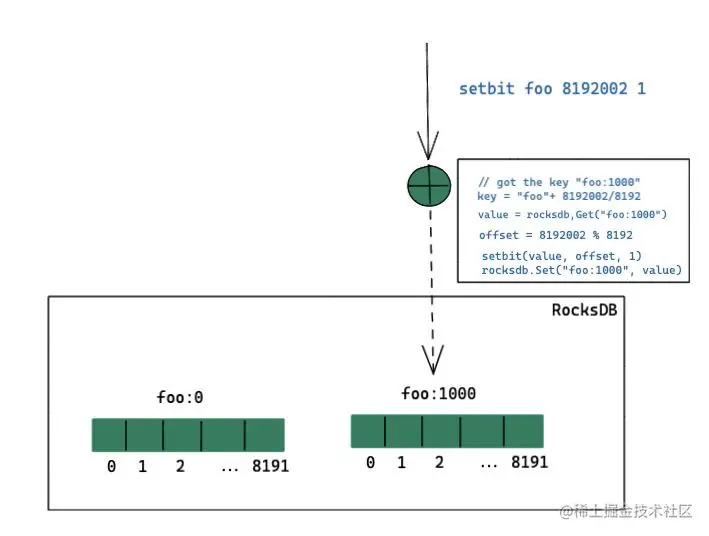

由于我们知道核心问题是由单个键值过大引起的，所以最直接的方法是将位图分割成多个键值，并将单个键值大小控制在合理的范围内，这样放大效果相对可控。在当前的Kvrocks实现中，每个键值被划分为1 KiB(8192位)。算法框图如下:

以setbit foo 8192002 1为例，实现步骤如下:

计算与offset 8192002对应的key，因为Kvrocks使用的值是1 KiB，所以key的编号是8192002/(1024*8)= 1000，所以可以知道该位应该存储在子key“foo1000”中

然后从RocksDB中获取该键对应的值，计算该段的偏移量，8192002%8192等于2，然后设置偏移量为2的位为1

最后将整个值写回RocksDB

这个实现的一个关键点是只读写我们需要的位图的限制部分。假设我们只执行了两次setbit, setbit foo 1 1和setbit foo 8192002 1，那么在rocksdb中只有foo:0和foo:1000两个键的读写，实际的读值大小总共只有2 KiB。它可以完美地适应位图这样的稀疏阵列场景，也不会因为稀疏写入而造成空间扩大的问题。

这个想法也类似于Linux的虚拟内存/物理内存映射策略。例如，我们向malloc请求1GiB，而操作系统只分配了一块虚拟内存地址空间。实际写入时分配的物理内存是否会触发页错误中断。也就是说，如果内存页没有被写入，只读不会造成物理内存分配。

GetBit也类似。它首先计算出偏移量所在的键，然后从rocksdb中读取该键。

如果不存在，表示该段还没有被写入，直接返回0。

如果存在，则读取Value并返回相应位的值。

此外，实际的键值大小也由当前写入的最大偏移量决定。当有写操作时，并不总是创建1024 KiB键值。这还可以在某种程度上帮助优化单个键-值内的读写放大问题。可以查看源代码了解更多细节:github.com/KvrocksLabs…

总结

可以看出，在内存和磁盘上实现同样的事情是完全不同的，面临的挑战也是完全不同的。对于磁盘类型的服务，必须不断优化随机读写和空间放大问题。熟悉软件是不够的，还需要了解硬件内部。
