Sentinel介绍

Sentinel是Redis的高可用性解决方案：由一个或多个Sentinel实例组成的Sentinel系统可以监视任意多个主服务器，以及这些主服务器下的从服务器，并且在主服务器进入下线状态时，自动将下线主服务器的某个从服务器升级为新的主服务器，然后由新的主服务器代替已下线的主服务器继续处理请求。

了解原理之前先问几个问题

  • Sentinel是怎么知道master和slave的，内部是如何维护的？
  • Sentinel与Sentinel又是如何知道的，内部是如何维护的？
  • Sentinel是怎么知道master下线的？
  • master下线之后由谁来进行故障转移？
  • 具体的故障转移的步骤又是怎样的？

启动并初始化Sentinel

启动一个Sentinel可以使用下面任一命令

redis-sentinel /path/to/your/sentinel.conf
redis-server /path/to/your/sentinel.conf --sentinel

当一个Sentinel启动时，它需要执行以下步骤（主要讲后面三个步骤了解几个结构体）：

1. 初始化服务器。

略

2. 将普通Redis服务器使用的代码替换成Sentinel专用代码。

略

3. 初始化Sentinel状态。

这一步服务器会初始化一个sentinel.c/sentinelState结构，这个结构保存了服务器中所有Sentinel功能相关的状态

struct sentinelState {
//当前纪元，用于实现故障转移
uint64_t current_epoch;
//保存了所有被这个sentinel 监视的主服务器
//字典的键是主服务器的名字
//字典的值则是一个指向sentinelRedisInstance 结构的指针
dict *masters;
//是否进入了TILT 模式？
int tilt;
//目前正在执行的脚本的数量
int running_scripts;
//进入TILT 模式的时间
mstime_t tilt_start_time;
//最后一次执行时间处理器的时间
mstime_t previous_time;
// 一个FIFO 队列，包含了所有需要执行的用户脚本
list *scripts_queue;
} sentinel;
4. 根据给定的配置文件，初始化Sentinel的监视主服务器列表

现在需要初始化SentinelState中的masters属性，masters是一个dict，key为master的名字，value是被监视主服务器对应的sentinel.c/sentinelRedisInstance结构

typedef struct sentinelRedisInstance {
    //标识值，记录了实例的类型，以及该实例的当前状态
    int flags;
    //实例的名字
    //主服务器的名字由用户在配置文件中设置
    //从服务器以及Sentinel 的名字由Sentinel 自动设置
    //格式为ip:port ，例如"127.0.0.1:26379"
    char *name;
    //实例的运行ID
    char *runid;
    //配置纪元，用于实现故障转移
    uint64_t config_epoch;
    //实例的地址
    sentinelAddr *addr;
    // SENTINEL down-after-milliseconds 选项设定的值
    //实例无响应多少毫秒之后才会被判断为主观下线（subjectively down ）
    mstime_t down_after_period;
    // SENTINEL monitor <master-name> <IP> <port> <quorum> 选项中的quorum 参数
    //判断这个实例为客观下线（objectively down ）所需的支持投票数量
    int quorum;
    // SENTINEL parallel-syncs <master-name> <number> 选项的值
    //在执行故障转移操作时，可以同时对新的主服务器进行同步的从服务器数量
    int parallel_syncs;
    // SENTINEL failover-timeout <master-name> <ms> 选项的值
    //刷新故障迁移状态的最大时限
    mstime_t failover_timeout;
    // ...
    // 其他监控相同主节点的Sentinel
    dict *sentinels;
} sentinelRedisInstance;

其中的sentinelAddr，即实例的地址

typedef struct sentinelAddr {
char *ip;
int port;
} sentinelAddr;

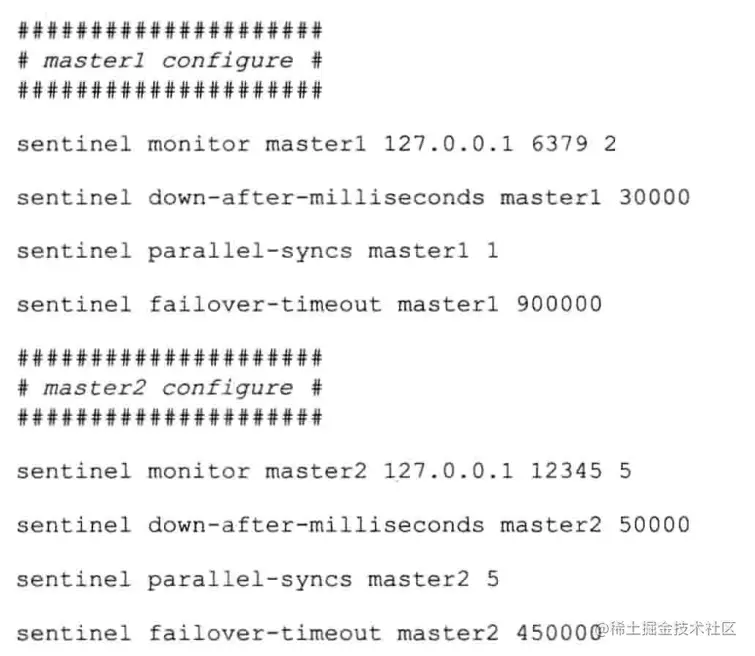

举个例子，用户在启动Sentinel的时候，指定了包含以下内容的文件： image.png

加载配置文件之后sentinelState的masters字段将会对应两个sentinelRedisInstance

5. 创建连向主服务器的网络连接。

这个时候sentinelState里面已经保存了masters的信息，最后一步会创建连向master的网络连接，对于每个被Sentinel监视的master来说，Sentinel会创建两个连向master的异步网络连接

  • 一个是命令连接，这个连接专门用于向master发送命令，并接收命令回复。
  • 另一个是订阅连接，这个连接专门用于订阅主服务器的__sentinel__:hello频道

获取主服务器信息

Sentinel默认会以每十秒一次的频率，通过命令连接向被监视的主服务器发送INFO命令，并通过分析INFO命令的回复来获取主服务器的当前信息。
举个例子，主服务器master有三个从服务器slave0、slave1 和slave2,并且一个Sentinel正在连接主服务器，那么Sentinel将持续地向主服务器发送INFO命令，并获得类似于以下内容的回复:

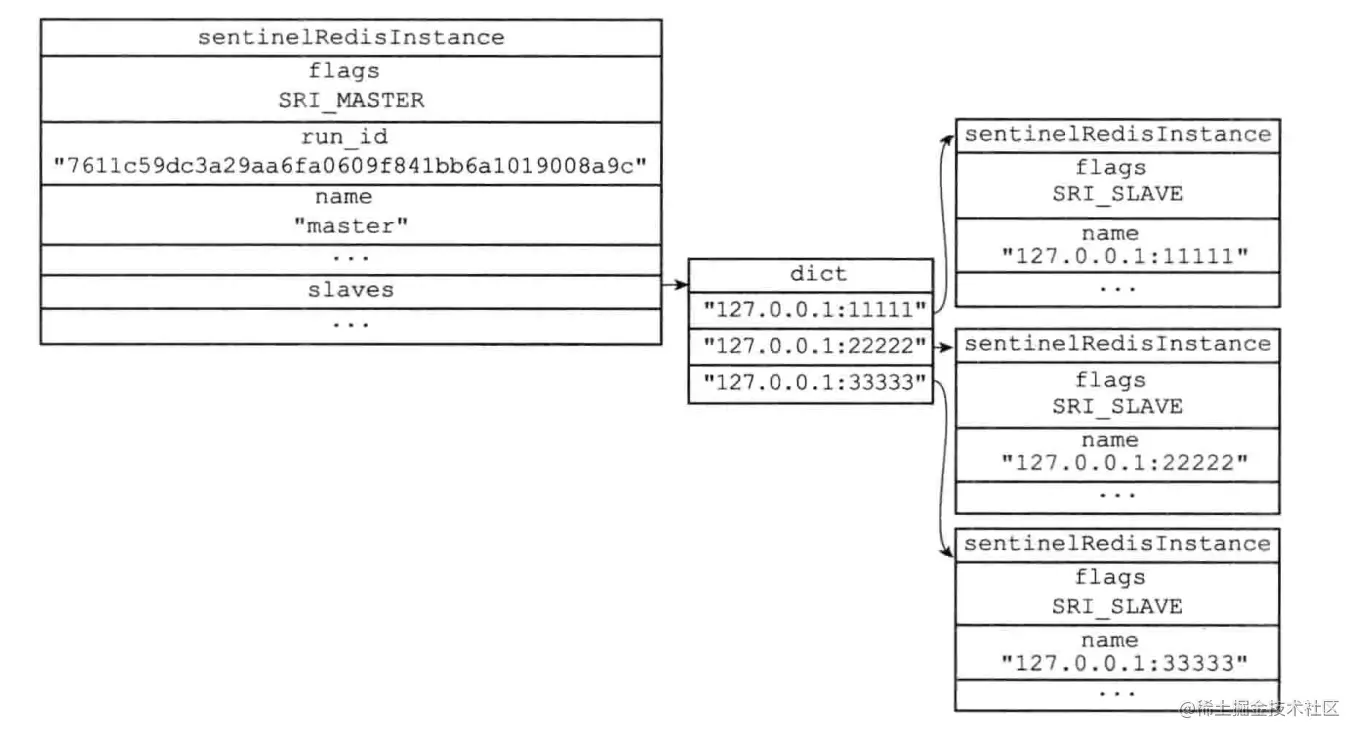

还记得初始化时候的sentinelRedisInstance吗，它不仅可以用作master，同样也可以用作slave，sentinel接收到INFO命令之后，会更新sentinelState的masters字段，也就是说sentinel现在不仅有master的信息，同样，也有slave的信息，master以及包含的slave的结构体如下：


获取从服务器信息

虽然能够通过给master发送INFO命令接收到slave大致的信息，但是还需要更详细的信息，同时还需要向slave也创建命令连接和订阅连接

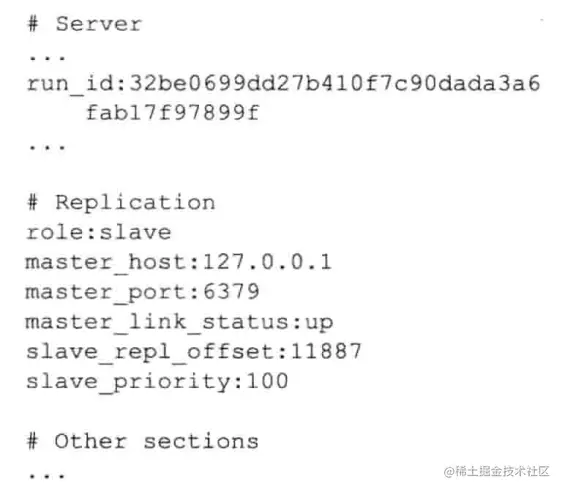

创建完命令连接之后，同样的，Sentinel默认每十秒一次的频率，通过命令连接向slave发送INFO命令，并获得类似于以下的回复：


Sentinel会根据INFO命令回复对从服务器的实例结构进行更新

到这里可以解决第一个问题了，Sentinel是怎么知道master和slave的，内部是如何维护的？ 其实本质上还是通过配置文件知道master的信息，Sentinel启动的时候初始化了sentinelState，里面的masters字段维护了所有主服务器，后面会向master建立命令连接和订阅连接，通过INFO命令可以知道master的详细信息，以及slave的信息，从而可以向slave建立命令连接和订阅连接，也会发送INFO命令获取slave的信息

说这么多好像还没有用到订阅连接，别急，继续往下看

向主服务器和从服务器发送信息

在默认情况下，Sentinel会以每两秒一次的频率，通过命令连接向所有被监视的master和slave发送以下格式的命令
PUBLISH __sentinel__:hello "<s_ip>,<s_port>,<s_runid>,<s_epoch>,<m_name>,<m_ip>,<m_port>,<m_epoch>"
PUBLISH就是向__sentinel__:hello频道中发送消息，所有订阅了该频道的服务器都会收到消息，那到底发的是什么消息呢？

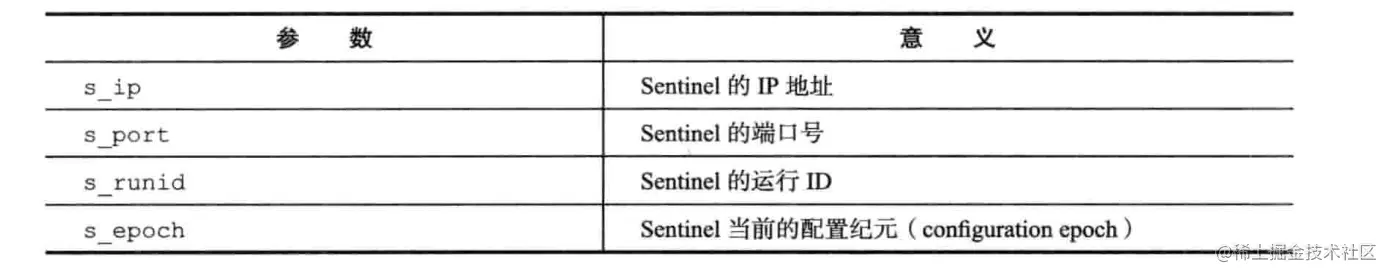

image.png 不难理解，s开头的都是Sentinel相关的，m开头的都是master相关的，至于epoch跟故障转移相关，后面再讲

接收来自主服务器和从服务器的频道信息

还记得之前Sentinel已经和所有的master以及slave建立了命令连接以及订阅连接吗？建立订阅连接之后Sentinel就会通过订阅连接向服务器发送SUBSCRIBE __sentinel__:hello命令，即订阅__sentinel__:hello频道，这也就是说Sentinel既通过命令连接向服务器的__sentinel__:hello频道发送消息，又通过订阅连接向服务器的__sentinel__:hello频道接受消息，那接收的消息有什么用呢？如何解析呢？

举个例子：假设现在有Sentinel1，Sentinel2，Sentinel3三个Sentinel在监视同一个服务器，那么当Sentinel1向服务器的__sentinel__:hello频道发送消息的时候，所有订阅了__sentinel__:hello频道的Sentinel都会收到这条消息（包括自己）

收到消息的Sentinel，如果发现消息是自己发送的就忽略，如果是其他Sentinel发送的会做两件事

  • 更新Sentinel字典

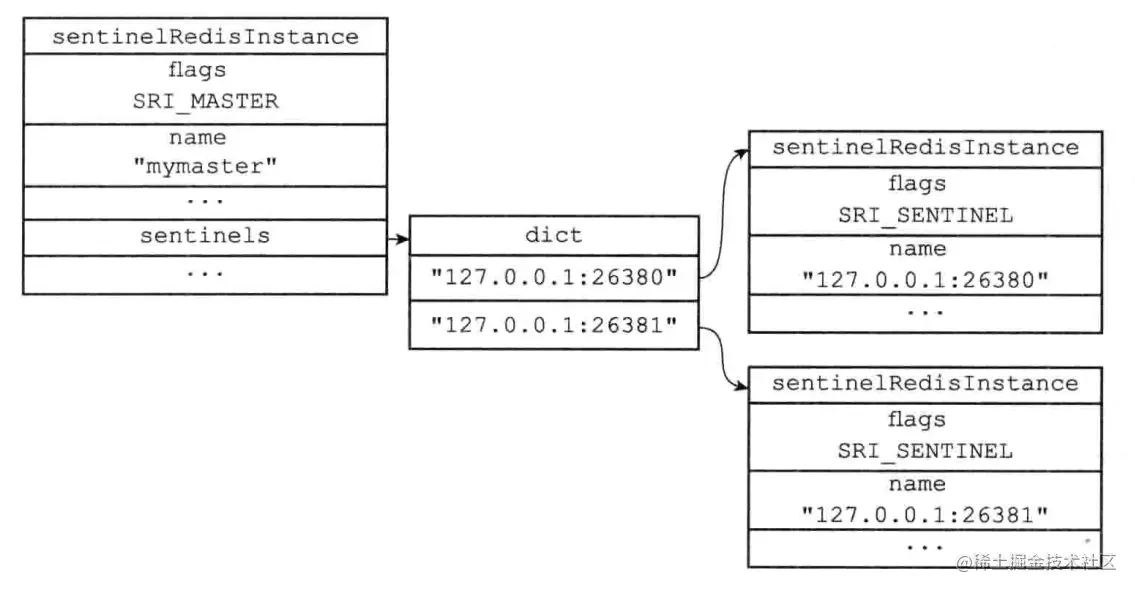

即更新sentinelState维护的master的sentinels字段 image.png

  • 创建连向其他Sentinel的命令连接

当Sentinel通过订阅频道发现一个新的Sentinel时，不仅会为新的Sentinel在Sentinel字典中创建相应的实例结构，还会创建一个连向新的Sentinel的命令连接

到这里就能回答文章开头的第二个问题了，Sentinel与Sentinel又是如何知道的，内部是如何维护的？
答案是Sentinel通过命令连接向服务器的__sentinel__:hello频道发送sentinel和master相关的信息，而其他Sentinel通过订阅连接收到消息，会即更新sentinelState维护的master的sentinels字段,同时创建一个连向新的Sentinel的命令连接

说了这么多，Sentinel与master，slave，以及其他Sentinel的连接到底有什么用呢？
其实是用来检测服务器的存活状态，并且选出领头Sentinel对已下线的主服务器执行故障转移

检测主观下线状态

所谓检测主观下线状态，就是Sentinel判断某个主服务器是否下线了
在默认情况下，Sentinel会以每秒一次的频率向所有与它创建了命令连接的实例（包括Master、Slave、其他Sentinel在内）发送PING命令，并通过实例返回的PING命令回复来判断实例是否在线，那多长时间没有回复算下线呢？

举个例子，Sentinel设置了以下配置：

image.png 那么50000毫秒不仅会成为Sentinel判断master进入主观下线的标准，还会成为 Sentinel判断master属下所有slave，以及所有同样监视master的其他Sentinel进入主观下线的标准，检测到下线之后会将sentinelRedisInstance的flags字段的SRI_S_DOWN标识打开

检测客观下线状态

当Sentinel将一个master判断为主观下线后，为了确认这个服务器是否真的下线，它会询问其他监视该master的Sentinel，看它们是否也认为该master下线了

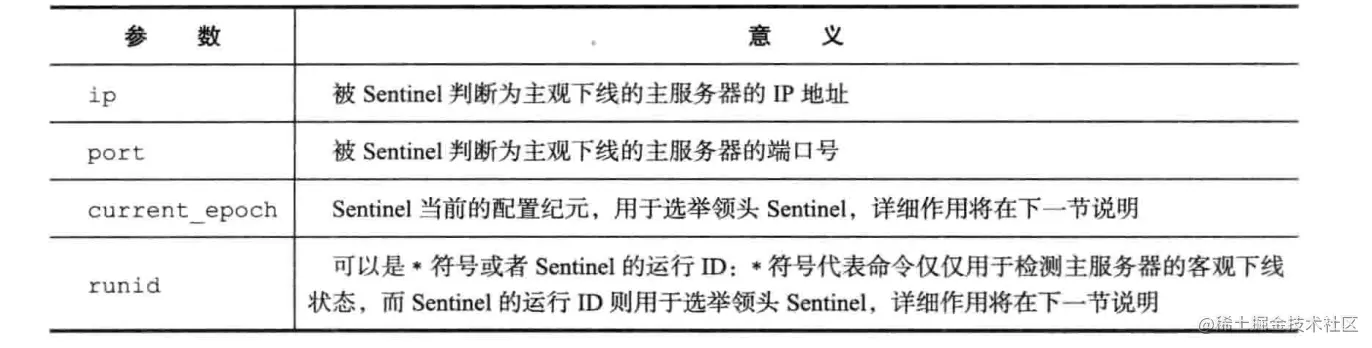

举个例子：Sentinel1使用SENTINEL is-master-down-by-addr <ip> <port> <current_epoch> <runid>命令询问其他Sentinel，各个字段的意义如下，至于current_epoch和runid先忽略


Sentinel2收到命令的会检查master是否下线，然后回复给Sentinel1如下命令
SENTINEL is-master-down-by-addr <down_state> <leader_runid> <leader_epoch>
参数意义如下，leader_runid和leader_epoch先忽略 image.png 比如说，Sentinel2也同意master下线，就会回复SENTINEL is-master-down-by-addr 1 * 0

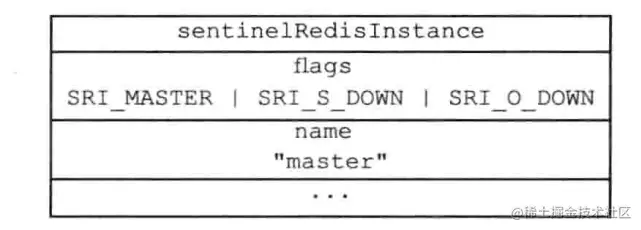

Sentinel1收到回复之后会将同意数量统计，当这一个数量达到配置指定判断客观下线所需数量的时候，Sentienl1会将master实例结构的flags属性的SRI_O_DOWN标识打开


到这里就很容易知道了，Sentinel是怎么知道master下线的？其实是通过PING命令主观判断，而是否客观下线是通过和其他Sentinel确认得到的

选取领头Sentinel

当一个主服务器被判断为客观下线的时候，监视这个下线服务器的各个Sentinel会进行协商，选出一个领头Sentinel，并由领头Sentinel进行故障转移操作

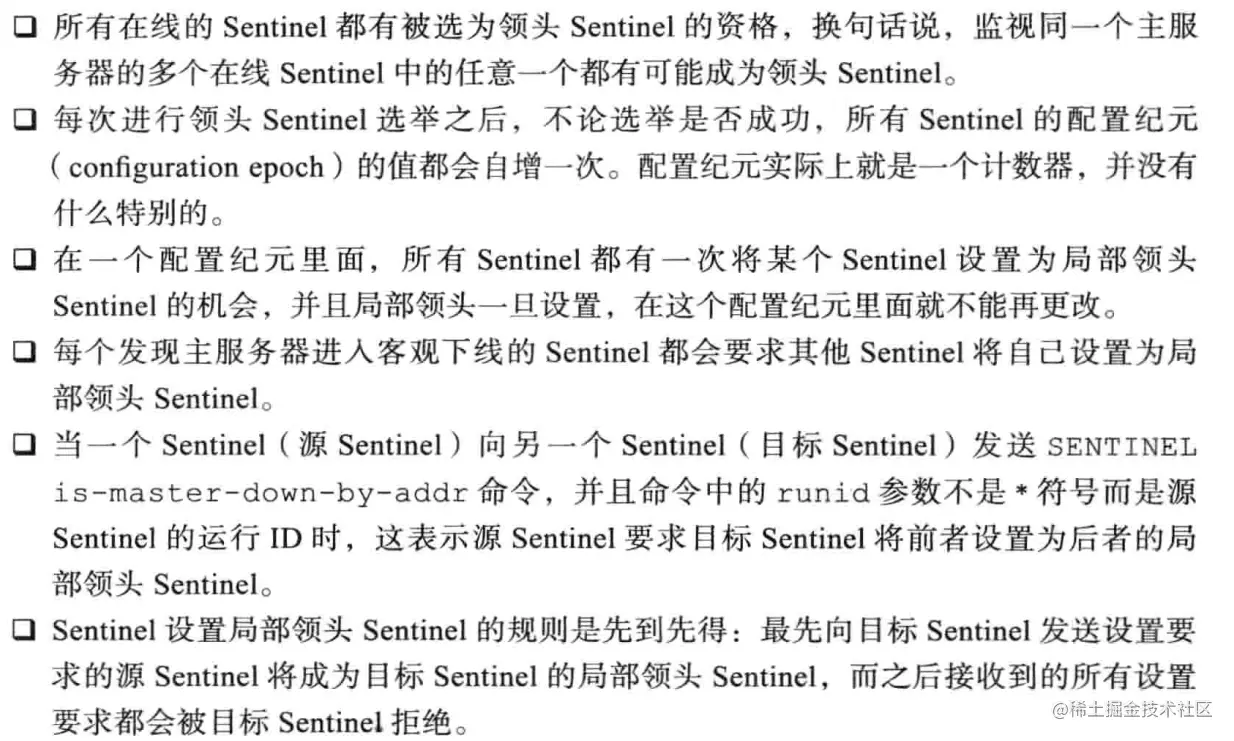

选取领头Sentinel的规则和方法：



举个例子：假设现在有三个Sentinel正在监视同一个主服务器，并且这三个Sentinel之前已经通过SENTINEL is-master-down-by-addr命令确认master进入了客观下线状态，那么为了选出领头Sentinel，三个Sentinel再次向其他Sentinel发送SENTINEL is-master-down-by-addr命令，这次会带上自己的运行ID和epoch
例如：
SENTINEL is-master-down-by-addr 127.0.0.1 6379 0 e955b4c85598ef5b5f055bc 7ebfd5e828dbed4fa

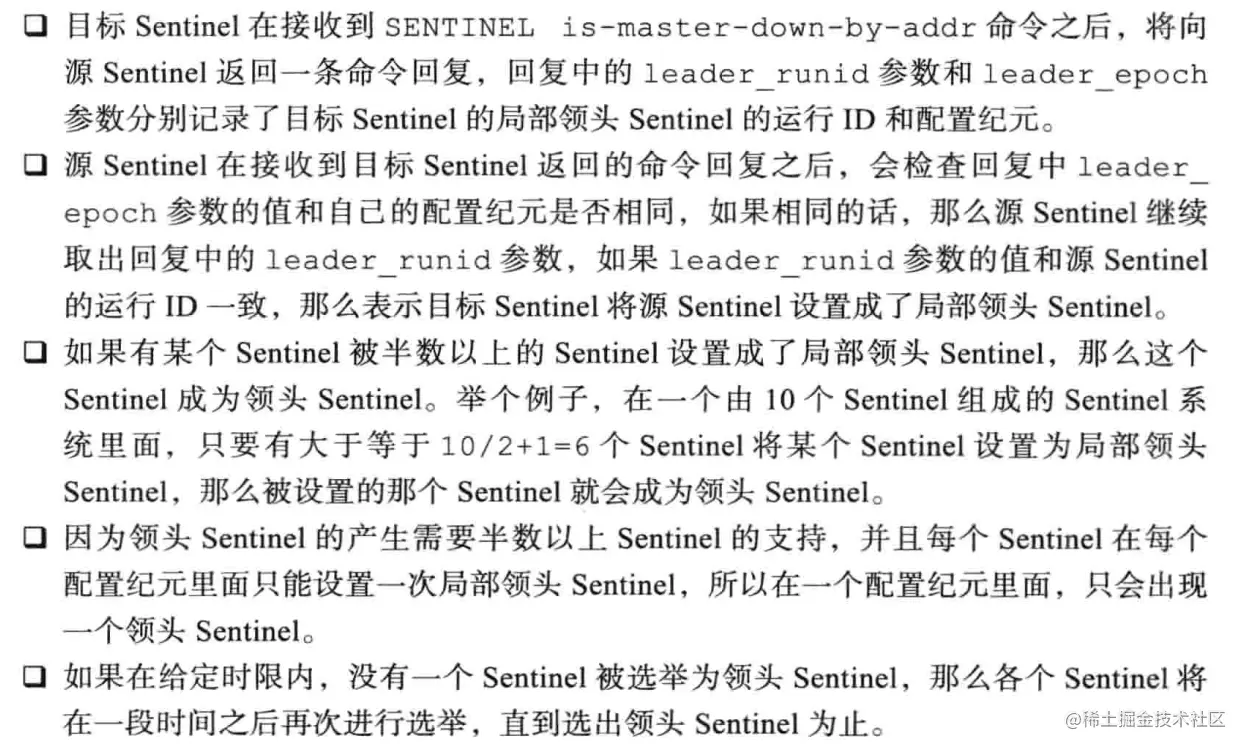

如果接收到这个命令的Sentinel还没有设置局部领头Sentinel的话，它就会将运行ID为e955b4c85598ef5b5f055bc 7ebfd5e828dbed4fa的Sentinel设置为自己的局部领头Sentinel，并返回SENTINEL is-master-down-by-addr 1 e955b4c85598ef5b5f055bc 7ebfd5e828dbed4fa 0,根据这一回复，统计出有多少个Sentinel将自己设置了局部领头Sentinel，最终领头Sentinel就可以对master执行故障转移操作了

master下线之后由谁来进行故障转移？到这里我们解决了第四个问题，所有确认master为客观下线状态的Sentinel会选出一个领头Sentinel执行故障转移

故障转移

故障转移包含三个步骤

1、选出新的主服务器

从已下线master的slave列表里面选出一个状态良好，数据完整的slave，然后向这个从服务器发送SLAVEOF no one命令，将这个slave转换为master

2、修改从服务器的复制目标

对其他slave发送SLAVEOF <new_master_ip> <new_master_port>命令，将其他slave复制新的master

3、将旧的主服务器变为从服务器

因为旧的master已经下线了，所以这种设置是保存在旧的master对应的实例结构里面的，当server1重新上线时，Sentinel会向它发送SLAVEOF <new_master_ip> <new_master_port>命令，让他成为新的master的slave

参考《Redis设计与实现》
