使用vue3+openlayer在地图上绘制点、线、面

技术栈：vue3+openLayer
项目中接触到的openLayer，用以渲染显示功能；
仅用于使用功能，可能不会涉及太深奥的部分。以下中名词可能有不对的地方，欢迎指正。
项目一般是用获取到的坐标数据，有可能是点线面中的一种，来渲染城市中心点、街道、店铺、区域。

绘制点线面需要先引用：

Point：点 LineString：线 MultiLineString：多线 Polygon：多边形 MultiPolygon：多多边形

import { Point, LineString, MultiLineString, Polygon, MultiPolygon } from 'ol/geom'//用于绘点线面

添加图层 下面是我碰见过的几种格式的坐标数据以及使用方式：
下面出现的addressLayer是设置的图层；

设置图层

引用图层和图层样式：

import { Fill, Stroke, Style, Icon } from 'ol/style'
import VectorLayer from 'ol/layer/Vector'

通过设置图层可满足项目中对点（设置坐标点）、线样式设计、面（颜色填充），自定义图层样式。

addLayer() {
  //设置图层
  let VectorLayer = new VectorLayer({
    lid: 'addressLayer',
    source: new VectorSource(),
    style: new Style({
      fill: new Fill({//填充
        color: 'rgba(0, 0, 0, 0.1)',
      }),
      stroke: new Stroke({//描边
        color: 'rgba(171,37,36, 0.7)',
        width: 6,
      }),
      image: new Icon({// 图标
        anchor: [0.5, 0.96],
        crossOrigin: 'anonymous',
        src: require('./img/point.png'),
      }),
    }),
  })
  // 添加图层
  this.map.addLayer(this.vectorLayer);
}

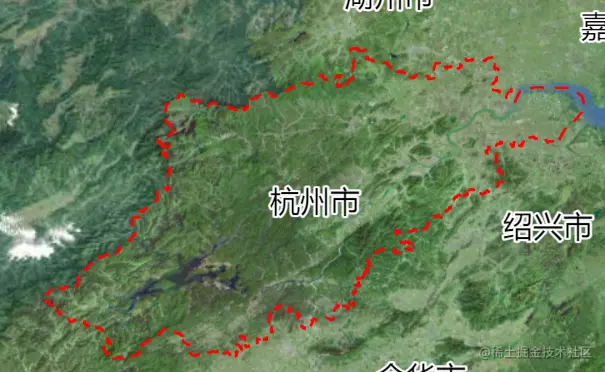

效果展示：

1、坐标属性加坐标点

let s1 = {
  coordinates: [120.112221, 30.284268],// 经度，纬度 例： 120, 30
  type: "Point"// 坐标属性
}

方法：

addFeature() {
  //获取图层数组
  let layers = this.map.getLayers().getArray()
  //根据图层名获取图层
  this.addressLayer = layers.filter((l) => l.get('lid') === 'addressLayer')
  let layerSource = null
  if (layers.length > 0) {
    layerSource = this.addressLayer[0].getSource()
  }
  if (layerSource) {
    //如果已有图层的话 先进行清空
    layerSource.clear()
    let s1 = {
      coordinates: [120.112221, 30.284268],// 经度，纬度 例： 120, 30
      type: "Point"
    }
    const feature1 = new Feature({ geometry: new Point(s1) })
    layerSource.addFeature(feature1)
  }
}

2、wkt格式

let s1 = 'POINT(120.22 29.7)';// 点
let s2 = 'POLYGON((121.40625 29.6875,121.375 29.6875,121.375 29.708333,121.40625 29.708333,121.40625 29.6875))';// 多边形

方法：

addFeature() {
  //获取图层数组
  let layers = this.map.getLayers().getArray()
  //根据图层名获取图层
  this.addressLayer = layers.filter((l) => l.get('lid') === 'addressLayer')
  let layerSource = null
  if (layers.length > 0) {
    layerSource = this.addressLayer[0].getSource()
  }
  if (layerSource) {
    //如果已有图层的话 先进行清空
    layerSource.clear()
    let s2 = 'POLYGON((121.40625 29.6875,121.375 29.6875,121.375 29.708333,121.  40625 29.708333,121.40625 29.6875))';
    const feature2 = new WKT().readFeature(s2)
    layerSource.addFeature(feature2)
  }
}
