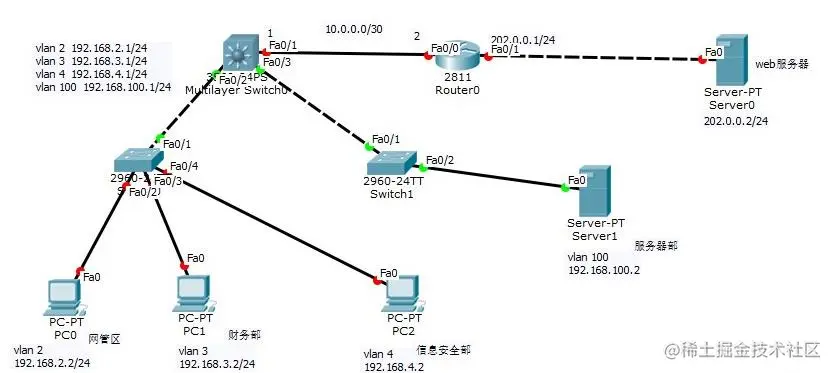

要求： 配置全网通 配置扩展ACL 实现 只允许网管区 2.0 网段通过telnet 登录 设备 用户名为benet 密码为 test 只有网络管理员才能访问远程桌面 telnet ssh 登录 服务器 要求所有部门之间不能互通 但可以和网络管理员互通 公司信息安全员 可以访问服务器但不能 访问internet 外网只能访问特定服务器的特定服务
要求： 配置全网通 配置扩展ACL 实现 只允许网管区 2.0 网段通过telnet 登录 设备 用户名为benet 密码为 test Switch(config)#access-list 1 permit 192.168.2.0 0.0.0.255 Switch(config)#username benet password test Switch(config)#line vty 0 4 Switch(config-line)#login local Switch(config-line)#access-class 1 in Switch(config-line)#exit
只有网络管理员才能访问远程桌面 telnet ssh 登录 服务器 外网只能访问特定服务器的特定服务 access-list 100 permit ip 192.168.2.0 0.0.0.255 host 192.168.100.2 access-list 100 deny tcp 192.168.0.0 0.0.255.255 host 192.168.100.2 eq 3389 access-list 100 deny tcp 192.168.0.0 0.0.255.255 host 192.168.100.2 eq 23 access-list 100 deny tcp 192.168.0.0 0.0.255.255 host 192.168.100.2 eq 22 access-list 100 permit ip 192.168.0.0 0.0.255.255 host 192.168.100.2 access-list 100 permit tcp any host 192.168.100.2 eq 80
将 acl 100 应用到 vlan 100 的出口 int vlan 100 ip access-group 100 out
要求所有部门之间不能互通 但可以和网络管理员互通 access-list 101 permit ip 192.168.3.0 0.0.0.255 host 192.168.3.1 access-list 101 permit ip 192.168.3.0 0.0.0.255 host 192.168.100.2 access-list 101 permit ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255 access-list 101 deny ip any any
将 acl 101 应用到 vlan 3 的入口 int vlan 3 ip access-group 101 in
公司信息安全员 可以访问服务器但不能 访问internet access-list 102 permit ip 192.168.4.0 0.0.0.255 host 192.168.4.1 access-list 102 permit ip 192.168.4.0 0.0.0.255 192.168.2.0 0.0.0.255 access-list 102 permit ip 192.168.4.0 0.0.0.255 host 192.168.100.2 access-list 102 deny ip any any
将 acl 102 应用到 vlan 4 的入口 int vlan 4 ip access-group 102 in
讲解：
permit ：允许
deny：拒绝
in：入口
out：出口
host：后面的是主机地址
ip后面的是网段地址
100：代表组号
标准：199
扩展：100199
access-list 100 permit ip 192.168.2.0 0.0.0.255 host 192.168.100.2
